Желобчатый ленточный конвейер ЛК-Ж для сыпучих и мелкокусковых материалов

Желобчатый ленточный конвейер серии ЛК-Ж предназначен для непрерывного транспортирования сыпучих и мелкокусковых материалов (песок, гравий, щебень, шлак, уголь, строительный мусор, бытовые отходы и др.) по трассам горизонтальным, наклонным и комбинированным на расстояние от 1 до 1000 м.

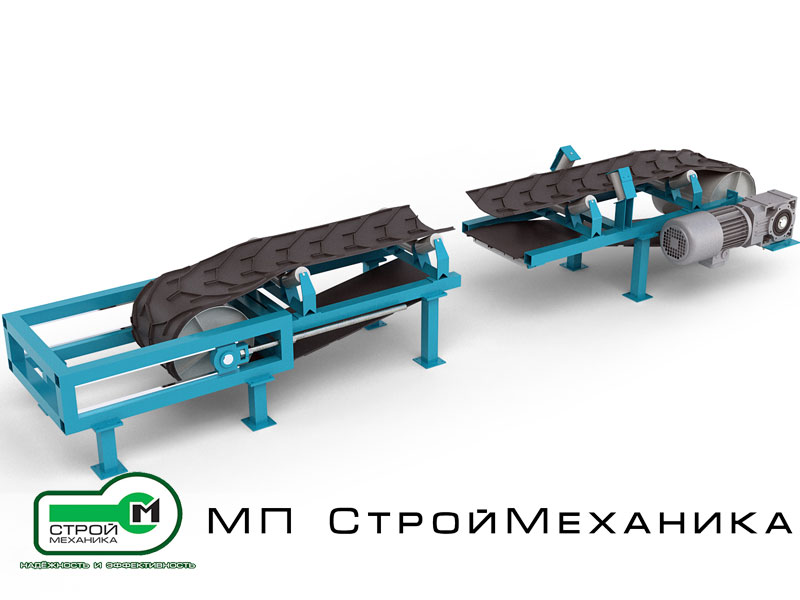

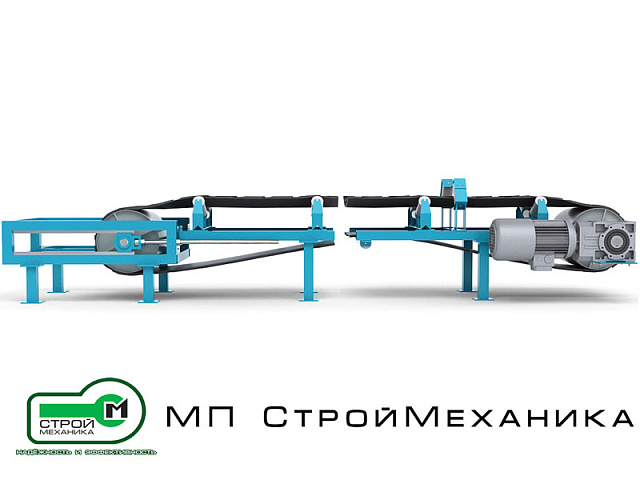

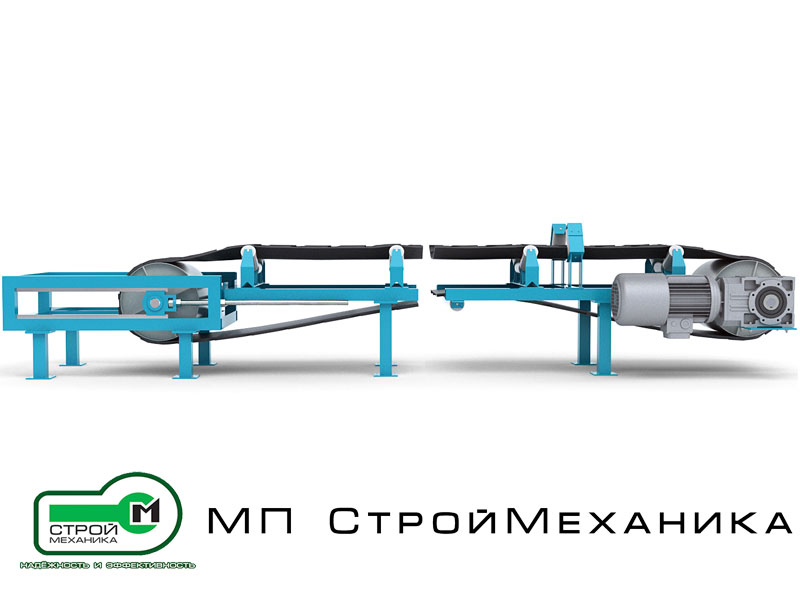

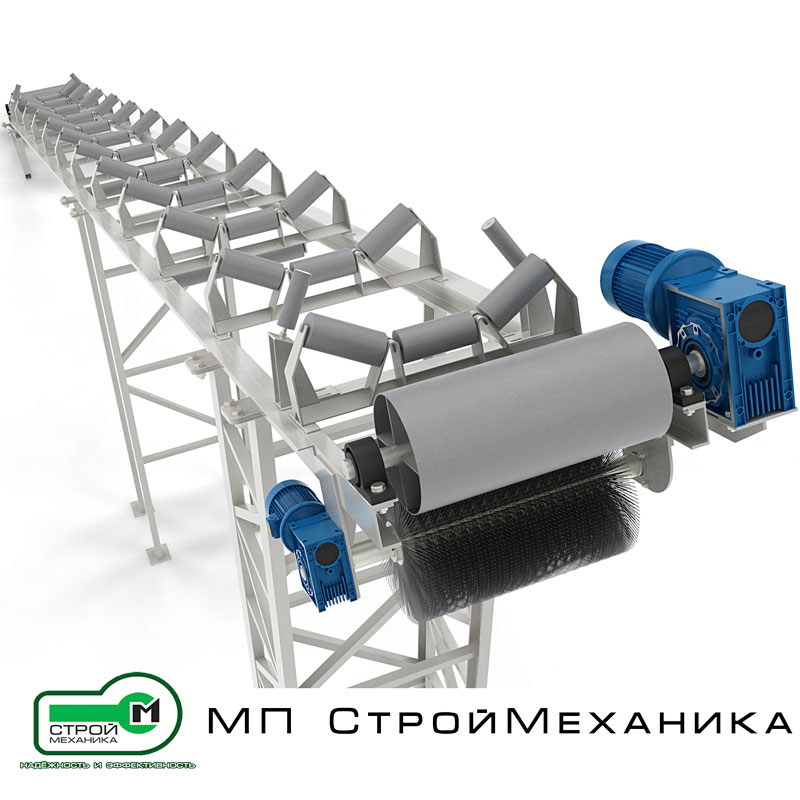

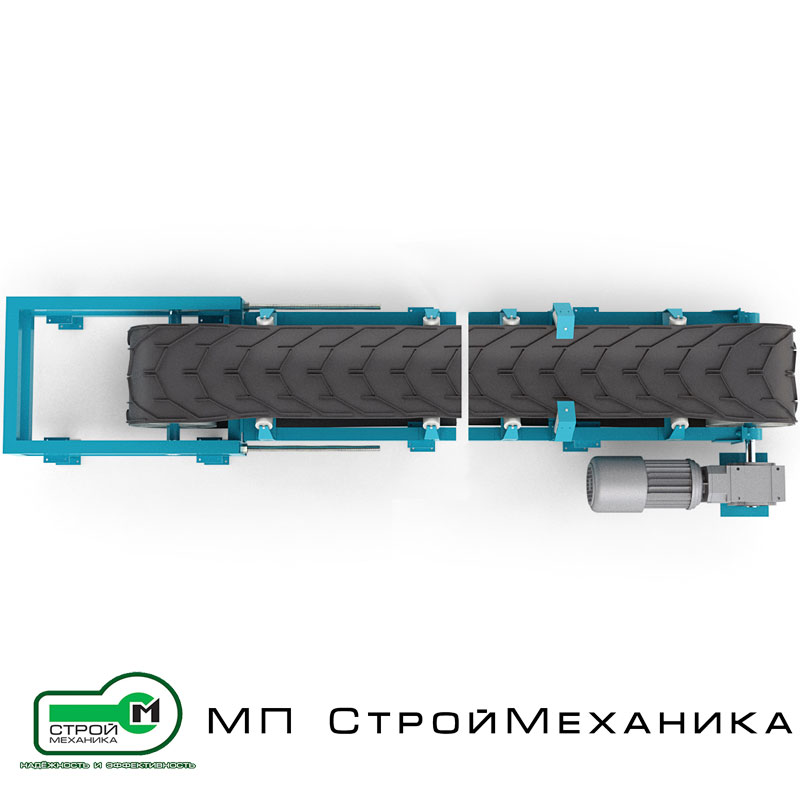

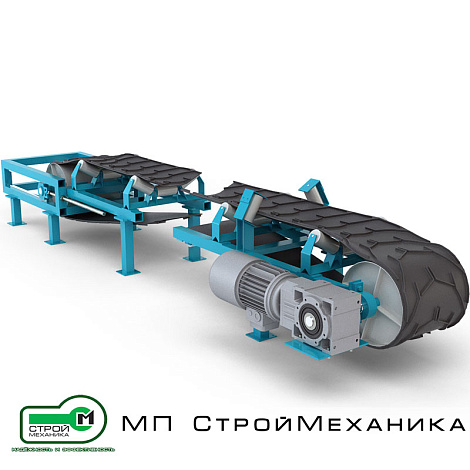

Конструктивно ЛК-Ж выполнен как жесткая несущая рама (став), на которой рабочая ветвь ленты опирается на желобчатые роликоопоры (формируют «желоб», повышая устойчивость груза и уменьшая просыпи), а холостая ветвь — на прямые роликоопоры. Для повышения стабильности движения применяются дефлекторные ролики, ограничивающие боковой увод и помогающие удерживать ленту на траектории.

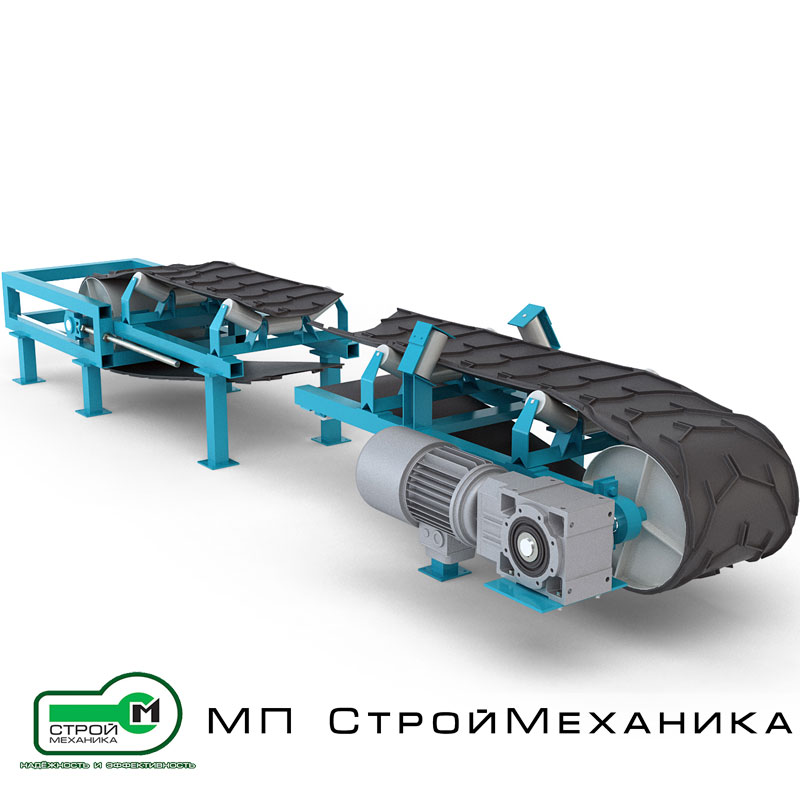

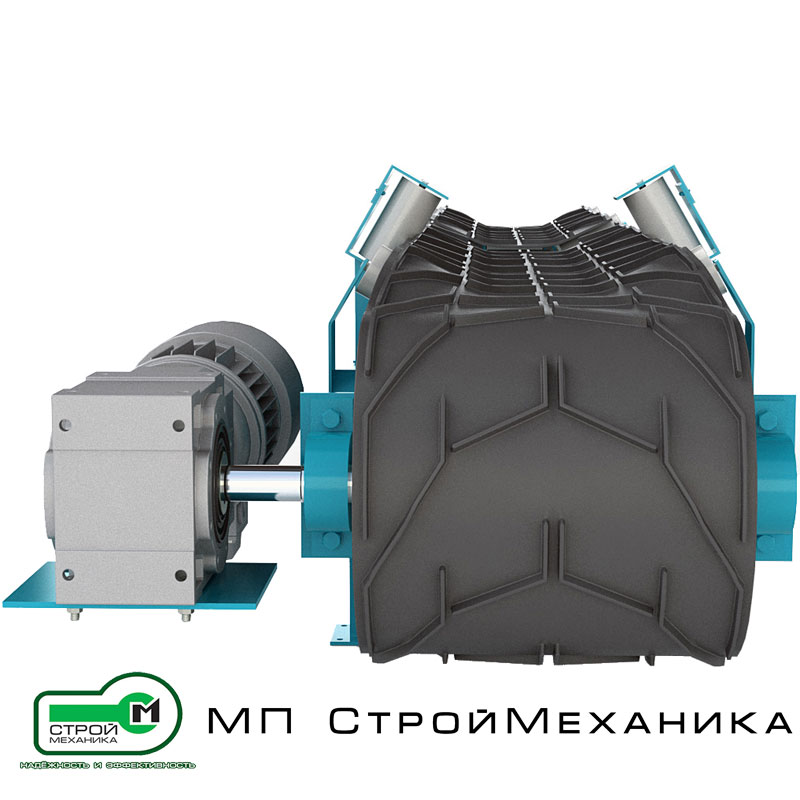

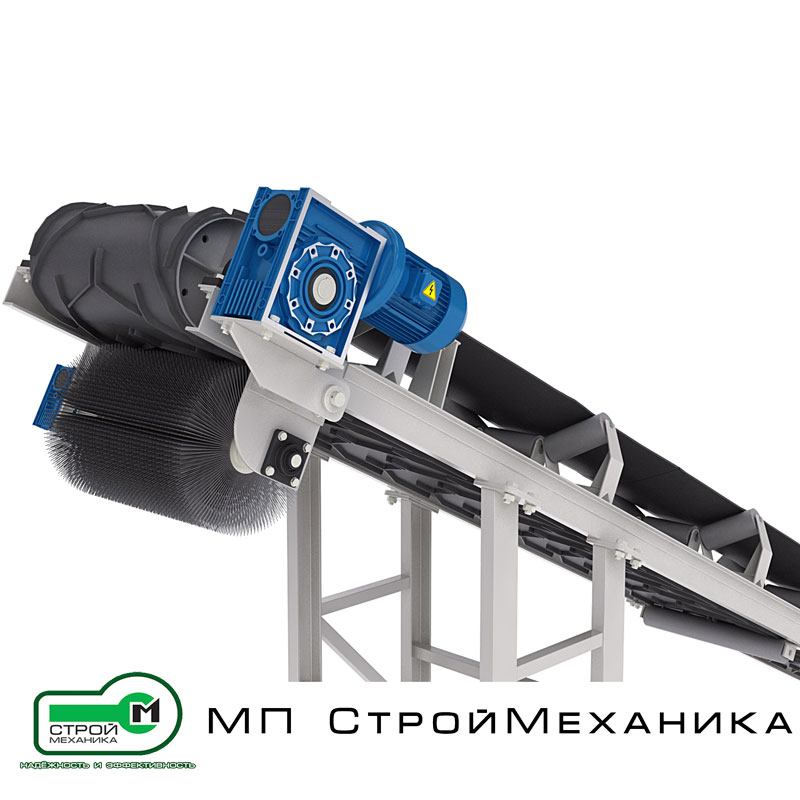

Привод реализован через мотор-редуктор, вращающий приводной барабан; лента — резинотканевая, замкнутая в кольцо, огибает приводной и натяжной барабаны. Натяжение обеспечивает стабильное сцепление и снижение проскальзывания на приводном барабане, а также компенсацию удлинения ленты в работе.

ЛК-Ж целесообразно применять там, где требуется высокая производительность и технологичность транспортирования (в т.ч. при значительных длинах трассы) с возможностью «вписать» конвейер в существующую компоновку цеха/склада/узла отгрузки. По условиям эксплуатации оборудование может выполняться в климатическом исполнении У, категория размещения 2, при температуре окружающей среды от −20 до +40 °C.

Принцип работы

Загрузка материала осуществляется через приемную точку (в базовом варианте — загрузочный узел/лоток, в расширенном — загрузочный бункер и направляющие элементы).

Привод (мотор-редуктор) вращает приводной барабан; за счет сил трения лента приходит в движение и переносит материал по рабочей ветви.

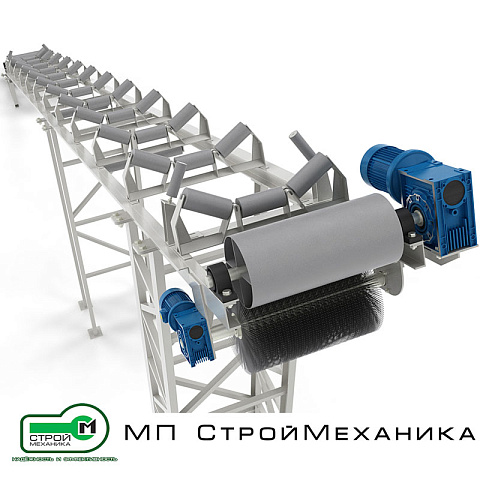

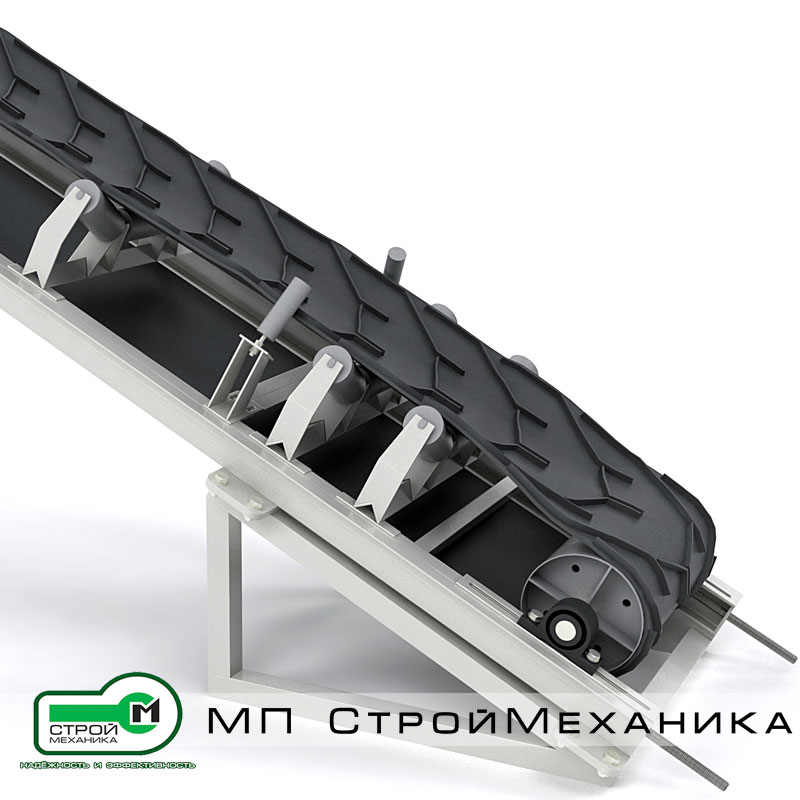

На участке транспортирования лента лежит на желобчатых роликоопорах, формируя поперечное сечение, которое увеличивает вместимость потока и повышает устойчивость груза на ленте. Типовые желобчатые роликоопоры в промышленности применяются с углами «крыльев» 20°, 35° или 45° (подбираются по материалу, требуемой производительности и условиям просыпей/пыления).

В конце трассы материал разгружается (самотеком через головной барабан, либо через направляющий выгрузной кожух/плужковый сбрасыватель — по выбранному варианту).

Холостая ветвь возвращается по нижней плоскости на прямых роликоопорах, натяжной барабан поддерживает требуемое натяжение ленты.

Преимущества

• Высокая технологичность транспортирования сыпучих материалов за счет желобчатого профиля ленты (устойчивость потока, снижение боковых просыпей).
• Надежная базовая механика: несущая рама, желобчатые и прямые роликоопоры, приводной и натяжной барабаны, мотор-редуктор.
• Широкий выбор ширины ленты: 400, 500, 650, 800, 1000, 1200, 1400 мм — позволяет масштабировать производительность под задачу.

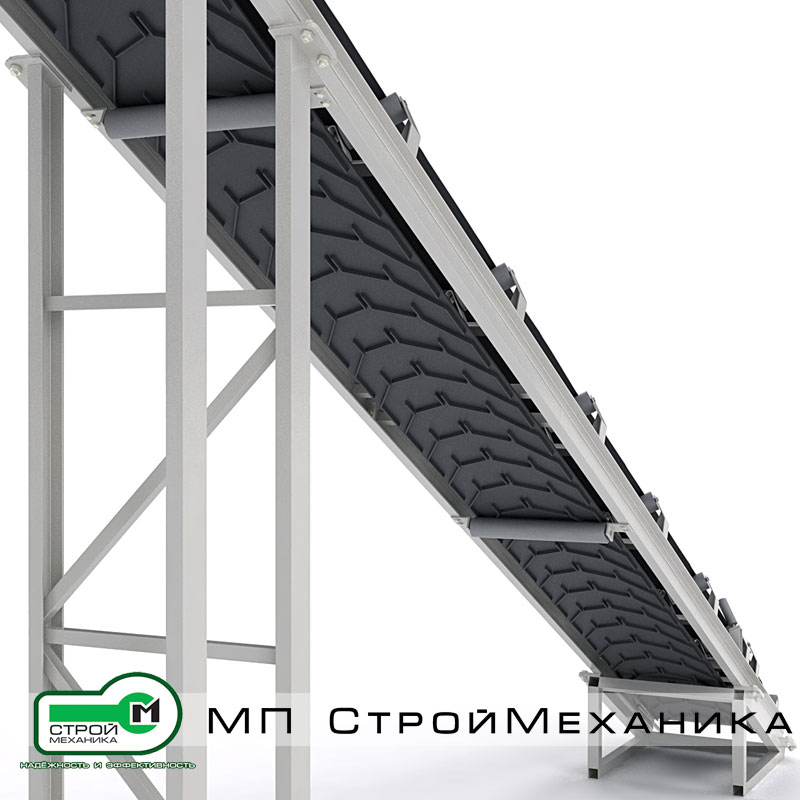

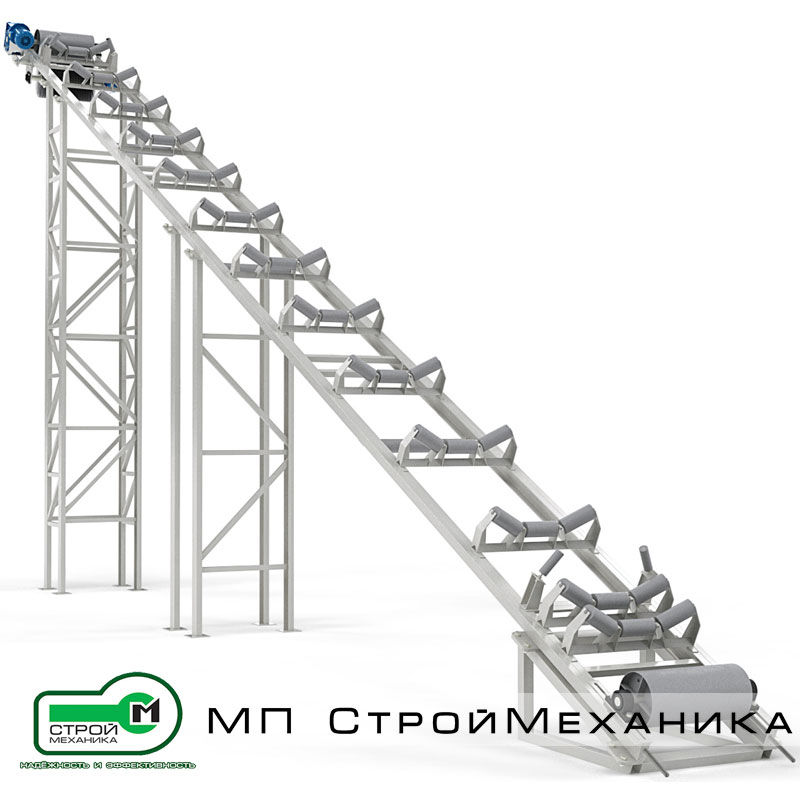

• Гибкость компоновки: трассы горизонтальные, наклонные, комбинированные; длина линии от 1 до 1000 м.

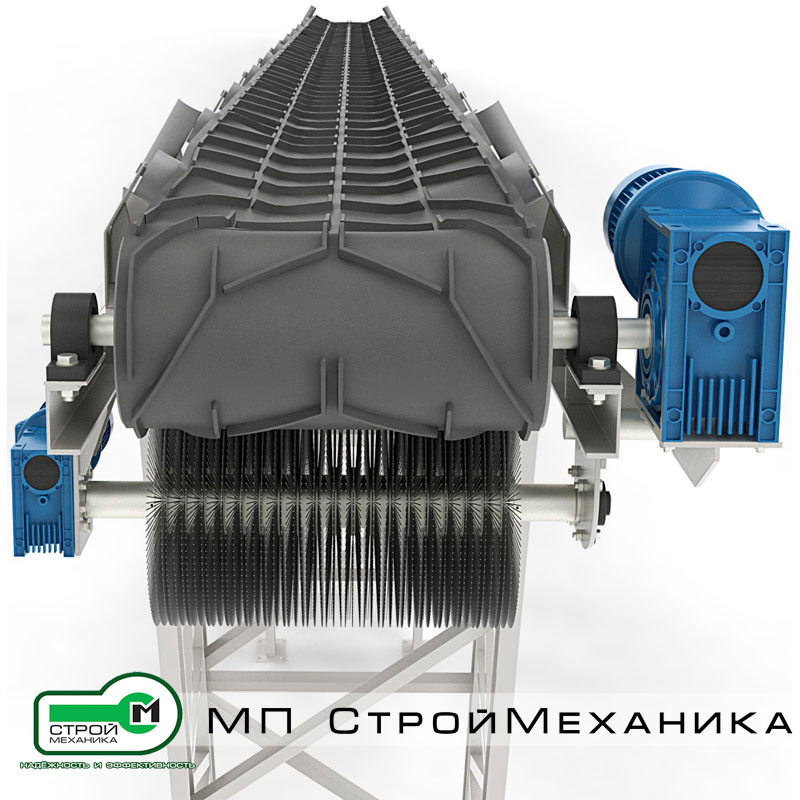

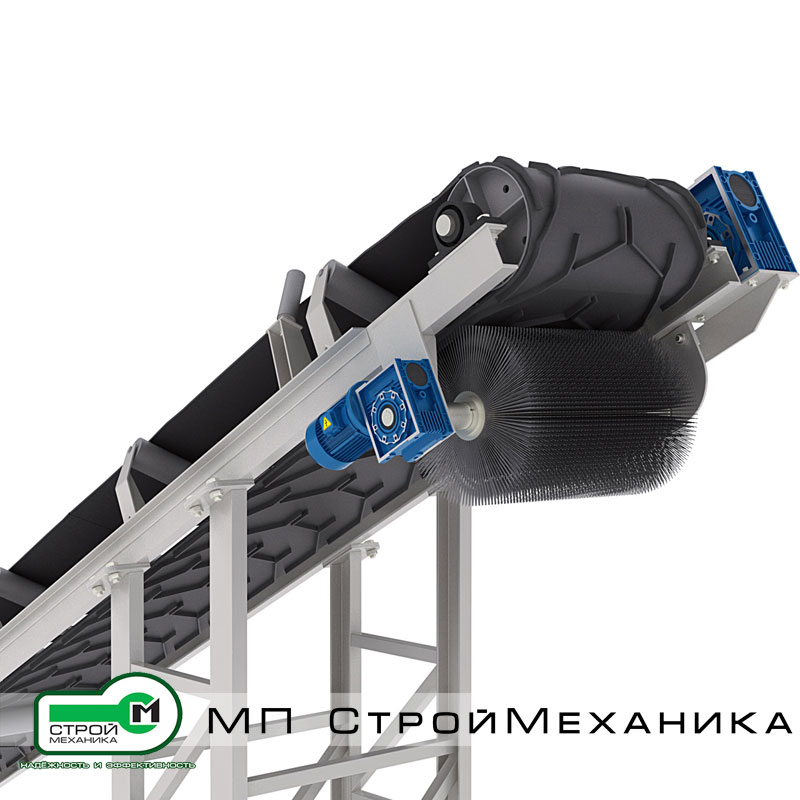

• Расширяемая комплектация: закрытое герметичное исполнение, загрузочный бункер, очиститель, направляющие борта, выгрузной кожух, плужковый сбрасыватель, трос аварийного отключения, шкаф управления.
• Работоспособность в типовых климатических условиях площадок РФ (исполнение У, категория 2; −20…+40 °C).

Область применения

Желобчатые ленточные конвейеры ЛК-Ж применяются для перемещения сыпучих материалов в технологических цепочках и складской логистике в различных отраслях: строительная, химическая, аграрная, пищевая и смежные производства.

Типовые узлы применения: прием/выдача инертных материалов, транспорт между бункерами и дозаторами, подача на грохоты/дробилки, отвод готового продукта на склад/в отгрузку, межцеховые линии.
