| Тип оборудования | Ленточный конвейер (транспортер) с регулируемым углом наклона |
| Назначение | Транспортировка сыпучих и штучных грузов по горизонтальным, наклонным и комбинированным трассам |
| Транспортируемые сыпучие материалы (примеры) | Песок, гравий, щебень, шлак, уголь, строительный и бытовой мусор и т. д. |
| Допустимая объемная масса материала | До 3500 кг/м³ включительно |
| Применение по условиям приемки/выгрузки | Погрузо-разгрузочные работы с автотранспорта при непостоянной высоте приемки/выгрузки; перемещение на разные уровни |
| Регулировка угла наклона | Механическая или гидравлическая |
| Диапазон угла наклона при гидравлическом приводе | От 8° до 35° |
| Исполнение опор | Угловая опора (стационарная или на колесном ходу); вертикальная опора (стационарная или на колесном ходу) |
| Подвижность | Возможна установка колес для свободного перемещения |
| Конструкция рамы | Рама конвейера соединена с угловой опорой шарнирами |
| Роликоопоры | Верхняя ветвь: роликоопоры верхней ветви; нижняя ветвь: роликоопоры нижней ветви |
| Барабаны | На окончаниях рамы установлены приводной и натяжной барабаны |
| Приводная станция | Барабан, опорные узлы, привод с передачей вращающего момента на приводной барабан |
| Тип привода | Мотор-редуктор, напрямую подсоединенный к валу приводного барабана |
| Натяжная станция (состав и функция) | Барабан; ось закреплена в опорных узлах; регулировка натяжения ленты выполняется перемещением/регулировкой узлов натяжения |
| Секционность рамы | При длине транспортера более 6 м рама выполняется из отдельных секций, соединенных между собой |
| Количество роликоопор и мощность привода | Подбираются в зависимости от длины, нагрузки и скорости передачи материала |
| Вариант комплектации с приемным бункером | Возможна поставка с приемным бункером для приема продукта из ковшевого погрузчика или непосредственно из кузова самосвала |
| Рекомендуемый подход к выбору угла наклона | Определяется свойствами материала (влажность, грансостав, угол естественного откоса, склонность к скатыванию) |
| Рекомендуемые решения для увеличенных углов (при необходимости) | Для углов выше типичных значений применяют шевронные ленты/ребристые профили |
| Требования по безопасности (рекомендуемое оснащение) | Для протяженных конвейерных линий практикуется установка аварийных выключателей/тросовых остановов по доступной длине. |

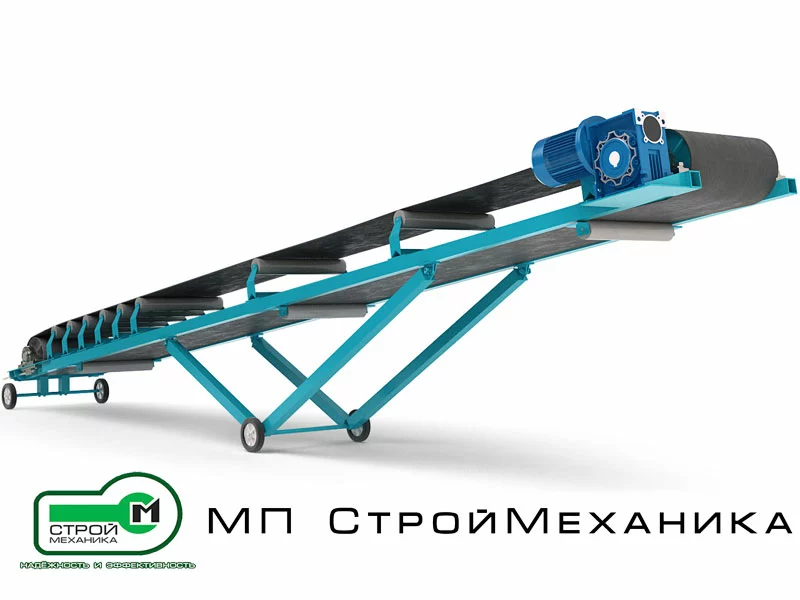

Ленточный конвейер ЛК-РН с регулируемым углом наклона предназначен для непрерывной транспортировки сыпучих и штучных грузов по горизонтальным, наклонным и комбинированным трассам. Конструкция рассчитана на работу с широким спектром материалов (песок, гравий, щебень, шлак, уголь, строительный/бытовой мусор и т. п.). Допускается транспортировка сыпучих материалов с объемной массой до 3500 кг/м³ включительно.
Ключевая особенность ЛК-РН — возможность изменять геометрию тракта и высоту разгрузки без перестановки оборудования. Это особенно важно при погрузо-разгрузочных работах с автотранспорта, когда высота приемки/выгрузки непостоянна, а также при необходимости поднимать продукт на разные уровни в пределах одного участка. Регулировка угла наклона выполняется механически либо гидравлически, а для мобильного применения предусмотрена возможность установки конвейера на колесный ход.

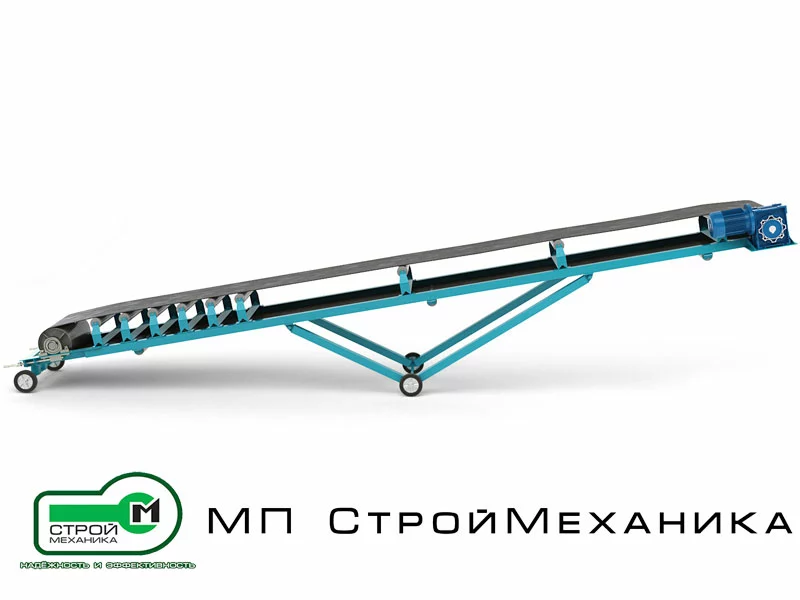

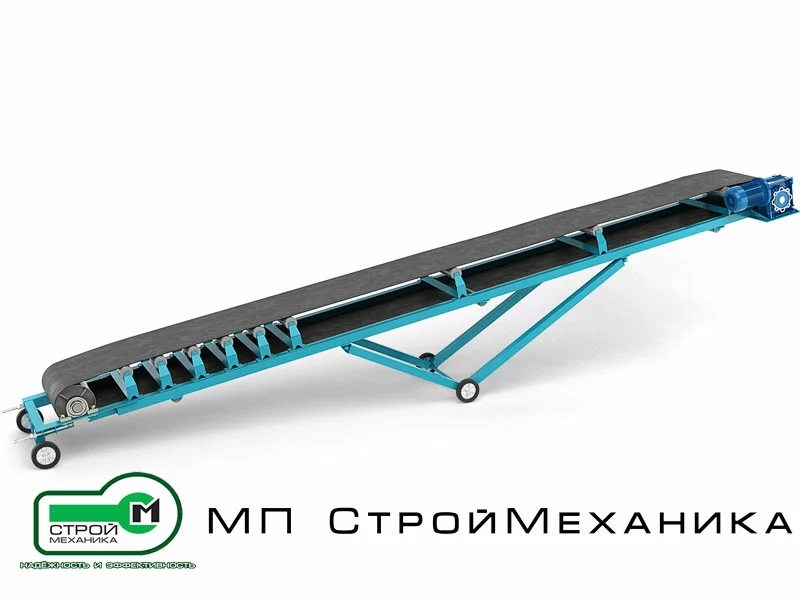

По компоновке транспортер включает угловую опору (стационарную или на колесном ходу), шарнирно соединенную с рамой конвейера, и вертикальную опору (также стационарную или на колесном ходу). На верхней ветви ленты установлены роликоопоры верхней ветви, на нижней — роликоопоры нижней ветви. На концах рамы размещены приводной и натяжной барабаны; натяжение ленты регулируется посредством натяжной станции, где ось барабана закреплена в опорных узлах.
Для проектов с увеличенной длиной трассы предусмотрено секционное исполнение: при длине транспортера более 6 м рама изготавливается из отдельных секций, соединяемых между собой. Количество роликоопор, а также мощность привода подбираются под фактическую длину, нагрузку и требуемую скорость перемещения материала, что позволяет обеспечить стабильный ход ленты и ресурс узлов.
Предельный угол наклона для «обычной» ленты всегда ограничивается сыпучестью, грансоставом и влажностью материала. Для разных продуктов допустимые углы заметно отличаются (например, сухой/влажный песок, щебень разных фракций и т. д.). Поэтому диапазон углов и тип ленты (гладкая/шевронная/с бортами) корректно выбирать по материалу и режиму работы.
