Диаметр фильтра | 350 мм |
Площадь фильтрующей поверхности | 6,3 м² |
Пропускная способность картриджа | 520 м³ |
Количество фильтрующих элементов | 1 шт. |
Пневмоочистка (с одним электромагнитным клапаном) | 24 В, 18 Вт |
Давление воздуха в пневмосистеме | 4-5 бар |
Расход сжатого воздуха, до | 1000 Нл/ч |
Напряжение питания вентилятора | 380 В/50 Гц |
Мощность вентилятора | 0,75 кВт |

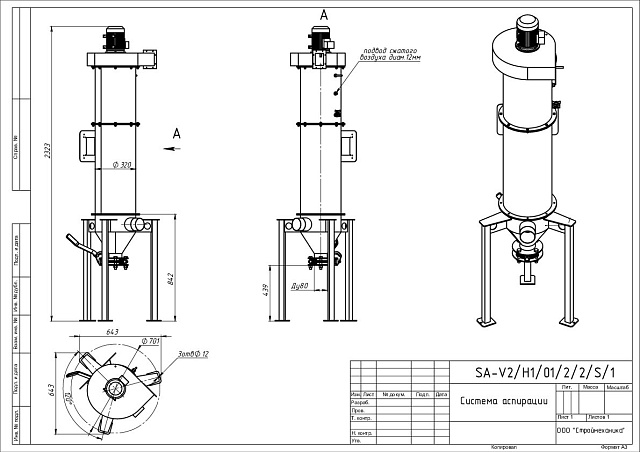

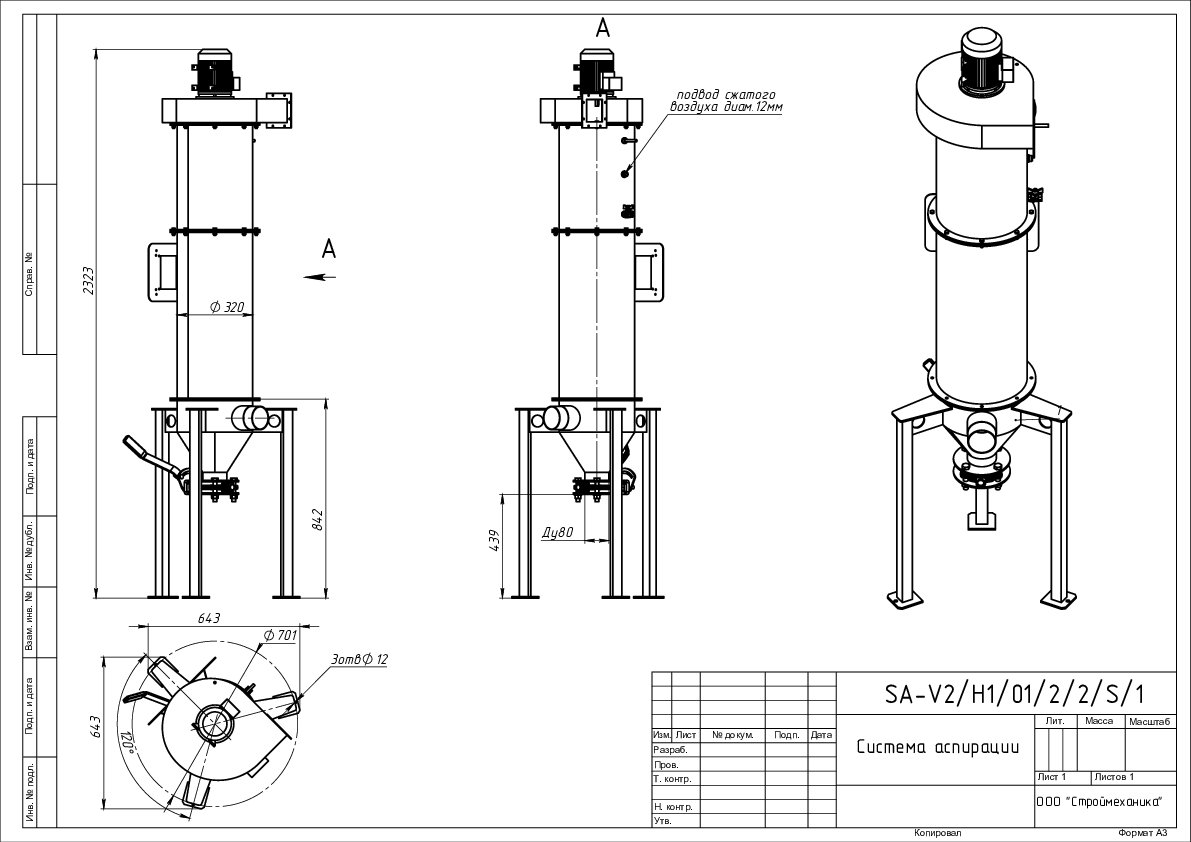

Габаритные размеры (ДхШхВ), max | 827х827х2455 мм |
Материал корпуса | сталь Ст3 |
Материал рамы фильтров | окрашенная малоуглеродистая сталь |

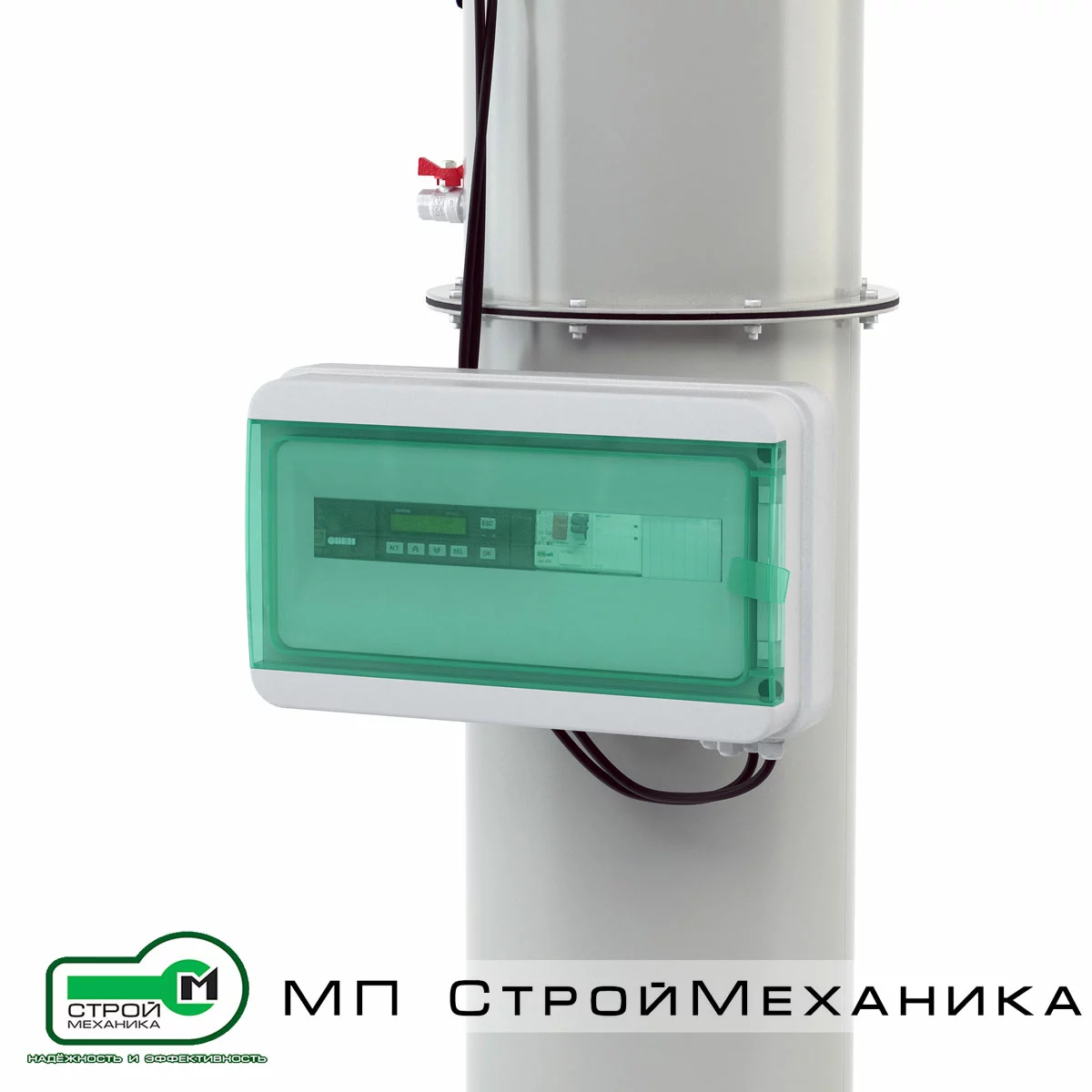

Способ управления | шкаф управления |
Система аспирации SA V2 предназначена для удаления запыленного воздуха в местах его образования и дальнейшей его очистки от пыли с помощью фильтров.
Система аспирации SA V2 эффективна при работе с такими строительными материалами как известь, гипс, цемент, минеральный порошок и т.д., а также для удаления пыли, образующейся при транспортеровке зерна и других сыпучих сельскохозяйственных продуктов.

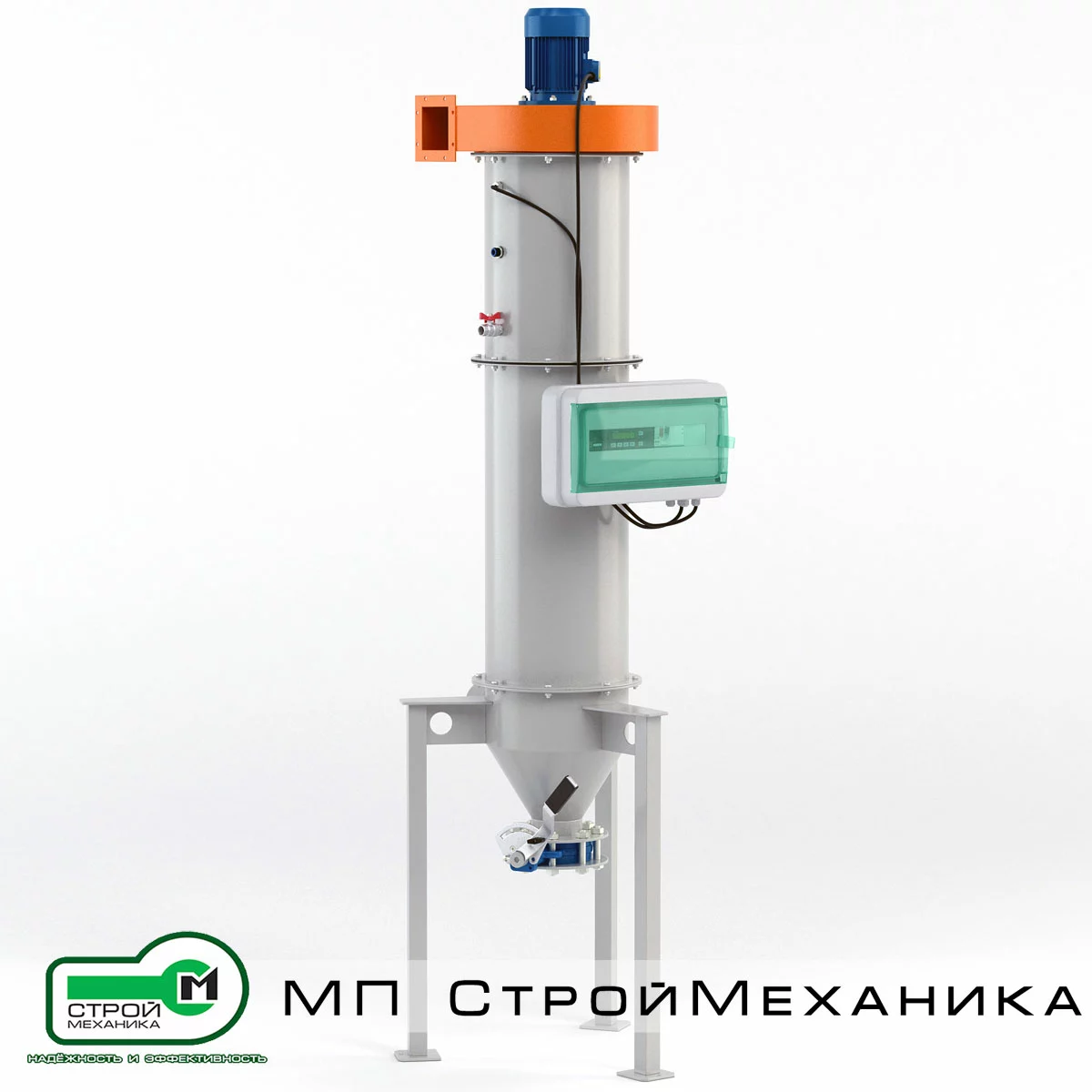

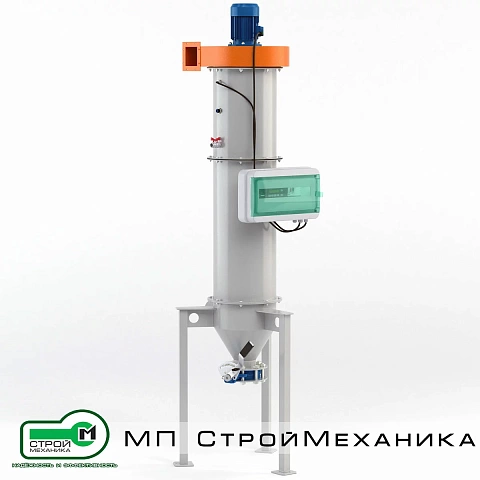

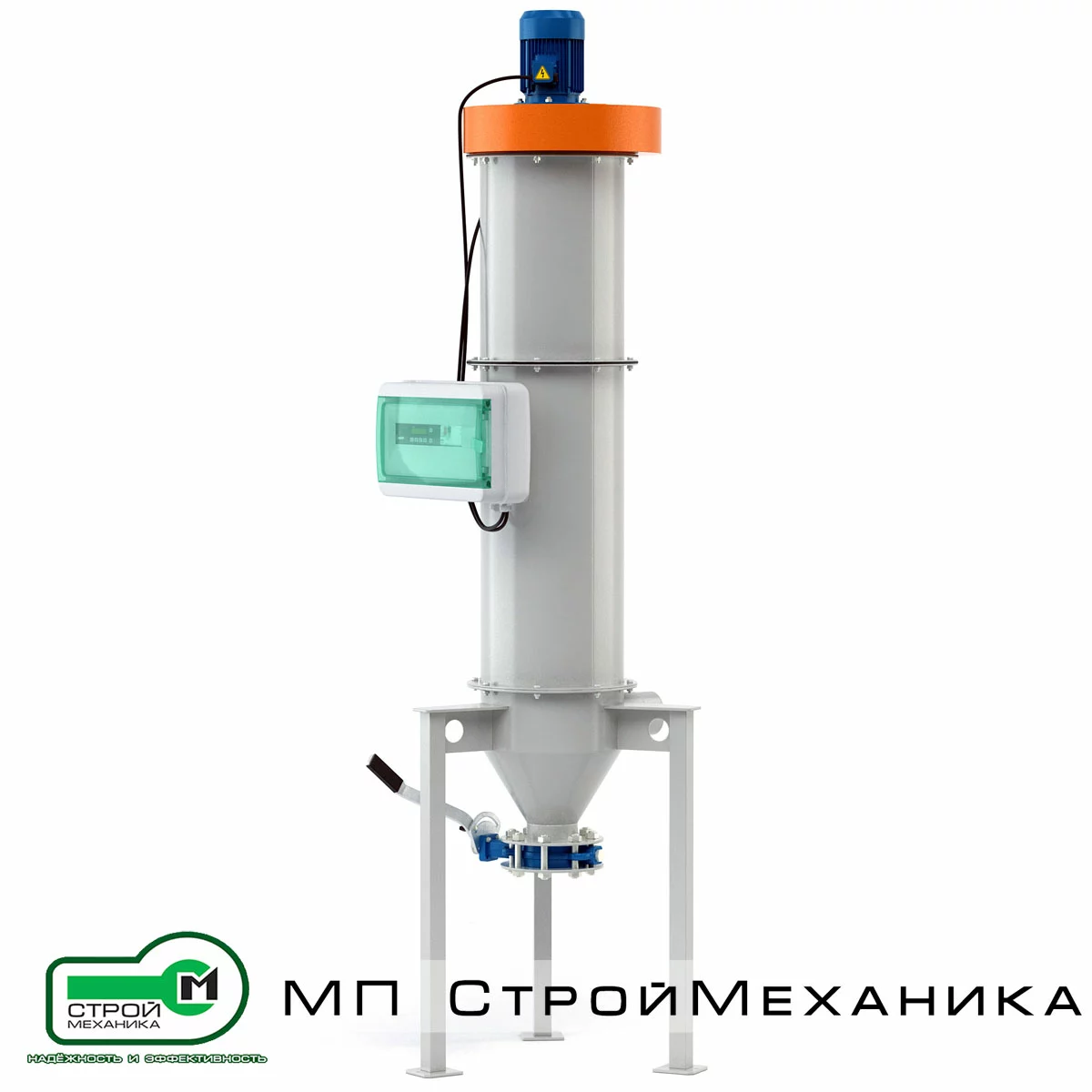

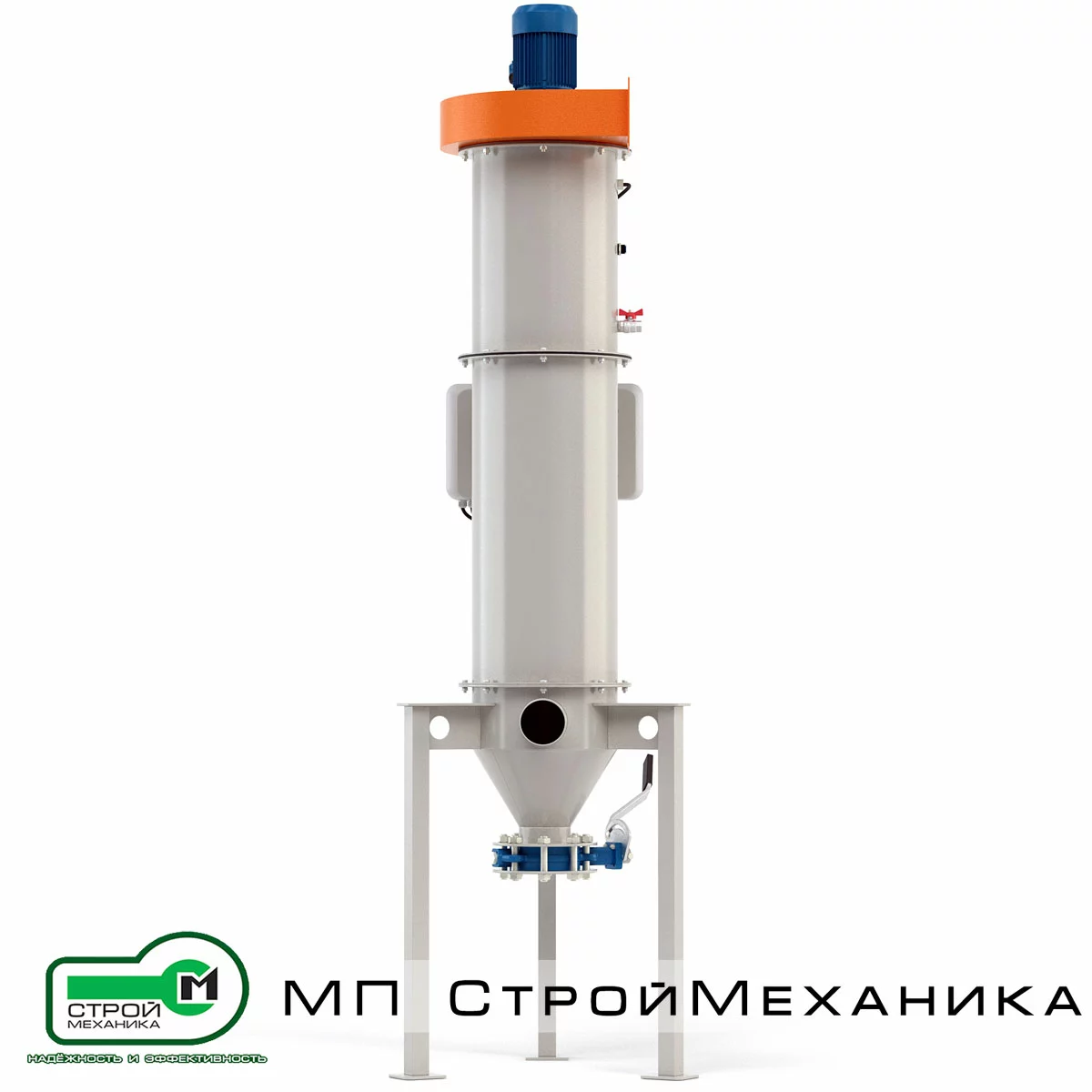

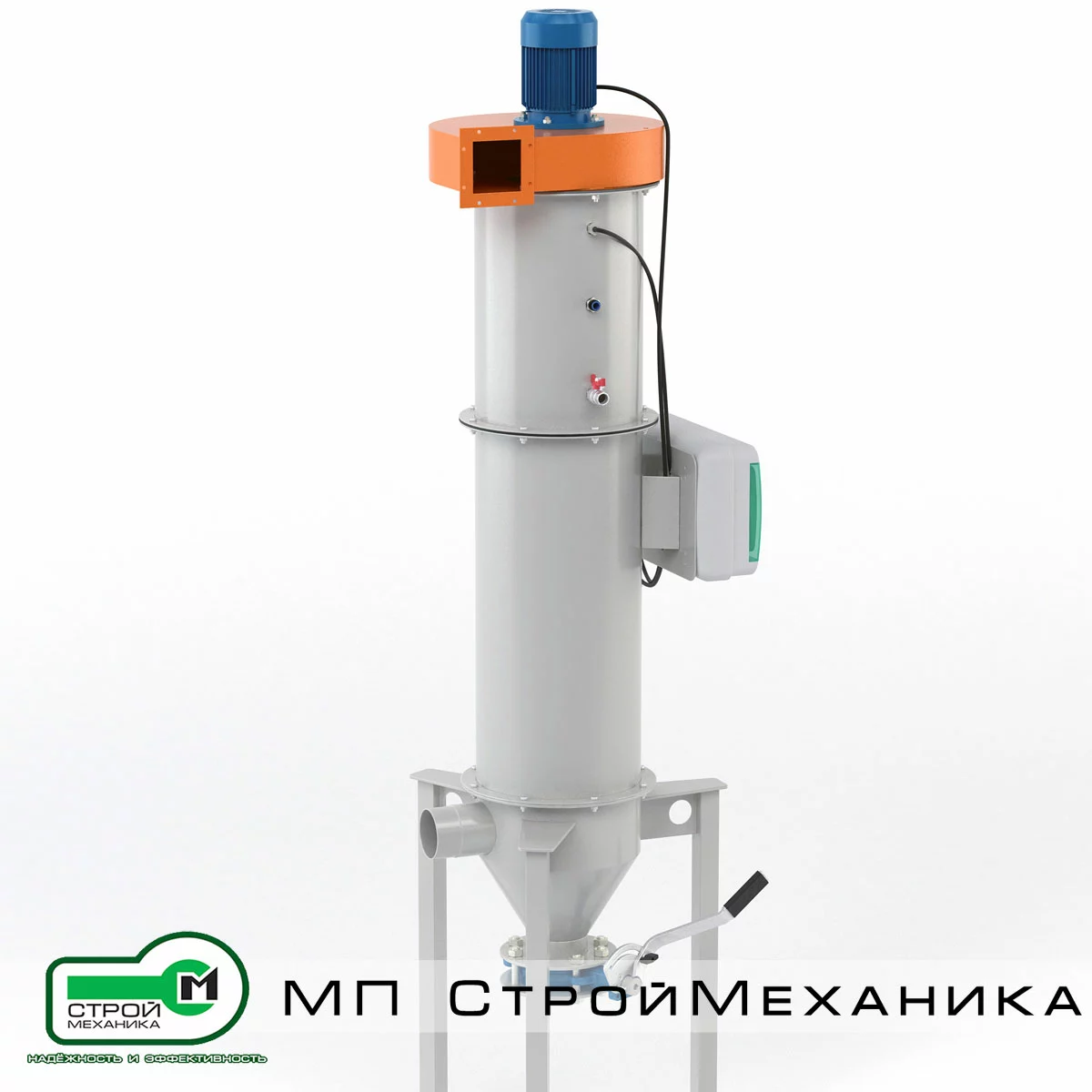

Станция аспирации SA V2/P1/01/2/2/S/1 представляет собой бункер осадитель, блок фильтрующих элементов, с принудительной импульсной пневматической продувкой, центробежный вентилятор.
Станция аспирации подключается к месту образования пыли с помощью гибкого рукава диаметром 100 мм.
Принцип работы аспирационной системы SA V2.
Воздух, содержащий частицы пыли, за счет разряжения, создаваемого центробежным вентилятором через гибкие рукава попадает в корпус аспирационной станции и проходит через фильтрующие элементы. Частицы пыли постепенно оседают на их поверхностях, а чистый воздух через вентилятор выбрасывается в атмосферу.

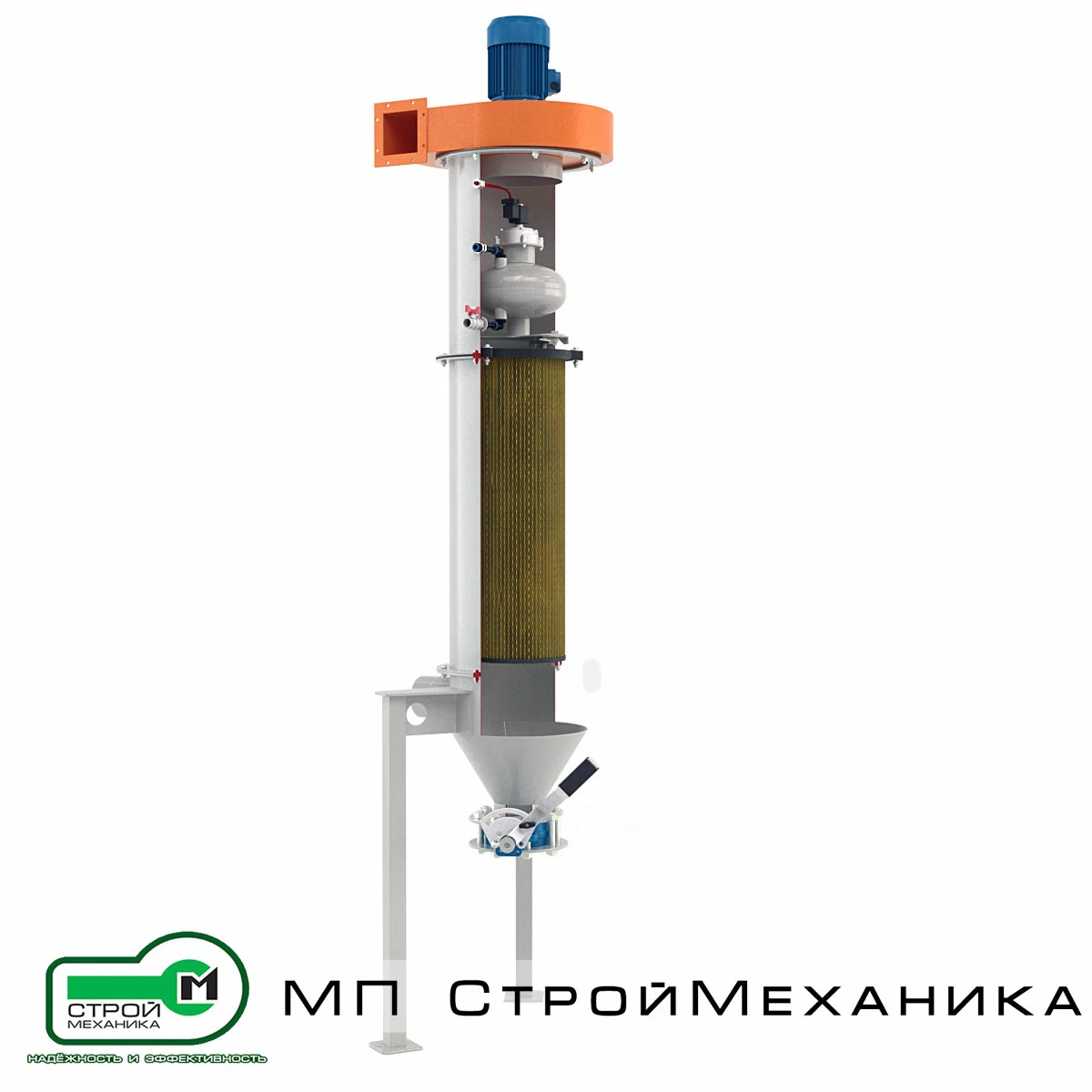

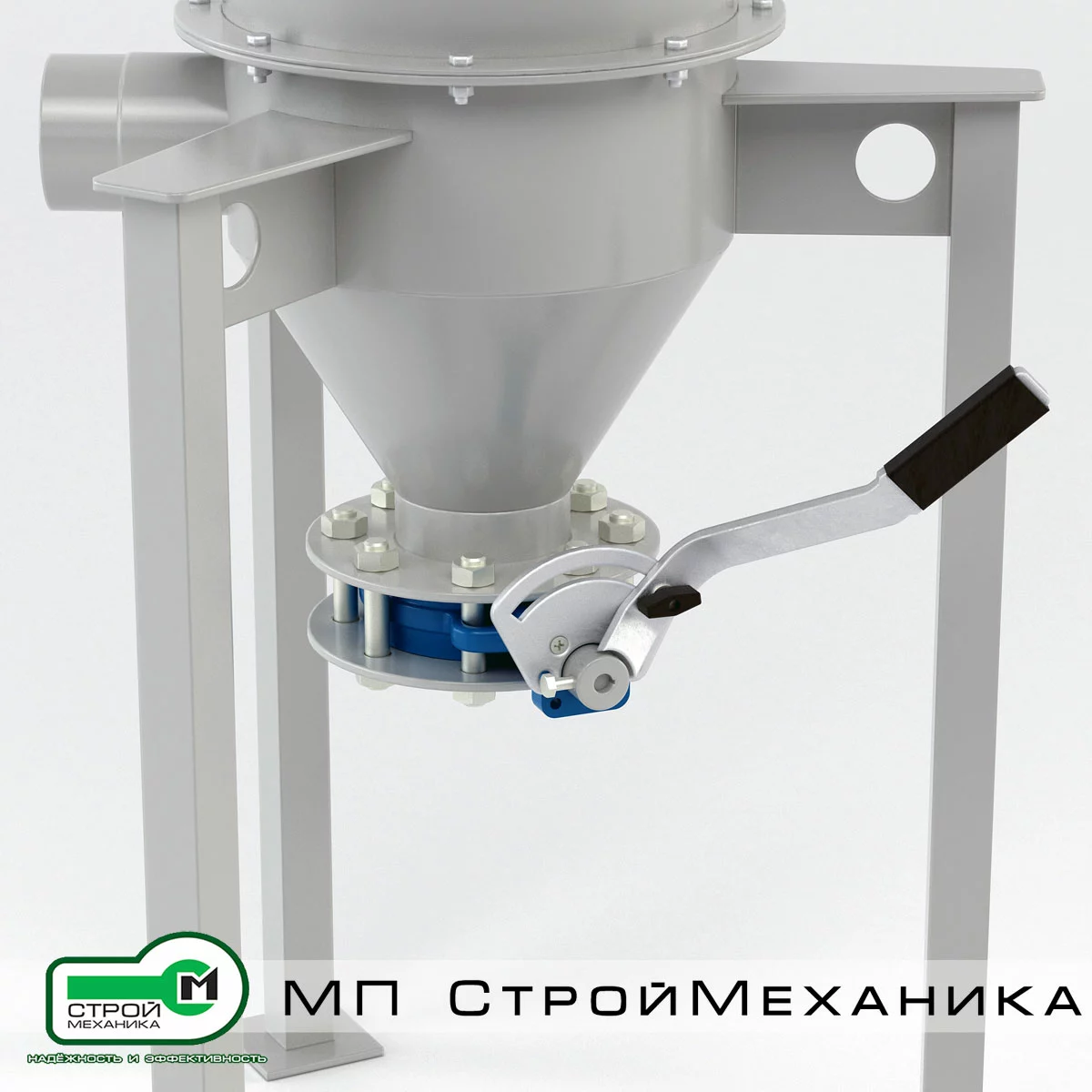

Очистка поверхности фильтрующих элементов производится импульсной подачей сжатого воздуха. Он из ресивера проходит через электромагнитные клапаны в продувочные трубы, которые находятся над торцами фильтров. Сжатый воздух импульсами подается через сопла внутрь фильтрующих элементов, сдувая пыль с их поверхностей в бункер осадитель, оснащенный дисковым поворотным затвором с ручным приводом.
Аспирационные системы SA V2 используются в следующих производствах:
