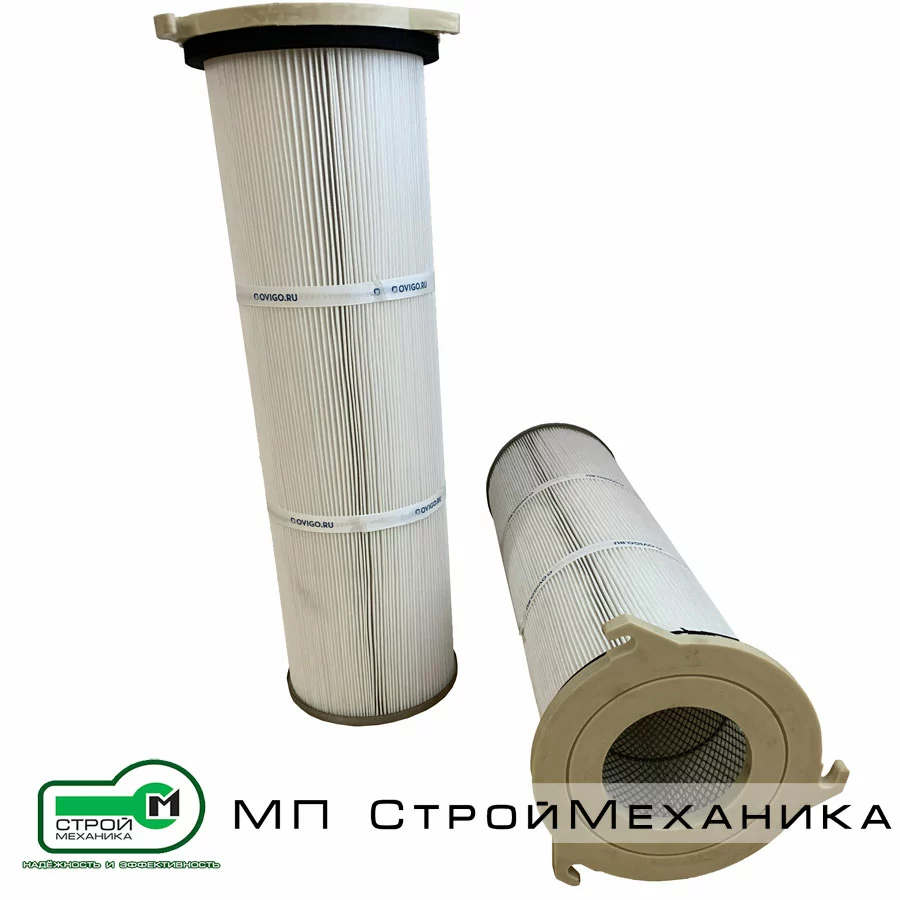

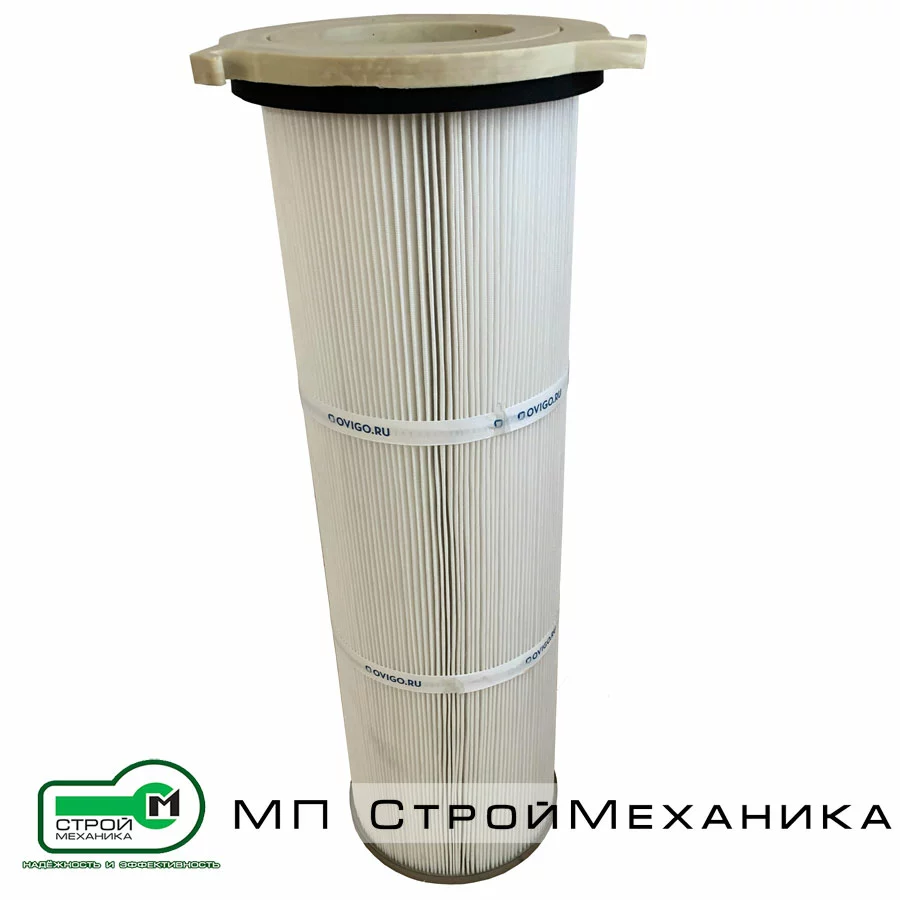

Фильтрующий картридж V1/V2/SA (для фильтров SILOJET, систем аспирации SA)

Фильтрующий картридж V1/V2/SA — сменный картриджный фильтроэлемент для улавливания пыли из воздушного потока в установках аспирации и обеспыливания, работающих с сухими сыпучими материалами. Картридж применяется как расходный элемент в фильтрах SILOJET (исполнения V1/V2) и в системах аспирации серии SA, где требуется стабильная очистка воздуха и возврат уловленного продукта обратно в бункер/силос или в осадительную часть станции.

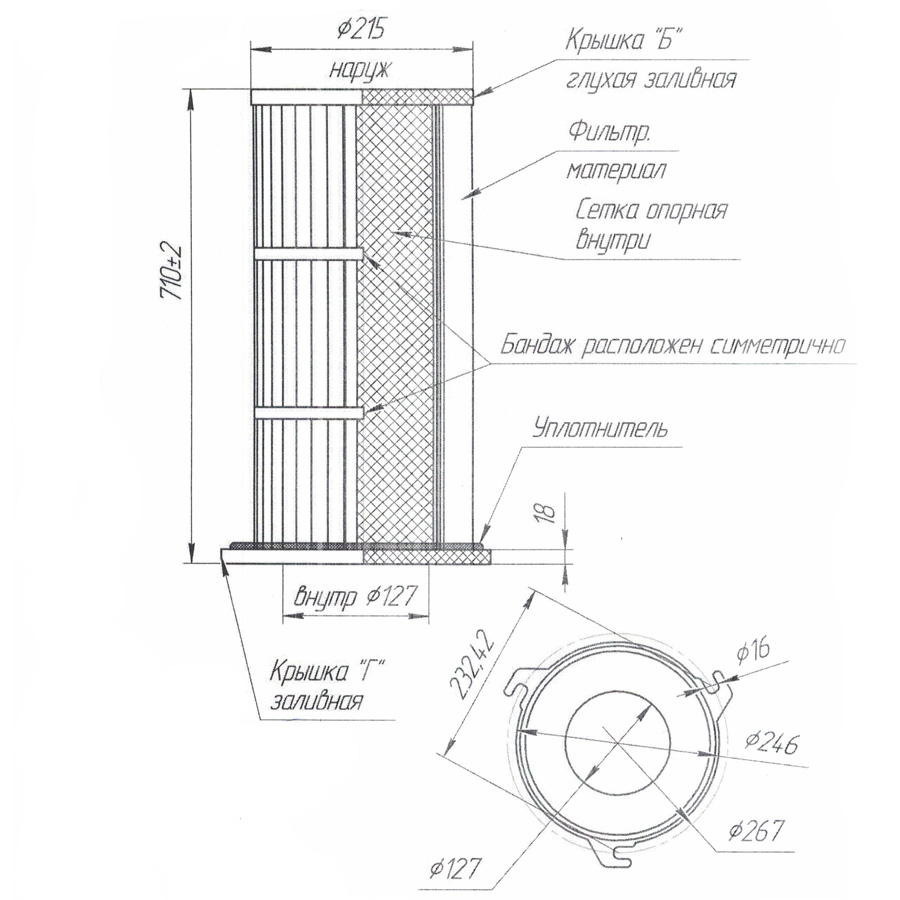

По конструкции это цилиндрический фильтроэлемент из полиэстера с заданными габаритами, рассчитанный на работу при типовых пылевых нагрузках: наружный диаметр 246 мм, внутренний диаметр 127 мм, высота 710 мм. Для данного типоразмера также задана ориентировочная пропускная способность 520 м³/час, что удобно при подборе количества картриджей под требуемый расход аспирации.

Картридж работает в составе установок с разными схемами регенерации. Для задач обеспыливание силосов при пневматической загрузке в отрасли наиболее распространена импульсная обратная продувка сжатым воздухом: кратковременный импульс «раздувает» картридж изнутри и сбивает пылевой слой с наружной поверхности, после чего пыль самотёком возвращается в силос/накопитель. Такой подход описывается как автоматическая регенерация сжатым воздухом в фильтрах SILOJET, а также как обратная импульсная очистка с отрывом пылевого «кекса» с внешней поверхности фильтроэлемента.

Для площадок, где отсутствует линия сжатого воздуха либо требуется максимально простая регенерация, применяется виброочистка (вибрация распределяется на плиту/крышку и далее на фильтроэлементы). Поэтому совместимость V1/V2 закрывает оба подхода: вибрационную регенерацию «без компрессора» и пневмоимпульсную регенерацию «pulse-jet» в системах с ресивером и электромагнитными клапанами.

Принцип работы

1. Запылённый воздух поступает в корпус фильтра (силосный фильтр либо аспирационная станция) и проходит через фильтрующий картридж. Полиэстеровая фильтрующая среда задерживает пылевые частицы на поверхности, а очищенный воздух отводится наружу: в силосных решениях - в атмосферу после фильтрации, в аспирационных станциях — через центробежный вентилятор, создающий разрежение в точке отбора пыли.
2. По мере накопления пыли растёт аэродинамическое сопротивление. Для поддержания стабильного расхода применяется регенерация: при пневмоимпульсной очистке сжатый воздух из ресивера через электромагнитные клапаны подаётся импульсами в продувочные трубы и через сопла направляется внутрь фильтроэлементов, сбивая пыль с поверхности в осадительную часть/обратно в бункер.
3. В силосных фильтрах с обратной продувкой импульс сжатого воздуха быстро «раздувает» фильтроэлемент изнутри и отрывает пылевой слой с наружной поверхности, после чего пыль возвращается обратно в силос самотёком. Это обеспечивает высокую эффективность обеспыливания при пневматической загрузке и снижает выбросы пыли в атмосферу.
4. Картридж является сменным элементом: при достижении предельного ресурса он извлекается через сервисный доступ и заменяется новым. Для компактных фильтров серии SILOJET также применяется компоновка с откидной крышкой, упрощающей доступ к картриджу и ускоряющей обслуживание.

Преимущества

• Точная прикладная совместимость с фильтрами SILOJET (V1/V2) и аспирационными системами SA — единый типоразмер расходника для типовых задач обеспыливания на узлах хранения/пересыпки.
• Предсказуемый подбор по расходу: заданная пропускная способность 520 м³/час удобна для расчёта количества картриджей и производительности точки аспирации.
• Работа в системах с импульсной пневмоочисткой: эффективное восстановление проходимости за счёт импульсной подачи сжатого воздуха через клапаны и сопла, сброс пыли в бункер-осадитель/обратно в ёмкость.
• Возможность применения в решениях без сжатого воздуха, виброочистка как типовая схема для силосного вентилирования на объектах без компрессорной линии.
• Полиэстеровая фильтрующая среда — практичный материал для сухих минеральных и строительных пылей при регулярной регенерации.
• Упрощённое обслуживание: картриджный формат позволяет быстро выполнять регламентную замену без сложных разборок, что особенно важно для узлов непрерывной работы.

Область применения

• Силосы и бункеры с пневматической загрузкой (цемент, гипс, известь, минеральный порошок, сухие строительные смеси): фильтрация вытесняемого/запылённого воздуха и возврат уловленной пыли в ёмкость.
• Узлы пересыпки и дозирования: локальная аспирация в местах образования пыли с отводом воздуха через аспирационную станцию и последующей очисткой на картриджах.
• Смесительные, фасовочные и транспортные участки (шнеки, транспортеры, приемные бункеры), где требуется снизить запылённость рабочей зоны и защитить оборудование от абразивной пыли.
