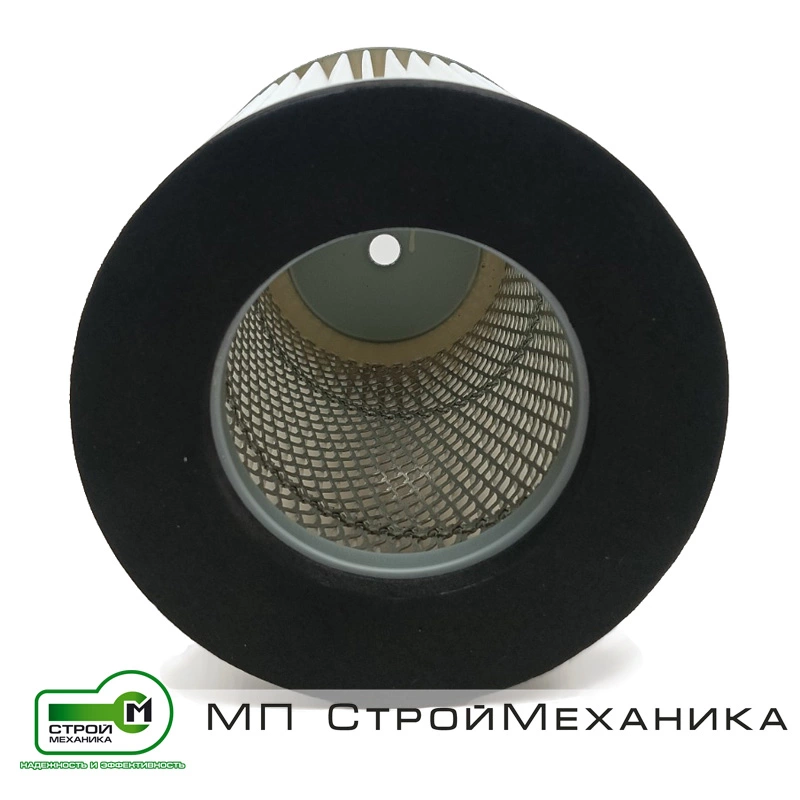

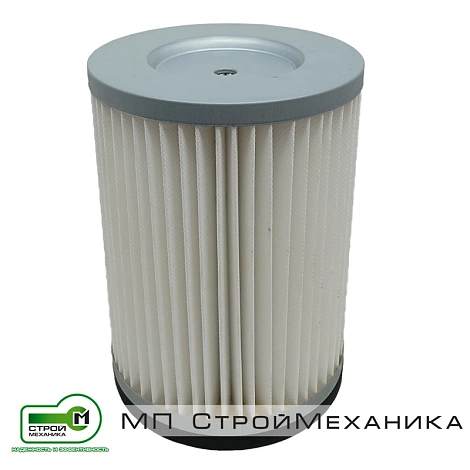

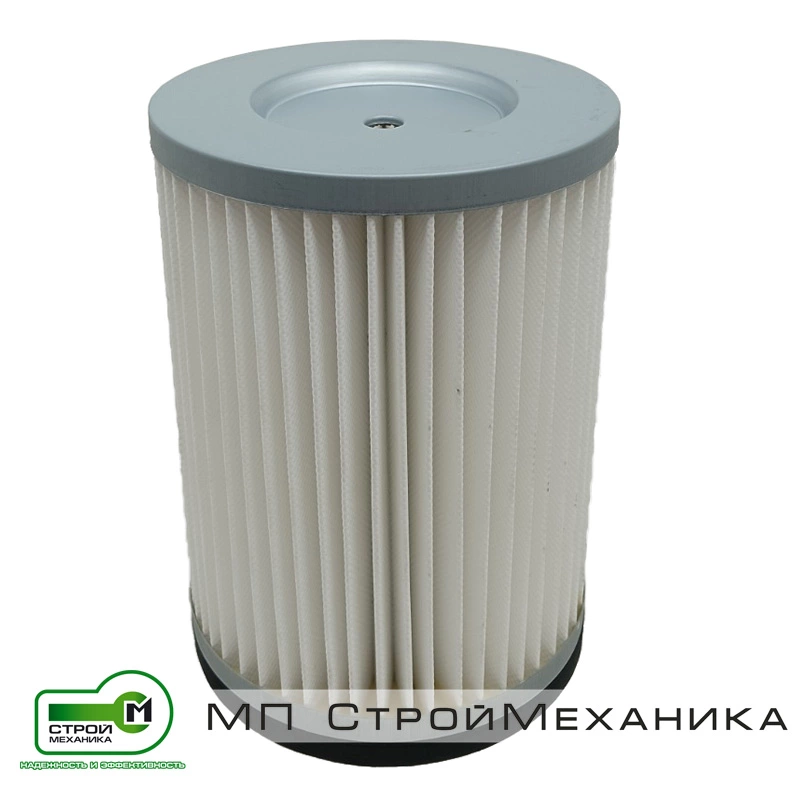

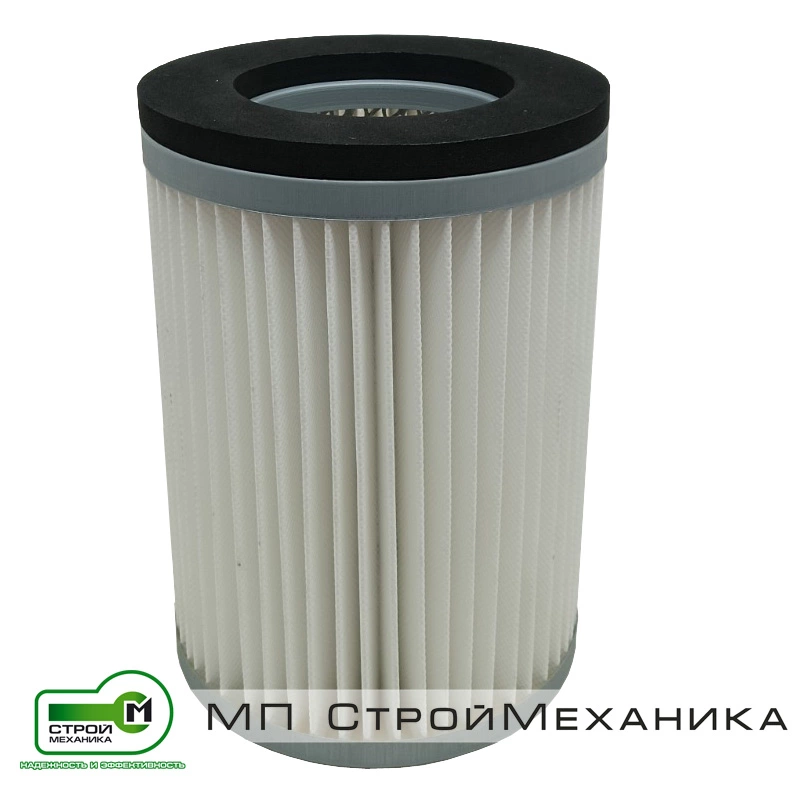

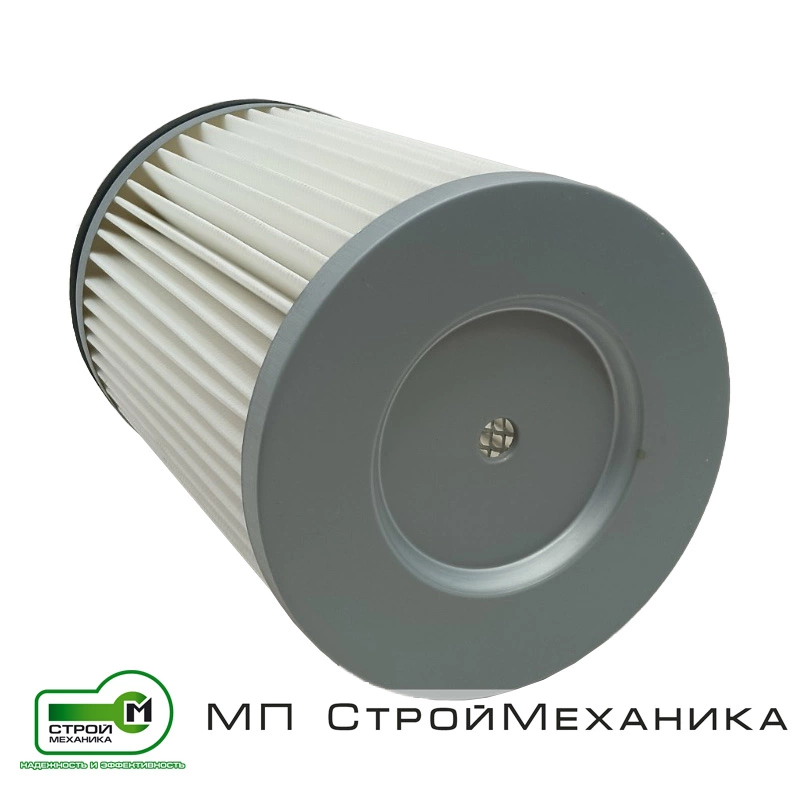

Фильтрующий картридж аспирации для телескопических загрузчиков ТЗС JETPACK

Фильтрующий картридж предназначен для работы в составе телескопических загрузчиков серии ТЗС JETPACK с интегрированной системой аспирации. Его задача - улавливать пылевую фракцию из воздушного потока, который образуется в зоне загрузки при падении материала в автоцистерну/вагон/приёмную ёмкость, и возвращать отделённую пыль в технологический процесс, снижая выбросы в окружающую среду. Для телескопических загрузчиков ТЗС типовая компоновка предусматривает установку 8 фильтрующих элементов, что обеспечивает требуемую суммарную фильтрующую поверхность для беспылевой загрузки.

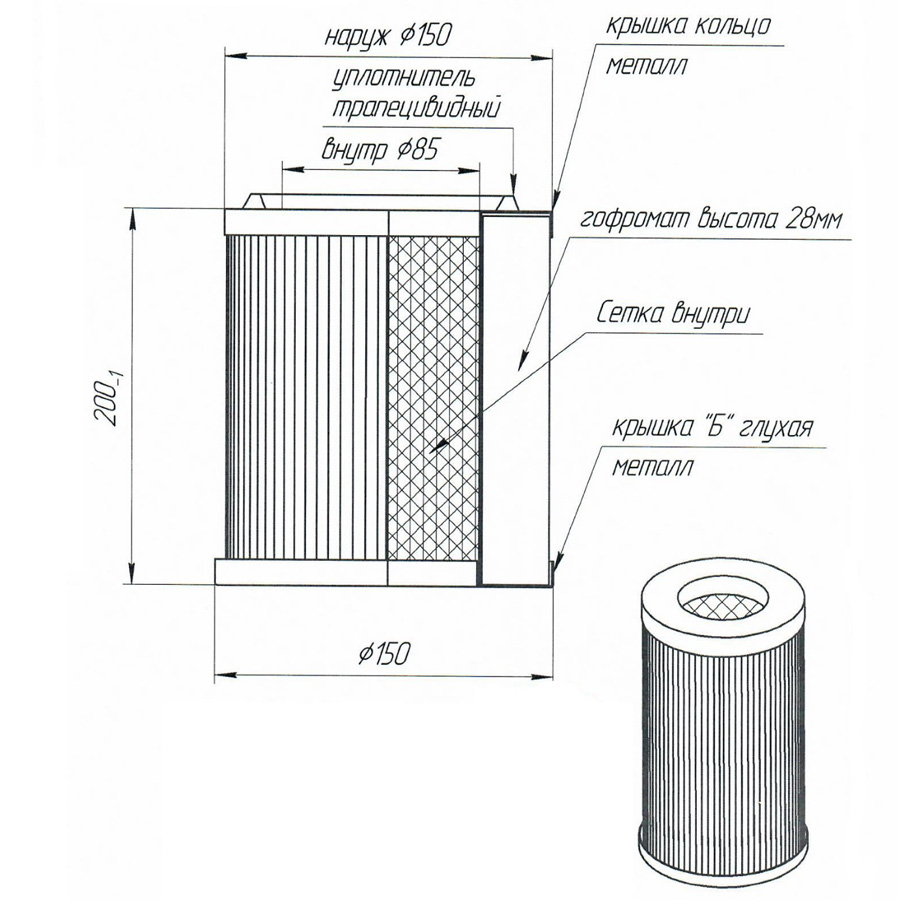

Картридж выполнен в компактном цилиндрическом формате и рассчитан на обслуживание по регламенту: замена производится по мере выработки ресурса фильтроматериала и/или при росте перепада давления, когда эффективность регенерации уже не восстанавливает исходную проницаемость.

В системе ТЗС JETPACK картридж работает совместно с вытяжным вентилятором, который создаёт разрежение в зоне между загрузочными конусами и гофрооболочкой, за счёт чего пыль не выходит наружу и не распространяется в рабочей зоне. Воздух с пылью отводится в фильтрующий блок, где пыль осаждается на поверхности картриджей, а очищенный воздух выводится наружу. Для телескопических загрузчиков с фильтром характерно наличие автоматической системы пневмоочистки картриджей, поддерживающей стабильную производительность при переменной пылевой нагрузке во время загрузки.

Принцип работы

1. Стыковка и загрузка: загрузочная головка герметично стыкуется с люком ёмкости, материал под действием собственного веса проходит через загрузочные конусы в приёмную ёмкость.
2. Аспирация и улавливание пыли: вытяжной вентилятор создаёт разрежение в зоне загрузки; пылевоздушная смесь через аспирационный контур поступает в фильтровальный отсек, где пыль задерживается на поверхности картриджей, а очищенный воздух отводится наружу.
3. Регенерация картриджей: по мере накопления пыли растёт сопротивление фильтра; система автоматической пневмоочистки подаёт импульсы сжатого воздуха для «сброса» пылевого слоя обратно в зону сбора/внутрь узла. Для ряда решений с интегрированным пылеулавливанием применяется дополнительный цикл импульсной очистки после окончания загрузки.

Преимущества

• Совместимость с телескопическими загрузчиками ТЗС JETPACK: штатная установка в фильтровальный модуль аспирации без конструктивных доработок.
• Полиэстеровый фильтроматериал — практичный выбор для пылей цемента, гипса, извести, сухих смесей и других минеральных продуктов при работе в режимах регенерации.
• Поддержание беспылевой загрузки: картриджи работают совместно с вентилятором, создающим разрежение в зоне загрузки, что снижает выбросы и потери продукта.
• Автоматическая пневмоочистка в составе системы: регенерация фильтроэлементов импульсами сжатого воздуха стабилизирует проницаемость и уменьшает частоту ручного обслуживания.
• Стандартизация ЗИП: фиксированные габариты и заданная пропускная способность картриджа упрощают планирование запасов и регламентов ТО.

Область применения

• Беспылевая загрузка цемента, извести, гипса, золы, минеральных наполнителей, сухих строительных смесей, а также иных порошкообразных и гранулированных продуктов в автоцистерны и вагоны.
• Узлы гравитационной загрузки и перегрузки сыпучих материалов, где требуется локальная аспирация и предотвращение выбросов пыли в рабочую зону.
• Площадки с требованиями по снижению запылённости, уменьшению потерь продукта и улучшению санитарно-экологических показателей при отгрузке.
