| Наименование | Фильтрующий элемент KFEC3001PP3JC |
| Совместимость (марка/серия фильтра) | WAMFLO |
| Высота | 920 мм |
| Диаметр | 150 мм |
| Фильтрующая ткань | PP (нетканый полиэстер) |
| Класс применения фильтрующей ткани | фильтрация стандартных материалов, 265 г/м² |
| Способ крепления | 2 шпильки с резьбой |
| Совместимость и количество: | |
| Фильтра FC1V05, FC1J05 | 3 шт. |
| Фильтра FC2V13, FC2J13 | 8 шт. |
| Фильтра FC3V24, FC3J24 | 14 шт. |
| Фильтра FC4V47, FC4J47 | 28 шт. |

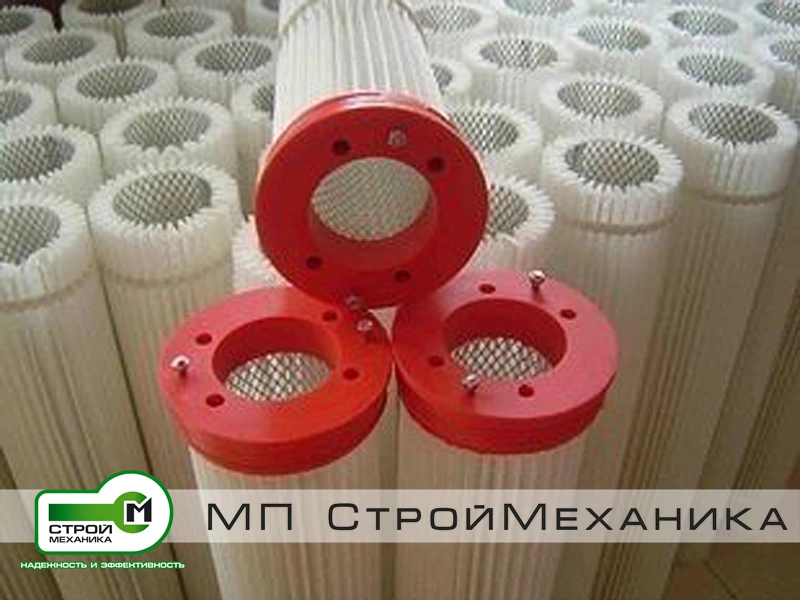

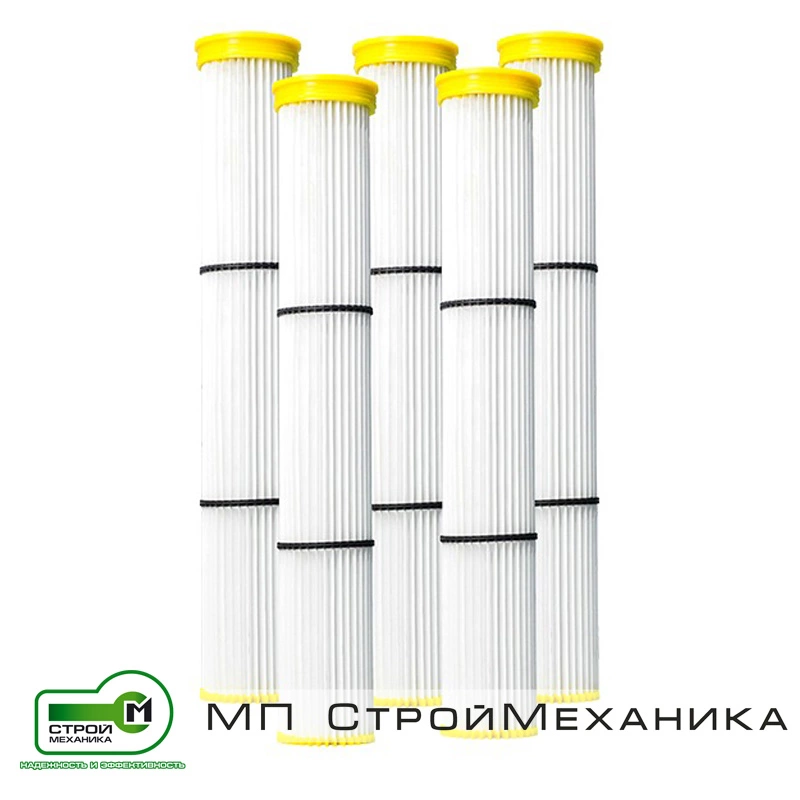

Фильтрующий элемент KFEC3001PP3JC — сменный картриджный фильтроэлемент цилиндрического типа для установок обеспыливания/аспирации, где необходимо эффективно улавливать пыль из вытесняемого или аспирационного воздуха при работе с сухими сыпучими материалами. Конструктивно элемент рассчитан на вертикальную установку в корпусе круглого фланцевого фильтра и обеспечивает стабильное разделение «воздух/пыль» при циклических пиковых выбросах запылённого воздуха.
Картридж выполнен на основе фильтрующей ткани PP (нетканый полиэстер) плотностью 265 г/м², что является практичным решением для фильтрации «стандартных» пылей в промышленности строительных материалов: цемент, известь, гипс, минеральные наполнители, сухие смеси, зола и т. п. В таком классе задач нетканый полиэстер хорошо работает на абразивной пыли и устойчив к многократным циклам регенерации при условии корректной настройки очистки и отсутствия конденсации/слипания продукта.

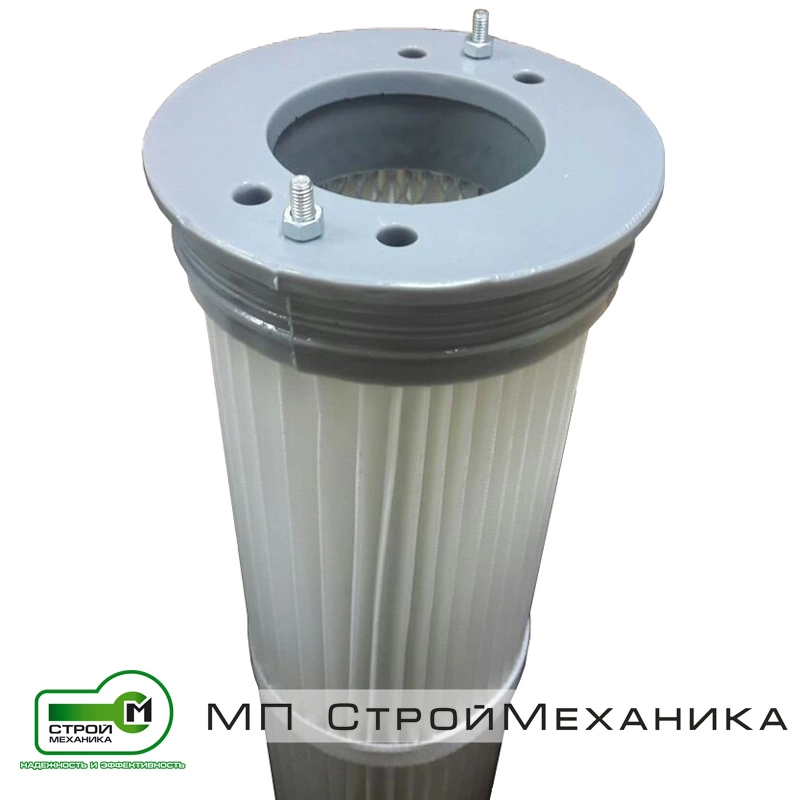

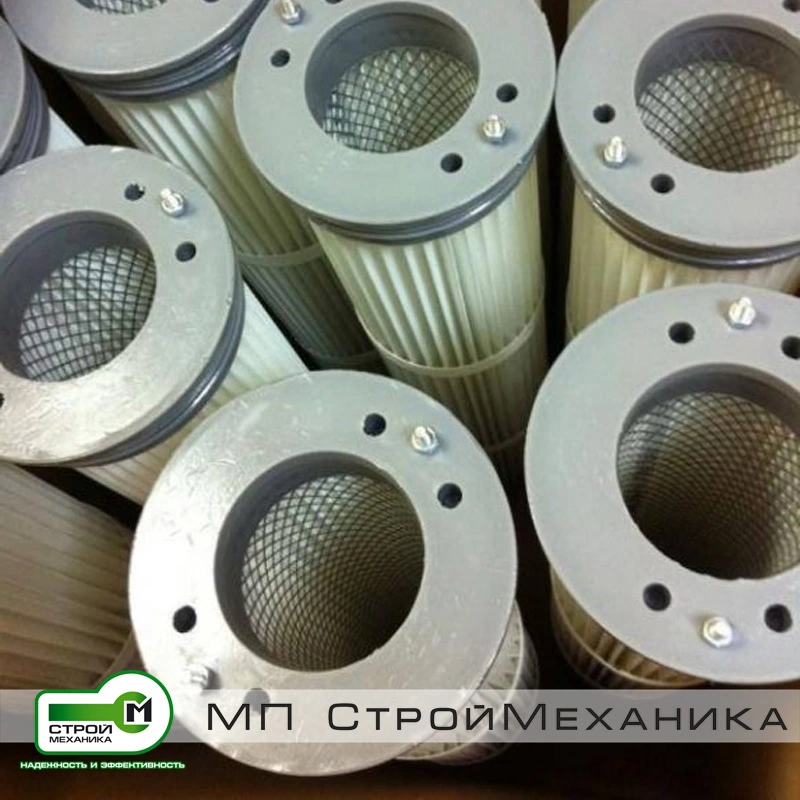

По габаритам элемент относится к типоразмеру с высотой 920 мм и диаметром 150 мм, а крепление выполнено через 2 шпильки с резьбой — это упрощает замену при плановом обслуживании и позволяет обеспечить надёжную фиксацию и герметичную посадку.
В составе фильтров WAMFLO широко применяются системы регенерации: для фланцевых круглых фильтров характерна импульсная продувка сжатым воздухом, интегрированная в крышку/фланцевый узел, что позволяет поддерживать высокую эффективность фильтрации при непрерывной или циклической работе. Для объектов без линии сжатого воздуха также распространены исполнения WAMFLO с виброочисткой — как компактное решение для средне-лёгких режимов и неопасных пылей.
| Типы фильтрующих элементов в фильтрах семейства WAMFLO | Возможна компоновка с рукавами, картриджами и высокоэффективными складчатыми элементами (POLYPLEAT), что позволяет подбирать решение по пыли и требуемой площади фильтрации |
| Система регенерации (очистки) фильтроэлементов | Для фланцевых круглых фильтров характерна импульсная продувка сжатым воздухом, интегрированная в верхний узел/крышку |
| Альтернатива без сжатого воздуха | Исполнения с виброочисткой применяются там, где компрессор недоступен; обычно это средне-лёгкие режимы и неопасные пыли |
| Возможные исполнения фильтрующей среды «в целом для семейства KFEC» | В отрасли для картриджей этого класса применяются варианты: полиэстер, антистатические материалы, PTFE/мембранные исполнения |
| Назначение узла «вентури» в импульсной очистке | Вентури формирует вторичный поток и усиливает эффект импульса, повышая объём «очищающего» воздуха и эффективность отрыва пылевого слоя |
Запылённый воздух поступает в корпус фильтра и проходит через фильтрующий картридж. Частицы пыли задерживаются на поверхности фильтрующей ткани, формируя «пылевой слой», а очищенный воздух уходит через выходной патрубок/крышку фильтра. Такая схема уменьшает выбросы пыли и стабилизирует газодинамику при загрузке силоса или при аспирации пересыпных узлов.
По мере накопления пыли растёт сопротивление фильтроэлемента, поэтому применяется очистка. В импульсных системах кратковременный импульс сжатого воздуха подаётся в зону картриджа, создавая обратный поток через фильтрующую ткань и «сбрасывая» пыль с поверхности вниз в силос/бункер осаждения.
Для повышения эффективности импульса в конструкциях пылеулавливания часто используется вентури-эффект: он подсасывает дополнительный объём воздуха и усиливает очищающее действие импульса.
Для сохранения производительности на практике критичны: герметичная посадка картриджа (исключение подсоса), корректная периодичность/давление импульсов и соответствие фильтрующей среды типу пыли.
