Фасовочная станция OPENBAG ФС 04

Скачать опросный лист
Под заказ
Цена: 333 600 руб.
Запросить условия и сроки поставки
  • Перезвоним в течении 15 минут
  • Отправим цены и услови поставки
  • Уточним требования к оборудованию
  • Выгодный лизинг от 6.9%
  • Гарантия 2 года
  • Доставка по РФ и странам СНГ
Получить конкурентный счет
  • Описание
  • Видео

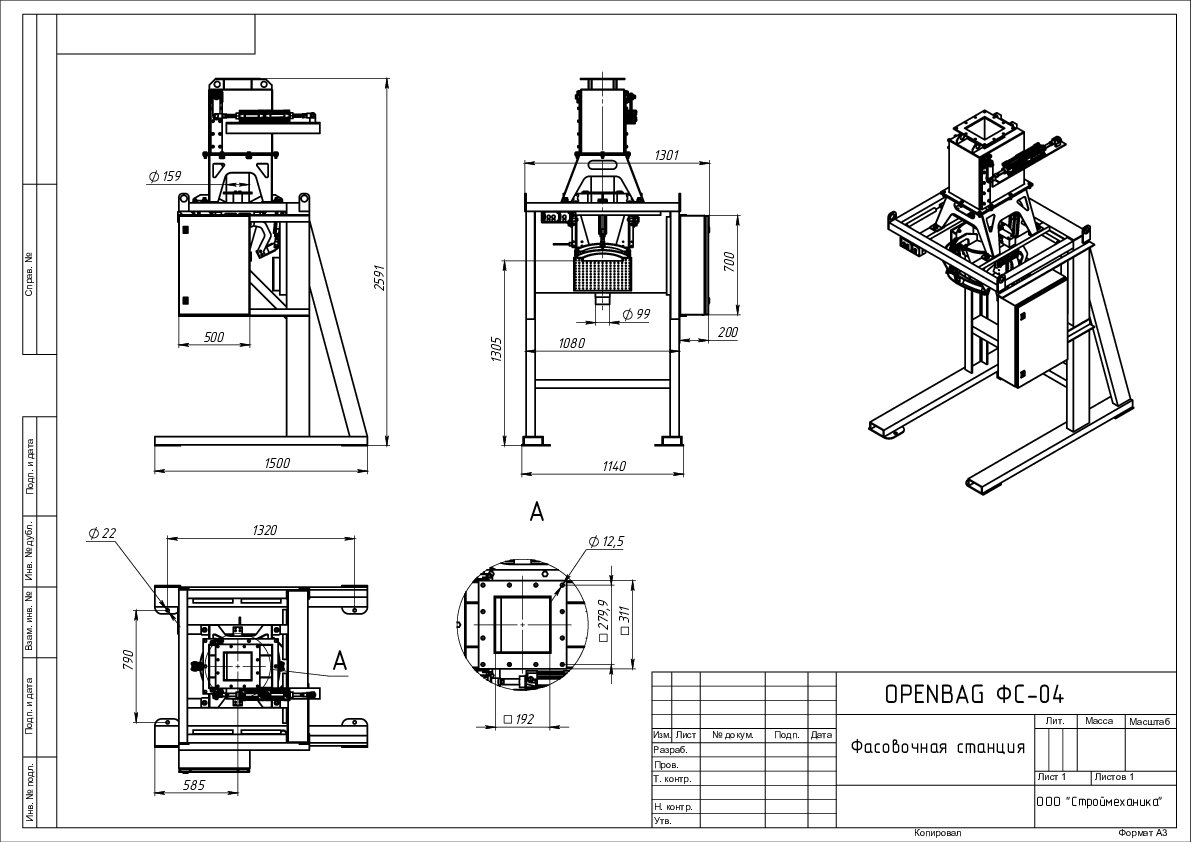

  • Чертежи
Тип фасуемого продуктаоднородные порошкообразные, мелкокристаллические или гранулированные, хорошо сыпучие материалы
Влажность, %0,1-0,3
Размер фракции, мм1-50
Насыпная плотность, кг/м³500-3500
Ограничениякроме химически агрессивных, ядовитых и взрывоопасных
Тип мешковоткрытые мешки
Ширина мешков, мм450-700
Длина мешков, мм300-1000
Величина дозы, кг10-50
Производительность, т/ч*до 7
Потребность в сжатом воздухе, л/мин (атм)300 (6)
Потребность в аспирационном воздухе, л/мин200
Электропитание, В/Гц3х380/50
Установленная мощность, кВт4,0
Габаритные размеры (Д×Ш×В), мм3550×1520×2600
Условия размещения и эксплуатации, °С+5...+40
Масса, кг710

Станция фасовки в открытые мешки OPENBAG ФС 04 предназначается для порошкообразных, мелкокристалических и гранулированных веществ в открытые мешки массой от 10 до 50 кг. Станция фасовки OPENBAG ФС 04 может применяться на предприятиях широкого спектра отраслей народного хозяйства в составе линий по производству и упаковыванию сыпучих продуктов (в том числе, в помещениях с особыми требованиями к содержанию пыли). Агрегат отличается компактными размерами и возможностью устройства системы аспирации.

Конструкция и принцип действия

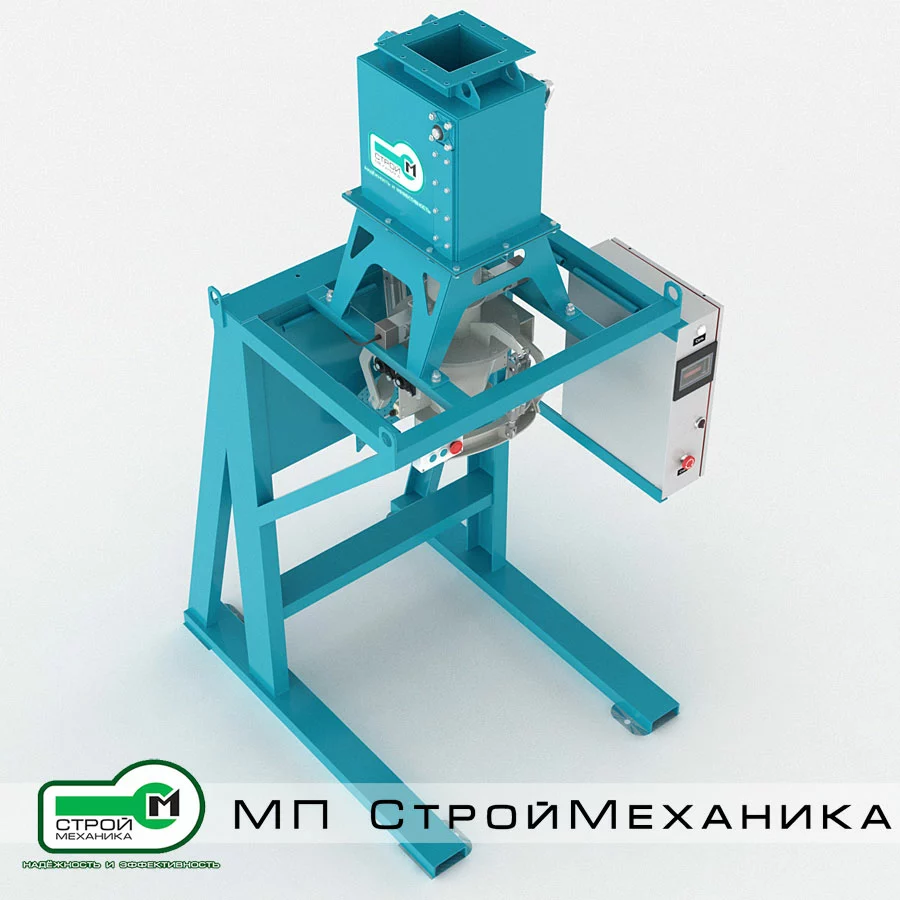

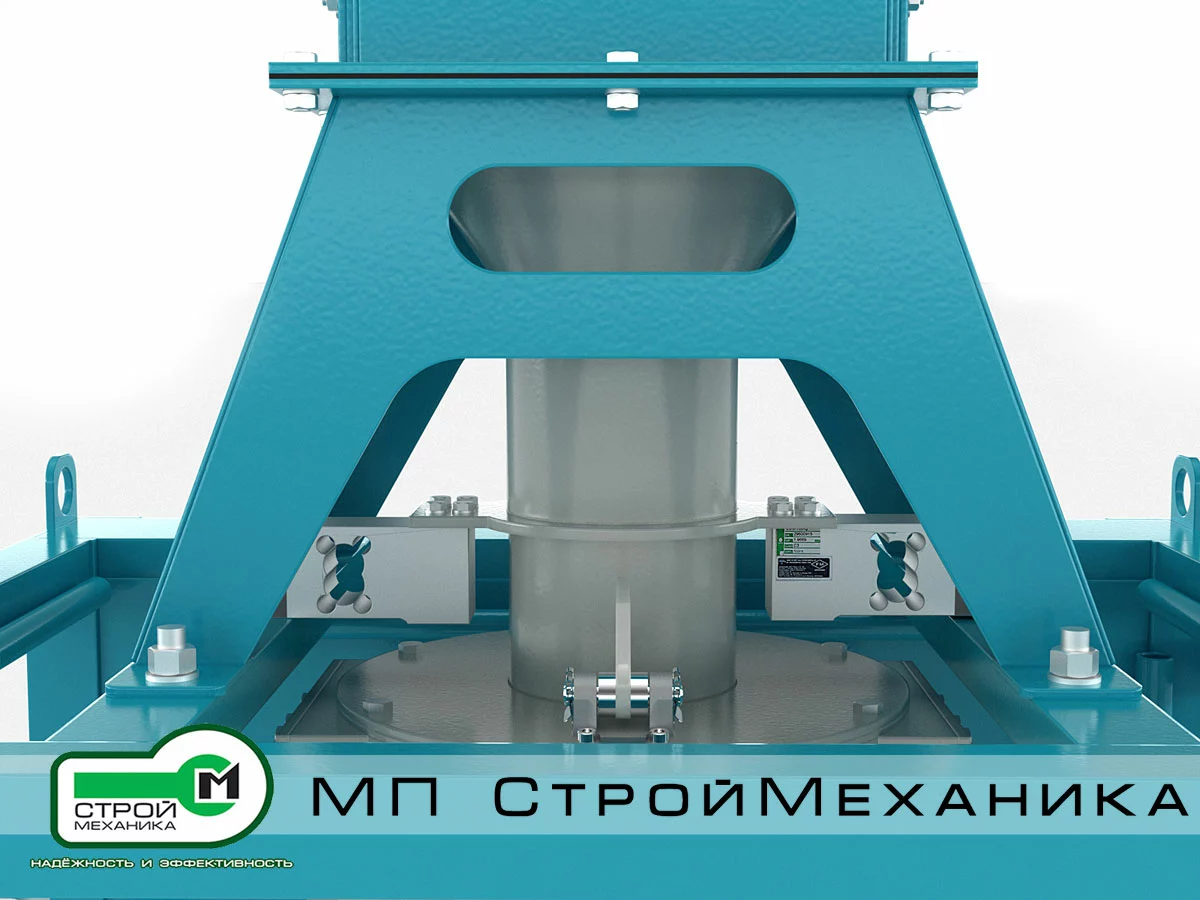

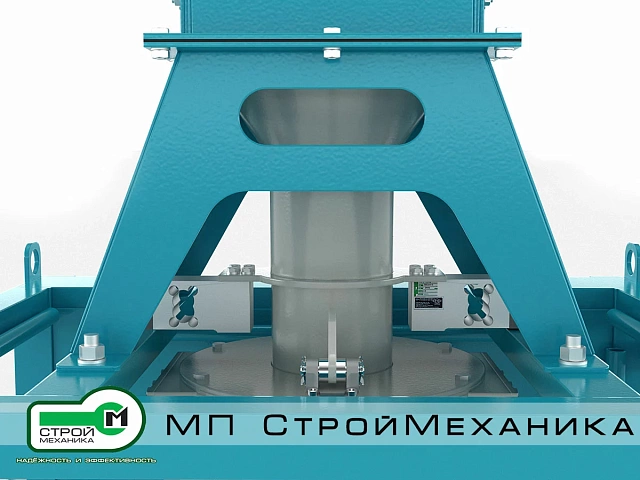

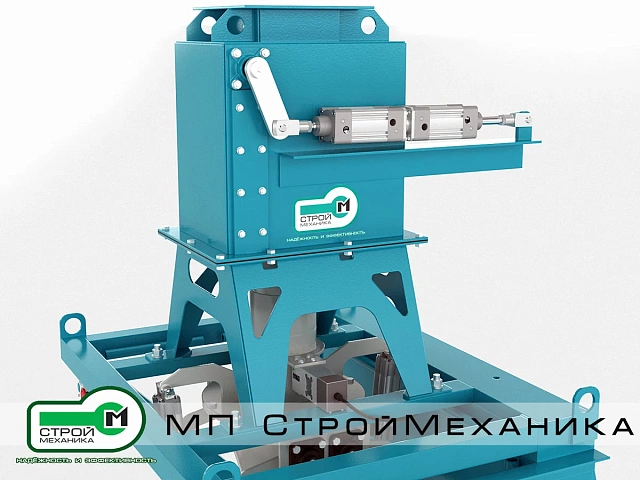

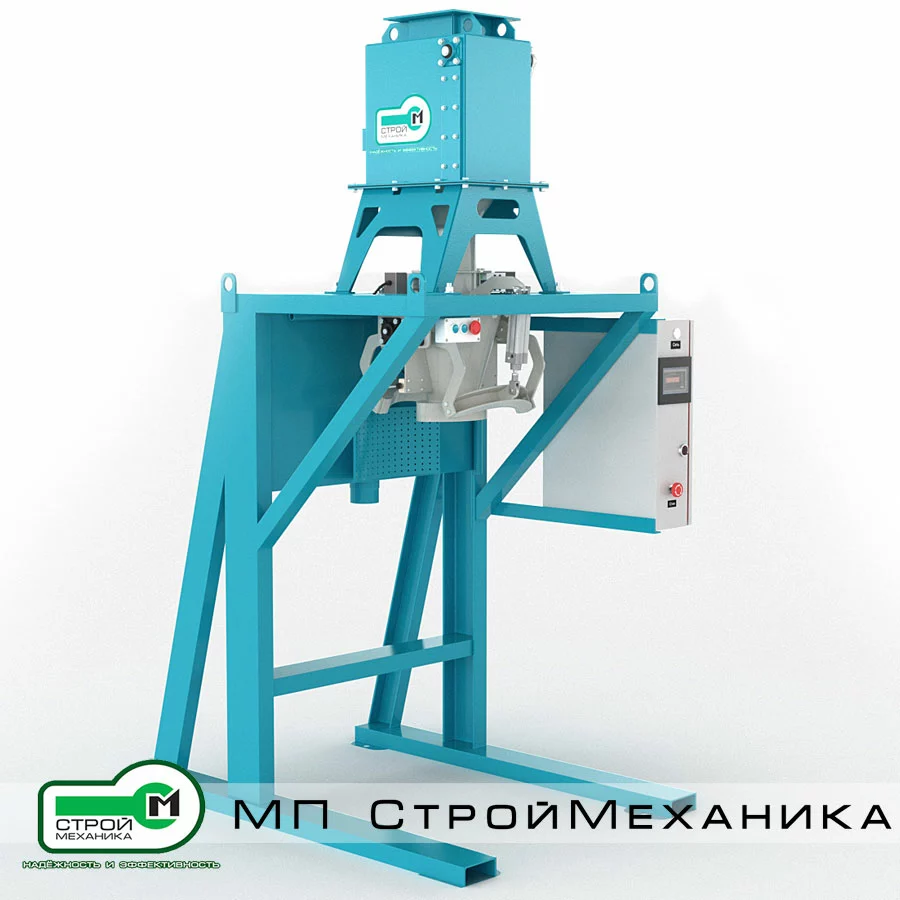

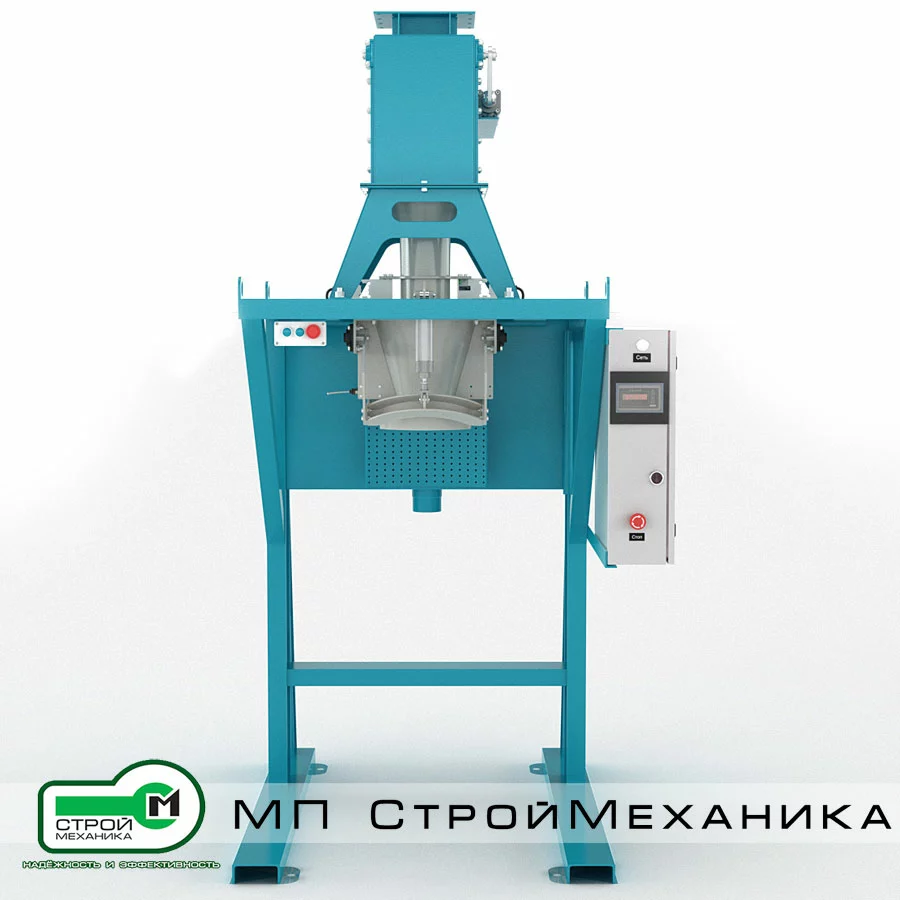

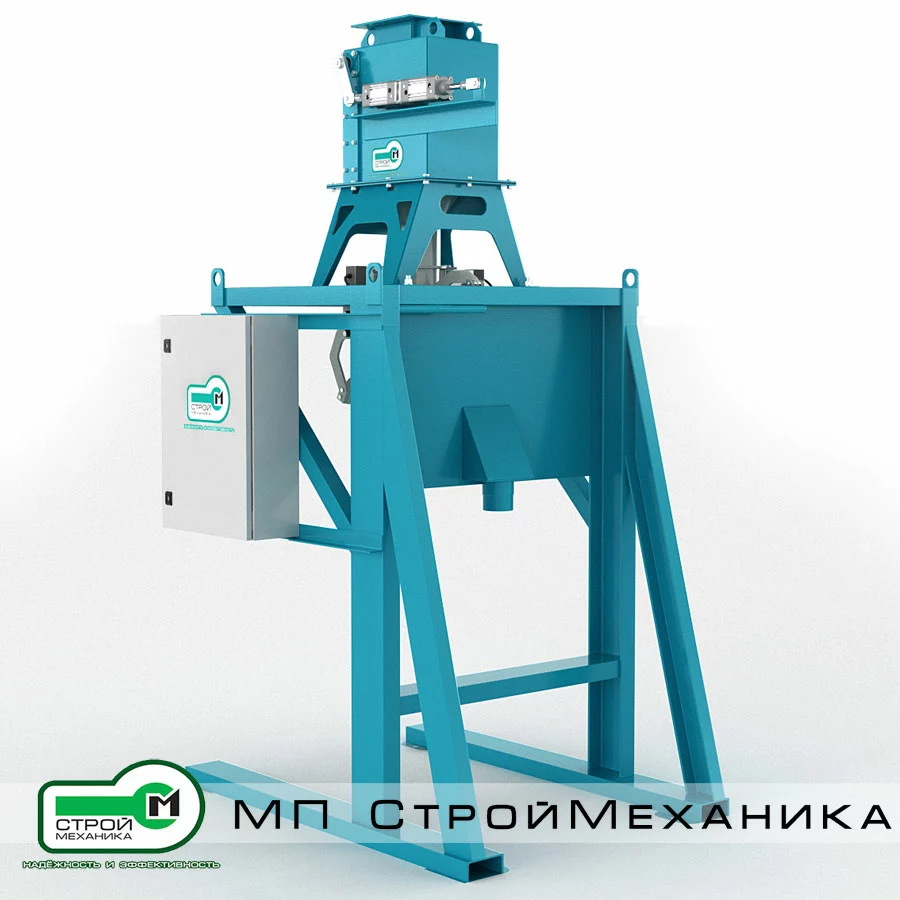

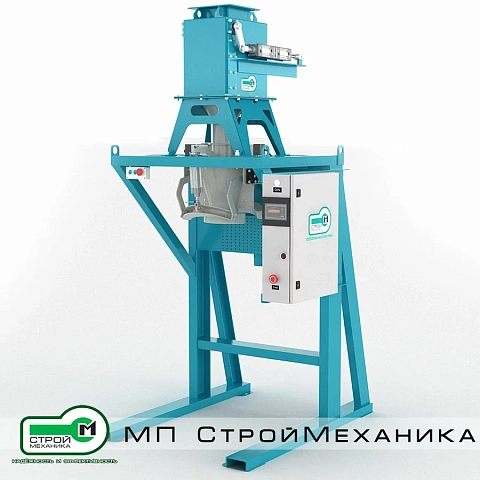

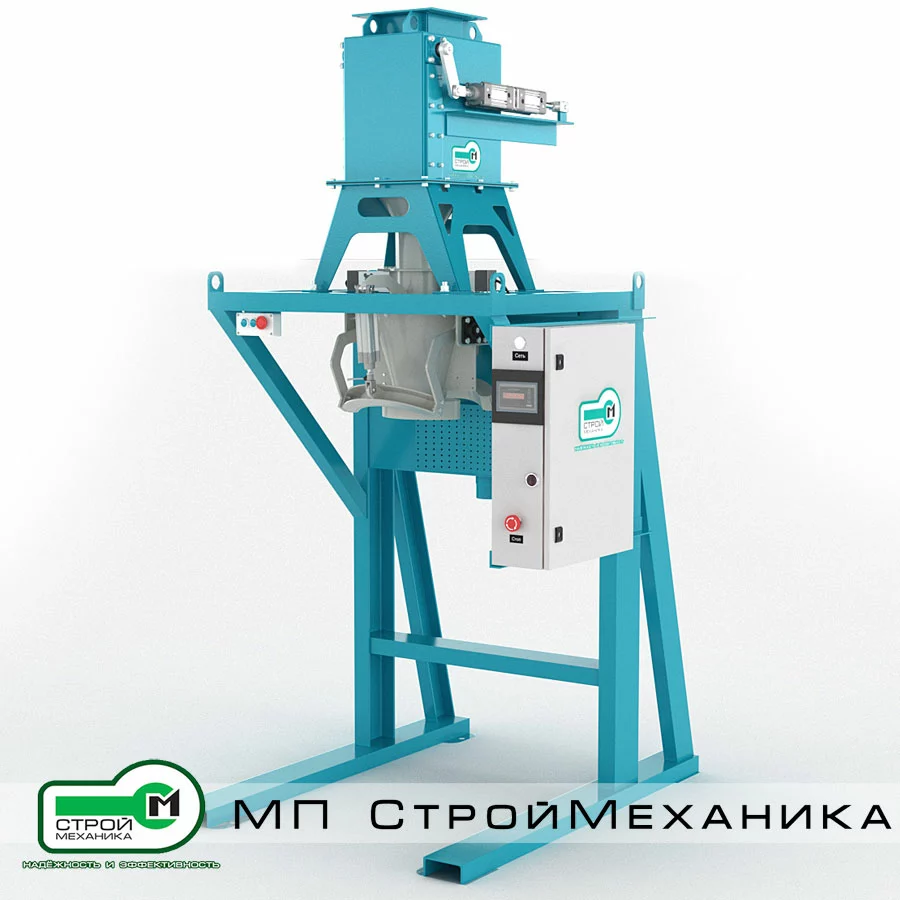

Станция фасовки OPENBAG ФС 04 представляет собой единую рамную конструкцию, в верхней части которой смонтированы шнековый конвейер и узел загрузки, включающий: загрузочный патрубок с пневмозатвором, систему аспирации (при необходимости), систему тензометрии, и механизм фиксации горловины мешка. В нижней части рамы установлен ленточный транспортер.

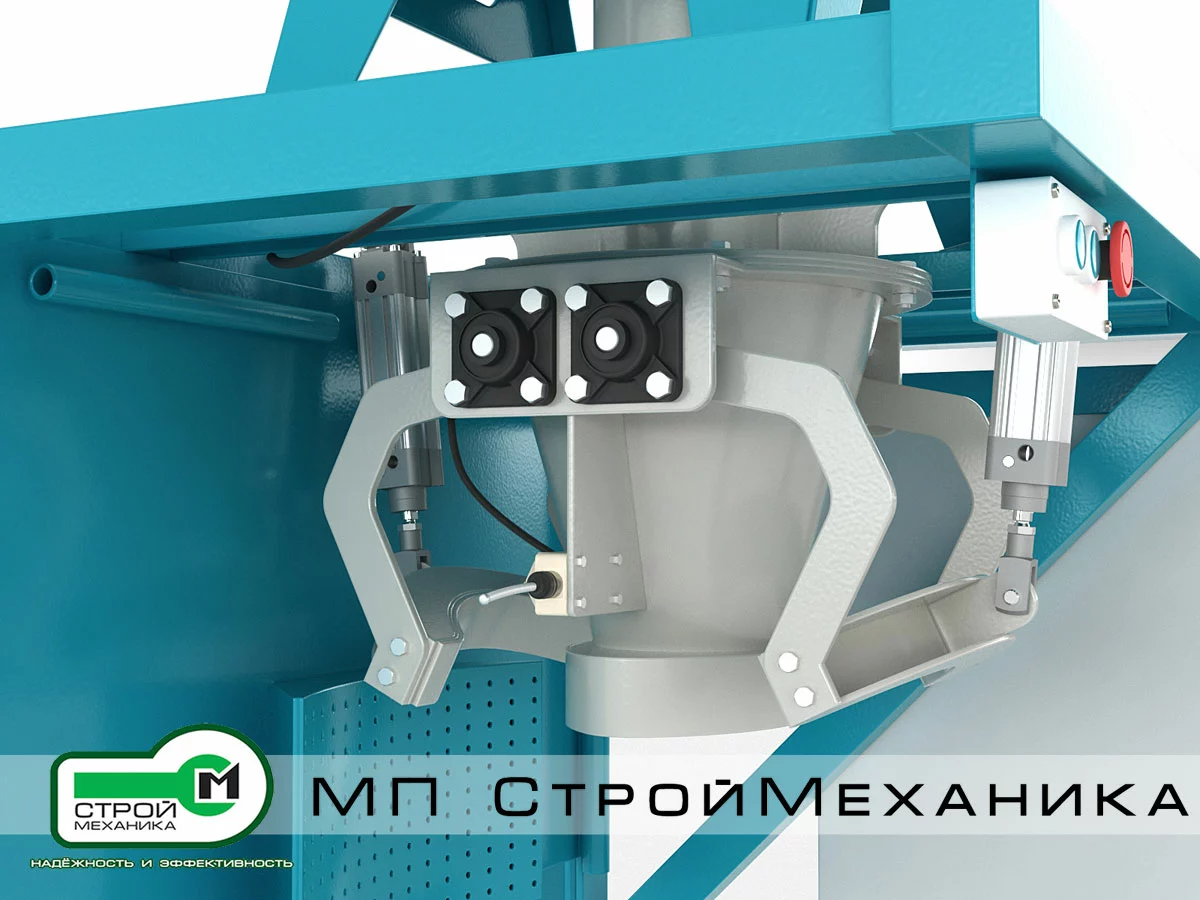

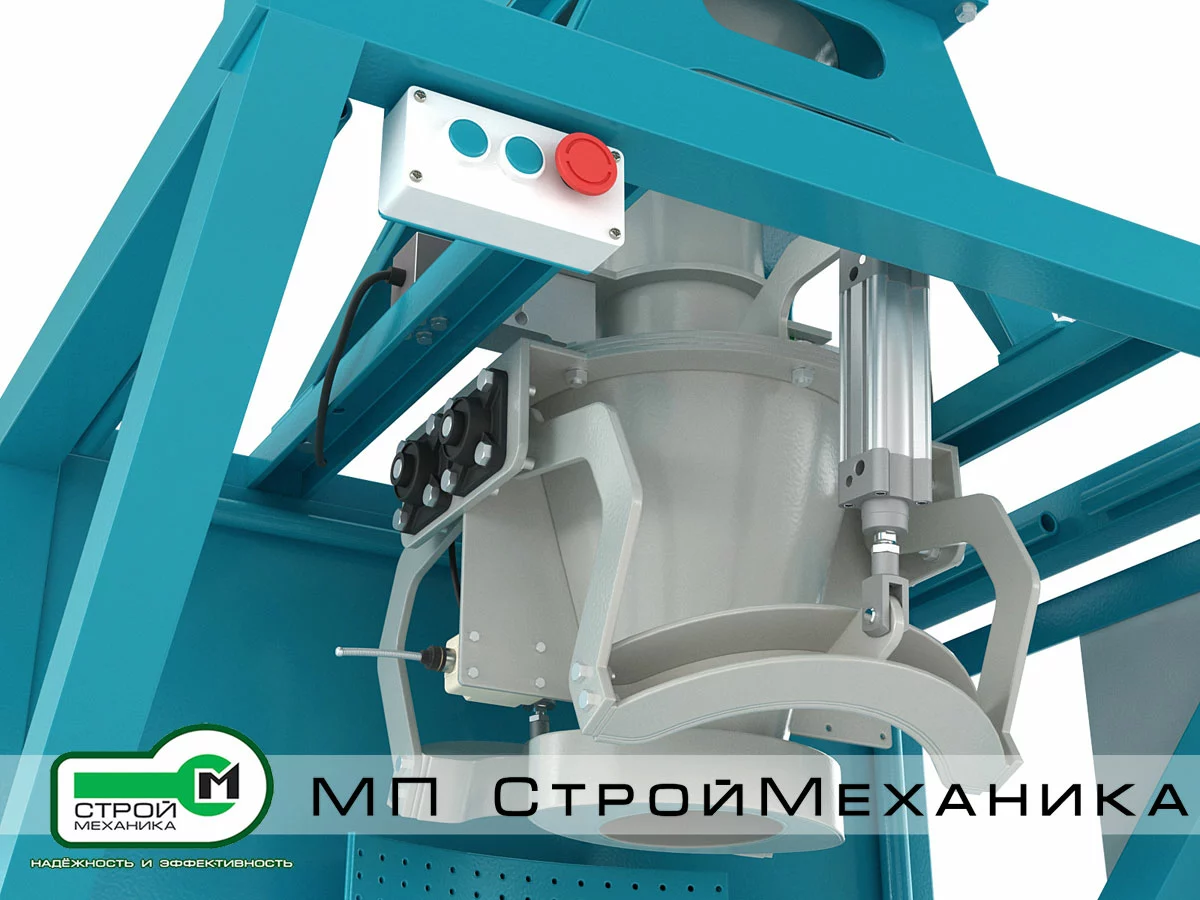

На загрузочный патрубок вручную помещается горловина мешка и зажимается пневмозатвором. По шнековому конвейеру продукт поступает в мешок, где происходит его непрерывное взвешивание. Первоначально происходит быстрая подача продукта «грубым» потоком, затем остаточное количество продукта досыпается «тонким» потоком. Горловина мешка при необходимости запаивается или зашивается прошивочным устройством, и мешок транспортируется на следующую технологическую операцию. Все действия по загрузке мешка контролируются единой системой автоматизированного управления.

Конкурентные преимущества станции фасовки в открытые мешки OPENBAG ФС 04:

  • простота в управлении - агрегат обслуживается одним оператором;
  • высокая надежность – в конструкции агрегата использованы системы и узлы всемирно известных производителей Bonfiglioli riduttori s.p.a. (Италия), CAMOZZI (Италия), WAMGROUP (Италия);
  • компактные размеры и встроенный ленточный транспортер позволяют применять агрегат в составе производственных линий «мини-заводов»;
  • устройство затвора исключает просыпание материала при смене мешков;
  • агрегат может комплектоваться встроенной системой аспирации, запайщиком или прошивочным устройством.

Система аспирации:

Подключение к системе аспирации является обязательным условием для нормальной эксплуатации станции фасовки OPENBAG ФС 04. Эффективная аспирация особенно важна, поскольку в качестве энергоносителя служит сжатый воздух. Рекомендуем использовать систему аспирации SA ITALTECH.

Сжатый воздух, используемый в станции фасовки должен быть осушен (точка росы +3°С) и очищен от примесей (тонкость фильтрации 25 мкм), для этого в составе станции фасовки используются устройства осушки и подготовки сжатого воздуха производства фирмы CAMOZZI (Италия).

Система автоматизированного управления САУ OPENBAG LOGIC:

Управление станцией фасовки клапанных мешков осуществляется с лицевой панели шкафа автоматизированного управления САУ OPENBAG LOGIC. Управление осуществляется в полуавтоматическом режиме.
