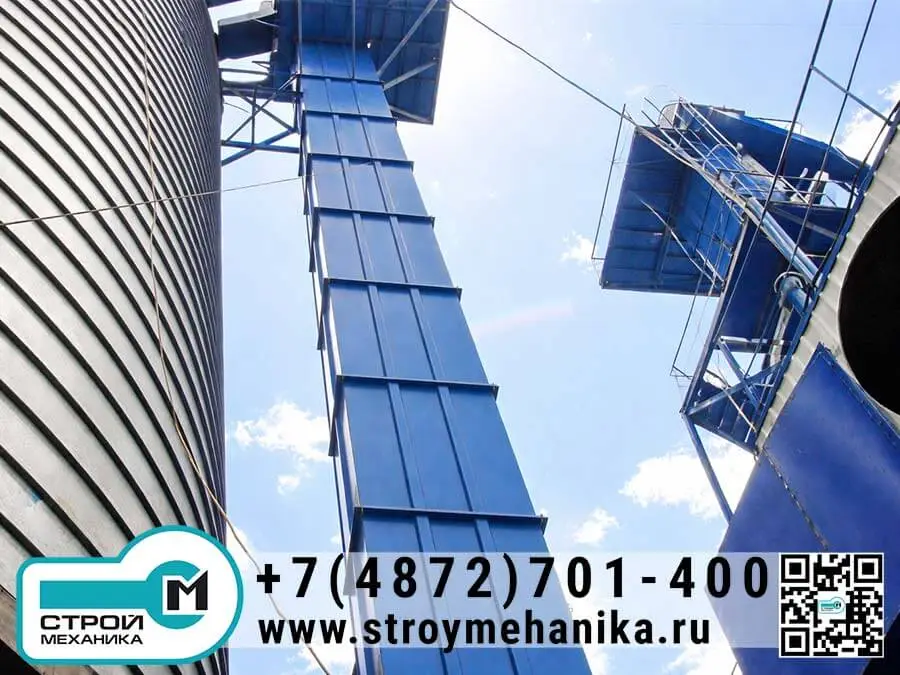

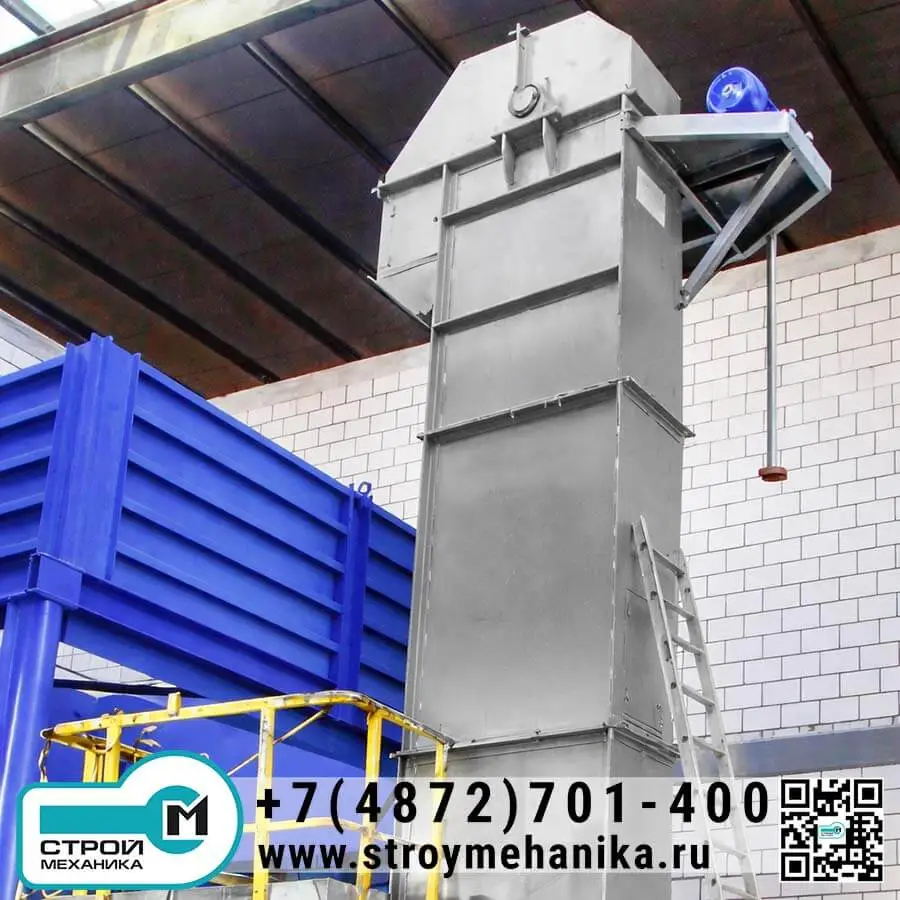

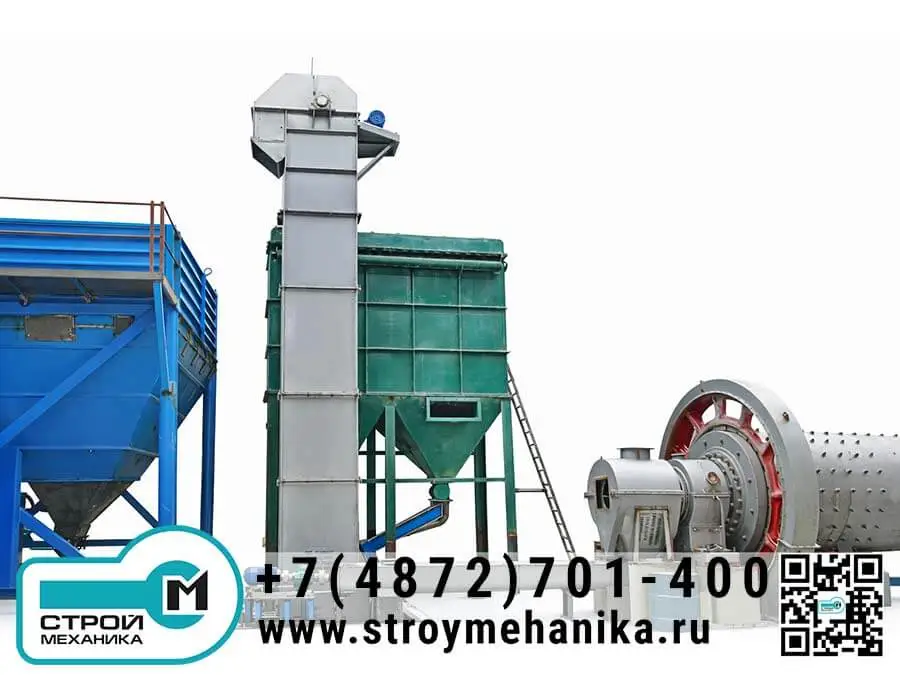

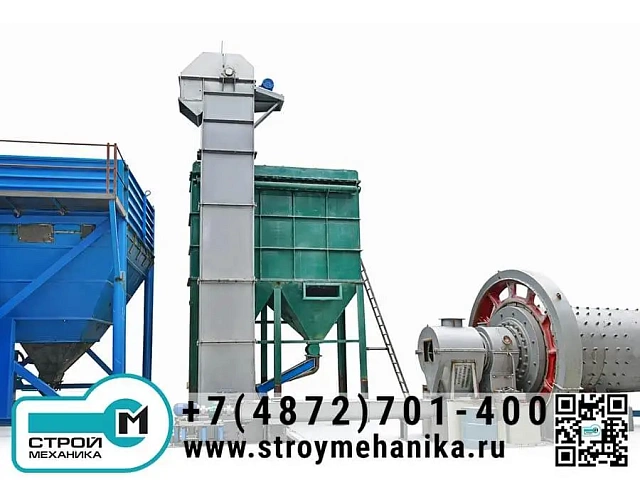

Ленточный ковшовый элеватор серии TD

Ленточный ковшовый элеватор серии TD — это промышленное оборудование непрерывного действия для вертикального подъёма сыпучих материалов в закрытом корпусе. Перемещение выполняется ковшами, закреплёнными на бесконечной ленте: в нижней части (башмак) ковши набирают материал из загрузочного окна, затем по восходящей ветви поднимают его к головке, где происходит разгрузка в приёмный патрубок/течку. Такая схема обеспечивает компактность по площади, высокую производительность по высоте и стабильную подачу на технологические агрегаты (сушилки, мельницы, грохоты, бункера, дозирование).

Элеватор предназначен для транспортирования материалов с насыпной плотностью ρ < 1,5 т/м³ (диапазон для цемента, угольной мелочи, песка, сухих минеральных порошков) и для продуктов с невысокой абразивностью. Для корректного подбора под конкретный продукт важны гранулометрия (порошок/гранулы/мелкий кусок), склонность к истиранию и запылённость, потому что именно эти параметры определяют тип ковша (глубокий/мелкий), шаг ковшей, скорость ленты и метод разгрузки.

По режиму выгрузки элеватор может работать с центробежной разгрузкой (материал выбрасывается при обходе головного барабана за счёт скорости и центробежной силы) или с гравитационной/непрерывной разгрузкой (материал высыпается под действием силы тяжести при более “мягких” режимах). Выбор метода разгрузки выполняют по свойствам материала: сыпучесть, склонность к налипанию, хрупкость гранул, требование к минимальному пылеобразованию и к бережному обращению.

Важное преимущество TD — герметичный корпус и система люков обслуживания: при правильной сборке и уплотнении снижаются потери продукта, упрощается поддержание чистоты на участке. Конструктивно элеватор состоит из привода, верхней секции (головки), ковшей, ленты, средних секций корпуса (в том числе со смотровыми/ревизионными люками) и нижней секции (башмака). Для повышения безопасности и надёжности применяется обратный стопор, который предотвращает обратный ход ленты при аварийном отключении питания/останове.

Преимущества

• Широкая применяемость: подъём порошкообразных, гранулированных и мелкокусковых материалов.
• Гибкий выбор разгрузки: возможность подбора “смешанной/гравитационной” либо центробежной разгрузки в зависимости от свойств материала.
• Высокая герметичность: хорошее уплотнение корпуса и дверей обслуживания снижает пылевыбросы и потери материала, повышает экологичность участка.
• Ленточная тяга с низкой “мертвой” массой: резинотканевая/резиновая лента даёт плавный ход, стабильность и повышенную технологическую эффективность подъёма.
• Удобство обслуживания: секционный корпус со смотровыми и сервисными люками, упрощающими осмотр и замену изнашиваемых элементов.
• Повышенная безопасность: наличие обратного стопора снижает риск аварий при отключении питания и нештатных остановках.

Принцип работы

1. Загрузка материала в нижнюю секцию (башмак) через входной патрубок.
2. Захват материала ковшами: ковши на ленте проходят через зону загрузки и набирают материал.
3. Вертикальный подъём по восходящей ветви внутри корпуса.
4. Разгрузка в верхней головке:
   • при центробежной схеме материал выбрасывается из ковша за счёт скорости и центробежной силы;
   • при гравитационной/непрерывной схеме материал высыпается под действием силы тяжести при более “мягких” режимах.
5. Возврат пустых ковшей по нисходящей ветви к зоне загрузки; при останове обратный стопор предотвращает обратный ход ленты под нагрузкой.

Особенности узла загрузки

Область применения

• Цементные и строительные производства: цемент, песок, сухие минеральные добавки, сухие смеси.
• Горнодобывающая и металлургическая промышленность: руда, сухие фракции, грануляты, мелкокусковые материалы с ограниченной абразивностью.
• Химическая промышленность: порошки и гранулы при необходимости закрытого вертикального транспортирования.
• Пищевая и агропромышленность: зерно и гранулированные продукты (при выборе санитарного исполнения, материала ковшей и уплотнений).
