| Модельный ряд | NE15 – NE400 |
| Производительность | 10 – 450 м³/ч |
| Максимальный размер подачи | 40 – 130 мм |
| Максимальная высота подъёма | ≤ 45 м |
| Температура материала (типовой режим серии) | обычно ниже 200 ℃ |
| Тип загрузки | поточная |
| Плотность перемещаемого материала | 0.6~2.0 т/м³ |

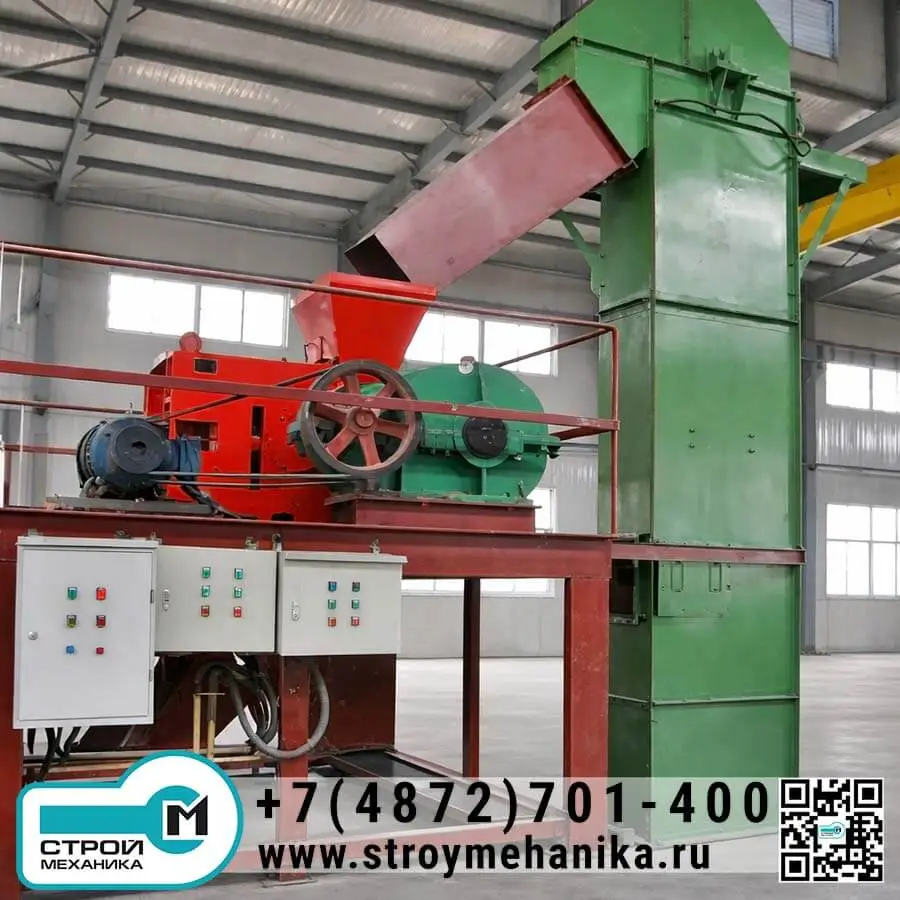

Ковшовый элеватор серии NE с пластинчатой цепью — это вертикальная транспортная машина непрерывного действия для подъёма порошкообразных, гранулированных и кусковых материалов, включая абразивные продукты (цемент, песок, уголь, известняк, проппант и т.п.). Тяговым органом служит пластинчатая цепь, на которой с заданным шагом закреплены ковши; внутри секционного кожуха материал поднимается от башмака к головной части и выводится в разгрузочный патрубок. Такая схема обеспечивает высокий ресурс при тяжёлых режимах и устойчивую работу в пыльных производственных средах, где ременные решения часто уступают по стойкости к ударным и абразивным нагрузкам.
Для NE характерна поточная загрузка: материал заполняет ковши более «мягко», уменьшается удар и истирание, снижается вероятность заклинивания и дополнительного дробления продукта. В инженерной логике это повышает долговечность ковшей и цепи и улучшает стабильность подачи на технологическое оборудование. При этом корректный подбор элеватора всегда привязан к свойствам материала: насыпная плотность, температура, абразивность, грансостав и склонность к налипанию — именно эти параметры определяют выбор ковша, шага, скорости цепи и компоновки разгрузки.

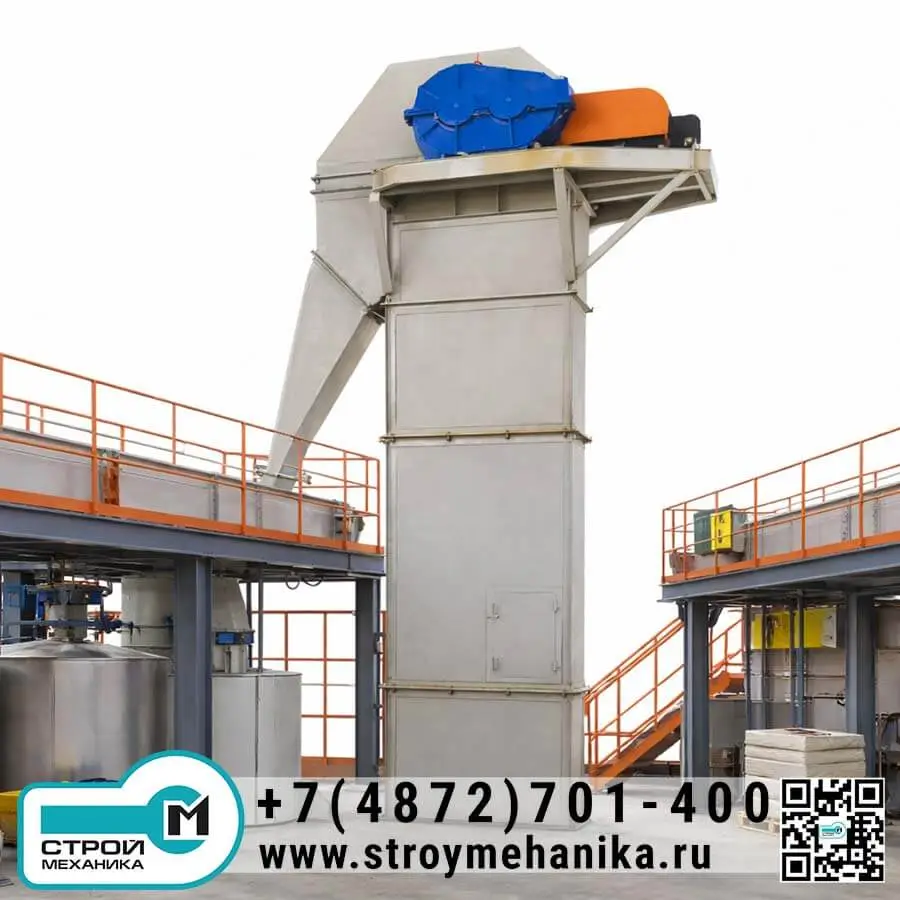

Корпус элеватора выполняется с полной герметизацией, что принципиально для цементных, минеральных и химических производств: уменьшается запыление цеха, снижаются потери продукта и облегчается подключение аспирации. Конструктивно кожух имеет развитую жёсткость, что повышает геометрическую стабильность на высоте и снижает вибрации при работе.
NE-элеватор рассчитан на работу с материалом температурой обычно до 200 °C и высотой подъёма до 45 м. В практике проектирования это закрывает широкий диапазон задач: от подачи сырья и добавок до транспорта клинкера/шлака и возврата материалов в замкнутых циклах.
| Модель | Максимальная производительность подъёма, м³/ч | Мощность, кВт | Высота подъёма (0.6~2.0 т/м³) |
|---|---|---|---|
| NE15 | 16 | 1.5-4.0 | 6.28-30.78 |
| NE30 | 31 | 1.5-11 | 4.13-47.63 |
| NE50 | 60 | 1.5-18.5 | 4.13-49.13 |
| NE100 | 110 | 5.5-30 | 6.65-49.15 |
| NE150 | 165 | 5.5-45 | 6.10-52.60 |
| NE200 | 220 | 15-75 | 5.73-47.23 |
| NE300 | 320 | 15-90 | 4.23-54.73 |
| NE400 | 441 | 15-132 | 12.6-54.7 |
| Узел | Описание |
|---|---|
| Компоновка привода | Электродвигатель и редуктор размещены на приводной плите и закреплены на верхней части корпуса. Направление сборки выбирается по расположению приводной части. |
| Тяговый орган и ковши | Цепной ковшовый орган состоит из пластинчатой цепи и ковшей; цепь работает по звёздочкам, ковши закрепляются на цепи с определённым интервалом. |
| Регулирование высоты | Элеватор выполняется на требуемую высоту под задачу, чтобы удовлетворить требования технологической линии. |
| Приводная звёздочка и передача момента | Активная звёздочка связана с шестернёй, редуктором и электродвигателем, обеспечивая привод цепного ковшового органа. |
| Натяжение и стабилизация хода | Пассивная звёздочка меняет направление движения цепи и замыкает контур; грузовой ящик регулирует натяжение пластинчатой цепи и снижает вероятность отклонения/увода. |

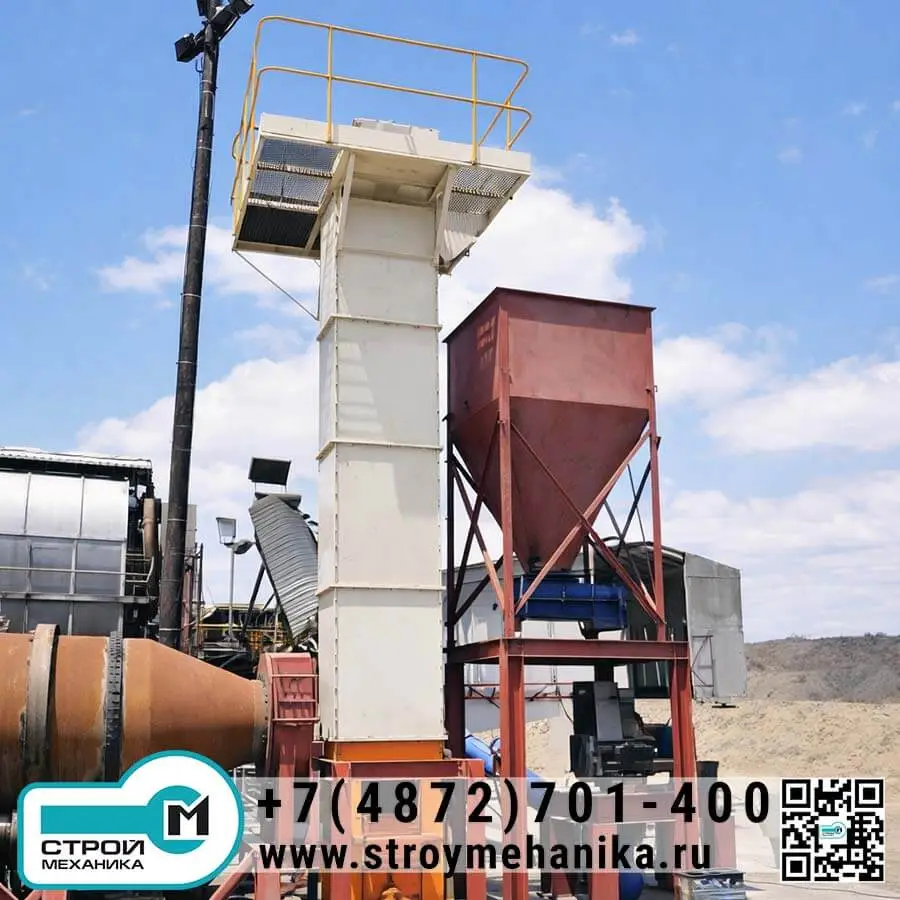

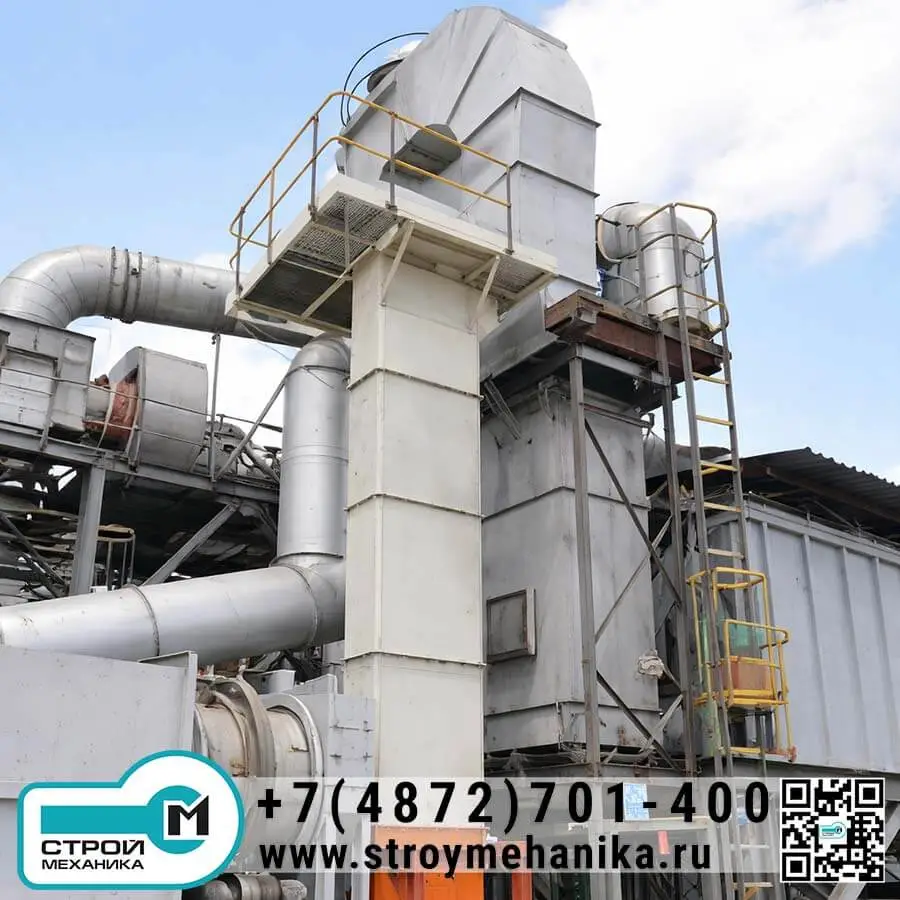

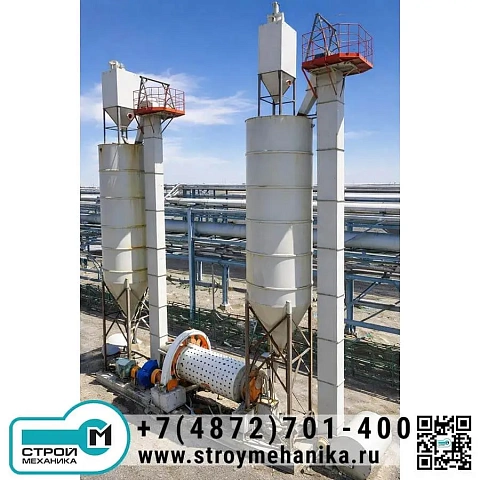

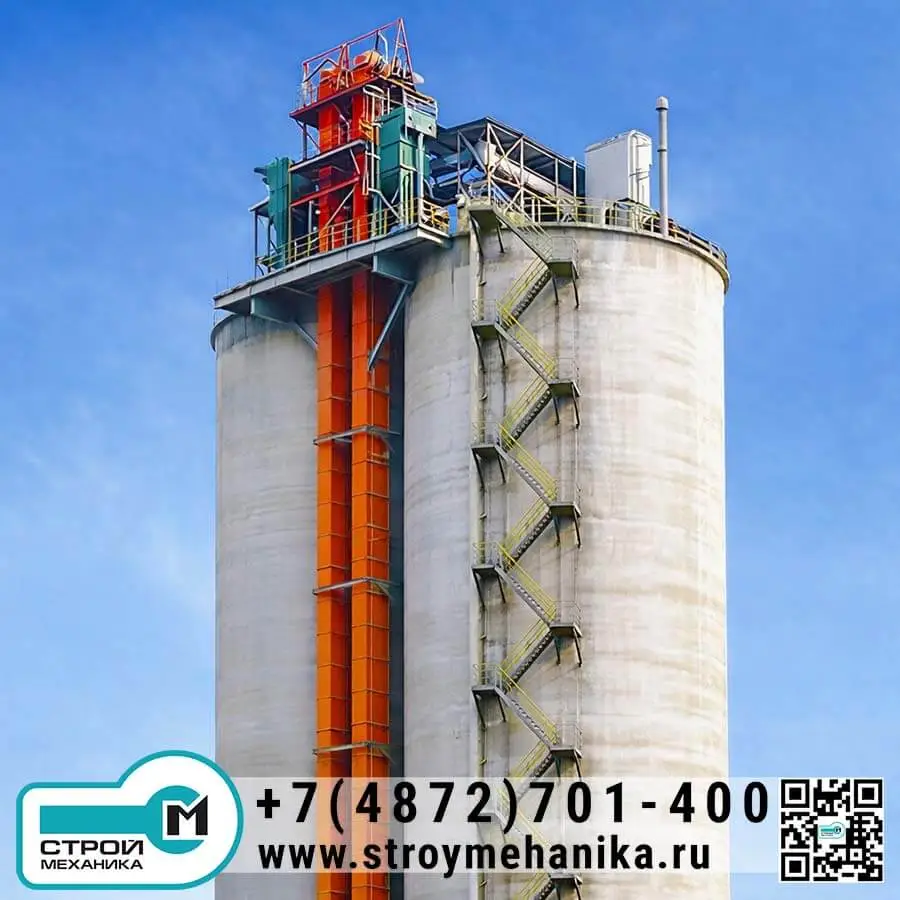

Строительные материалы (цемент, песок, известняк), энергетика (уголь и минеральные фракции), металлургия, химическая промышленность, горнодобывавающие предприятия, линии переработки абразивных материалов и пыльных продуктов — везде, где требуется герметичный вертикальный подъём до 45 м.
