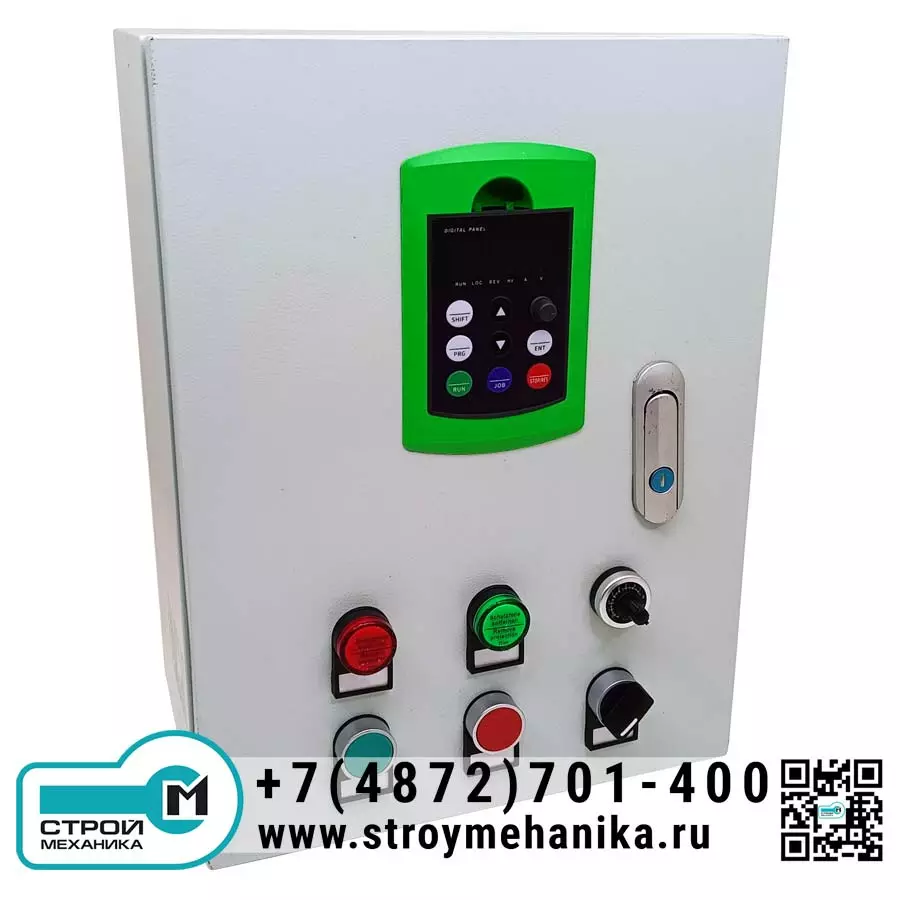

| Тип изделия | Шкаф управления с частотным преобразователем |
| Основное назначение | Плавное регулирование скорости асинхронного электродвигателя с автоматическим поддержанием заданного технологического параметра |
| Диапазон номинальных мощностей | От 1.5 кВт до 400 кВт |
| Питание силовой цепи (сеть) | 380 В, 50 Гц |
| Режимы управления |
• Автоматический (Автомат): работа по заданию с ПИД-регулированием по сигналу датчика. • Ручной (Manual): прямое управление частотой с панели оператора, обход ПИД-контура. • Дистанционный: управление по внешним сигналам (сухой контакт) или через интерфейс связи. |
| Локальный интерфейс оператора |

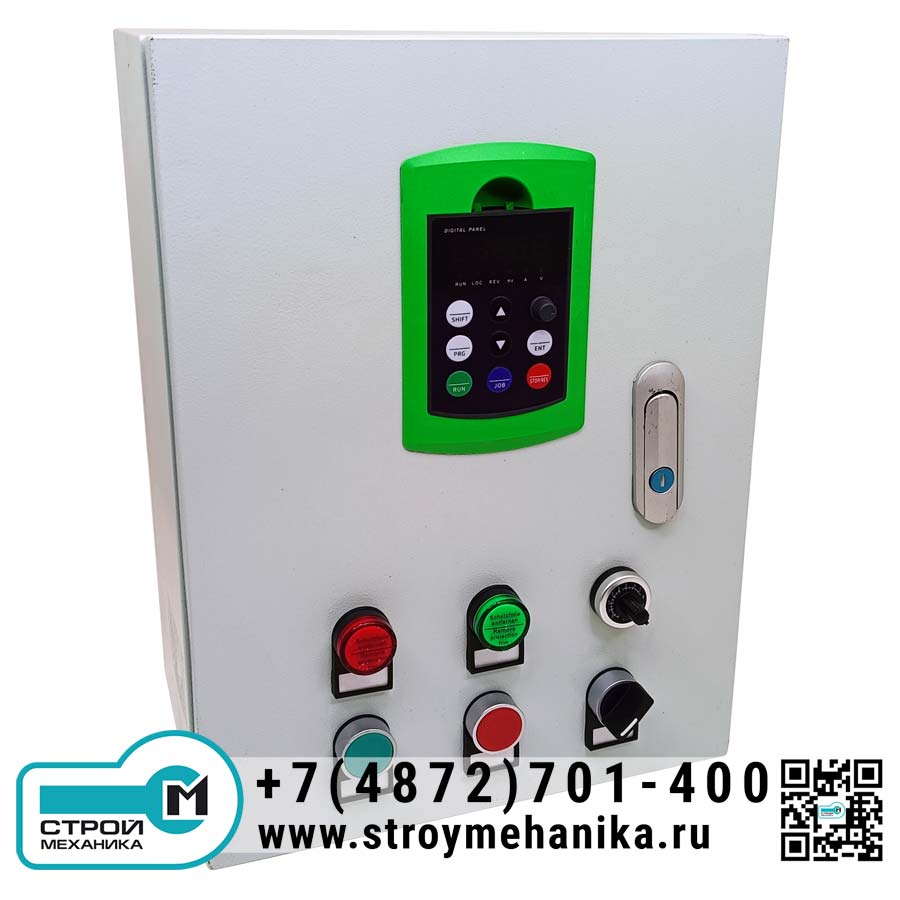

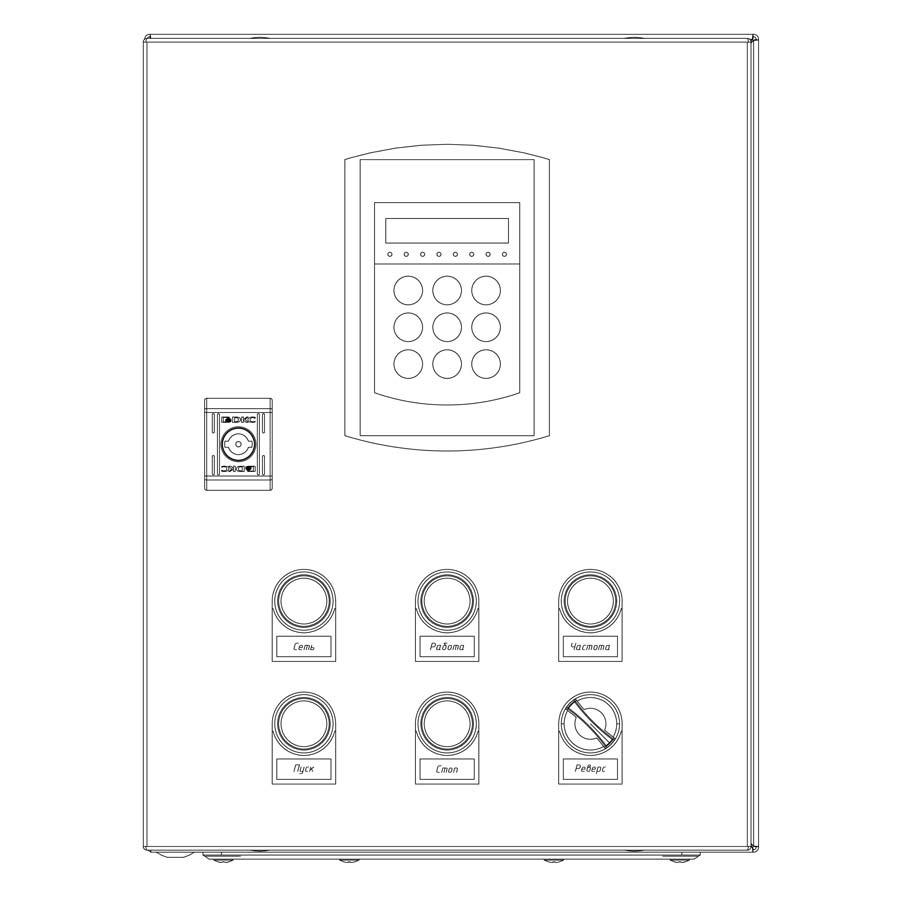

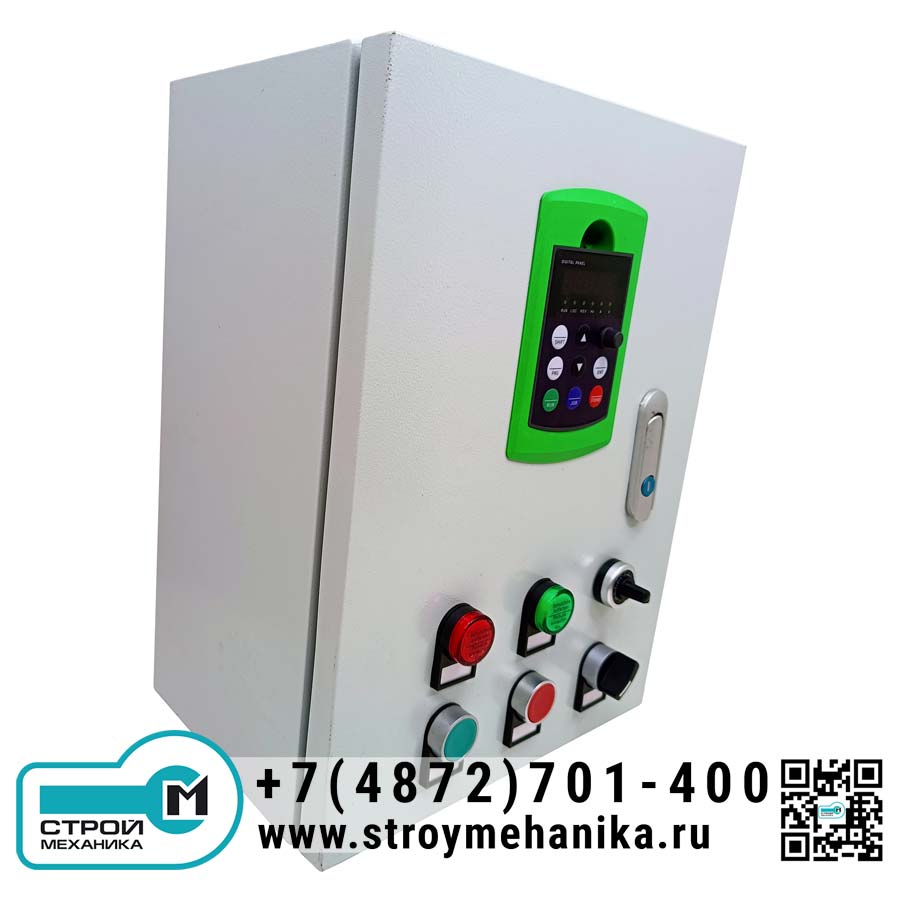

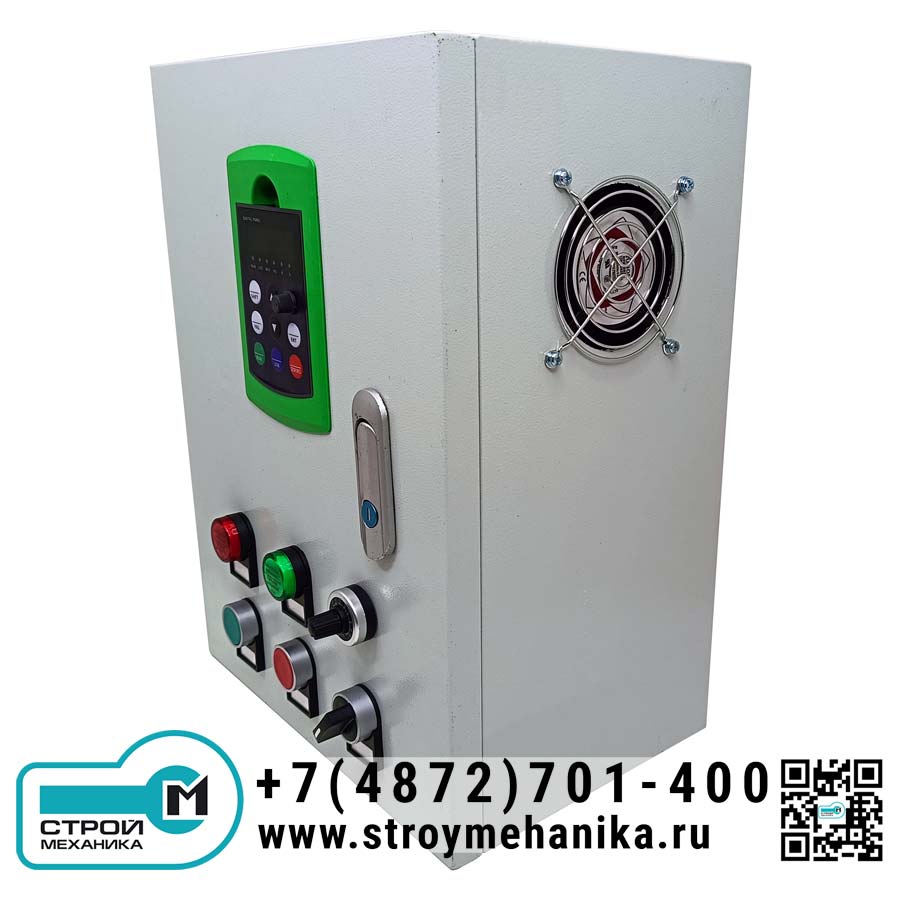

• Кнопки: «Пуск», «Стоп», «Сброс» • Переключатель: «Ручной/Автомат» • Потенциометр для ручного задания частоты (в стандарте) • Светодиодная индикация: «Сеть», «Работа», «Авария», «Режим» |

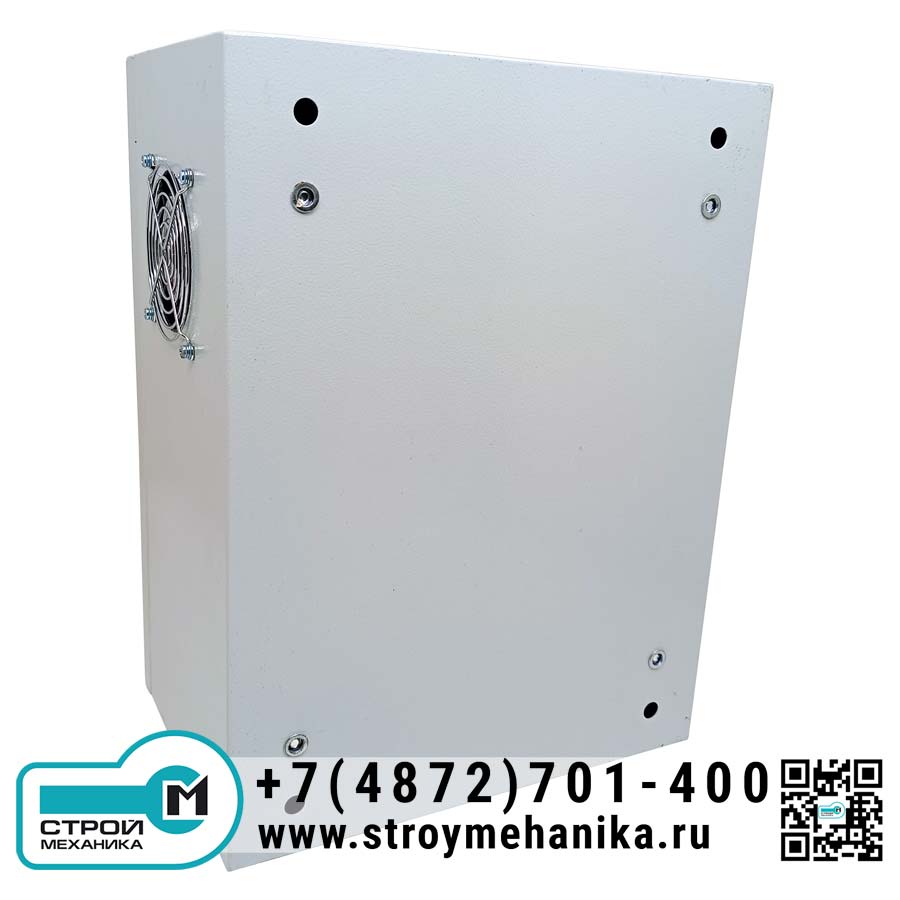

| Тип корпуса | Настенное (шкаф) или напольное (панель, кабинет) исполнение. Для мощностей свыше 90 кВт — напольные шкафы типа GGD |
| Материал корпуса | Холоднокатаная сталь с порошковым покрытием (стандарт). Опционально: нержавеющая сталь (AISI 304, 316) для агрессивных сред |
| Степень защиты оболочки (IP) | Стандартно: IP40, IP44 для внутренней установки. Для сложных условий: IP54, IP65, IP66 |
| Габаритные размеры Ш×В×Г, мм |
Для мощности 1.5–4 кВт: 300×400×200 — 400×500×250 мм Для мощности 5.5–18.5 кВт: 400×500×250 — 500×600×300 мм Для мощности 22–37 кВт: 500×600×250 — 600×1200×370 мм Для мощности 45–75 кВт: 600×1200×370 — 700×1500×400 мм Для мощности 90–400 кВт (шкафы GGD): 700×1500×400 — 1000×2200×600 мм |
| Температура окружающей среды | От -10°C до +40°C |
| Относительная влажность | До 90% |
Шкафы управления с частотными преобразователями (ШУ-ЧП) предназначены для интеллектуального управления асинхронными электродвигателями насосов, вентиляторов и другого технологического оборудования. Основное назначение этих шкафов — точное поддержание заданного технологического параметра за счёт плавного бесступенчатого регулирования скорости вращения вала двигателя. В отличие от простых систем прямого пуска, где регулирование производительности осуществляется методами вроде дросселирования или периодических включений/отключений, ШУ-ЧП реализует принцип частотного управления, обеспечивая максимальную энергоэффективность, стабильность процесса и продление срока службы всего механического тракта.

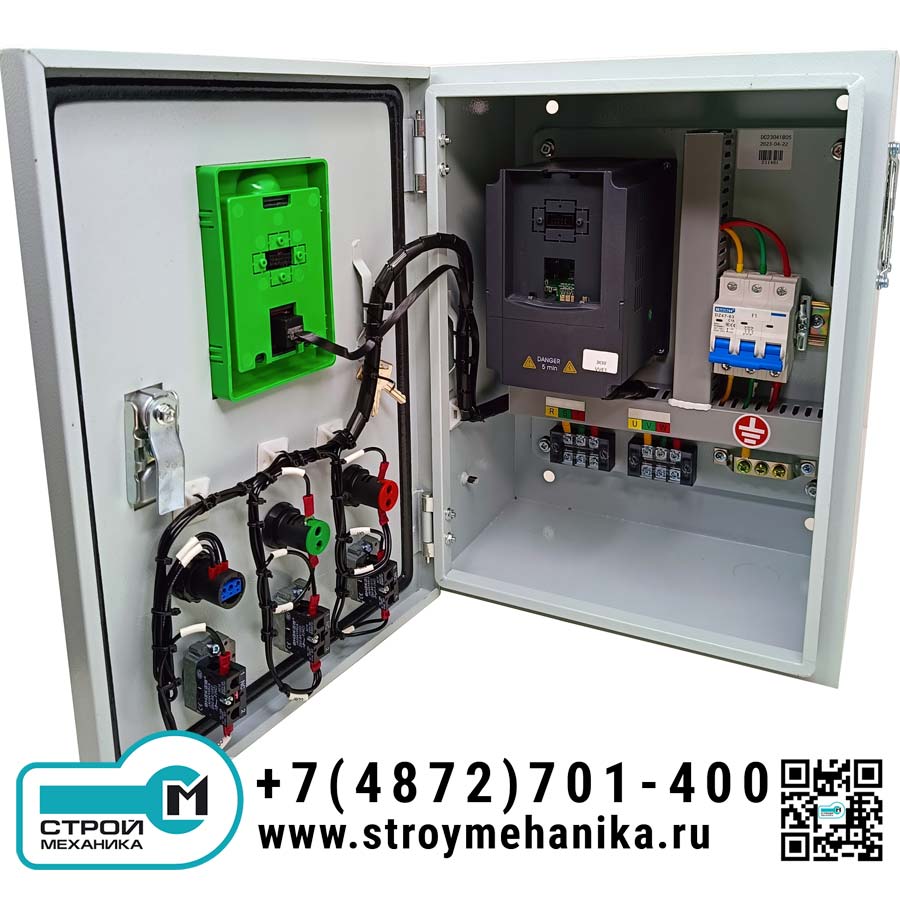

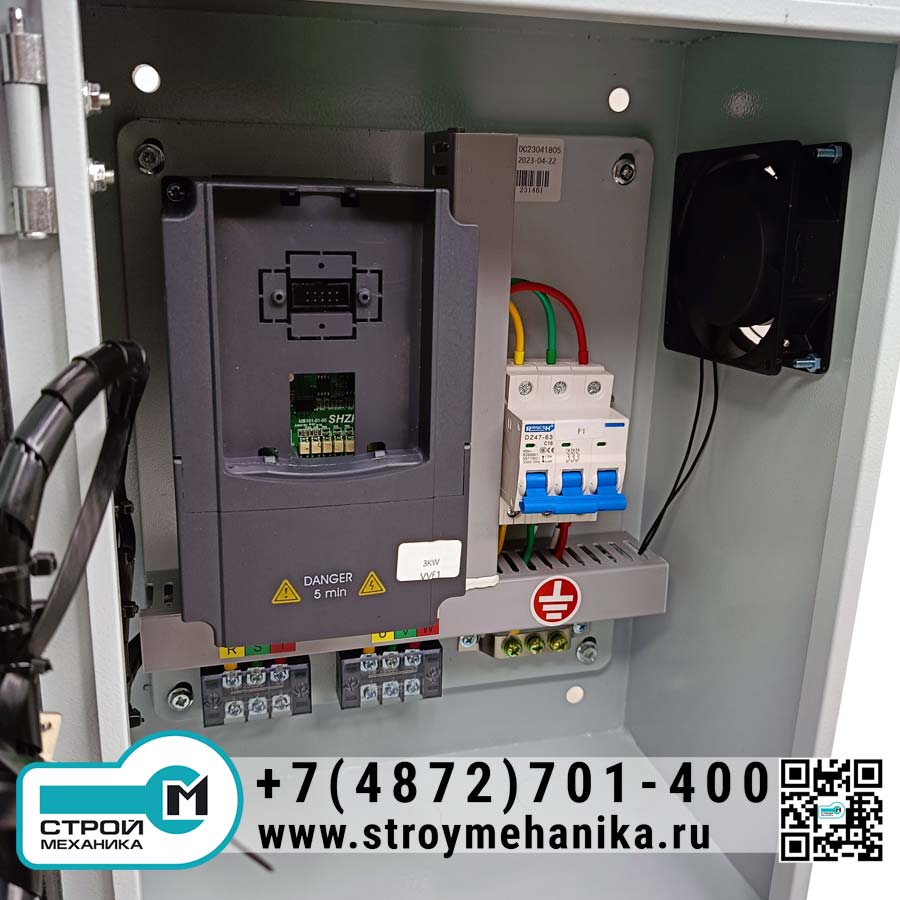

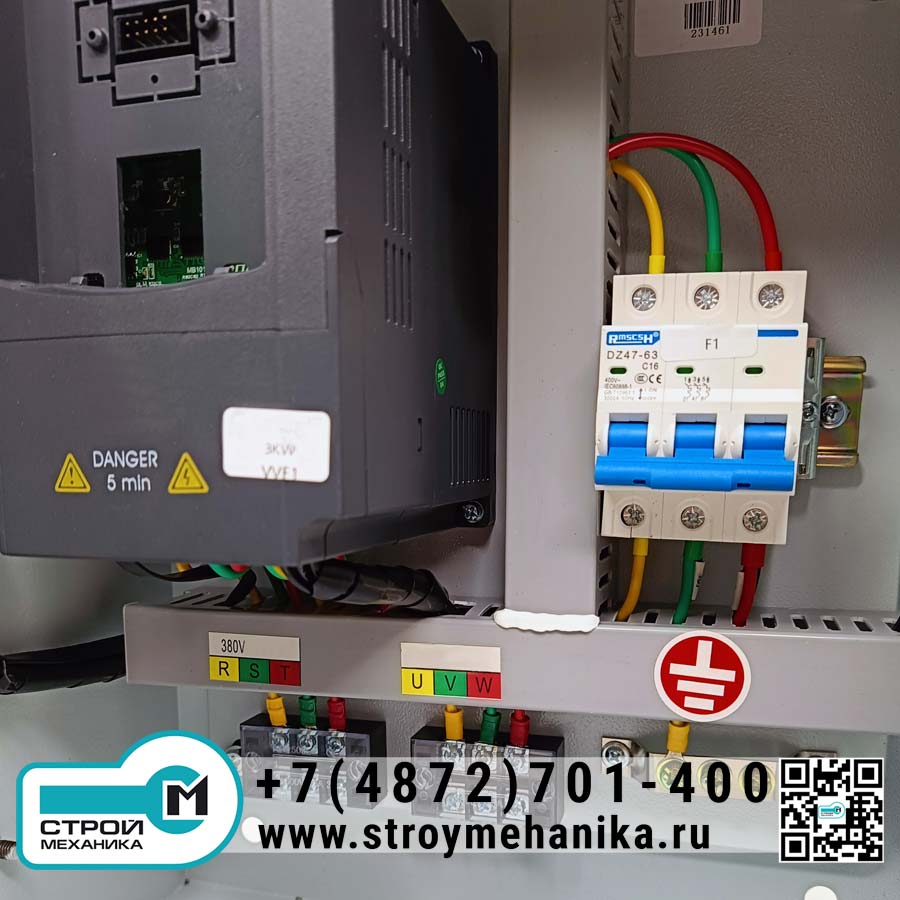

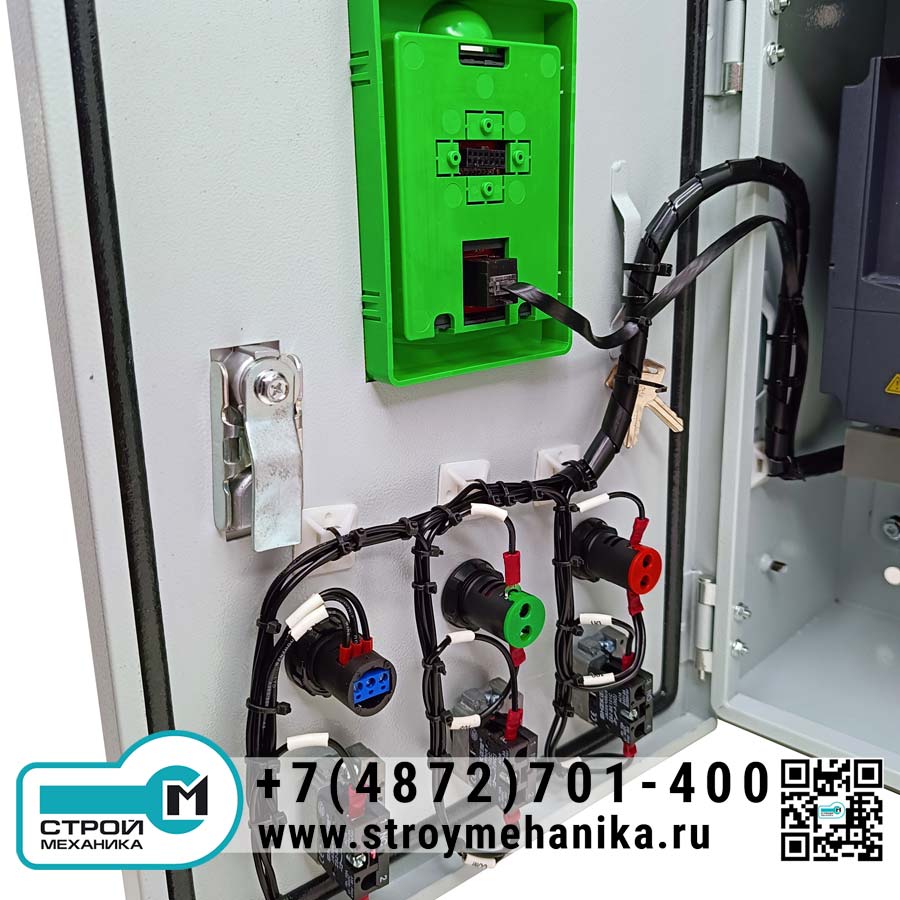

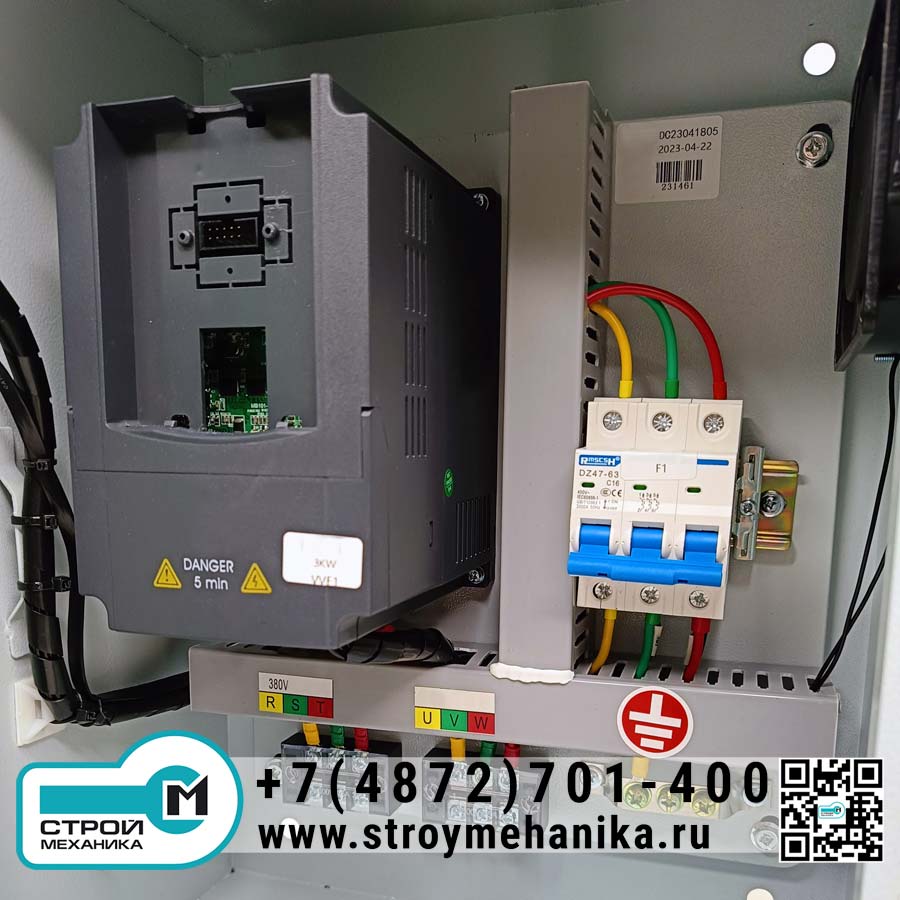

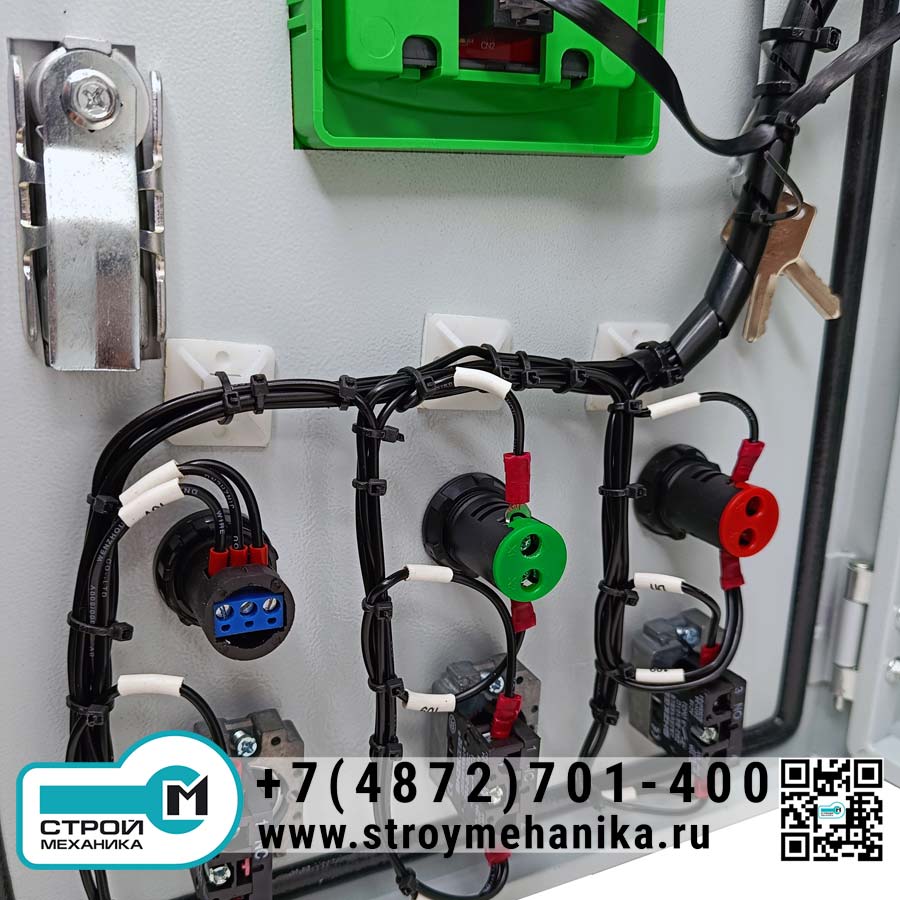

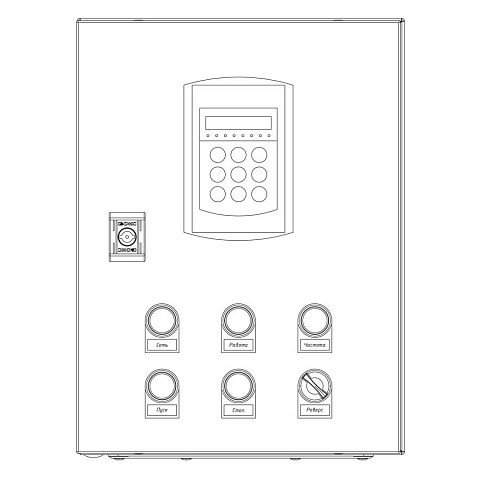

Конструктивно шкаф представляет собой законченный модуль в защитном металлическом корпусе, внутри которого интегрированы все необходимые компоненты для безопасной и автоматизированной работы. Типовой состав включает в себя силовую часть (вводной автоматический выключатель, контакторы, частотный преобразователь, а также элементы управления, автоматики и сигнализации (клеммные колодки, реле). На лицевой панели располагается интерфейс оператора: кнопки «Пуск/Стоп», переключатель режимов «Ручной/Автомат», светодиодная индикация состояния («Питание», «Работа», «Авария»). Функционально шкафы предлагаются в нескольких базовых конфигурациях, отвечающих разным уровням сложности задач.
Базовое (стандартное) исполнение обеспечивает ключевые функции: плавный пуск и останов, защиту двигателя, ручное регулирование частоты и простую автоматизацию.
Благодаря модульному принципу построения, изделия обладают высокой гибкостью и могут быть адаптированы под конкретные требования проекта.
