Стержневая мельница для первичного и грубого помола руд и производства песка серии MB

Цена по запросу

Запросить условия и сроки поставки

Перезвоним в течении 15 минут
Отправим цены и услови поставки
Уточним требования к оборудованию

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Заказать сейчас

Получить конкурентный счет

Описание

Стержневая мельница — это барабанная помольная машина для первичного (грубого) измельчения минерального сырья и получения продукта с более равномерным грансоставом и меньшей долей «перемола» по сравнению с шаровым помолом в аналогичных условиях. Ключевое отличие — в качестве мелющей среды применяются стальные стержни, создающие преимущественно линейный контакт с материалом. Благодаря этому измельчение получается более «селективным»: сначала разрушаются более крупные частицы, а уже измельчённые зёрна в меньшей степени дополнительно истираются, что важно при подготовке материала к обогащению и при производстве искусственного песка.

Оборудование используется для переработки рудных и нерудных материалов (в т.ч. кварц, полевой шпат, галька), для подготовки сырья в обогатительных схемах, а также в песчаных линиях, где требуется стабильная средняя/крупная фракция и хорошая «непрерывность» градации.

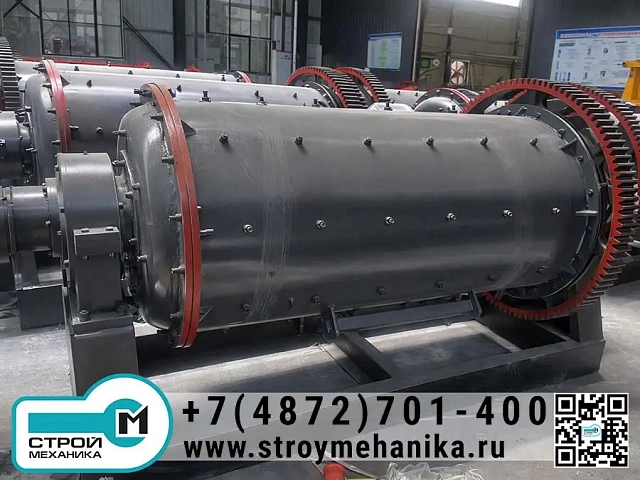

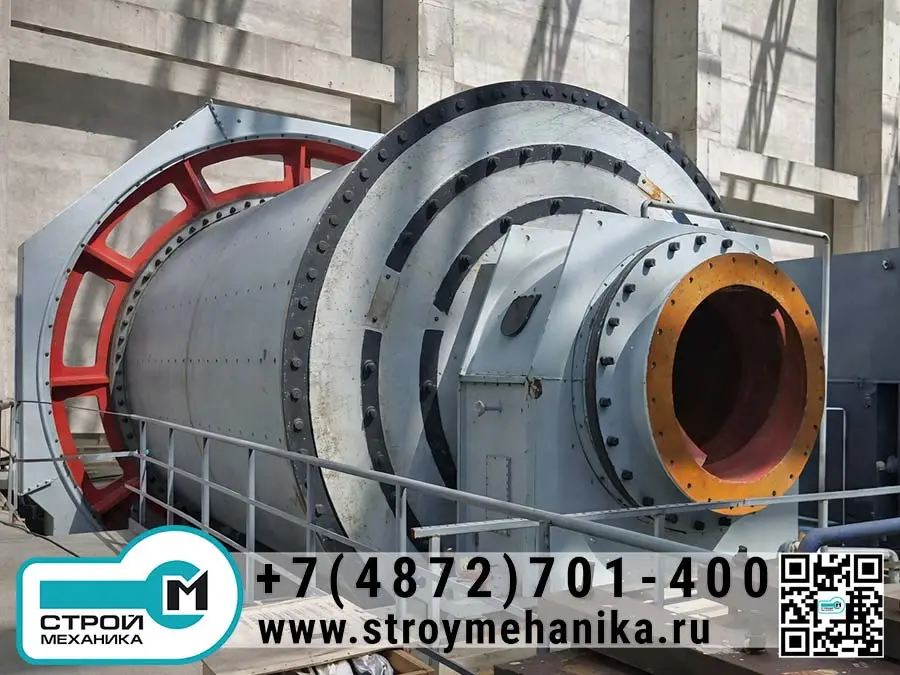

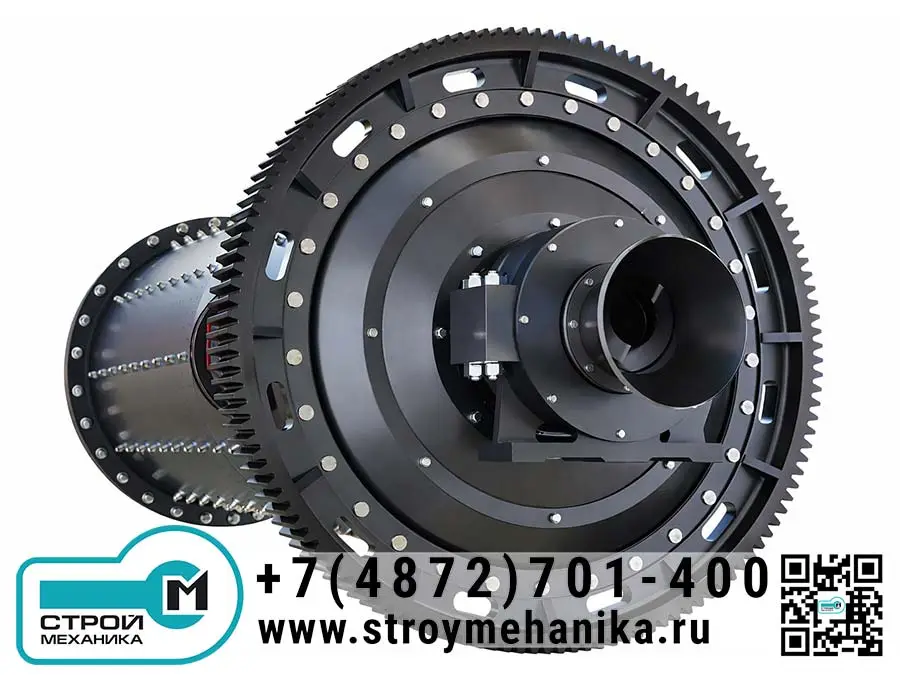

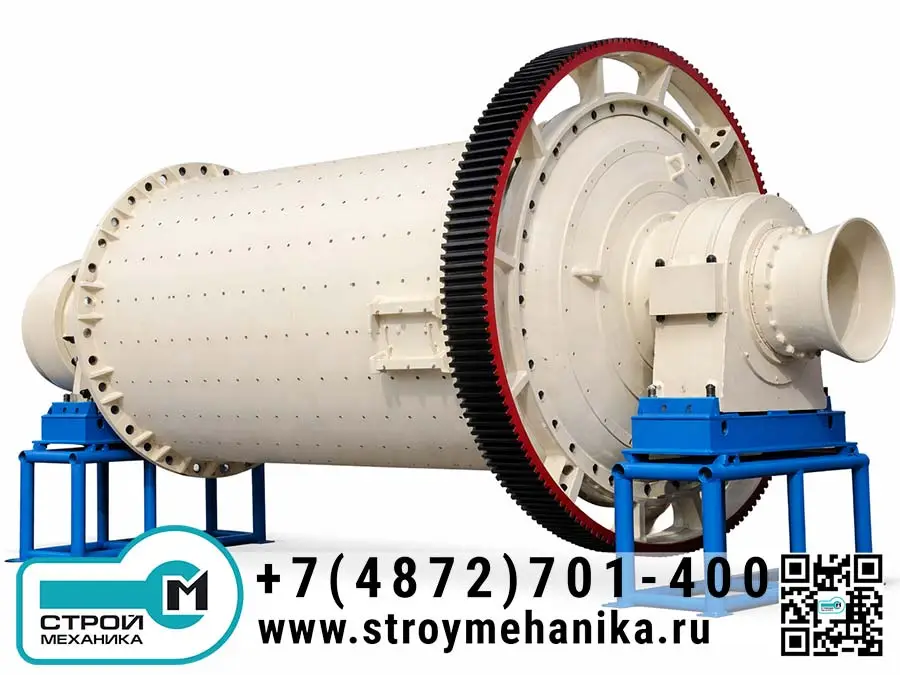

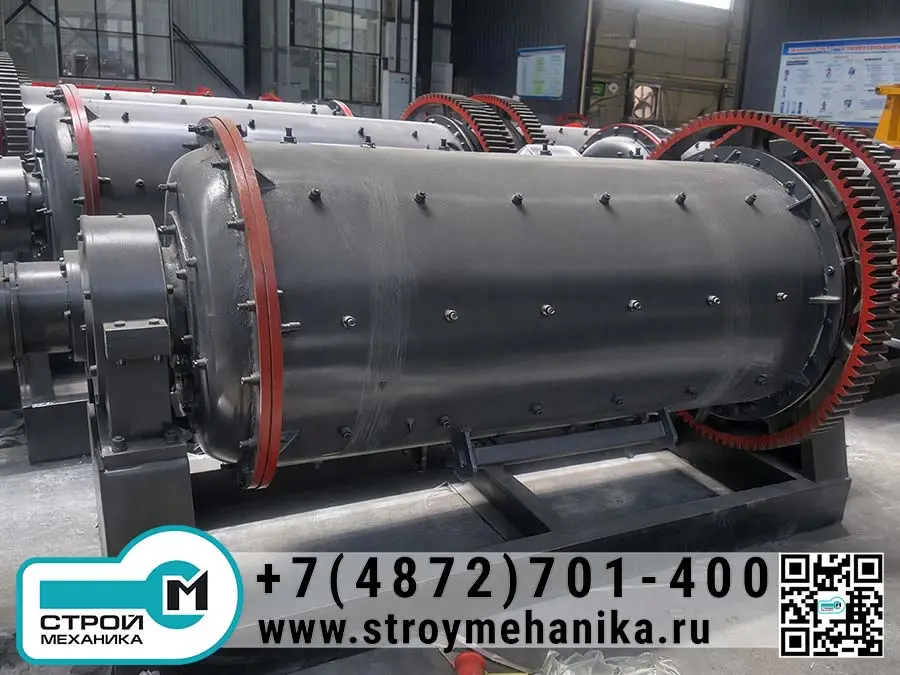

Конструктивно стержневая мельница представляет собой вращающийся цилиндрический барабан с футеровкой, загрузочным и разгрузочным узлами, опорами, а также приводом через редуктор и зубчатую передачу (венец–шестерня). Для получения прогнозируемого результата критичны: правильная загрузка стержней, выбор скорости вращения (для устойчивого каскадирования стержней) и согласование мельницы с классификатором/грохотом в зависимости от схемы (открытый или замкнутый контур).

Принцип работы

Материал подаётся в барабан, заполненный стальными стержнями заданного диаметра и длины. При вращении барабана стержни поднимаются за счёт трения и центробежной составляющей, затем соскальзывают/падают, воздействуя на куски материала ударом и истиранием. Важная особенность — линейное соприкосновение стержней с частицами, благодаря чему уменьшается доля избыточного тонкого класса и повышается однородность продукта при грубом помоле.

Модель	Размер барабана (D×L), мм	Эффективный объём, м³	Масса мелющей среды (стержни/загрузка), т	Частота вращения, об/мин	Мощность, кВт	Крупность разгрузки, мм	Производительность, т/ч	Масса, т
MB0918	φ900×1800	0.85	2.3	38	22	2.5–0.2	6–1.6	6.2
MB0924	φ900×2400	1.15	3.1	38	30	2.5–0.2	10–2.9	6.6
MB1224	φ1200×2400	2.2	6.5	32	55	2.5–0.2	13–5	13.5
MB1530	φ1500×3000	5.0	8	27	75	2.5–0.2	12–5.5	16.71
MB1830	φ1800×3000	6.5	17	22.8	132	2.5–0.2	20–9.5	29.8
MB2122	φ2100×2200	6.7	18	20.9	160	2.5–0.2	27–12	42.5
MB2130	φ2100×3000	9.2	25	20.9	160	2.5–0.2	30–13	43.9
MB2136	φ2100×3600	11.0	28	20.9	200	2.5–0.2	35–14.8	49.4
MB2140	φ2100×4000	12.2	31	20.9	220	2.5–0.2	38–17	50.3
MB2145	φ2100×4500	13.8	35	20.9	250	2.5–0.2	43–19	51.8
MB2430	φ2400×3000	12.2	31	19	250	2.5–0.2	47–22	56.0
MB2436	φ2400×3600	14.6	37	19	280	2.5–0.2	55–26	61.0
MB2730	φ2700×3000	15.3	35	17.5	315	5–0.8	125–37.5	75.6
MB2736	φ2700×3600	18.4	42	17.5	355	5–0.8	150–45	81.8
MB2740	φ2700×4000	20.5	47	17.5	400	5–0.8	165–50	84.3
MB3040	φ3000×4000	25.9	50	16.2	500	5–0.8	206–62	130
MB3245	φ3200×4500	33	56	15.5	630	5–0.8	228–70	138
MB3248	φ3200×4800	34	60	15.5	710	5–0.8	240–74	142
MB3645	3600×4500	40.8	78	14.5	800	5–0.8	270–83	168
MB3654	3600×5400	50	94	14.5	1000	5–0.8	340–103	192

Преимущества

Селективный грубый помол и более ровный грансостав
Стержневая загрузка обеспечивает преимущественно линейный контакт и «мягче» относится к уже измельчённым зёрнам, поэтому продукт часто получается более однородным при грубом помоле и с меньшей долей лишних «пылевидных» фракций.
Широкий выбор типоразмеров под технологию
Линейка покрывает производительности от 1,6 до 340 т/ч и мощности 22–1000 кВт, что позволяет подобрать решение под конкретную подачу, требуемую крупность разгрузки и компоновку линии.

Область применения

Обогащение полезных ископаемых: первичный/подготовительный помол руд (золото, серебро, медь, железные руды и др.) с ориентацией на грубый и средний классы.
Производство искусственного песка и заполнителей: получение стабильной фракции при контролируемом количестве мелочи, подготовка кварца, полевого шпата, гальки и аналогичных материалов.
Переработка шлаков и техногенного сырья: подготовка материала к сортировке, классификации или последующему тонкому помолу.
