Спиральный классификатор для замкнутого цикла измельчения с мельницей

Спиральный классификатор — это аппарат мокрой механической классификации, который разделяет пульпу на «тонкий» продукт (слив/перелив) и «крупный» продукт (пески/возврат) за счёт различия скоростей осаждения частиц в воде/пульпе при разных размерах и плотности. В технологических схемах его чаще всего устанавливают после шаровой/стержневой мельницы: классификатор отбирает готовый тонкий класс в слив, а крупную фракцию (пески) возвращает обратно в мельницу на домол, формируя замкнутый цикл и более стабильную крупность продукта.

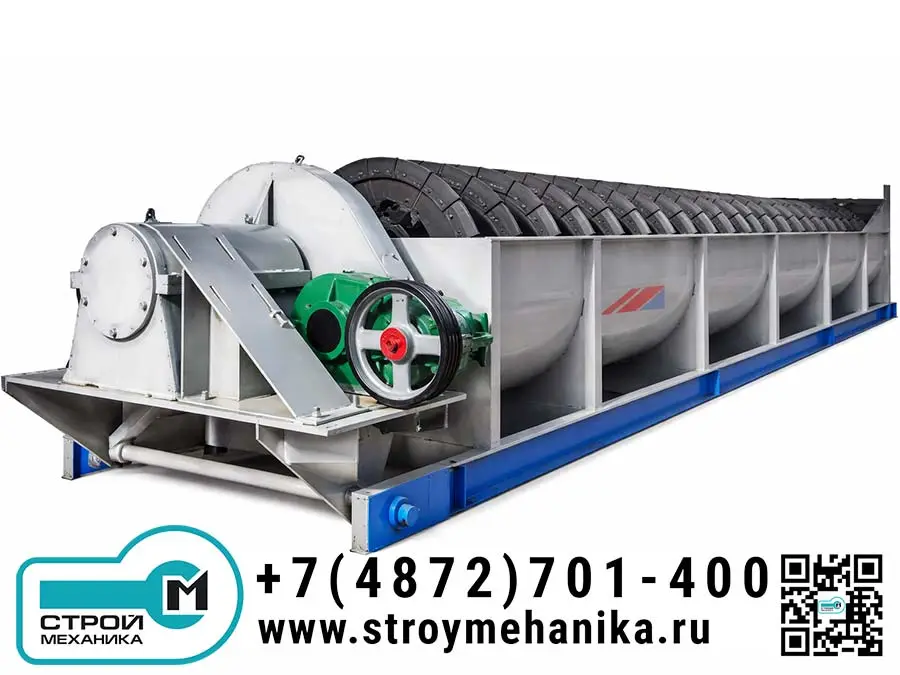

Конструктивно оборудование представляет собой наклонный жёлоб (ванну/корпус) с одним или двумя шнеками (спиралями), приводным узлом и механизмом подъёма/регулировки положения спирали. В рабочем объёме пульпа успокаивается: тонкие частицы удерживаются во взвешенном состоянии и уходят через перелив, а крупные частицы оседают на дно и шнеком перемещаются вверх к разгрузке «песков». Такой принцип позволяет одновременно решать задачи классификации, обезшламливания и частичного обезвоживания песков в зависимости от режима.

Принцип работы

Пульпа подаётся в жёлоб классификатора и распределяется по зоне осаждения. Частицы начинают разделяться по скорости падения: крупные и/или более плотные частицы быстрее уходят вниз, тонкие остаются во взвеси.

Тонкий класс вместе с водой переливается через порог и уходит в слив (дальше — на сгущение/флотацию/фильтрацию или как готовый тонкий продукт).

Осевшие «пески» подхватываются витками спирали и транспортируются вверх по наклонной ванне к разгрузке возврата; далее они подаются обратно в мельницу или на следующую стадию, в зависимости от схемы.

Для поддержания стабильной границы разделения на практике настраивают: угол установки/подъём спирали, скорость вращения шнека, уровень пульпы (высоту перелива) и плотность питания. Эти параметры напрямую влияют на «тонкость» слива и количество возвратных песков.

Преимущества

• Точная классификация в замкнутом цикле «мельница–классификатор»
• Классификатор стабилизирует гранулометрию: тонкий класс уходит в слив, а крупный класс автоматически возвращается на домол, это повышает управляемость процесса измельчения.
• Выбор типа под требуемую «тонкость» и режим
• Наличие схем высокопороговый/погружной и одно-/двухспиральный позволяет подобрать аппарат под нужную производительность и требуемый размер разделения. На практике погружные исполнения чаще применяют, когда нужна более тонкая классификация и стабильный слив, а высокопороговые — когда требуется более грубое разделение и высокая песковая производительность.
• Одновременные функции: классификация + обезшламливание + частичное обезвоживание
• За счёт осаждения и транспортирования песков спиральный классификатор способен одновременно выполнять удаление шлама, частичное обезвоживание крупного продукта и разделение по крупности — полезно для песчаных и обогатительных линий, где важна «чистота» грансостава.
• Простая и ремонтопригодная конструкция
• Типовая компоновка (привод, спираль, ванна, подъёмный механизм, нижняя опора/подшипниковый узел, разгрузочный узел) удобна для обслуживания и понятна в эксплуатации, что снижает риски простоев при регламентных работах.

Область применения

• Обогащение руд (ГОК/ОФ): классификация пульпы в замкнутом цикле с шаровыми/стержневыми мельницами, подготовка питания на флотацию/гравитацию/магнитную сепарацию.
• Песчаные линии и промывка: классификация песков/тонких фракций, разделение материала после мокрого дробления или промывки.
• Строительные материалы: подготовка сырья и «доводка» грансостава в мокрых процессах, где требуется стабильный тонкий/крупный продукт.
