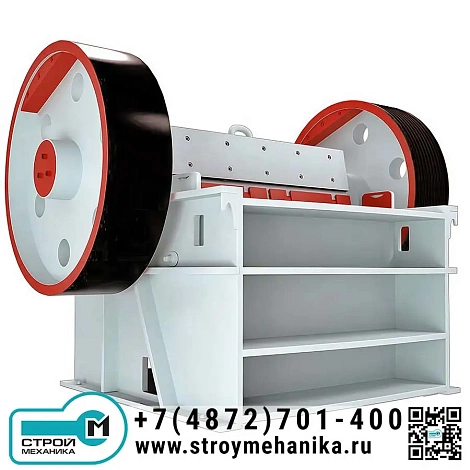

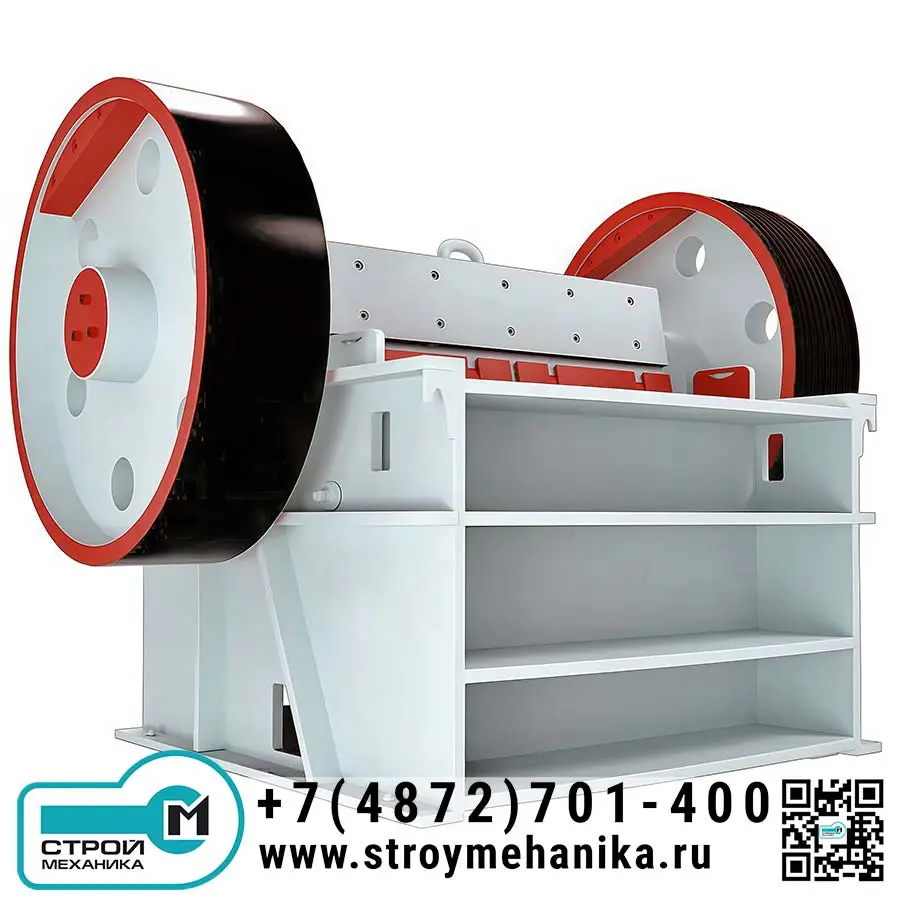

Щековая дробилка тонкого дробления серии PEX (вторичная/тонкая стадия)

Щековая дробилка серии PEX — специализированная машина среднего и тонкого дробления для получения более мелкого продукта (типично в диапазоне 10–60 мм при настройке разгрузочной щели). Применяется как вторичная дробилка после первичного щекового/гусеничного/модульного узла либо как самостоятельный агрегат в линиях малой и средней производительности. Диапазон по серии: питание 120–250 мм, мощность 15–55 кВт, производительность 5–105 т/ч.

Щековая дробилка тонкого дробления PEX предназначена для участков, где требуется аккуратно “додробить” материал после первичной стадии и получить более стабильный по крупности продукт для грохочения, конусной доработки либо дальнейшего использования в составе ДСК. В отличие от классических «грубых» щековых дробилок (первичного дробления), серия PEX ориентирована на более тонкую настройку разгрузочной щели, чтобы формировать мелкую фракцию с минимальными отклонениями по грансоставу в заданном диапазоне.

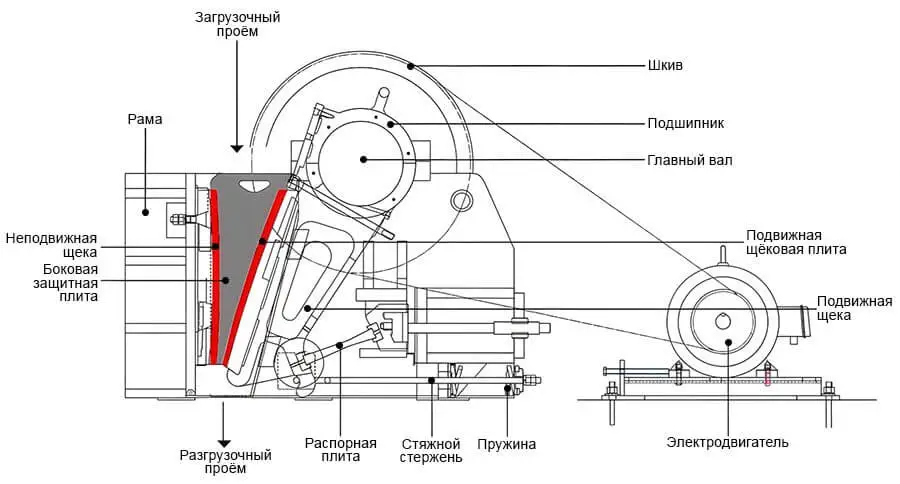

Конструктивно это компрессионная дробилка: разрушение происходит за счёт сжатия и раскалывания кусков между неподвижной и подвижной щеками. Для тонкого дробления особенно важно, чтобы материал многократно проходил зоны сжатия по мере продвижения вниз по камере — поэтому практическую роль играет геометрия камеры и траектория движения подвижной щеки, что повышает эффект “дробления в объёме” и улучшает выход мелкой фракции.

PEX-дробилку целесообразно выбирать для твёрдых и пород средней твердости и руд (гранит, базальт, известняк и т. п.) именно тогда, когда ударная дробилка становится менее выгодной по износу на абразивных материалах, а от вторичной стадии требуется экономичная и стабильная работа с регулируемой крупностью продукта. Общие свойства щековых дробилок как класса — простая кинематика, надёжность, ремонтопригодность и работа по принципу сжатия — хорошо описаны в отраслевых руководствах и технических обзорах.

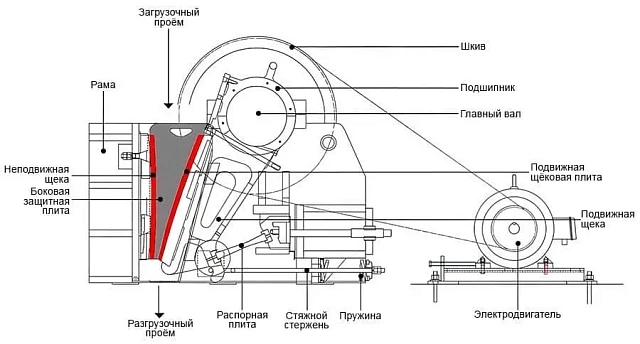

Принцип работы

1. Подача: материал поступает в камеру через загрузочное окно и попадает между неподвижной и подвижной щеками.
2. Сжатие/раскалывание: электродвигатель вращает эксцентриковый вал; подвижная щека совершает возвратно-поступательное движение и периодически приближается к неподвижной, создавая давление, при котором куски разрушаются.
3. Продвижение вниз и повторное дробление: под действием силы тяжести материал опускается в нижние зоны камеры, где происходит повторное сжатие до достижения требуемого размера.
4. Разгрузка: продукт выходит через нижнюю щель; частицы, которые крупнее заданной настройки, остаются в камере до тех пор, пока не будут раздроблены до проходного размера.

Преимущества

• Тонкое дробление с регулируемой крупностью: настройка разгрузочной щели позволяет получать мелкий продукт под грохочение/пересев/вторичные операции (типично 10–60 мм по назначению серии).
• Компрессионный принцип разрушения (сжатие), который в практике считается более универсальным для широкого набора горных пород и руд; подходит для абразивных материалов при корректном подборе износостойких плит.
• Стабильная работа во вторичной стадии: PEX-модели рассчитаны на режим “додробления” после первичного агрегата — в этом режиме обычно важны повторяемость грансостава и экономичность.
• Компактность и удобство встраивания в ДСК/модульные/мобильные решения, когда место под узел ограничено.
• Простая и ремонтопригодная конструкция щековой дробилки как класса (доступ к плитам щёк, типовые регламентные операции), что снижает простои при плановом обслуживании.

Область применения

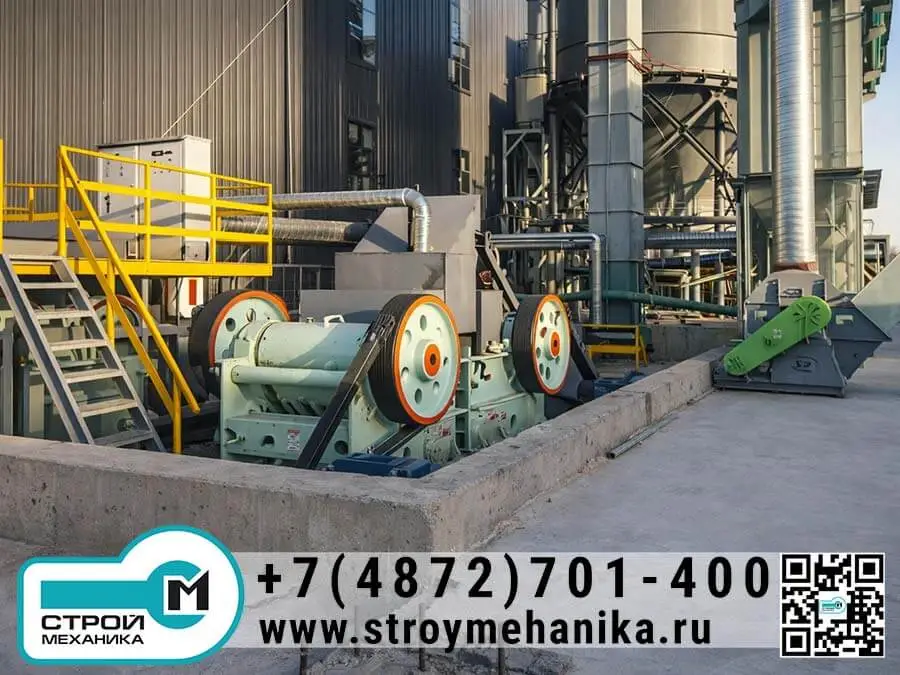

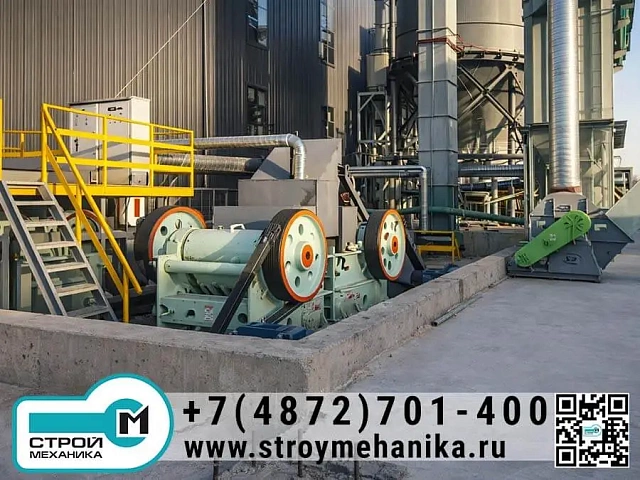

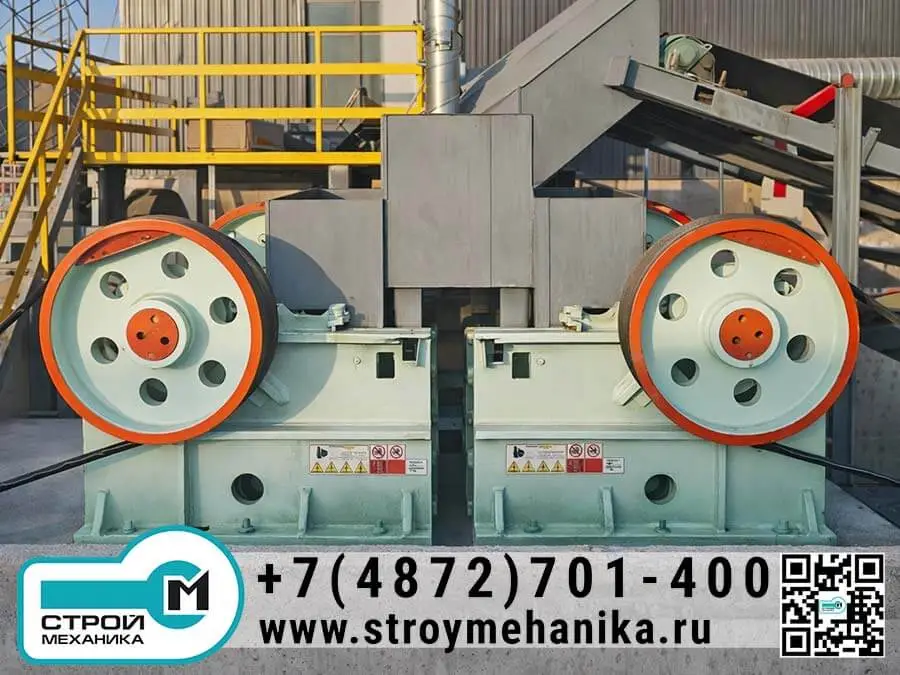

• Дробильно-сортировочные комплексы (ДСК): вторичная/тонкая стадия после первичного дробления с последующим грохочением по фракциям.
• Горнодобыча и переработка руд: подготовка материала к дальнейшему измельчению/обогащению за счёт получения более мелкой, технологичной крупности.
• Производство щебня и инертных материалов: получение мелких фракций из гранита/базальта/известняка и других распространённых пород.
• Рециклинг минеральной части строительных материалов (при корректной организации линии по металлоотделению и сортировке): доведение крупности до уровня, удобного для разделения и повторного использования.
