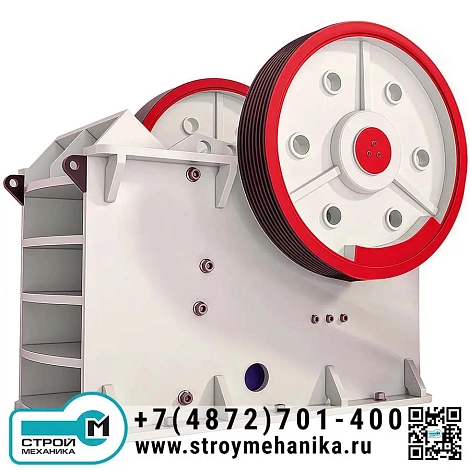

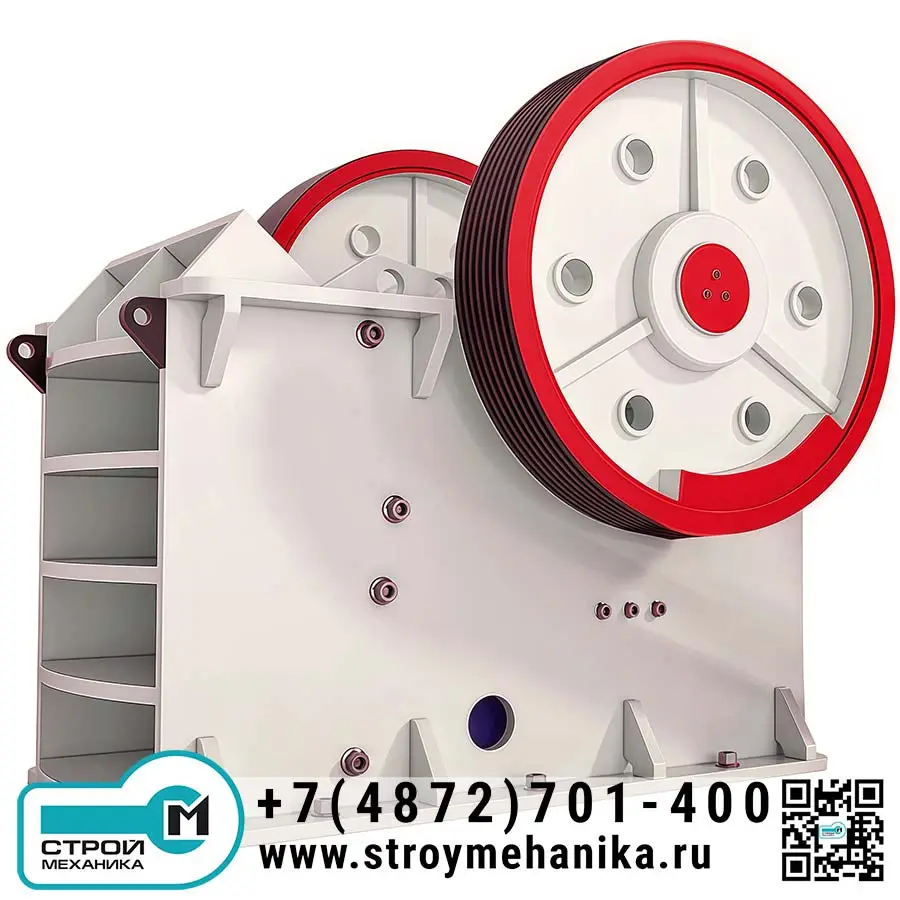

Щековая дробилка серии PE для первичного (грубого) дробления

Щековая дробилка PE — базовое оборудование первичного дробления для карьеров, горнодобывающих и перерабатывающих линий нерудных материалов. Рабочий процесс основан на раздавливании (сжатии) материала между неподвижной и подвижной щеками; подходит для дробления твёрдых пород (гранит, базальт и др.) и рудного сырья. Типовой диапазон по серии: крупность питания 100–1200 мм, мощность 30–280 кВт, производительность 0–1200 т/ч.

Щековая дробилка серии PE предназначена для первичного дробления крупнокускового сырья с получением продукта, удобного для дальнейшего вторичного дробления (конусного/ударного) или для подачи на грохочение. Главная задача оборудования — стабильно перерабатывать крупный материал, формируя управляемый грансостав при высокой механической прочности узлов и предсказуемой кинематике. Типичный коэффициент дробления для щековых дробилок относится к диапазону 3–6 (в отдельных случаях выше), что делает их стандартом первой стадии в дробильно-сортировочных комплексах.

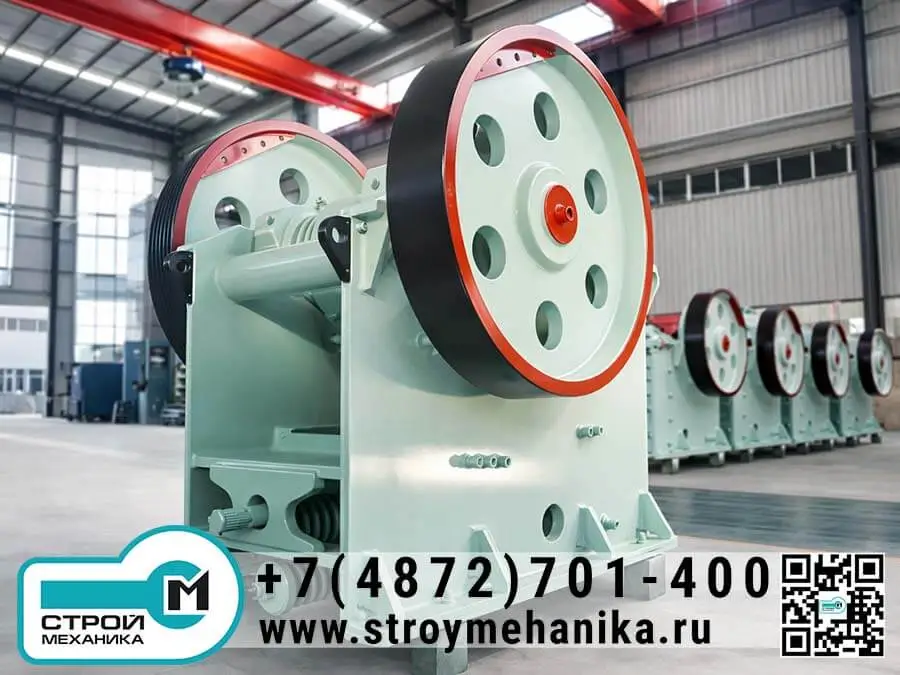

Конструктивно дробилка представляет собой силовую раму (цельную/сборную), узел подвижной и неподвижной щеки со сменными износостойкими плитами, эксцентриковый вал с маховиком, механизм регулировки разгрузочной щели и ремённый привод от электродвигателя. Такая компоновка обеспечивает устойчивую работу под переменной подачей и позволяет настраивать требуемую крупность продукта за счёт изменения выходной щели.

Дробилка применяется как в горных работах (руды железа, меди, золота и т. п.), так и в производстве щебня и песчано-гравийных смесей. На практике щековая дробилка особенно эффективна на первом этапе, когда требуется «снять» крупность до диапазона, оптимального для более тонких стадий (вторичное/третичное дробление), либо для получения промежуточных фракций.

Для промышленной эксплуатации критичны изнашиваемые элементы (плиты щёк, боковые плиты и др.) — именно они определяют стабильность работы и себестоимость тонны готового продукта. В отраслевой практике широко применяются износостойкие марганцовистые стали и оптимизированные профили плит для увеличения ресурса.

Принцип работы

1. Подача материала: сырьё поступает сверху в дробильную камеру и заполняет пространство между подвижной и неподвижной щеками.
2. Дробление сжатием: электродвигатель вращает эксцентриковый вал; подвижная щека совершает возвратно-поступательное движение и периодически приближается к неподвижной щеке, раздавливая материал.
3. Разгрузка и повторение цикла: материал нужной крупности выходит снизу через разгрузочное окно; маховик стабилизирует ход, а подвижная щека возвращается для следующего цикла. Крупность продукта задаётся регулировкой разгрузочной щели (клиновая/гидравлическая).

Преимущества

• Эффективное первичное дробление крупного материала с формированием стабильного продукта для вторичных стадий (конус/удар/грохот).
• Регулируемая крупность продукта за счёт настройки разгрузочной щели.
• Высокая ремонтопригодность: ключевые узлы (плиты щёк, боковые плиты и др.) являются сменными изнашиваемыми элементами; правильный подбор износостойких материалов и профиля увеличивает ресурс.
• Простая и понятная кинематика (эксцентриковый вал, маховик, механизм щеки) обеспечивает устойчивую работу при переменной подаче.

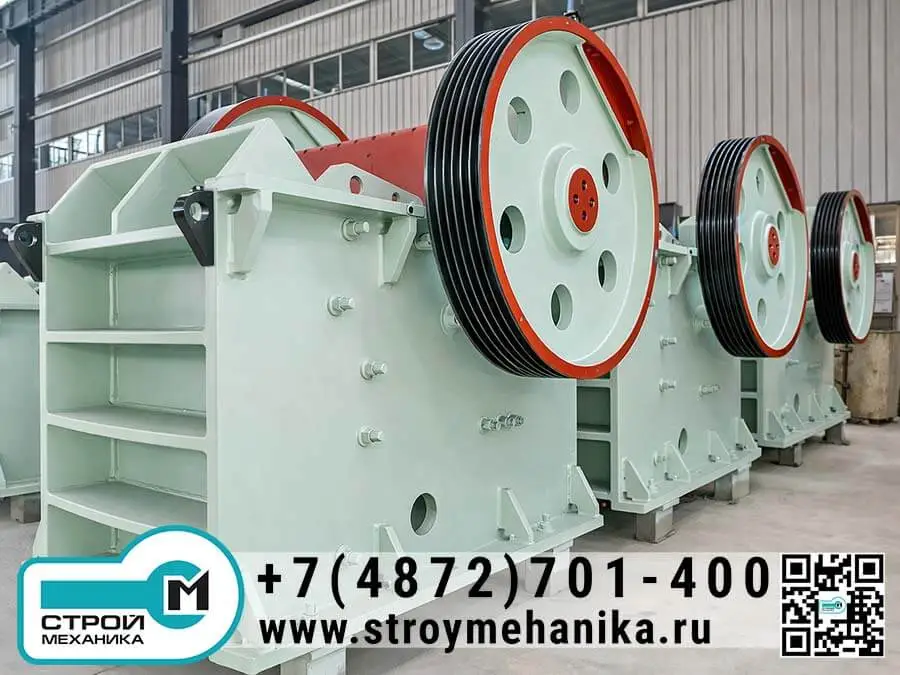

• Широкий модельный ряд от PE250x400 до PE1500x1800 позволяет подобрать решение под требуемую крупность питания и производительность линии.

Область применения

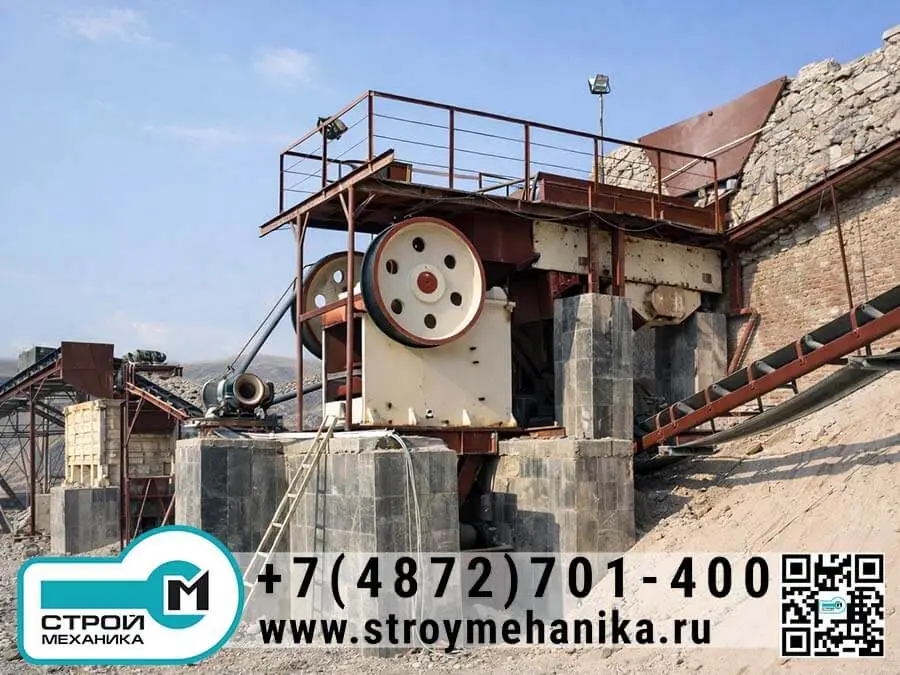

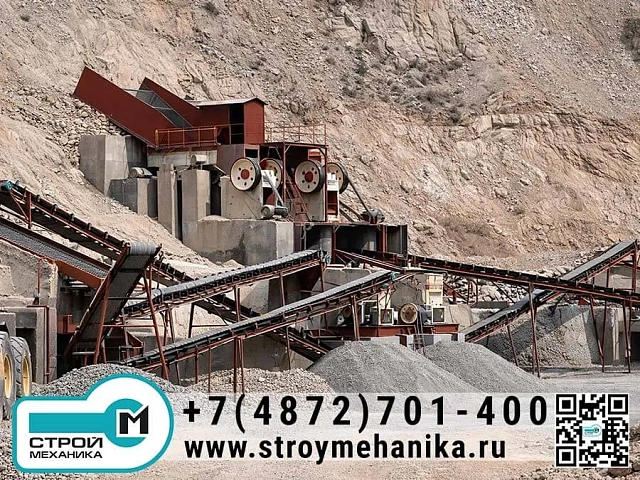

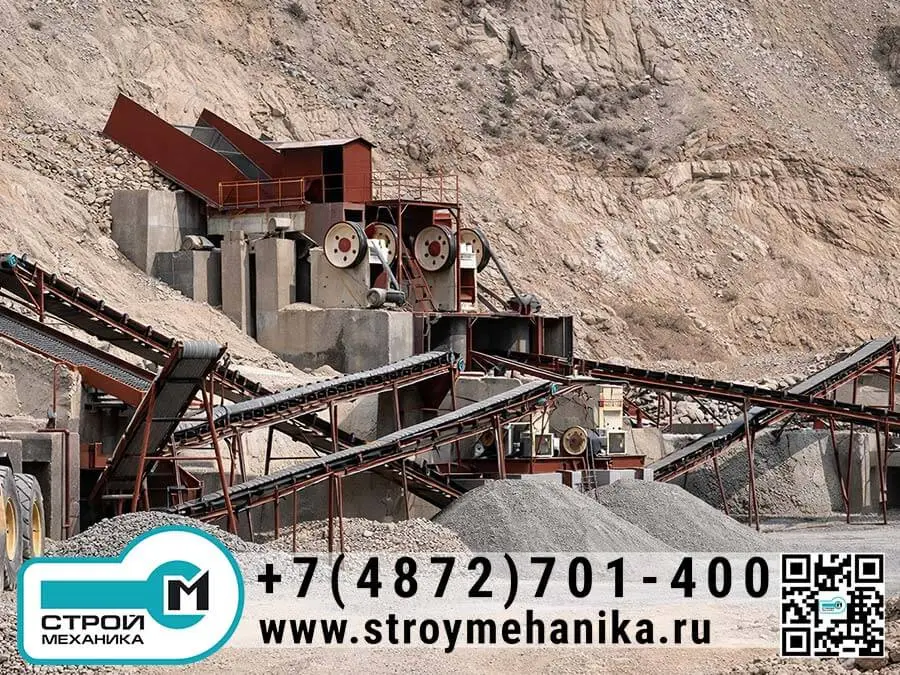

• Карьеры и ДСК: первичное дробление гранита, базальта, известняка и других пород для получения щебня и промежуточных фракций.
• Горнодобыча: подготовка рудного сырья (железная руда, медные руды и др.) перед стадиями тонкого дробления и измельчения.
• Переработка строительных материалов: как первая ступень в схемах переработки камня и минеральных материалов в составе технологических линий.
