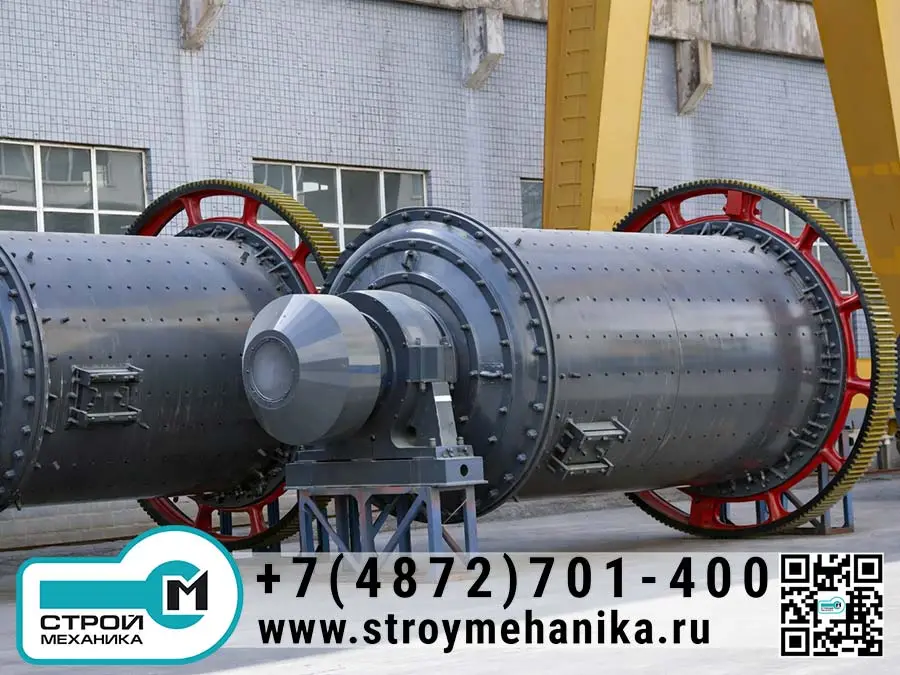

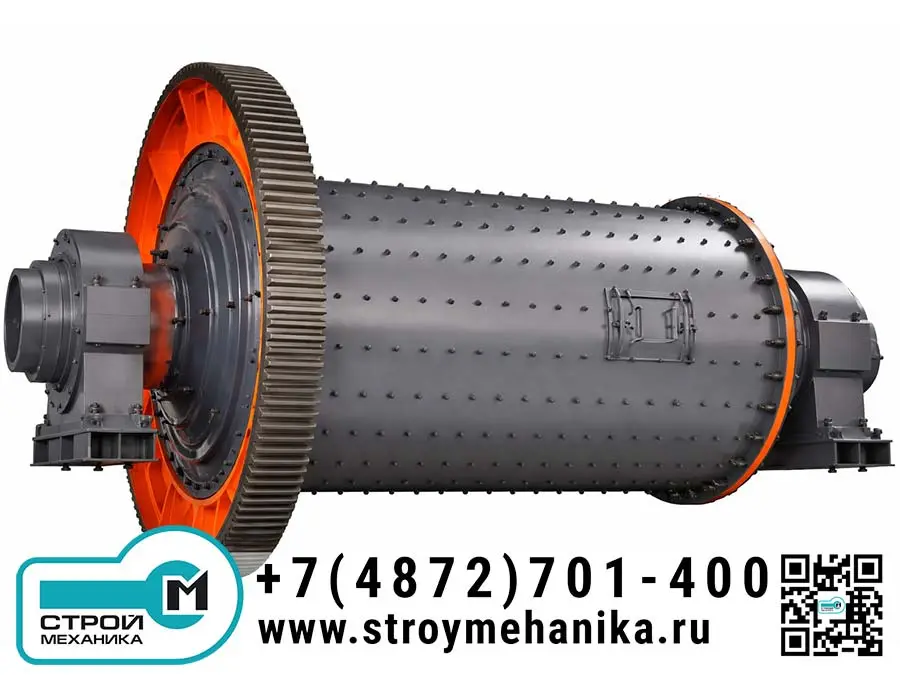

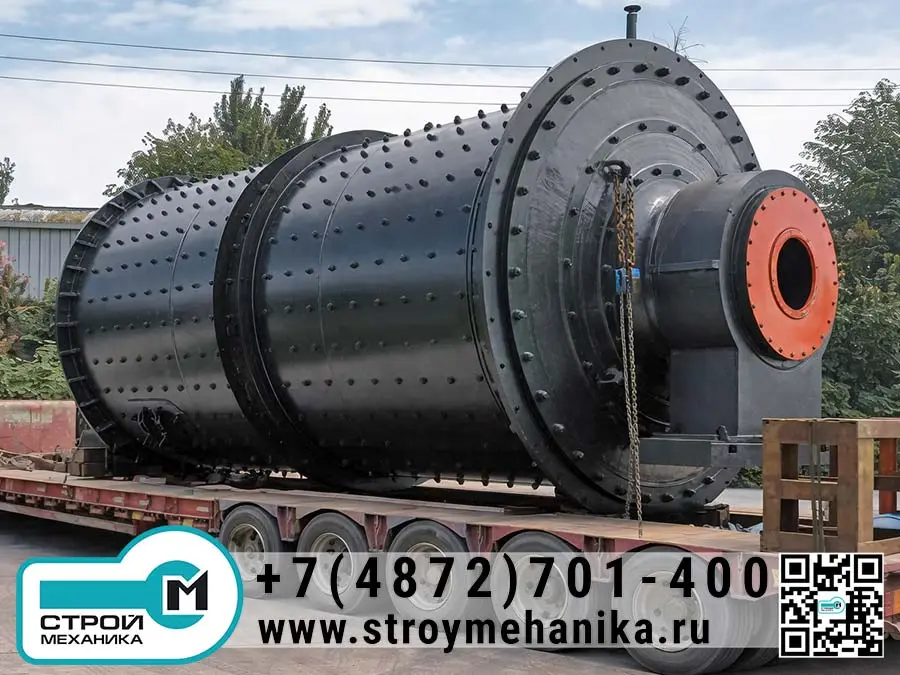

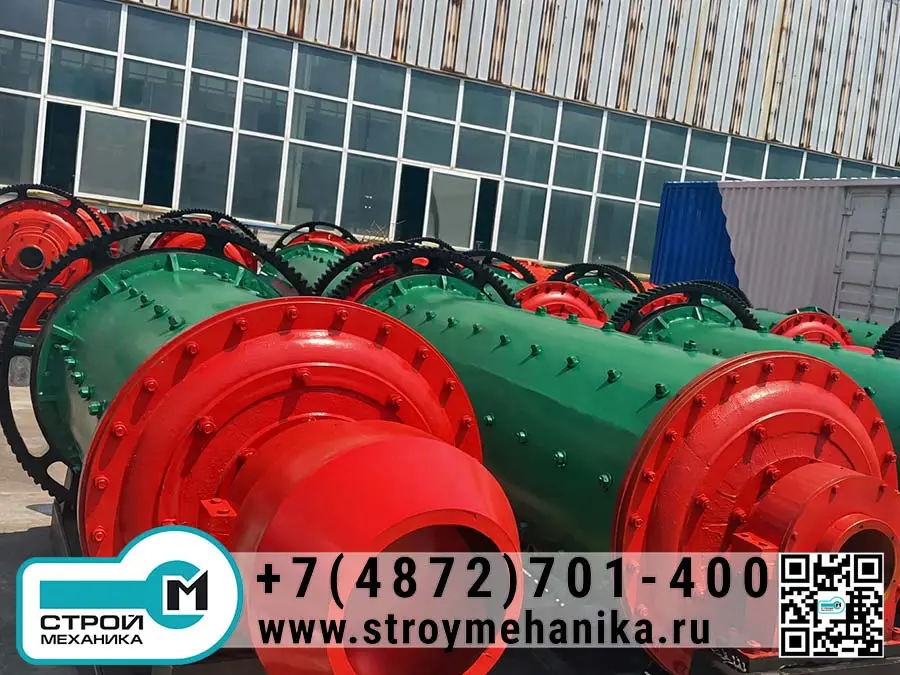

Шаровая мельница барабанного типа для мокрого и сухого помола серия MQG

Цена по запросу

Запросить условия и сроки поставки

Перезвоним в течении 15 минут
Отправим цены и услови поставки
Уточним требования к оборудованию

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Заказать сейчас

Получить конкурентный счет

Описание

Шаровая мельница — ключевой агрегат участка тонкого измельчения, который устанавливают после дробильного оборудования для доведения предварительно подготовленного материала до заданной крупности. Оборудование рассчитано на работу с широким спектром сырья (руды цветных и чёрных металлов, шлаки и др.) и обеспечивает стабильное измельчение за счёт сочетания ударного разрушения и истирания в барабане с мелющими телами.

Для тяжёлых и абразивных режимов предусмотрены варианты футеровки и мелющих тел из специальных материалов (включая керамические решения), что позволяет снижать нежелательное железное загрязнение продукта в тех процессах, где это критично (например, при переработке некоторых минералов или при требованиях к чистоте порошка). Для ультратонкого помола практикуется работа в замкнутом контуре с классификатором и транспортированием под разрежением — это повышает управляемость грансостава и одновременно уменьшает запылённость зоны обслуживания.

Принцип работы

Материал через загрузочный патрубок поступает в первую камеру барабана, где футеровка формирует подъём мелющих тел и их последующее падение. При вращении барабана шары поднимаются центробежной силой на определённую высоту и затем падают, реализуя удар + истирание, за счёт чего происходит дробление и помол. После предварительного измельчения продукт через перегородку/решётку переходит во вторую камеру для доизмельчения и далее выводится через разгрузочный узел.

Модель	Размер барабана (Диаметр×Длина), мм	Эффективный объём, м³	Масса шаров, т	Частота вращения, об/мин	Мощность, кВт	Диапазон разгрузки, мм	Производительность, т/ч	Масса, т	Примечание
MQG1530	1500×3000	4.0	8	27.6	75	0.8-0.074	12-2.8	15.5	380V
MQG1535	1500×3500	4.6	11	27.6	75-90	0.8-0.074	14-3.4	16.3	380V
MQG1830	1800×3000	6.5	13	25.3	132	0.8-0.074	21-4.8	28.2	380V
MQG1835	1800×3500	7.58	16	25.3	160	0.8-0.074	25-5.8	30.8	380V
MQG1840	1800×4000	8.65	17.3	25.3	185	0.8-0.074	28-6.6	33.4	380V
MQG1845	1800×4500	9.75	19.5	25.3	210	0.8-0.074	31-7.2	36.2	380V
MQG2122	2100×2200	6.7	14.7	23.8	160	0.8-0.074	24-5.3	43.2	380V
MQG2130	2100×3000	9.2	17	23.8	185	0.8-0.074	26-6.0	46.8	380V
MQG2136	2100×3600	11.0	19	23.8	210	0.8-0.074	29-6.5	49.1	380V
MQG2140	2100×4000	12.2	20.5	23.8	220	0.8-0.074	32-7.2	50.2	380V
MQG2145	2100×4500	13.8	22	23.8	250	0.8-0.074	36-8.1	51.8	380V
MQG2424	2400×2400	9.8	20	22.8	220	0.8-0.074	32-6.6	54.8	380V
MQG2430	2400×3000	12.2	25	22.8	250	0.8-0.074	38-7.5	57.8	380V
MQG2436	2400×3600	14.6	30	22.8	280	0.8-0.074	42-8.5	60.8	380V
MQG2440	2400×4000	16.2	33	22.8	355	0.8-0.074	47-9.5	63.8	380V
MQG2445	2400×4500	18.2	37	22.8	400	0.8-0.074	55-10.5	66.3	380V
MQG2721	2700×2100	10.7	24	21.7	280	0.8-0.074	84-8.5	66.4	6-10KV
MQG2727	2700×2700	13.8	29	21.7	315	3.0-0.074	105-9.0	71.7	6-10KV
MQG2730	2700×3000	15.3	32.5	21.7	355	3.0-0.074	120-10	77.3	6-10KV
MQG2736	2700×3600	18.4	39	21.7	400	3.0-0.074	145-12	82.4	6-10KV
MQG2740	2700×4000	20.5	43	21.7	450	3.0-0.074	159-13	84.73	6-10KV
MQG2745	2700×4500	23.0	50	21.7	500	3.0-0.074	180-15	89.1	6-10KV
MQG3231	3200×3100	22.7	47	18.6	500	3.0-0.074	182-16	139.0	6-10KV
MQG3236	3200×3600	26.2	52	18.6	560	3.0-0.074	190-19	143.0	6-10KV
MQG3240	3200×4000	29.2	57	18.6	630	3.0-0.074	210-22	147.0	6-10KV
MQG3245	3200×4500	32.8	65	18.6	710-800	3.0-0.074	235-29	151.0	6-10KV
MQG3245	3200×5400	39.2	82	18.6	800-1000	3.0-0.074	280-35	161.0	6-10KV
MQG3640	3600×4000	35.6	75	17.3	800	3.0-0.074	230-25	185.0	6-10KV
MQG3645	3600×4500	40.8	88	17.3	1000	3.0-0.074	259-29	190.0	6-10KV
MQG3650	3600×5000	45.3	96	17.3	1120	3.0-0.074	288-35	200.0	6-10KV
MQG3660	3600×6000	54.4	117	17.3	1250-1500	3.0-0.074	310-38	220.0	6-10KV
MQG3685	3600×8500	79.0	144	17.3	1800	3.0-0.074	450-50	260.0	6-10KV
MQG4060	4000×6000	69.8	126	16.0	1500	3.0-0.074	450-60	216.0	6-10KV
MQG4067	4000×6700	76.0	155	16.0	1600	3.0-0.074	480-70	235.0	6-10KV
MQG4013	4000×13500	157.0	280	16.5	3300	3.0-0.074	400-50	284/375	6-10KV

Преимущества

Энергоэффективность и надёжность привода
Переход на опорные узлы с подшипниками качения улучшает условия пуска, снижает пусковой момент и рабочий ток, что в ряде режимов даёт ощутимую экономию энергии по сравнению с традиционными решениями со скольжением. Дополнительно ресурс повышается за счёт корректной схемы смазки зубчатого зацепления с равномерным распределением масла и уменьшением потерь на трение.
Гибкость по технологической схеме
Возможность выбора решётчатой или переливной разгрузки под задачу (тонкость, производительность, работа с пульпой). Реализация подачи с принудительным спиральным вводом повышает устойчивость загрузки и помогает работать на повышенных подачах без «голодания» по материалу.
Управляемый износ и качество продукта
Подбор футеровок и мелющих тел под абразивность/химическую совместимость сырья. Работа в замкнутом контуре с классификатором позволяет стабильнее держать требуемый грансостав; транспортирование под разрежением снижает запылённость.

Область применения

Шаровые мельницы применяются в линиях измельчения и подготовки сырья для обогащения руд, цементного и силикатного производства, новых строительных материалов, огнеупоров, химической промышленности, минеральных удобрений, порошковой металлургии, стекла и керамики и других технологических процессов, где требуется управляемый помол до заданной крупности.
