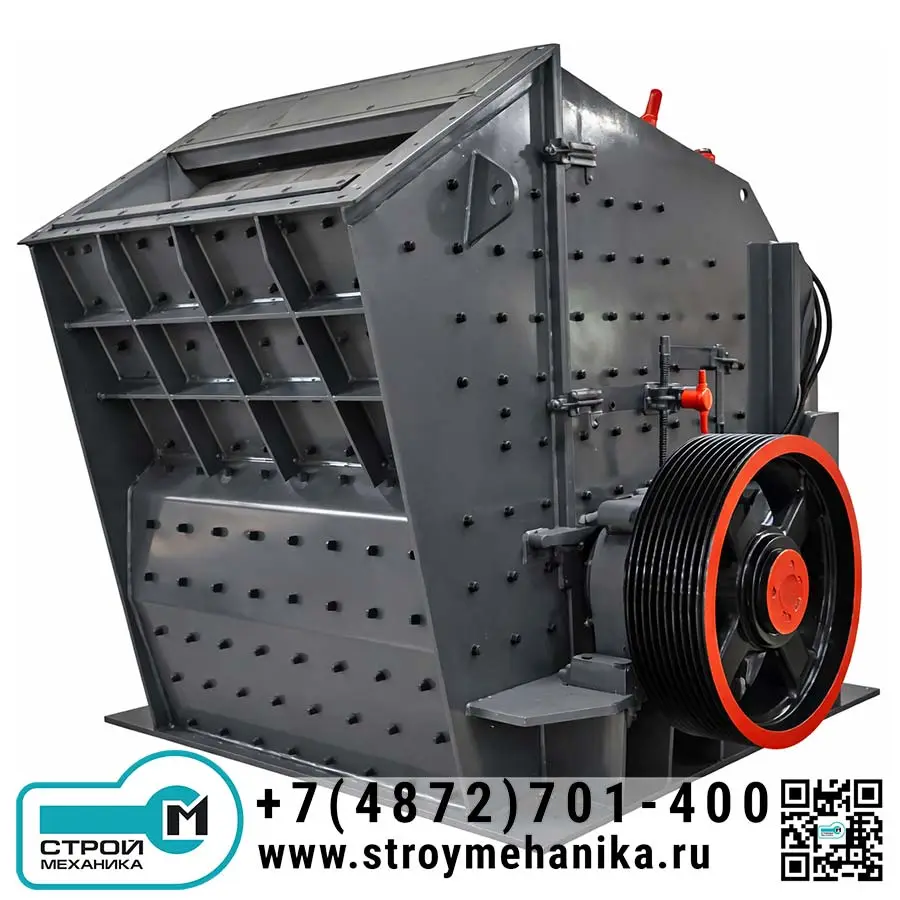

Роторная дробилка (ударного действия) серии PFW для вторичного дробления

Роторная дробилка серии PFW — это высокопроизводительное оборудование ударного действия, рассчитанное на вторичное дробление в составе ДСУ/ДСК. Машина применяется там, где требуется сочетание высокой степени дробления и получения кубовидного зерна с минимальной долей лещадности.

PFW эффективно перерабатывает средней твёрдости и мягкие материалы (в т.ч. известняк, пустая порода/угольные отходы, бетон и др.), при этом допустимая прочность до ≤350 МПа. В производственной схеме это даёт возможность использовать дробилку как универсальное решение для получения щебня и подготовки материала под грохочение, последующие дробилки или формирование песка.

Конструктивно серия относится к «европейскому» исполнению ударных дробилок: используется тяжёлый ротор с повышенным моментом инерции, ударные элементы (била) из износостойких материалов и развитая система регулировки зазоров. Практический смысл такой компоновки — стабильное удержание производительности при переменной подаче, улучшение формы зерна и снижение простоев за счёт упрощённого обслуживания и более быстрой перенастройки гранулометрии.

Важная эксплуатационная особенность PFW — многофункциональная гидросистема, которая используется для точной и быстрой регулировки рабочих зазоров и сервисных операций, что сокращает трудоёмкость обслуживания и время простоя.

Принцип работы

Материал поступает в камеру дробления через загрузочное окно и попадает в зону действия ротора. Ротор вращается с высокой скоростью, ударные била сообщают куску энергию удара, после чего материал отбрасывается на ударные плиты, дополнительно разрушается и возвращается обратно в зону бил. Цикл «удар → отражение → повторный удар» многократно повторяется, пока частицы не достигнут требуемой крупности и не выйдут через нижнюю часть камеры.

Регулировка крупности выполняется изменением зазора между ротором и ударными плитами, в PFW это делается оперативно за счёт гидросистемы.

Преимущества

• Высокая степень дробления и качественная форма зерна
  Ударный принцип разрушения с многократными отражениями в камере обеспечивает выраженный эффект формования и помогает получать кубовидный щебень при корректной настройке зазоров и стабильной подаче материала.
• Быстрая настройка фракции и сокращение простоев
  Гидравлическая система позволяет точно и быстро регулировать зазор между ротором и ударными плитами, упрощает сервисные операции и снижает трудоёмкость обслуживания, что напрямую уменьшает время простоя линии.
• Повышенная надёжность за счёт тяжёлого ротора и усиленных опор
  Тяжёлый ротор с повышенной инерцией и усиленные опорные узлы повышают стабильность работы при колебаниях подачи и помогают удерживать производительность на требуемом уровне.
• Увеличенный ресурс быстроизнашиваемых деталей
  Использование износостойких материалов для бил, футеровок и рабочих поверхностей увеличивает межсервисные интервалы и снижает затраты на складирование и замену расходников.

Область применения

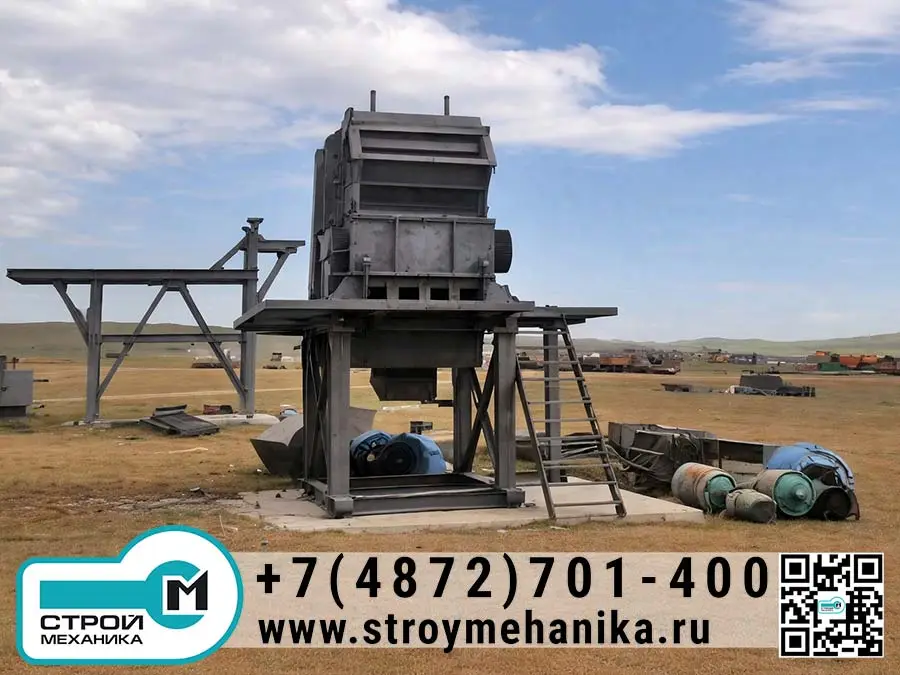

• Дробильно-сортировочные комплексы (ДСУ/ДСК): вторичное/третичное дробление известняка, доломита, мягких и средней твёрдости пород, получение товарного щебня.
• Дорожное и инфраструктурное строительство: производство заполнителей для асфальтобетона, бетона, оснований и подсыпок с требованиями к форме зерна.
• Цементные и строительные производства: подготовка сырья, дробление известняка и минеральных материалов под технологические цепочки.
• Переработка минеральной части строительных отходов (при подготовке сырья): бетон и аналогичные материалы в рамках допустимой твёрдости/прочности.
