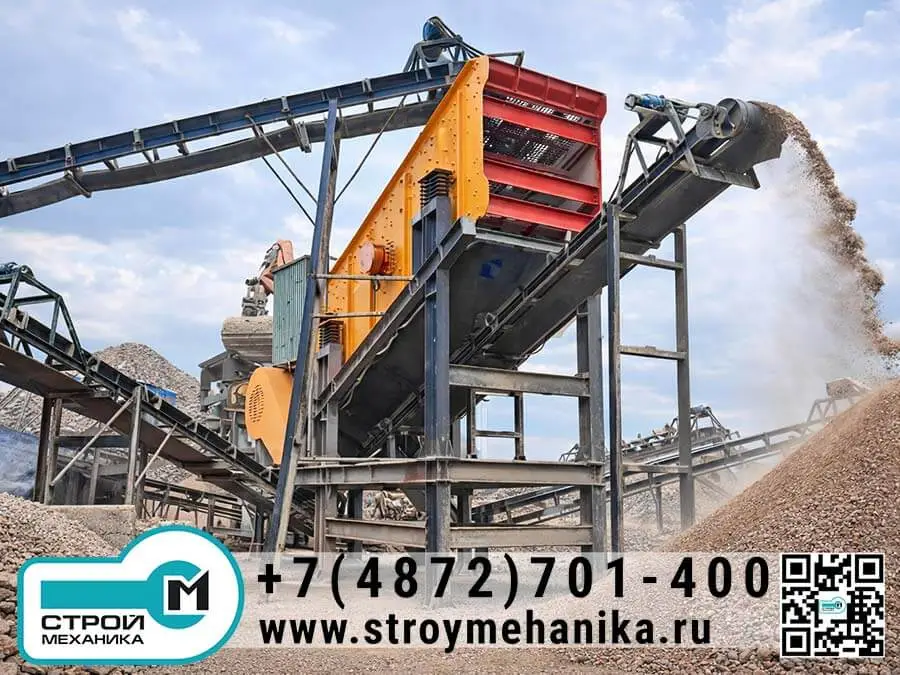

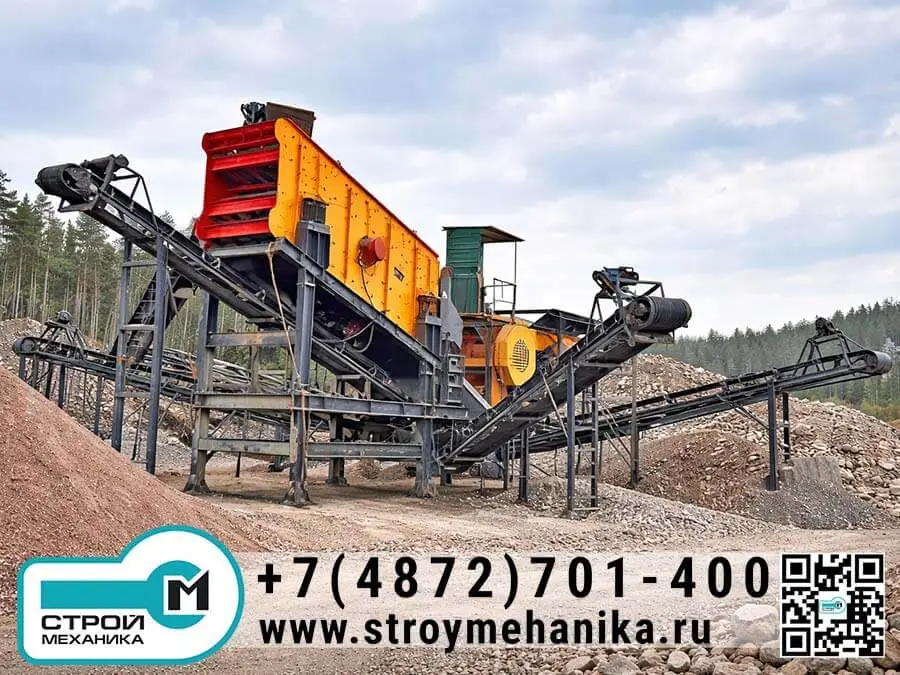

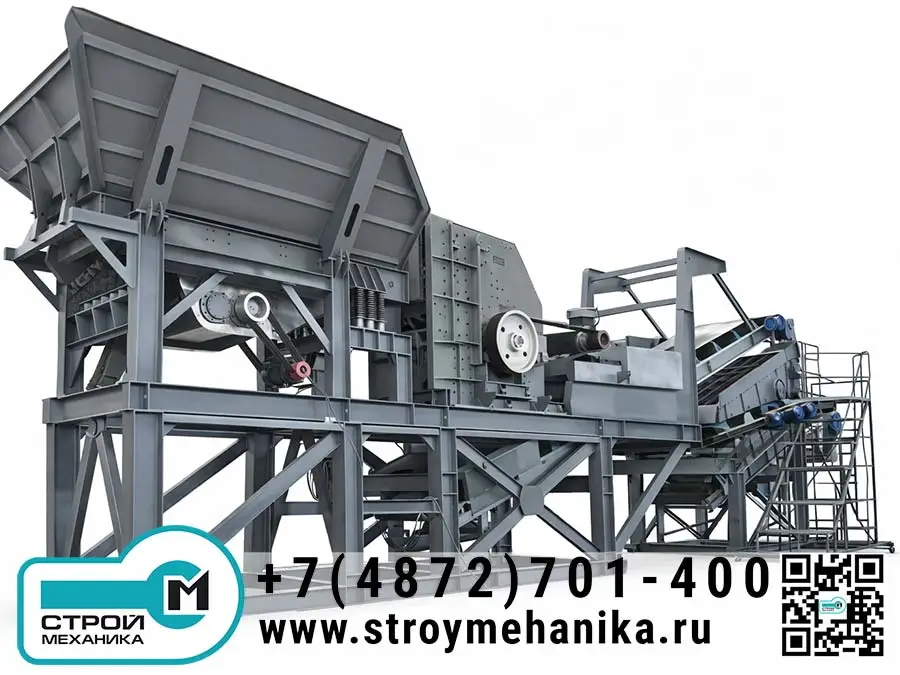

Полумобильная модульная дробильно-сортировочная установка (МДCУ) на разборном стальном каркасе

Полумобильная модульная дробильно-сортировочная установка (МДCУ) — это сборно-разборный комплекс на стальном каркасе, который объединяет подачу, дробление, сортировку и транспортирование в виде отдельных модулей (питатель, дробилка, грохот, конвейеры). Решение предназначено для карьеров, крупных строительных и горнодобывающих проектов, где нужна производительность стационарной линии при возможности периодической перебазировки и расширения состава оборудования.

Полумобильная модульная дробильно-сортировочная установка (МДCУ) построена по принципу «конструктор-линия»: технологическая цепочка формируется из самостоятельных функциональных блоков (модулей), смонтированных на разборном стальном каркасе. При необходимости линия масштабируется — добавляются/убираются узлы сортировки, вторичного/третичного дробления, пересыпные и транспортные секции. Такой подход позволяет подбирать конфигурацию под конкретную задачу (порода, производительность, требуемые фракции) и адаптировать схему по мере изменения фронта работ.

В отличие от полностью мобильных комплексов на колёсах/гусеницах, полумобильный модульный формат рассчитан на крупные и длительные проекты: установка собирается на площадке с помощью подъёмной техники, обеспечивает высокую жёсткость и устойчивость «почти как стационарная», но при этом может разбираться и переноситься модулями на новую точку (например, при развитии карьера или переходе на следующий участок). Для удалённых площадок это важно, потому что разделение на транспортируемые блоки снижает требования к дорогам и упрощает доставку.

Типовой диапазон по серии: крупность питания 100–1200 мм, установленная мощность 5,5–280 кВт, производительность 0–1200 т/ч (итог зависит от выбранных модулей и свойств материала). Это позволяет собирать как компактные узлы первичного дробления, так и многомодульные линии для карьеров и переработки строительных отходов.

С точки зрения современной эксплуатации особое значение имеет интеллектуальное управление: модульные линии часто оснащают PLC/автоматикой и средствами мониторинга параметров приводов (напряжение, ток, нагрузка), а также удобными точками визуального контроля и сервисного доступа. Централизованное управление повышает повторяемость качества продукта и снижает влияние «человеческого фактора» при смене режимов и сырья.

Принцип работы

1. Питание и дозирование
   Питатель формирует стабильный поток в дробильный модуль, снижая пики нагрузки и «провалы» по подаче.
2. Дробление (выбранный модуль: щековый/конусный/ударный и т. д.)
   Материал разрушается в дробилке до заданной крупности. Для первичного дробления чаще применяют щековые модули; для вторичного/третичного — конусные либо ударные (по требуемой форме зерна и абразивности). Конкретная компоновка определяется проектом.
3. Сортировка (грохочение) и возврат в цикл
   Грохот разделяет продукт по фракциям; при необходимости «негабарит» возвращается на повторное дробление (замкнутый цикл) — это повышает стабильность грансостава и снижает долю недроблёного продукта.
4. Транспортирование и складирование
   Конвейеры выдают готовые фракции в штабеля или на дальнейшую переработку. В модульной архитектуре конвейерные секции легко наращиваются под рельеф площадки и план логистики.
5. Автоматизация и контроль
   liLC/автоматика обеспечивает контроль и согласование модулей, а оператор получает данные по состоянию приводов и может централизованно менять режимы под производственные требования.

Характеристики модуля первичного дробления (щековой модуль)

Преимущества

• Модульность и масштабирование: можно добавлять/убирать модули (дробление/грохочение/тонкое дробление), расширяя линию без полного демонтажа.
• Быстрое развёртывание по сравнению со стационарными заводами: компоновка сокращает объём строительно-монтажных работ и ускоряет ввод.
• Перебазировка «по блокам»: раздельная транспортировка секций снижает стоимость перемещения и позволяет работать в удалённых районах с ограниченной логистикой.
• Снижение транспортных затрат при приближении дробления к фронту горных работ (для горных проектов это один из ключевых драйверов полумобильных решений).
• Стабильная работа на высоких нагрузках: каркасная конструкция и стационарный характер монтажа дают устойчивость, необходимую для длительных циклов.
• PLC/автоматизация и централизованный контроль: мониторинг состояния приводов и безопасное изменение режимов из одной точки повышают повторяемость продукта и снижают риск ошибок.
• Упрощённая интеграция пылеулавливания и шумозащиты: закрытые/укрытые решения легче «встроить» в модульный каркас, особенно на экологически чувствительных площадках.

Область применения

• Крупные карьеры и долгосрочные проекты: первичное/вторичное дробление с перспективой переноса линии при развитии добычи.
• Удалённые и сложные по рельефу площадки: модульная доставка и сборка снижают требования к подъездным путям и упрощают логистику.
• Переработка строительных отходов и природного камня: дробление и сортировка с возможностью расширения линии модулями классификации/пересыпки и адаптацией под требуемые фракции.
• Инфраструктурные проекты (дороги, ЖД, гидротехника): временные производственные базы, где важны скорость развёртывания и гибкость компоновки.
