Тяжёлая молотковая дробилка одностадийного дробления серии PCZ

Тяжёлая молотковая дробилка серии PCZ — это ударно-истирающая дробилка, где разрушение происходит за счёт энергии высокоскоростного ротора с молотками и повторных ударов материала о ударные плиты (отбойники) и бронеплиты корпуса. Такая схема позволяет получать заметное уменьшение крупности за один проход и часто применяется как решение для одностадийного дробления в линиях по выпуску нерудных материалов, когда важно упростить схему и сократить количество дробильных агрегатов в цепочке.

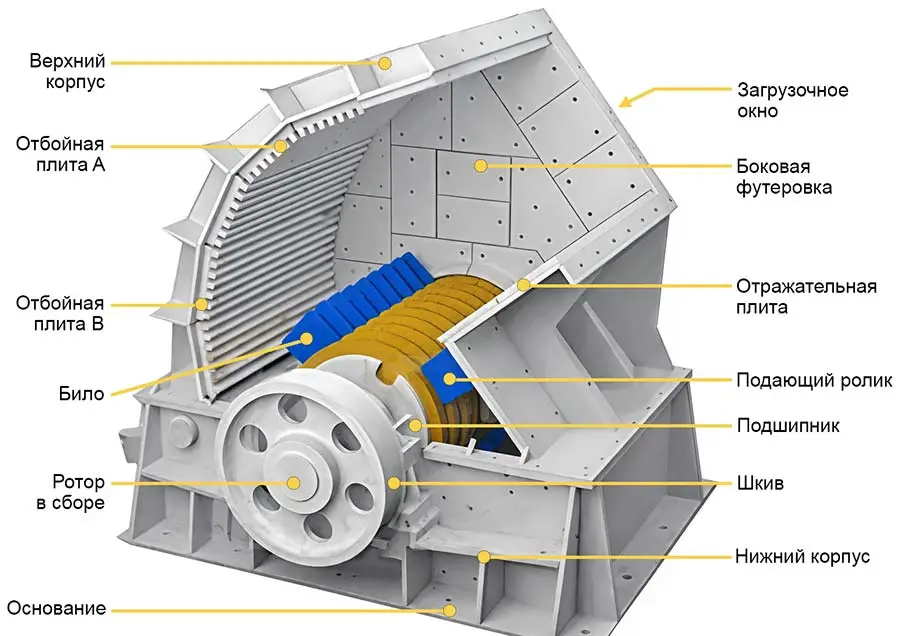

С точки зрения конструкции, в «тяжёлом» молотковом исполнении акцент делается на повышенную жёсткость и инерционность: массивный ротор стабильно держит обороты под переменной нагрузкой, а рабочие органы рассчитаны на интенсивный износ при дроблении абразивных пород. Рабочие молотки выполняются из износостойких материалов; для данной серии указывается применение многокомпонентных (композитных) сплавов, а твёрдость рабочей части молотка — порядка HRC62 и выше, что направлено на увеличение ресурса в тяжёлых режимах.

Важный технологический узел — колосниковая решётка (решётный/гратовый отсев) в нижней части камеры. Она задаёт «верхнюю границу» крупности: частицы меньшие зазор/окно решётки проходят на выгрузку, а крупные фрагменты продолжают разрушаться в камере до достижения требуемого размера. За счёт этого достигается управляемость по фракции и более ровный выход продукта при стабильном питании.

Для эксплуатации на производстве существенна ремонтопригодность. В конструкции предусматривается гидравлическое раскрытие/размыкание корпуса (гидроразгрузка/гидрооткрытие) для ускорения доступа к молоткам, бронеплитам и решёткам при обслуживании. Это снижает длительность остановов на замену расходников по сравнению с классическими решениями с полностью ручной разборкой.

Принцип работы

1. Подача: материал поступает в приёмную часть камеры (для серии допускается крупный кусок до ≤1200 мм).
2. Первичное ударное разрушение: ротор разгоняет молотки; материал получает серию ударов («молоток-по-камню») и частично разрушается сдвигом/срезом. Для данной серии приводятся характерные скорости удара порядка 35–55 м/с (линейная скорость молотков).
3. Вторичное дробление об отбойники: неразрушенные фрагменты сталкиваются с ударными плитами/бронеплитами (отбойниками), отражаются обратно в зону молотков и дополнительно дробятся многократными ударами.
4. Классификация по решётке: продукт проходит через колосниковую решётку; крупные частицы удерживаются и продолжают дробиться до прохода через решётку.

Преимущества

• Высокая степень дробления за один проход: ударно-истирающая схема с ротором и отбойниками позволяет выполнять одностадийное дробление ряда материалов (особенно известняков и других хрупких пород), что упрощает технологическую линию.
• Управление крупностью продукта через колосниковую решётку: продукт «самоклассифицируется» по проходу через решётку, что помогает держать фракцию при стабильном питании.
• Комбинация удар + срез, что эффективно для хрупких и среднетвёрдых пород.
• Износостойкие молотки (твёрдость порядка HRC62+) — фокус на увеличенный ресурс в тяжёлых условиях.
• Гидравлическое раскрытие корпуса для обслуживания — ускорение доступа к молоткам/бронеплитам/решёткам и снижение времени остановов на сервис.
• Понятная и ремонтопригодная компоновка: ключевые узлы — ротор, молотки, отбойники и решётка — обслуживаются регламентно без сложных электронно-гидравлических контуров (в сравнении с рядом ударных дробилок тонкого дробления).

Область применения

• Производство щебня и ПГС: линии по известняку/доломиту/мергелю, где важны высокая производительность и простая схема одностадийного дробления.
• Цементная промышленность: подготовка известняка и добавок под помол, а также переработка хрупких материалов.
• Уголь, гипс, соли, шлаки и близкие по поведению материалы (при подборе по прочности и влажности), где ударное дробление эффективно и экономично.
• Строительные и горные проекты: первичное/вторичное дробление в составе ДСК, когда нужна высокая пропускная способность и простой сервис.
