Мобильная роторная дробильная установка серии SMI (ударное дробление HSI) для щебня и переработки ЖБИ

Цена по запросу

Запросить условия и сроки поставки

Перезвоним в течении 15 минут
Отправим цены и услови поставки
Уточним требования к оборудованию

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Заказать сейчас

Получить конкурентный счет

Описание

Максимальная крупность питания	< 500 мм
Диапазон установленной мощности	60–300 кВт
Производительность	30–600 т/ч (зависит от материала, крупности питания и др. факторов )

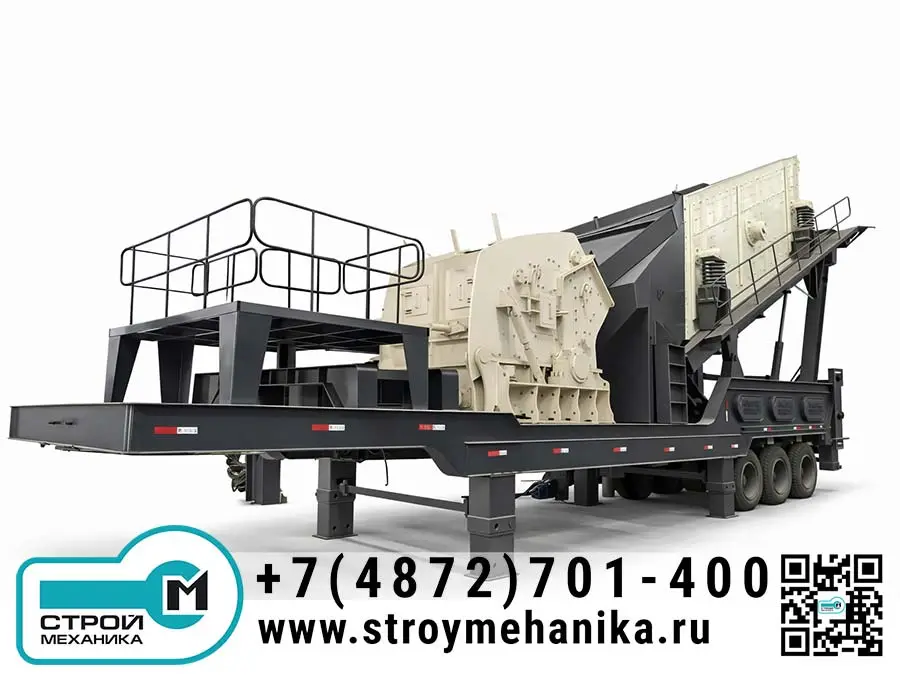

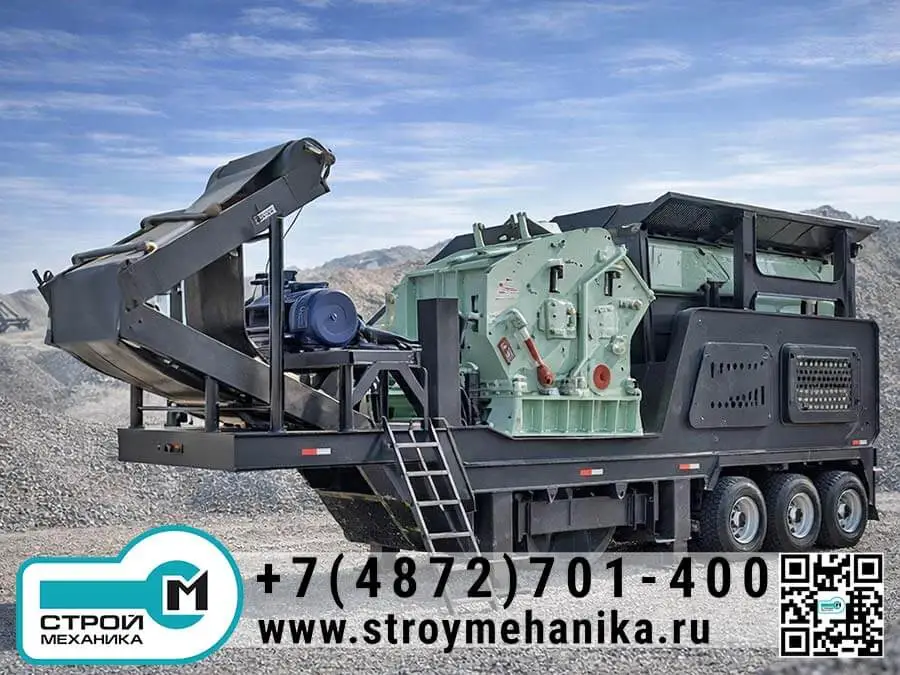

Мобильная роторная дробильная установка SMI — компактный мобильный дробильно-сортировочный модуль для производства щебня, кубовидного материала и вторичного заполнителя из бетона/кирпича/асфальта.Оборудование объединяет роторную дробилку, узлы подачи/разгрузки, опциональный грохот (открытый или замкнутый цикл) и мобильное шасси, что позволяет быстро запускать дробление на объекте без капитального фундамента.

Мобильная роторная (ударная) дробильная установка предназначена для среднего и мелкого дробления минеральных материалов с акцентом на получение ровной, хорошо сформированной (кубовидной) фракции.В отличие от компрессионных схем (щековая/конусная), здесь разрушение происходит за счёт динамического удара: ротор с билáми (ударными планками) разгоняет куски и направляет их на отражательные плиты (апроны), где материал дополнительно разрушается при повторных соударениях.Такой механизм эффективно работает на известняке, доломите, малопрочном и среднепрочного камне, а также на переработке бетона, кирпича и асфальта.

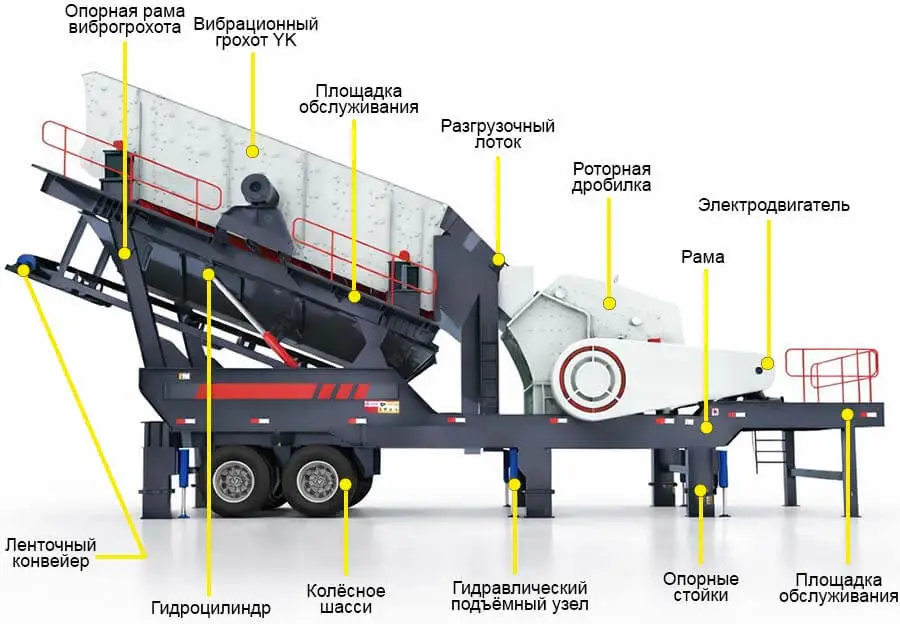

Конструктивно мобильный комплекс реализуется по модульному принципу: на шасси размещаются приёмный узел, питатель, ударная дробилка, конвейерная система и, при необходимости, вибрационный грохот.Благодаря мобильности установка перемещается между фронтами работ и запускается в производственный режим без стационарного фундамента, что критично для карьеров с частой сменой места добычи, дорожно-строительных объектов и площадок рециклинга.

С технологической точки зрения установка может работать как в открытом цикле (материал проходит дробилку и выводится в продукт), так и в замкнутом цикле (после дробления продукт классифицируется на грохоте, а «крупняк» возвращается на повторное дробление).Замкнутый цикл повышает стабильность фракций и позволяет точнее держать требуемый грансостав на выходе.

По области применимости для породы важно учитывать твёрдость и абразивность: ударное дробление особенно эффективно на материалах до Mohs ≤ 6 (типично известняк, доломит и т.п.) и на строительных отходах; для очень твёрдых/сильноабразивных пород (например, базальт, кварцит) экономичнее применять конусное дробление из-за ускоренного износа бил и футеровок при ударном механизме.

Принцип работы

Дробление (ударно-отражательный механизм)
Материал поступает в камеру дробления и попадает в зону ротора. Ротор с билáми наносит первичный удар, разгоняя куски к отражательным плитам (апронам). Далее происходит многократное разрушение за счёт повторных ударов «ротор ↔ отражательные плиты» и соударений «материал ↔ материал».
Регулирование крупности продукта
Крупность конечного продукта задаётся зазорами между билом/ротором и отражательными плитами (апронами).Уменьшение зазора даёт более мелкий продукт, увеличение — более крупный и/или повышает производительность при прочих равных.Это основной инструмент технолога для настройки фракции при смене сырья, влажности и требований к грансоставу.
Сортировка и транспортирование (по схеме линии)
Дроблёный материал подаётся лентой на вибрационный грохот для классификации по фракциям. При работе в замкнутом цикле крупная фракция возвращается в дробилку на доизмельчение, а кондиционные фракции выводятся конвейерами на складирование/отгрузку.

Варианты комплектации: Первичная стадия

Модель	YDPZ57-8530	YDPZ80-8530	YDPZ69-9638	YDPZ96-9638	YDPZ75-1142	YDPZ106-1142	YDPZ116-1242	YDPZ116-1242
Вибрационный питатель (модель)	ZSW8530	ZSW8530	ZSW9638	ZSW9638	ZSW1142	ZSW1142	ZSW1142	ZSW1142
Щековая дробилка (модель)	PE500×750	C80	PE600×900	C96	PE750×1060	CJ106	CJ116	CJ116
Размер загружаемого материала, мм	≤425	≤400	≤500	≤480	≤630	≤580	≤680	≤680
Ленточный конвейер	B650	B650	B800	B800	B1000	B1000	B1000	B1000
Мощность привода, кВт	7.5+45+4	7.5+55+4	11+55+4	11+90+4	15+110+4	15+110+4	15+132+4	15+132+4
Производительность, т/ч	40-130	50-160	90-180	60-160	110-380	150-300	200-400	200-400
Габаритные размеры, мм	10000x2300x4020	10000x2300x4020	11500x2300x4120	11600x2250x3710	12500x2550x4570	12850x2280x3950	13000x2550x4150	13000x2550x4150

Варианты комплектации: Вторичная стадия

Модель	YDPZ1210-1548	YDPZ900-1548	YDPZ1214-1860	YDPZ160-1860	YDPZ1315-2160	YDPZ300-2160	YDPZ1320-2460	YDPZ400-2460
Дробилка (модель)	PF1210	PYB900	PFW1214	CS160	PFW1315	HP300	PFW1320	HP400
Размер загружаемого материала, мм	≤400	≤115	≤430	≤205	≤500	≤210	≤500	≤250
Производительность дробилки, т/ч	70-130	50-900	100-180	109-349	130-220	110-380	160-350	180-560
Мощность дробилки, кВт	90	55	132	160	200	220	250	280
Вибрационный грохот	3YK1548	3YK1548	3YK1860	3YK1860	3YK2160	3YK2160	3YK2460	3YK2460
Производительность грохота, т/ч	30-275	30-275	65-586	65-586	81-720	81-720	100-810	100-810
Мощность грохота, кВт	15	15	22	22	30	30	30	30
Ленточный конвейер	B650	B650	B800	B800	B1000	B1000	B1000	B1000
Производительность линии, т/ч	60-100	60-100	80-150	80-150	130-250	130-250	200-280	240-320
Габаритные размеры, мм	12500×2500×5600	12500×2500×5600	14500×2890×6600	14500×2890×6600	15500×2960×6850	15500×2960×6850	14500x2980x7170	16500×2960×7170

Преимущества

Высокая степень дробления и эффективное формирование зерна за счёт ударного механизма «ротор → отражательные плиты».
Кубовидный продукт, востребованный для асфальтобетона и бетонных смесей (при корректной настройке зазоров и режима питания).
Быстрая перенастройка крупности изменением зазоров апрона/камеры, что удобно при смене требований по фракциям.
Мобильность: перенос дробления ближе к месту работ снижает транспортные затраты и ускоряет ввод объекта в производство.
Работа в замкнутом цикле (грохот + возврат крупняка) позволяет стабильнее удерживать грансостав на выходе и повышать товарность готовых фракций.
Оптимальна для рециклинга (бетон, кирпич, асфальт) — ударное дробление эффективно разрушает хрупкие и неоднородные материалы.

Важные ограничения

Для очень твёрдых/абразивных пород износ бил и футеровок обычно растёт, поэтому экономичность может быть хуже, чем у конусных схем.

Для вязких/влажных материалов возрастает риск налипания и забивания камеры, что требует правильного режима питания и технологической обвязки.

Область применения

Инертные материалы и карьеры:

известняк, доломит и другие породы малой/средней твёрдости;
производство щебня для дорожных оснований, подбетонки, асфальтобетона и бетона;
мобильные участки дробления на временных карьерах и при смене забоя.

Переработка строительных отходов (рециклинг):

бетон и железобетон (после/с совместным извлечением металла технологической линией), кирпич, асфальт;
получение вторичного щебня и отсевов для обратной засыпки, подсыпок, оснований и вторичных заполнителей.
