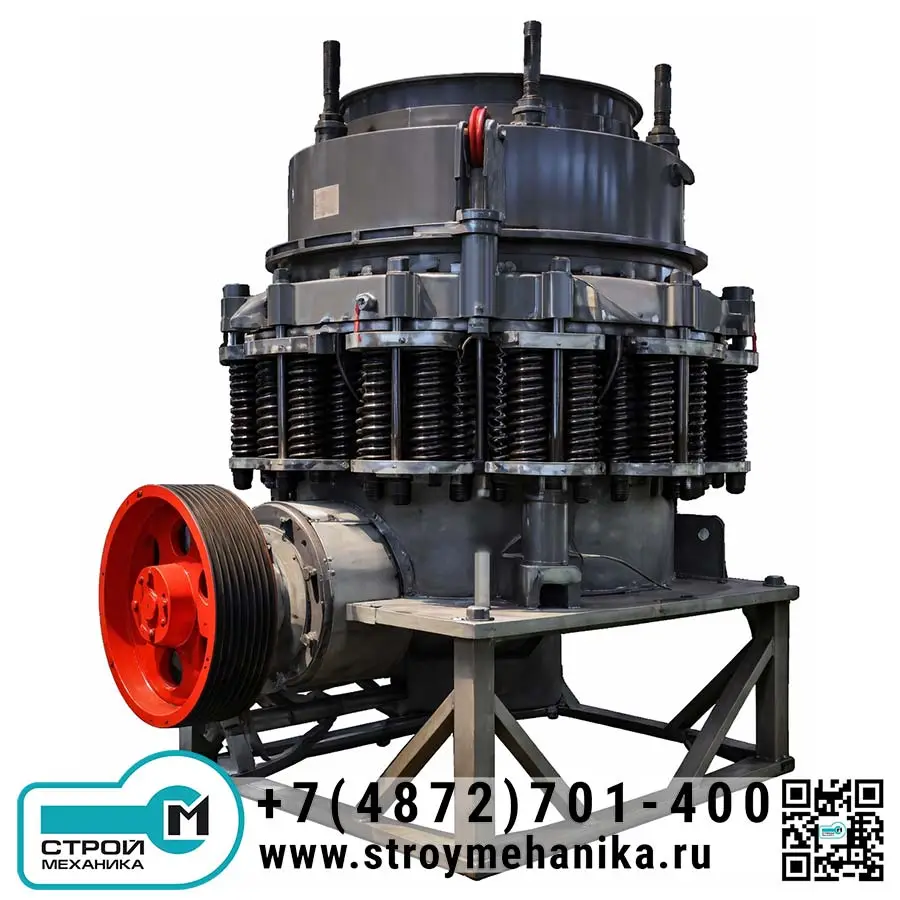

Конусная дробилка PY (PYB / PYZ / PYD) для среднего и мелкого дробления

Цена по запросу

Перезвоним в течении 15 минут
Отправим цены и услови поставки
Уточним требования к оборудованию

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Получить конкурентный счет

Описание

Пружинная конусная дробилка серии PY предназначена для дробления руд и горных пород средней и повышенной твёрдости на стадиях среднего и мелкого дробления в составе ДСУ/ДСК. Для серии применима работа по материалам с пределом прочности на сжатие до 350 МПа (речной галечник, гранит, базальт, железная руда, сланец, известняк, угольная пустая порода, кварц, диабаз, мрамор, медная руда и др.).

Ключевая ценность этой конструкции — стабильное раздавливание, что даёт предсказуемую гранулометрию и удобное управление качеством продукта при корректно подобранной камере и разгрузочной щели. В отличие от ударных дробилок, конусная схема лучше подходит для более прочных пород, где требуется устойчивый режим и ресурс узлов при непрерывной нагрузке.

Дробилка выпускается в исполнениях под разные задачи по крупности: стандартная (PYB), средняя камера (PYZ) и короткая голова (PYD). Это позволяет одной линейкой закрывать диапазон от «более грубого» среднего дробления до более тонкого — подбор выполняется по требуемой фракции, свойствам сырья и производительности линии.

Для эксплуатационной надёжности в конструкции применяется пружинная предохранительная система и глицериновое уплотнение, которое изолирует пыль от смазки, повышая стабильность работы узлов трения и подшипников.

Модель	Диаметр конуса, мм	Диапазон регулировки разгрузочного отверстия, мм	Максимальная крупность питания, мм	Производительность, т/ч	Скорость, об/мин	Мощность, кВт	Габаритные размеры, мм
PYB-600	600	12-15	≤65	15-25	356	30	2800×1300×1700
PYD-600	600	3-15	≤35	5-23	356	30	2800×1300×1700
PYB-900	900	15-50	≤115	50-90	333	55	3050×1640×2350
PYZ-900	900	5-20	≤60	20-65	333	55	3050×1640×2350
PYD-900	900	3-13	≤40	15-50	333	55	3050×1640×2350
PYB-1200	1200	20-50	≤145	110-200	300	110	4152×2300×2980
PYZ-1200	1200	8-25	≤100	50-150	300	110	4152×2300×2980
PYD-1200	1200	3-15	≤50	18-105	300	110	4152×2300×2980
PYB-1750	1750	25-60	≤215	280-480	245	155-160	4870×3800×4192
PYZ-1750	1750	10-30	≤185	115-320	245	155-160	4870×3800×4192
PYD-1750	1750	5-15	≤85	75-230	245	155-160	4870×3800×4192
PYB-2200	2200	30-60	≤300	590-1000	220	260-280	7705×3430×4852
PYZ-2200	2200	10-30	≤230	200-580	220	260-280	7705×3430×4852
PYD-2200	2200	5-15	≤100	120-340	220	260-280	7705×3430×4852

Принцип работы

Материал подаётся сверху в камеру дробления и раздавливается между неподвижной бронёй чаши и подвижным конусом. Электродвигатель через трансмиссию приводит во вращение эксцентриковый узел, за счёт чего подвижный конус совершает качательное движение: в одной зоне камеры он сближается с чашей, в другой — удаляется. Частицы выходят через нижнюю часть камеры, когда становятся меньше заданной разгрузочной щели. Пружинная система при перегрузке «отпускает» механизм, позволяя пройти недробимым включениям без разрушения узлов.

Преимущества

Пружинная защита от перегрузок и недробимых включений
Пружинная система выполняет роль механической защиты: снижает риск повреждений при попадании металла/недробимых включений и помогает быстрее возвращаться к рабочему режиму без тяжёлых аварийных остановок.
Надёжная работа узлов смазки в запылённой среде
Глицериновое уплотнение отделяет пыль от смазочного масла, что повышает стабильность работы подшипников и трущихся поверхностей, особенно в дробильно-сортировочных линиях с интенсивным пылеобразованием.
Гибкий подбор под задачу: PYB / PYZ / PYD
Возможность выбора типа камеры облегчает достижение требуемой фракции и производительности без усложнения схемы оборудования.
Экономичная эксплуатация и простая регулировка продукта
Регулировка разгрузочной щели позволяет управлять крупностью продукта и компенсировать износ броней; в результате проще поддерживать стабильное качество фракций на выходе.

Область применения

Дробильно-сортировочные комплексы (ДСУ/ДСК): среднее и мелкое дробление гранита, базальта, кварца, диабаза и других материалов с прочностью до 350 МПа.
Горнодобывающая промышленность: подготовка железных и медных руд, а также других твёрдых минеральных материалов.
Производство инертных материалов: получение щебня заданных фракций с регулированием разгрузочной щели и подбором типа камеры.
Строительные материалы и переработка минерального сырья: известняк, сланец, мрамор, гравий/галечник (при соблюдении требований к подготовке сырья и недробимым включениям).
