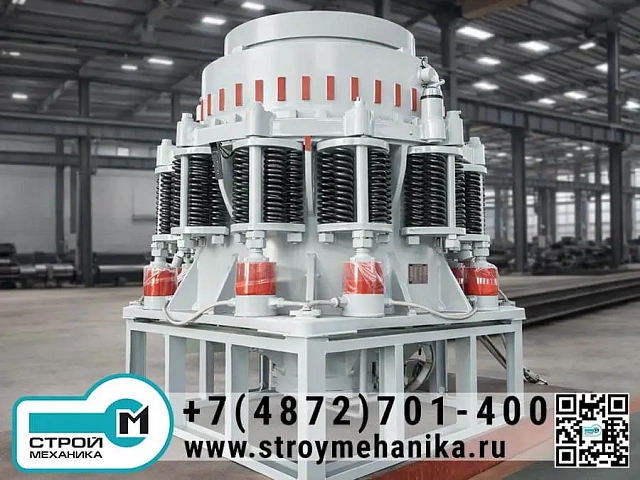

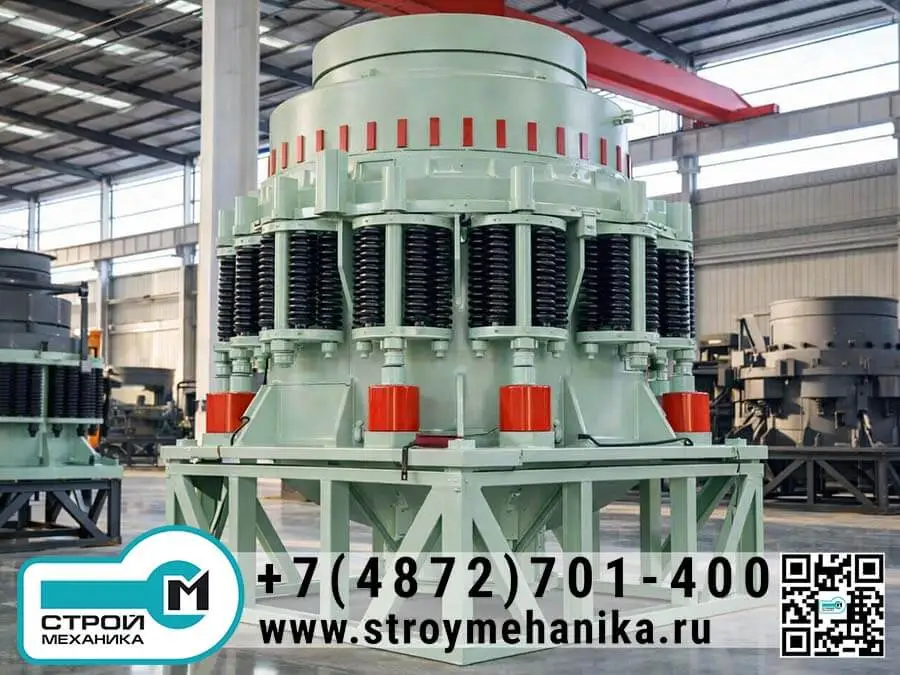

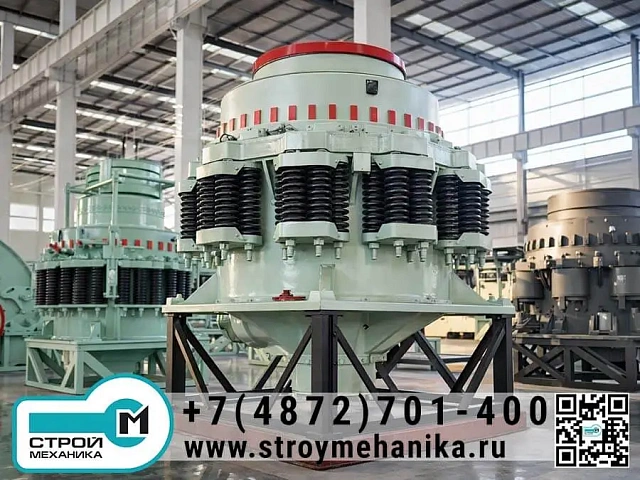

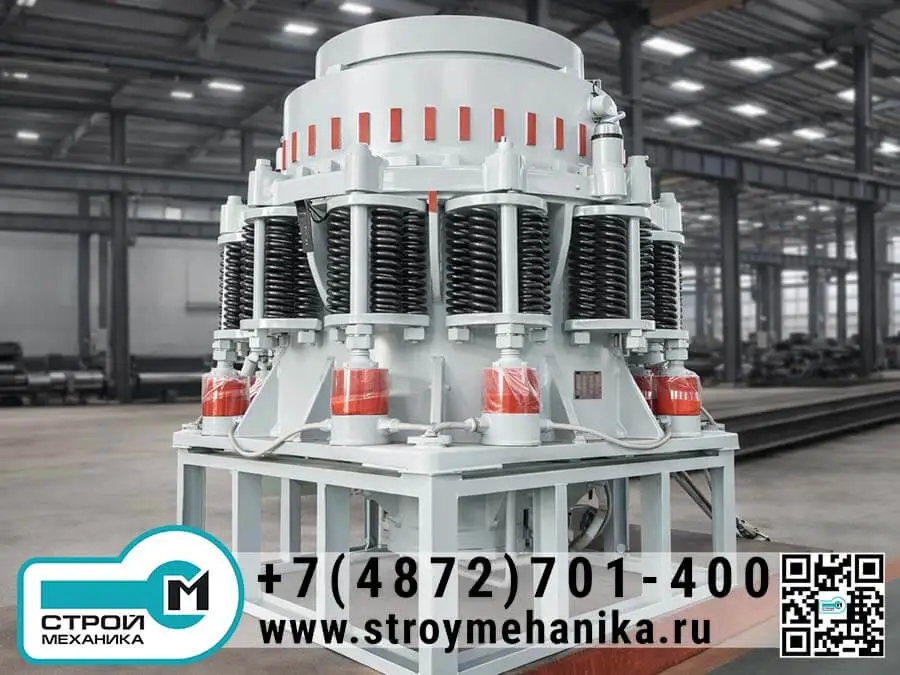

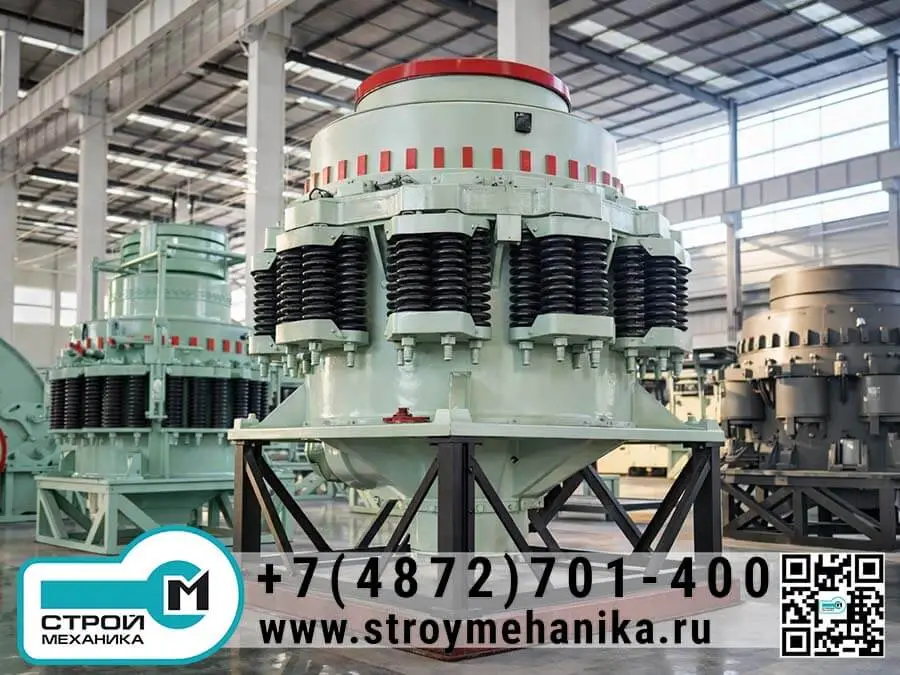

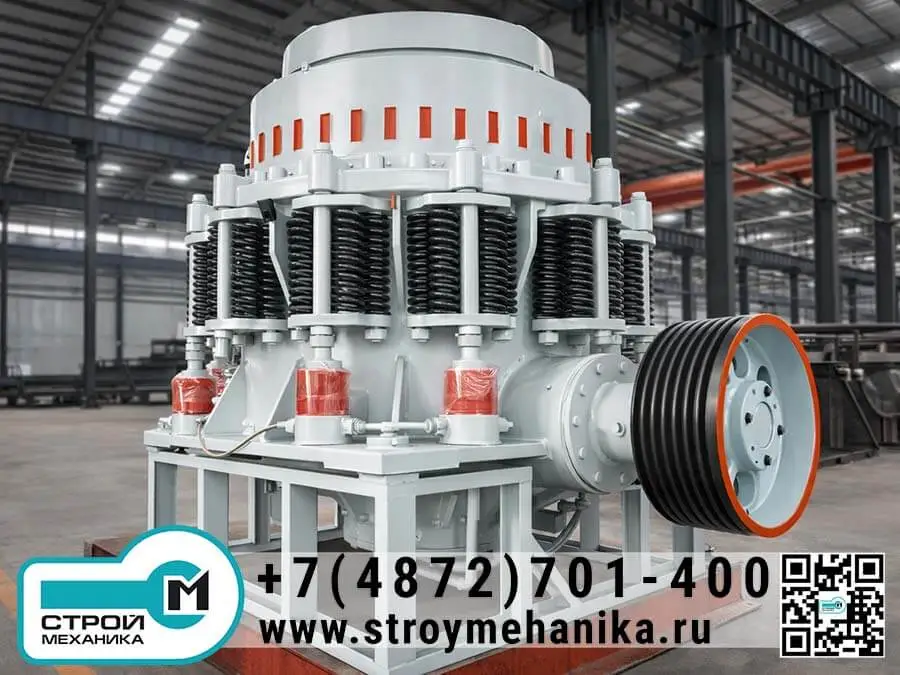

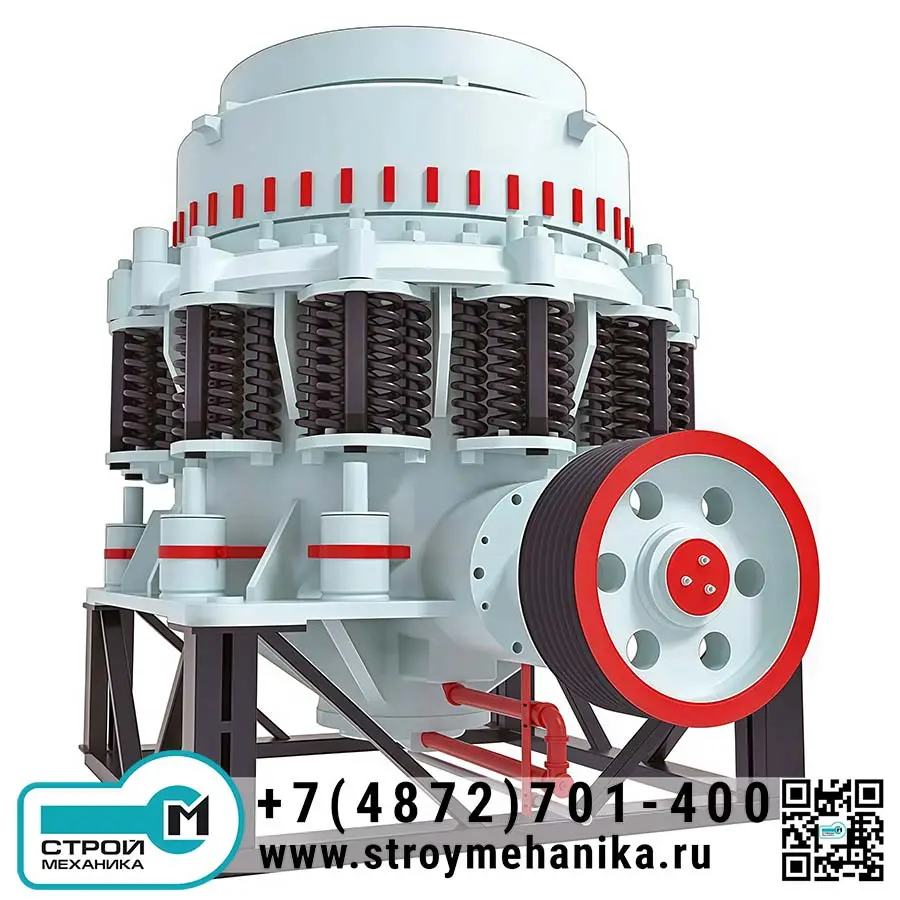

Конусная дробилка CS для среднего и мелкого дробления твёрдых пород

Конусная дробилка CS предназначена для стабильного среднего и мелкого дробления гранита, базальта, железной руды, медной руды и других материалов повышенной прочности, когда после щековой дробилки требуется получить заданные фракции с высокой производительностью и минимальными простоими. Основная инженерная идея — «больше дробить, меньше измельчать»: формировать требуемый грансостав уже на стадии дробления и тем самым снижать нагрузку на последующие операции (грохочение, доизмельчение, транспорт).

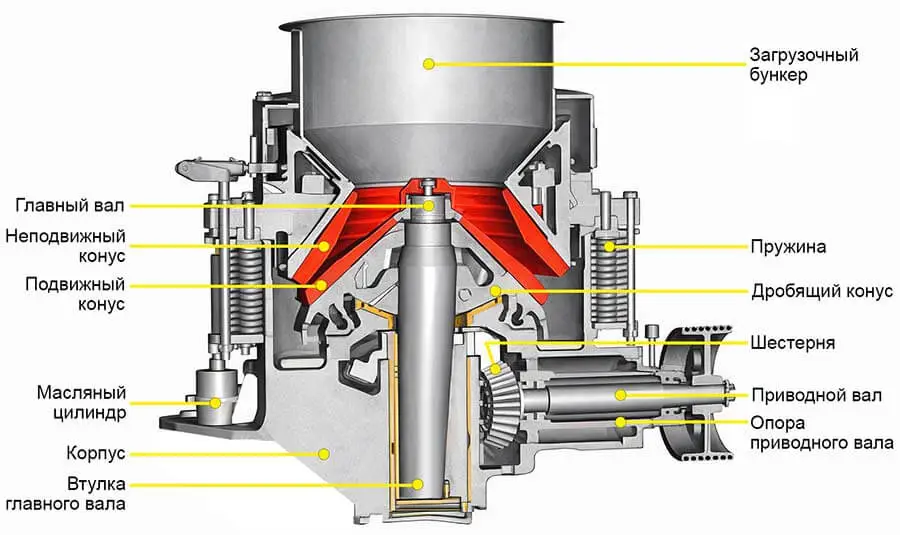

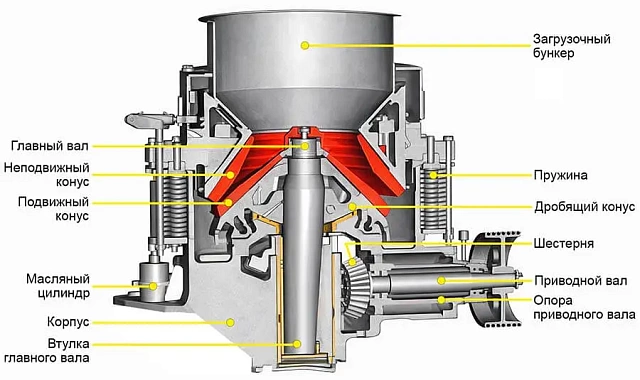

Кинематика CS-дробилки построена на классической схеме фиксированный главный вал + привод эксцентриковой втулкой. За счёт вращения эксцентрика подвижный конус совершает круговое качание внутри неподвижной чаши, создавая непрерывную зону сжатия. Такой принцип обеспечивает ровный рабочий ход, «мягкое» принятие нагрузки и хорошую повторяемость результата при переработке твёрдых пород.

Важная эксплуатационная особенность Symons-типа — развитая защита от недробимых включений. В промышленных исполнениях применяются пружинные решения и/или гидросистемы разгрузки/прочистки камеры, которые сбрасывают нагрузку при попадании металла и снижают риск заклинивания и повреждения узлов. Это повышает живучесть машины на «грязном» сырье и упрощает восстановление режима после перегрузки.

Для долговременной работы критична смазка и тепловой режим. В современных Symons-решениях используется циркуляционная тонкомасляная смазка с контролем параметров (температура/давление/фильтрация) и возможностью охлаждения, что снижает трение в подшипниках и зубчатой паре и повышает устойчивость при длительной нагрузке.

Принцип работы

1. Подача: материал поступает сверху в камеру дробления. Тип камеры выбирается под задачу: стандартная — для среднего дробления, короткая головка — для более мелкого продукта.
2. Слоистое дробление: в зоне между подвижным конусом и неподвижной чашей происходит многократное сжатие «частица-к-частице», что повышает эффективность и улучшает форму зерна.
3. Регулировка крупности: конечная фракция задаётся настройкой разгрузочной щели (CSS); изменение зазора меняет грансостав и производительность.
4. Защита от недробимых включений: при попадании металла/сверхтвёрдого включения система защиты разгружает камеру и предотвращает критическую перегрузку.
5. Смазка и охлаждение: циркуляционная система поддерживает стабильное состояние подшипников и редуктора, что важно для длительной непрерывной работы.

Преимущества

• Слоистое (ламинарное) дробление повышает эффективность на твёрдых породах и помогает получать более «правильную» форму зерна при вторичной/третичной стадиях.
• Гибкий выбор камер позволяет адаптировать дробилку под среднее дробление или «доводку» до мелких фракций.
• Широкая линейка по производительности — от небольших линий до высокопроизводительных ДСК.
• Защита от недробимых включений снижает риск аварий при попадании металла и уменьшает простои на прочистку камеры.
• Гидравлическая прочистка/разгрузка и настройка CSS ускоряет обслуживание и переналадку под другую фракцию.
• Циркуляционная тонкомасляная смазка с контролем параметров повышает ресурс подшипников и стабильность при длительной нагрузке.
• Высокая ремонтопригодность Symons-платформы: распространённость конструкции на рынке упрощает подбор и регламент замен футеровок (чаша/конус).

Область применения

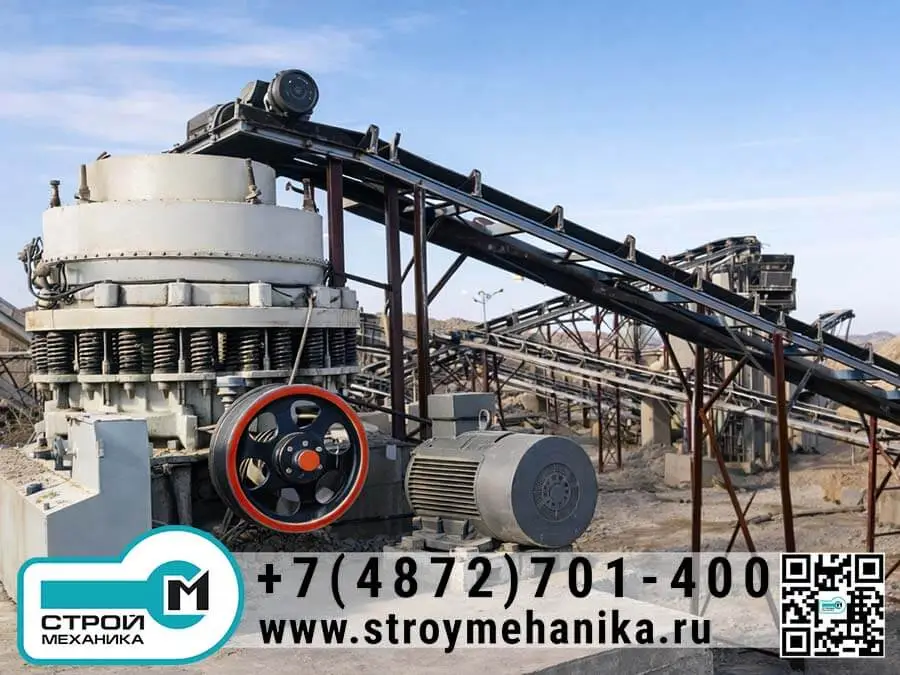

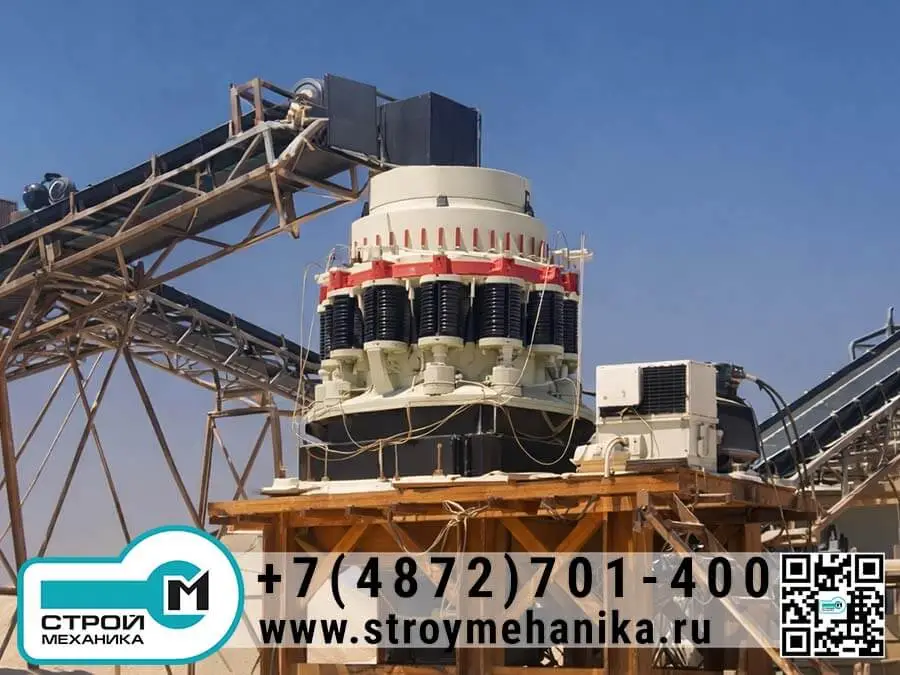

• Карьеры и производство щебня: вторичное/третичное дробление гранита, базальта, диабаза, кварцитов и других прочных пород с последующим грохочением по фракциям.
• Горнодобыча: подготовка железной, медной и других руд на стадиях среднего и мелкого дробления перед сортировкой/измельчением.
• Производство искусственного песка и высококачественных заполнителей (в составе комплекса с грохотом и, при необходимости, VSI-стадией для формования).
• Переработка минеральной части строительных материалов (при корректной технологической обвязке: металлоотделение, сортировка, замкнутый цикл).
