Весовой бункер-дозатор цемента и минеральных порошков СМ-БД-10 (тензометрический, дискретного действия)

Весовой бункер-дозатор СМ-БД предназначен для точного порционного дозирования цемента, минеральных порошков, золы, шлака, песка и других сухих сыпучих материалов с последующей самотёчной выгрузкой в смеситель или технологическую ёмкость.

Дозатор относится к классу тензометрических весовых бункеров дискретного действия, при которых каждая порция формируется по массе в бункере, а не по времени работы питателя. Такой принцип обеспечивает высокую повторяемость доз и стабильность рецептур при производстве бетона, растворов и сухих строительных смесей.

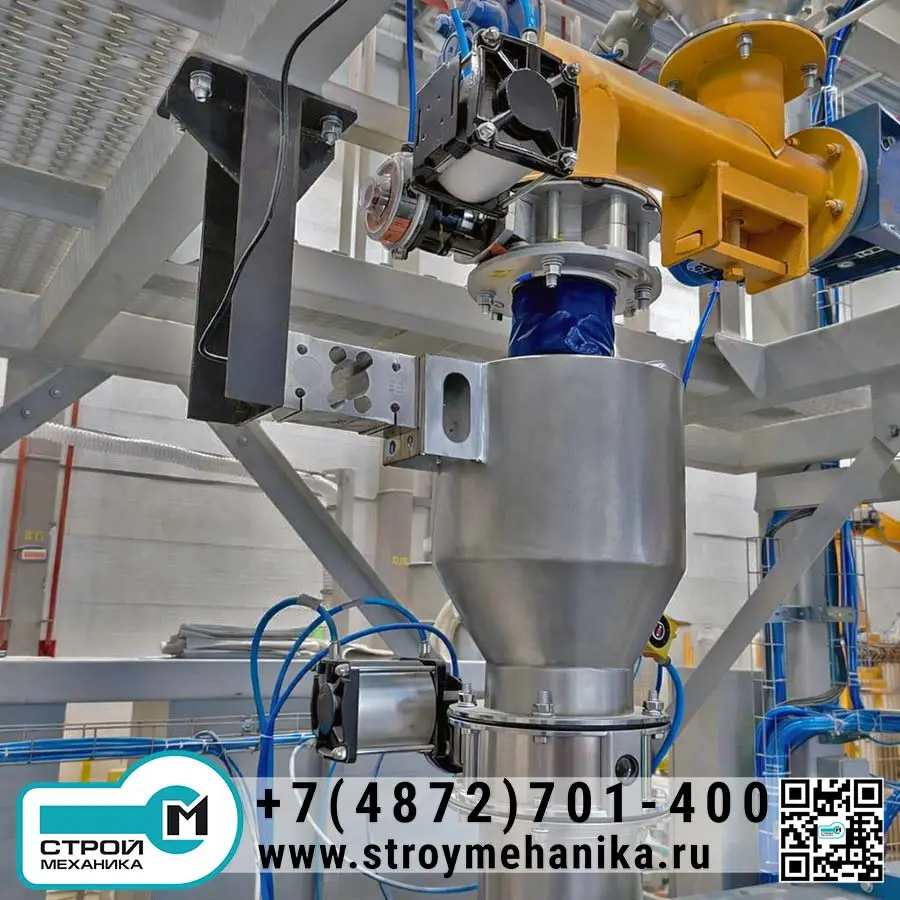

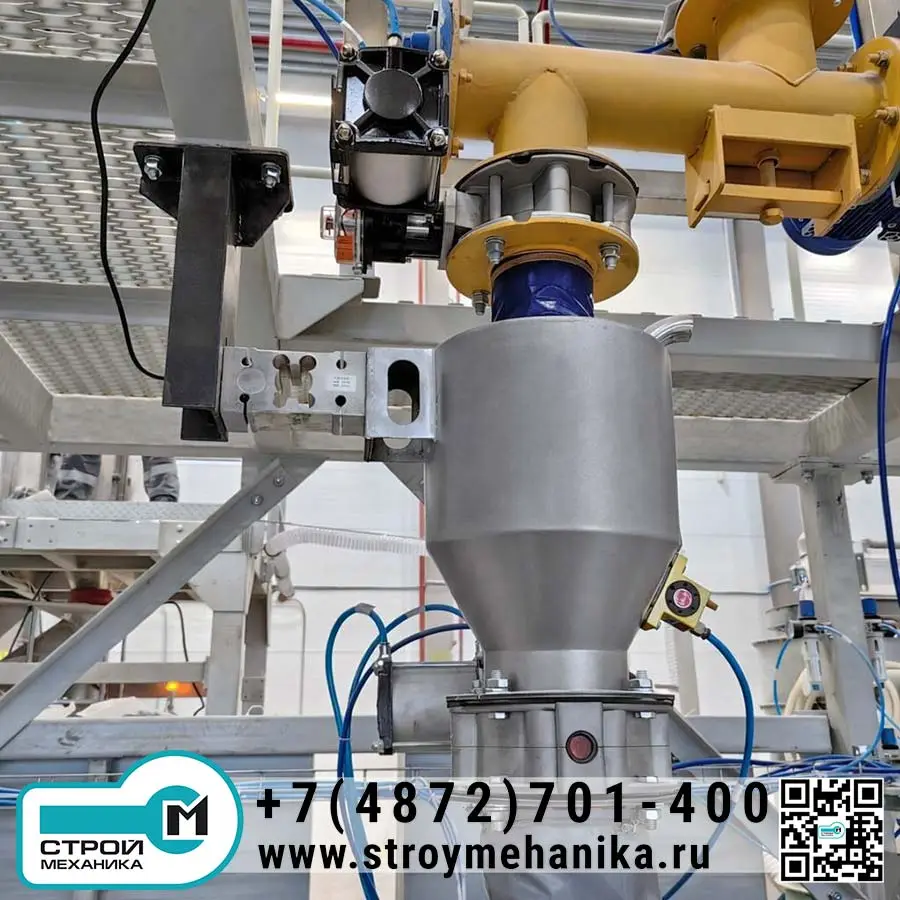

Изделие выполнено в виде цилиндро-конического бункера, установленного на тензометрическую систему взвешивания и оснащённого дисковым затвором DN150 с пневматическим приводом. Для надёжной работы с цементом предусмотрено пневмовибрационное антисводящее устройство, исключающее зависания и остатки материала в конусе.

Преимущества

1. Точность и повторяемость

   • Дозирование по массе с использованием тензодатчиков, а не по времени.

   • Двухэтапная логика дозирования («грубо / точно») с компенсацией долёта материала.

   • Типичная точность дозирования для weigh-hopper систем: ±0,5…±1 %.

2. Надёжная работа с цементом

   • Коническая форма бункера с оптимальным углом.

   • Пневмовибратор GT-8 обеспечивает разрушение сводов и полный сход материала.

   • Минимальный остаток в конусе после выгрузки.

3. Быстрый и стабильный цикл

   • Дисковый затвор DN150 фланцевого типа обеспечивает чёткую отсечку потока.

   • Пневмопривод — быстрый отклик и высокая ресурсность.

   • Импульсный режим вибрации снижает износ и расход воздуха.

4. Компактность и удобство интеграции

   • Малые габариты при высокой функциональности.

   • Удобная встройка над смесителем или приёмным трактом.

   • Простая интеграция в автоматизированные системы управления.

5. Масштабируемость

   • Исполнение от 10 до 50 л и более.

   • Одноточечная или трёхопорная схема взвешивания — по задаче проекта.

Принцип работы

1. Подготовка и тарирование.
   Затвор закрыт. Контроллер фиксирует нулевую массу (тару) и проверяет стабильность сигнала тензодатчиков. Пневмосистема контролируется по давлению.
2. Загрузка материала.
   Материал подаётся в бункер с помощью внешнего питателя (шнек, шлюз, лента, клапан). Применяется двухскоростной алгоритм:
   • грубая подача до уставки переключения;
   • точная подача с малым расходом до заданной массы.
3. Стабилизация сигнала.
   После завершения подачи контроллер выдерживает паузу для фильтрации и усреднения сигнала, исключая влияние вибраций и ударов потока.
4. Выгрузка дозы
   Открывается дисковый затвор DN150. Материал самотёком выгружается в приёмную часть. Пневмовибратор включается импульсно для гарантированного схода цемента и очистки конуса.
5. Контроль опорожнения
   Контроллер фиксирует снижение веса до порога «пусто», закрывает затвор и подготавливает систему к следующему циклу дозирования.

Области применения

• БСУ и РБУ — дозирование цемента, минпорошка, золы, шлака.
• Линии сухих строительных смесей — точное дозирование тонкодисперсных компонентов.
• Химическая и огнеупорная промышленность — порошки, наполнители, пигменты.
• Модернизация действующих линий — переход с объёмного дозирования на массовое.

Весовой бункер-дозатор СМ-БД — это компактное и надёжное решение для точного дозирования цемента и минеральных порошков, обеспечивающее стабильность рецептур, минимальный остаток материала и простую интеграцию в автоматизированные производственные линии.
