Весовой бункер-дозатор цемента CM-БД-50 (тензометрический, дискретного действия)

Весовой бункер-дозатор цемента CM -БД-50 - компактный весовой бункер-дозатор для порционного дозирования цемента и минеральных порошков по массе. Работает по циклу «набор дозы → контроль массы по тензодатчикам → выгрузка через затвор → возврат к нулю → следующая порция». Подходит для БСУ/РБУ, линий сухих смесей и технологических смесителей, где важны точность рецептуры, повторяемость и управляемый цикл.

Весовой бункер-дозатор СМ - БД-50 предназначен для точного дискретного дозирования цемента, золы, минеральных добавок, шлаков, песка и других сухих сыпучих материалов с насыпной плотностью до 2000 кг/м³.

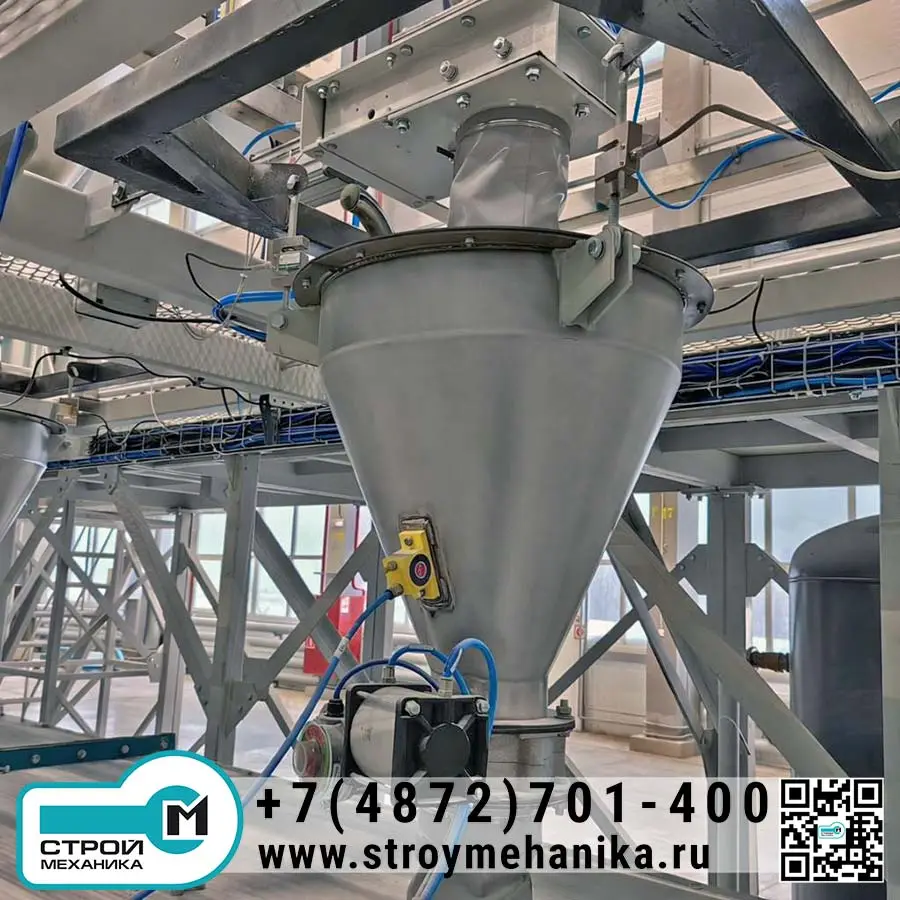

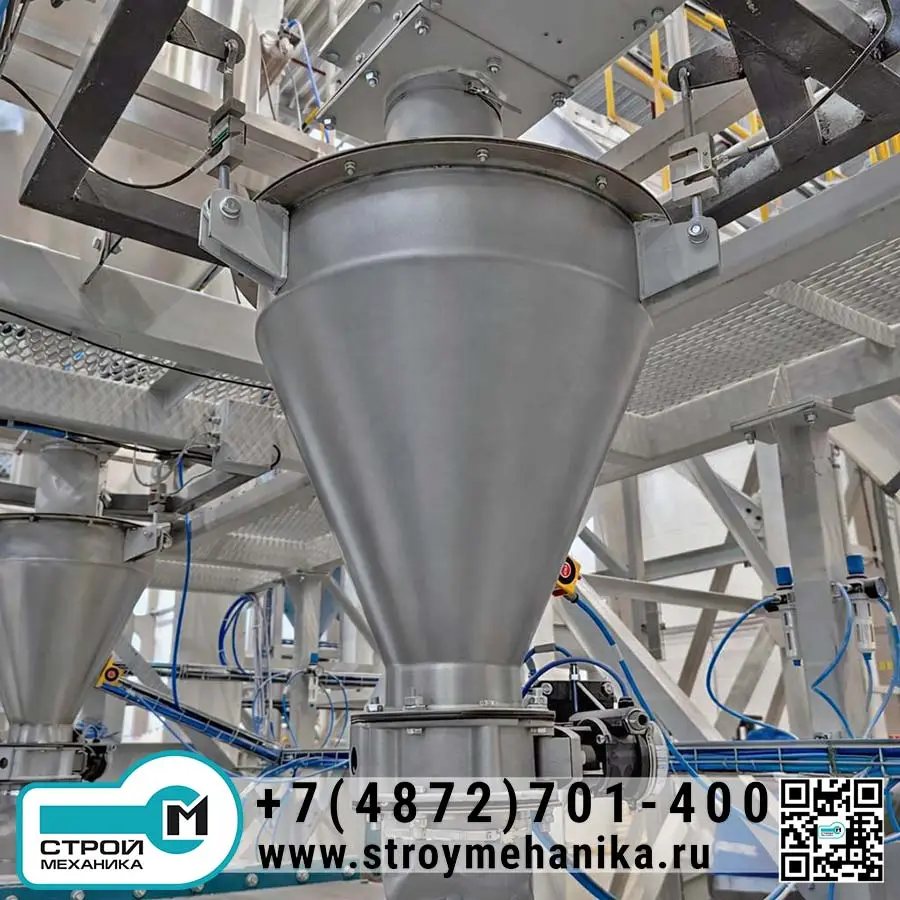

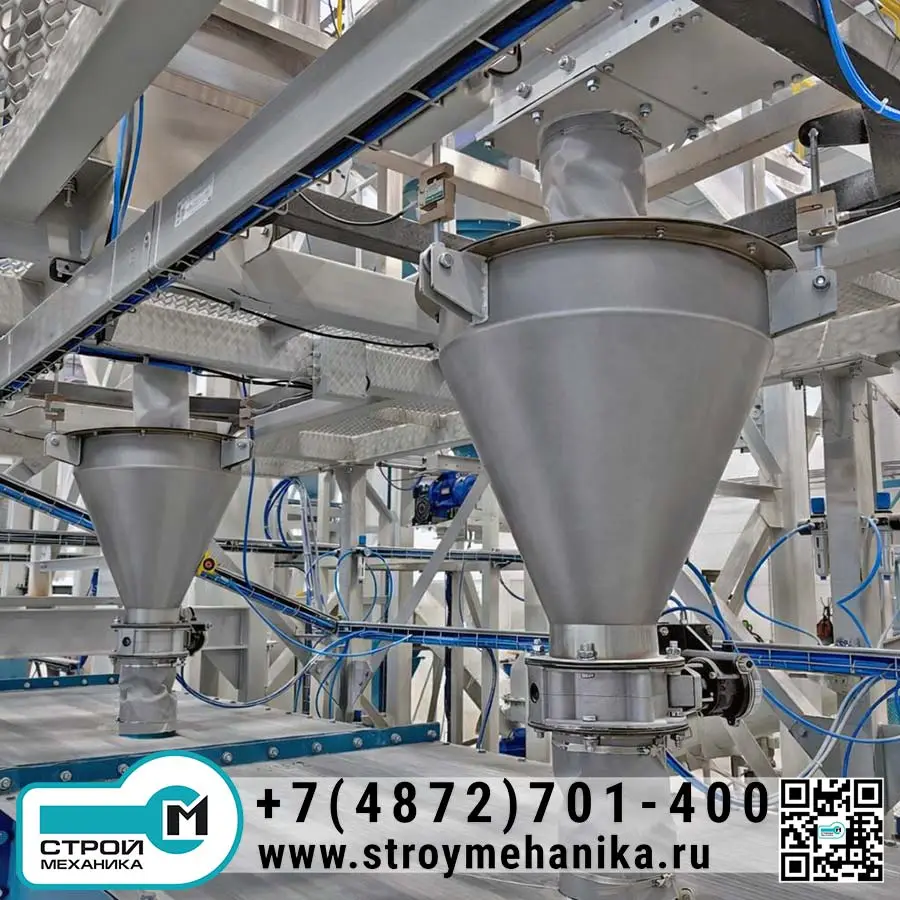

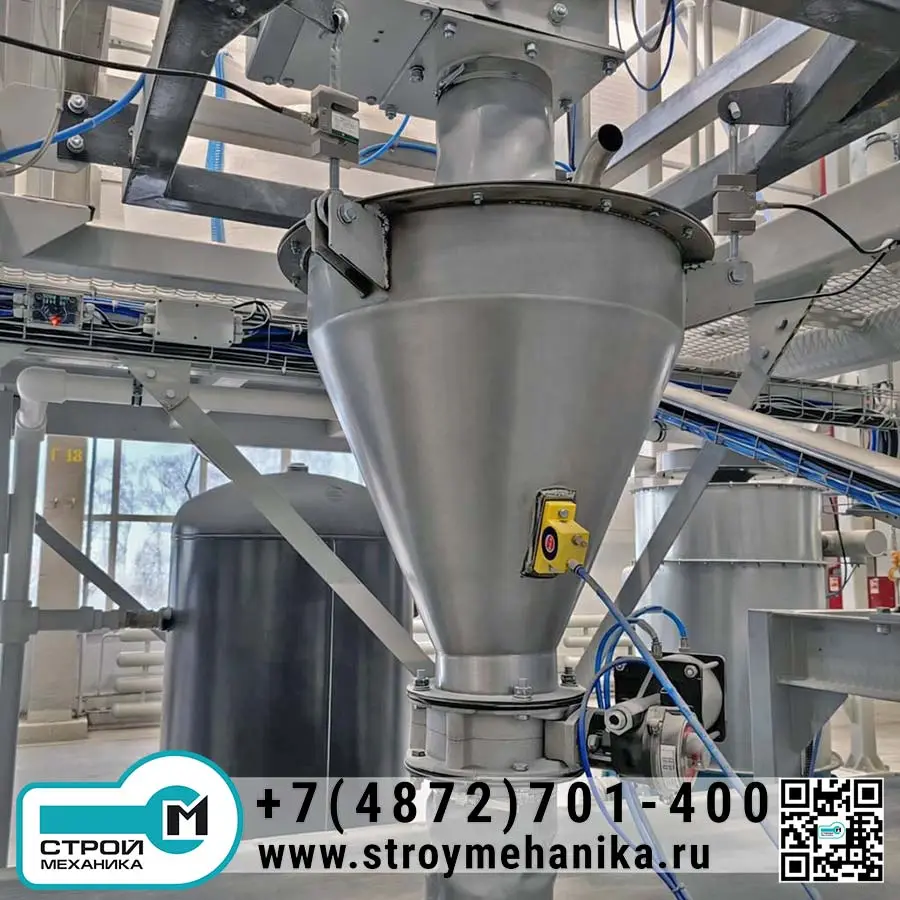

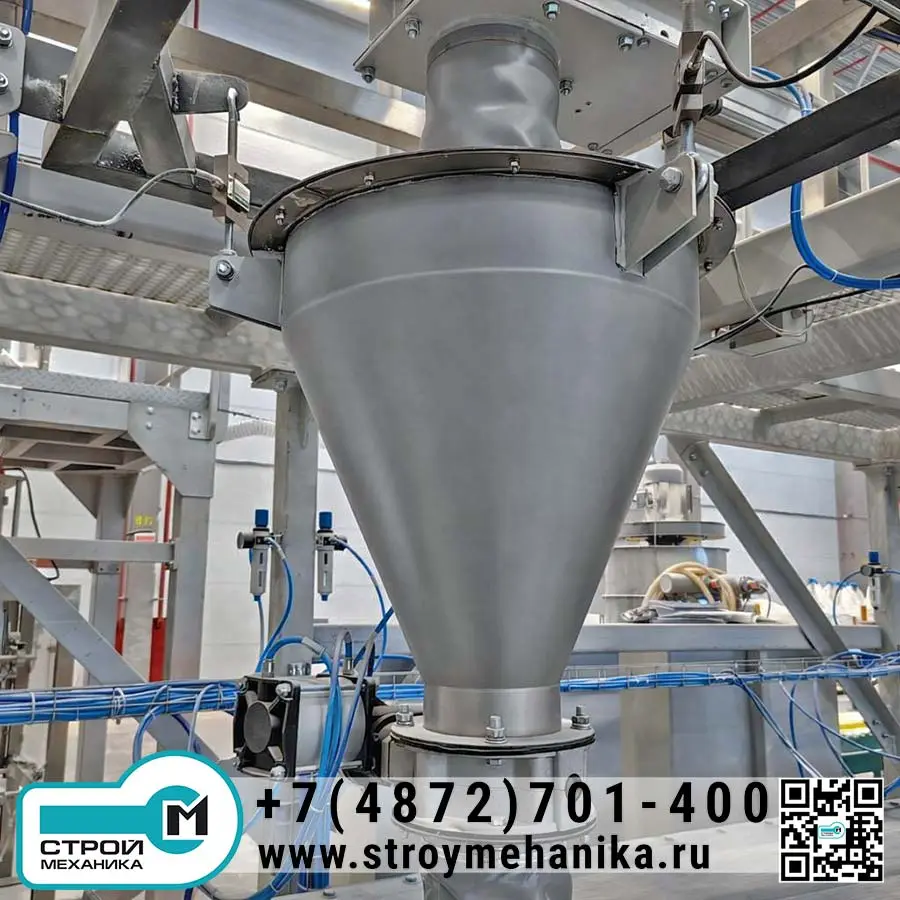

Конструктивно изделие выполнено по промышленной схеме, коническая ёмкость установлена на раме через три тензодатчика S-образного типа, что обеспечивает устойчивость измерения и корректную работу при динамике подачи материала. S-образные тензодатчики широко применяются именно в бункерных/подвесных весах и дозаторах, т.к. работают на растяжение/сжатие и удобны для подвеса.

Выгрузка дозы осуществляется через двухфланцевый дисковый затвор DN150 (V2FS150) с пневмоприводом. Двухфланцевое исполнение удобно для встройки под бункером и подключения гибкой вставки/компенсатора - это снижает паразитные усилия на весовую систему и улучшает стабильность показаний. Затворы серии V2FS широко применяются на порошках под бункерами и силосами.

Для цемента критично исключать сводообразование и остаток в конусе. Поэтому БД-50 комплектуется пневмовибратором GT-8, который импульсно активирует сход материала, повышает повторяемость выгрузки и уменьшает «хвост» остатка после открытия затвора. Типовые параметры GT-8 (частота, усилие, расход) зависят от давления и режима, а рабочий диапазон давления для таких вибраторов обычно 2–6 бар.

Принцип работы

1. Тарирование: затвор закрыт, контроллер выполняет «ноль» (тару) и проверяет стабильность сигнала тензосистемы.
2. Набор дозы: материал подаётся питателем (шнек/шлюз/клапан/лента).
3. Двухэтапный набор: контроллер ведёт массу в реальном времени:
   • грубая подача до уставки переключения;
   • точная подача малым расходом до заданной массы.
4. Стабилизация: краткая пауза на фильтрацию/усреднение.
5. Выгрузка дозы: открытие пневмозатвора DN150, самотёчная выгрузка; вибратор включается импульсно для полного схода цемента.
6. Контроль «пусто» и завершение цикла: фиксация минимального веса, закрытие затвора, готовность к следующей порции.

Преимущества

• Точное дозирование по массе, а не по времени: высокая повторяемость рецептуры.
• Дискретный цикл исключает накопление ошибок, характерных для объёмных схем.
• Быстрая отсечка и надёжная выгрузка через пневматический двухфланцевый затвор DN150.
• Стабильная работа с цементом благодаря пневмовибратору GT-8 (антисвод/антизалипание).
• Удобная интеграция в автоматизацию: тензосигнал + управление затвором и вибратором, ручной/автоматический режим.
• Соответствие подходу для весовых дозаторов дискретного действия по логике работы и параметрам точности, с ориентиром на требования и терминологию ГОСТ для весовых дозаторов дискретного действия.

Область применения

• БСУ/РБУ: цемент, зола, минпорошок, шлаки.
• Линии сухих строительных смесей: тонкодисперсные компоненты и добавки.
• Узлы загрузки смесителей: порционная подача по массе.
• Технологические линии, где требуется дозирование порошков с контролем рецептуры.

Опции и исполнение

• Аспирационный отвод и подключение к фильтру/вытяжке для снижения пыления.
• Гибкие вставки/компенсаторы на входе и выходе для исключения паразитных усилий на весовую систему.
• Датчик уровня/наличия материала.
• Футеровка/антиприлипание для сложных материалов и повышения ресурса.
• Исполнение затвора: дисковый/ножевой; привод: пневмо/электромех (по задаче).

Ключевые выгоды

• стабильная рецептура и повторяемость доз;
• быстрая отсечка потока и чистый цикл;
• уверенная работа с цементом благодаря вибратору;
• удобная встройка в БСУ/РБУ и линии сухих смесей.
