| Расстояние между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4 (дальность действия) | от 10 до 150 см |
| Диапазон рабочих напряжений | от 20 до 250 В постоянного или переменного тока |
| Тип выходного сигнала | переключаемый («замкнут»/«разомкнут») |
| Падение напряжения в состоянии «замкнут», не более | 3 В |
| Ток через нагрузку в состоянии «разомкнут», не более | 4 мА |
| Максимальный рабочий ток через нагрузку в состоянии «замкнут» | 400 мА |
| Ток срабатывания схемы защиты от перегрузок: | |
| долговременный средний, не менее | 450 мА |
| импульсный, не более | 3000 мА |
| Ток через цепь короткозамкнутой нагрузки, не более | 5 мА |
| Задержка срабатывания (фиксированная) | 3 с |
| Диапазон рабочих температур | от -40 до +40°C |
| Выходная мощность излучаемого радиосигнала, не более | 0,01 Вт |
| Напряжение в линии связи между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4, не более | 9 В |
| Ток в линии связи между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4, не более | 2 мА |
| Степень защиты оболочки по ГОСТ 14254-96 модуля сигнализации уровня МДС-4 | IP54 |
| Степень защиты оболочки по ГОСТ 14254-96 модуля генераторного МГ-4 | IP54 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II |
| Средняя наработка на отказ, не менее | 10000 ч |
| Срок службы | 10 лет |
| Масса в заводской упаковке, не более | 0,6 кг |
Сигнализатор уровня РСУ-4 (далее – «сигнализатор») предназначен для контроля пороговых уровней сыпучих материалов в продуктопроводе или бункере. Сигнализатор включается в двухпроводную линию последовательно с нагрузкой. Начальное состояние РСУ-4 («замкнут» или «разомкнут») задаётся встроенным переключателем. При достижении продуктом места установки сигнализатора его состояние меняется на противоположное. РСУ-4 работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до 250 В переменного или постоянного тока. Соединяется последовательно с пускателем, клапаном и т.д., пропуская через себя ток до 400 мА. Защищён от короткого замыкания в цепи нагрузки.
Сигнализатор может устанавливаться для контроля верхнего и нижнего уровня продукта в бункерах, использоваться как датчик подпора в самотёках, головках и башмаках норий, сбросных коробах винтовых и цепных конвейеров и т.д.

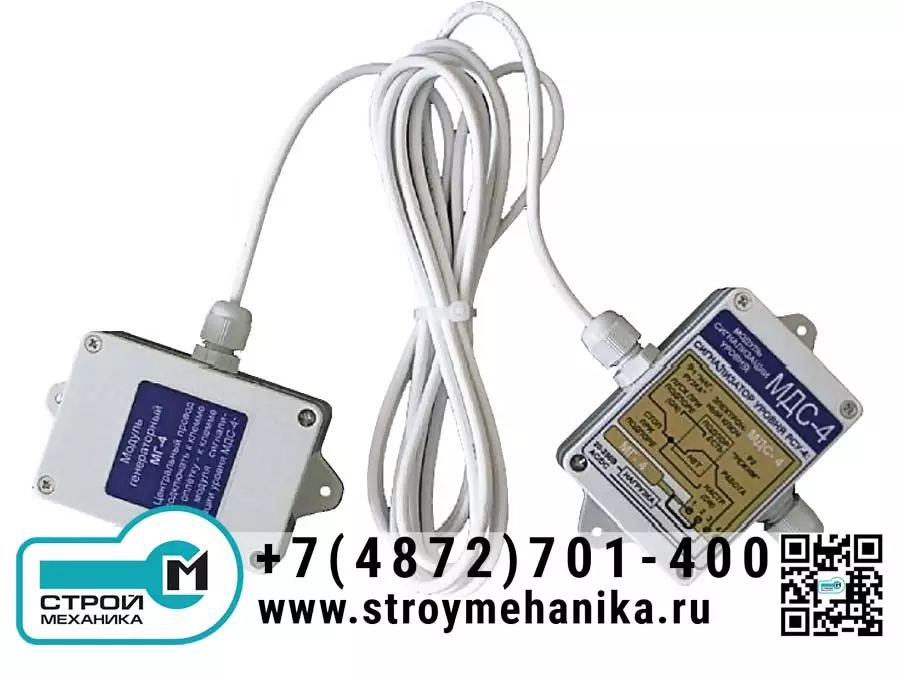

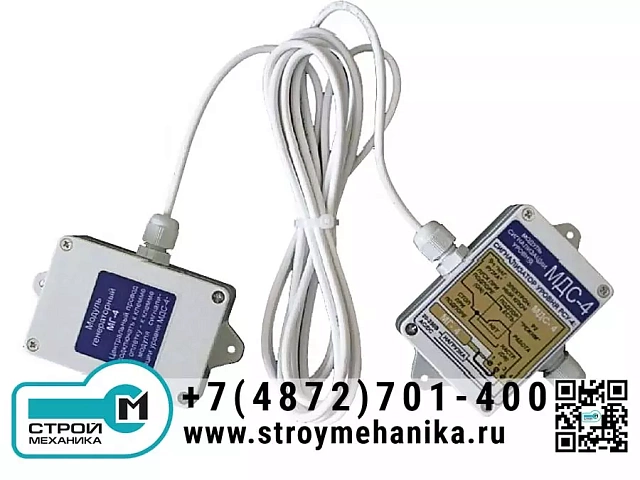

В комплект поставки входят: генераторный модуль МГ-4, модуль сигнализации уровня МДС-4, паспорт, соединительный кабель, крепёжные элементы, а также износостойкие полиуретановые вставки, закрывающие установочные отверстия диаметром 27 мм в противоположных стенках бункера (продуктопровода).
Принцип действия прибора основан на ослаблении продуктом уровня радиосигнала, проходящего от микроволнового генератора МГ-4 до приёмника, расположенного в модуле МДС-4. Генератор МГ-4 и модуль МДС-4 устанавливаются на противоположные стенки контролируемого объекта. Все сыпучие вещества в определенной степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он не срабатывал на слой "налипания", толщина которого может составлять от 10 до 500 мм в зависимости от влажности и плотности контролируемого продукта, содержания в нем металлических примесей и т.д.
