Максимальное расстояние между генератором и детекторами | 1,5 м |
Рабочая частота генератора | от 9,8 до 10,2 ГГц |
Напряжение питания | от 21 до 27 В постоянного тока |
Потребляемая мощность, не более | 2 Вт |
Количество контактов реле | 1 перекидной |
Максимальное напряжение, коммутируемое контактами реле | 250 В |
Максимальная мощность, коммутируемая контактами реле | 500 Вт |
Время задержки на переключение реле (регулируемое) | от 1 до 20 с |
Постоянный ток детектора, не более | 1 мА |
Постоянная выходная мощность генератора, не более | 2 мВт |
Средняя наработка на отказ, не менее | 10000 ч |
Средний срок службы, не менее | 10 лет |
Температура окружающей среды | от -40 до +40°C |
Исполнение по ГОСТ 14254-96 сигнализатора «Контур-2А» | IP54 |
Исполнение по ГОСТ 14254-96 модуля ППМ-02Пр | IP65 |
Масса в упаковке, не более | 0,9 кг |
Сигнализатор уровня РСУ-3 (далее – «датчик») предназначен для контроля пороговых уровней неабразивных неагрессивных сыпучих материалов в бункере (продуктопроводе) и формирования релейного сигнала через установленное время задержки. РСУ-3 может устанавливаться для контроля верхнего и нижнего уровня продукта в бункерах, использоваться как сигнализатор подпора в головках и башмаках норий, сбросных коробах винтовых и цепных конвейеров и т.д.

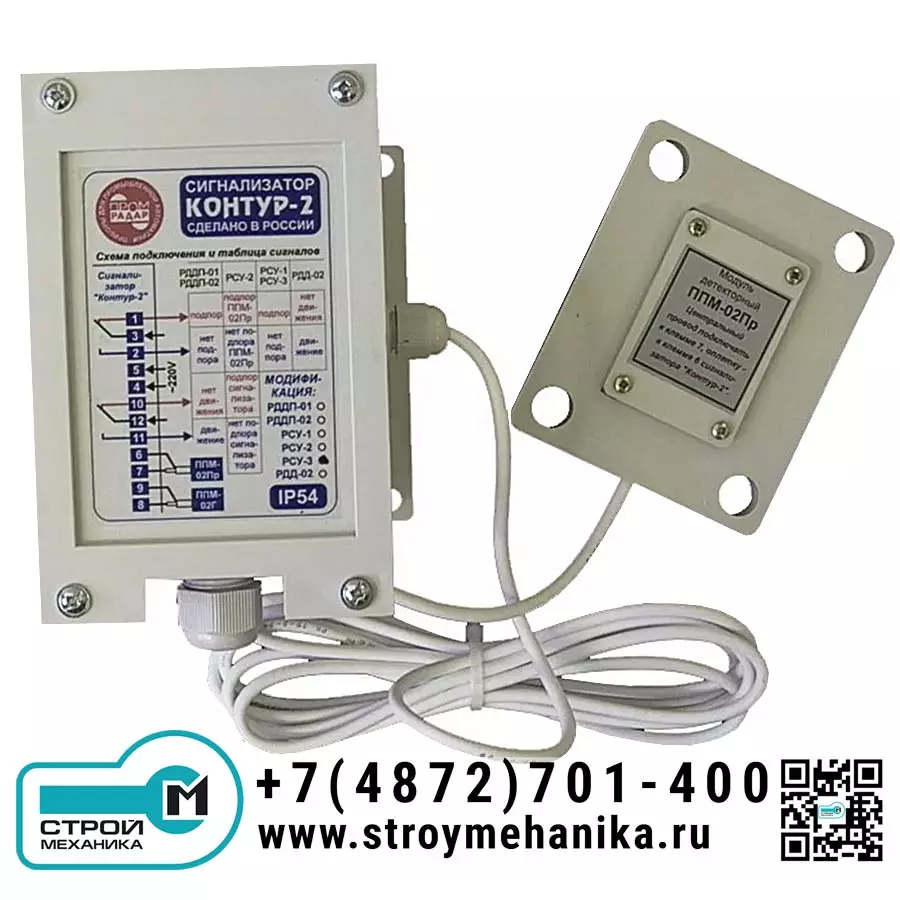

РСУ-3 состоит из выносного приёмника и сигнализатора, внутри которого расположены органы регулировки и генератор радиосигнала. Диаметр (ширина) контролируемого объекта – до 1,5 м. РСУ-3 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц).
На противоположные стороны бункера (самотёка) в подготовленные отверстия устанавливаются генератор и приёмник радиосигнала. Когда пространство между ними заполняется продуктом, уровень сигнала в приёмнике резко падает, вызывая срабатывание прибора "на подпор".
Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала.
Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т.д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т.д.
