Сигнализатор уровня РСУ-1Р

Сигнализатор уровня РСУ-1Р (далее – «датчик») предназначен для контроля пороговых уровней неабразивных высокотемпературных сыпучих материалов в бункере (продуктопроводе) и формирования релейного сигнала через установленное время задержки. РСУ-1Р может использоваться в качестве датчика уровня продукта на бункерах, самотёках и конических сходах диаметром (шириной) до 8 метров. Продукт может содержать агрессивные примеси (например, негашёную известь). Приборы применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня в тяжёлых условиях эксплуатации.

РСУ-1Р питается от сети переменного тока (~187-242 В, 49-51 Гц).

Принцип действия сигнализаторов основан на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т.д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т.д.

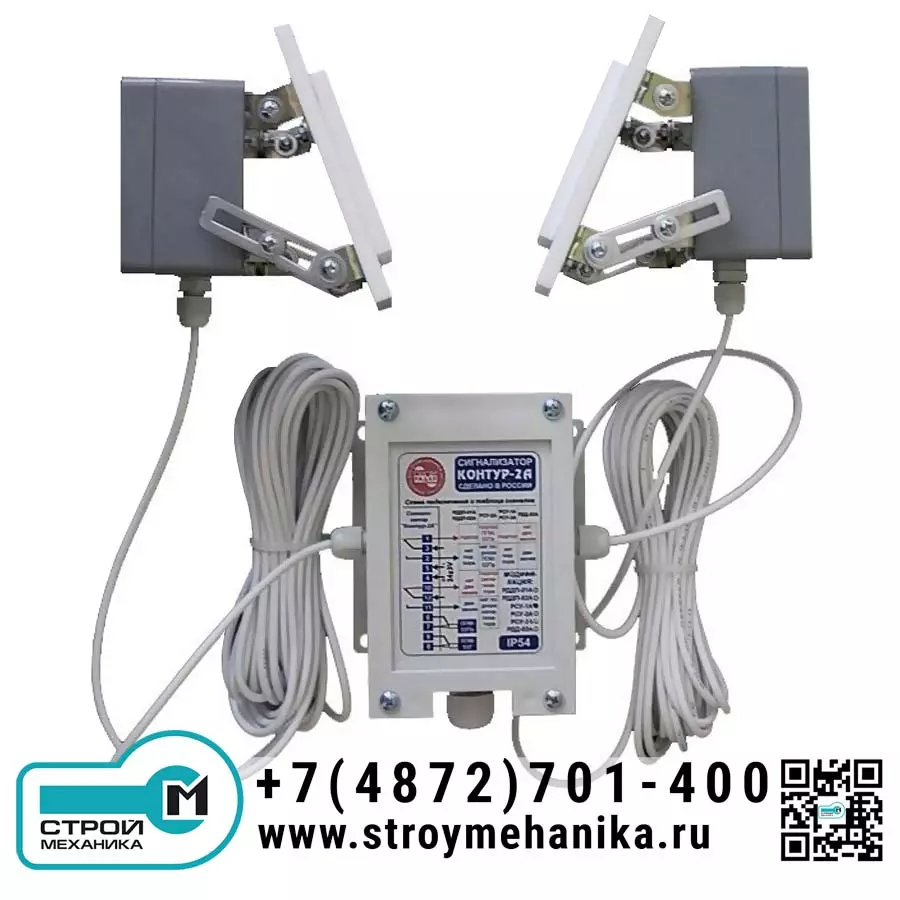

В комплект поставки датчика входят микроволновые генератор ППМ-02РГ и детектор ППМ-02РП, а также вторичный прибор – сигнализатор "Контур-2".

Генератор и детектор имеют одинаковую конструкцию, которая обеспечивает:

1. Возможность установки как на параллельные стенки бункера, так и на его конический сход с углом при вершине до 70°.
2. Возможность использовать датчик на бункерах с высокотемпературным сырьем (между бункером и активными элементами модуля имеется воздушный зазор не менее 25 мм и слой фторопласта толщиной 10 мм). Температура сырья в бункере может составлять от –40 до +200°С.
3. Герметичность конструкции (степень защиты корпусов по ГОСТ 14254-96 - IP65).

Для установки на бункер каждого модуля в его стенке необходимо вырезать квадратное отверстие размером 90х90 мм.

Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А. Сигнализаторы содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри прибора. Мощность микроволнового излучения не превышает 0,01 Вт.
