| Максимальный диаметр (ширина) бункера (материалопровода) | 1,5 м |
| Максимальное расстояние до потока продукта | 0,5 м |
| Диапазон контролируемых скоростей потока продукта | от 0,1 до 25 м/с |
| Рабочая частота генератора | от 9,8 до 10,2 ГГц |
| Напряжение питания | 187-242 В, 49-51 Гц |
| Потребляемая мощность, не более | 2 Вт |
| Тип выходного сигнала (канал контроля подпора) | перекидной контакт реле |
| Тип выходного сигнала (канал контроля движения) | перекидной контакт реле |
| Максимальное напряжение, коммутируемое контактами реле | 250 В |
| Максимальная мощность, коммутируемая контактами реле | 500 Вт |
| Регулируемое время задержки на переключение реле для каждого канала | от 1 до 20 с |
| Постоянный ток детектора, не более | 1 мА |
| Постоянная выходная мощность радиосигнала, не более | 0,002 Вт |
| Средняя наработка на отказ, не менее | 10000 ч |
| Средний срок службы, не менее | 10 лет |
| Температура окружающей среды | от -40 до +40°C |

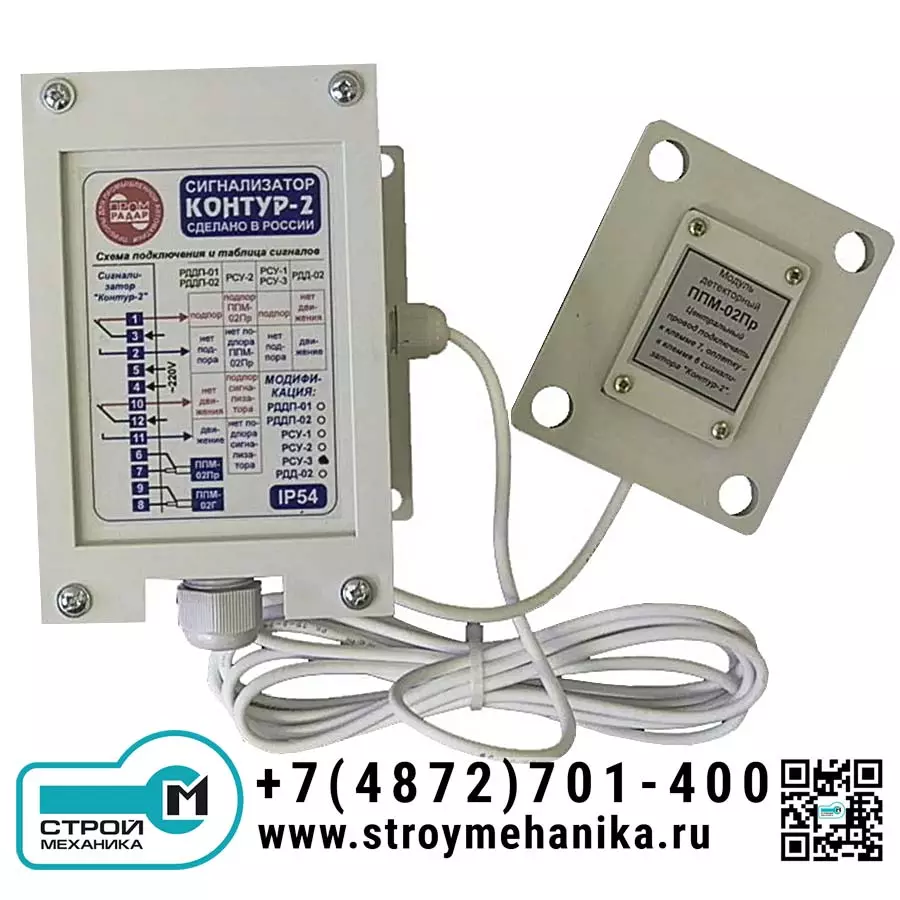

| Исполнение по ГОСТ 14254-96 сигнализатора «Контур-2» | IP54 |
| Исполнение по ГОСТ 14254-96 детектора ППМ-02Пр | IP65 |
| Масса в упаковке, не более | 1,1 кг |
Определяют все возможные состояния внутри бункера или самотёка: нет продукта, движущийся поток или подпор. Содержат два независимых канала: движения и подпора. Выходом каждого канала является перекидная группа контактов реле. Приборы представляют собой микроволновые радары и имеют широкую область применения. Например, с их помощью можно обеспечить постоянное наличие в продуктопроводе потока материала: сигнал о подпоре включает разгрузку, а об отсутствии продукта – подачу сырья. О нормальном ходе технологического процесса сигнализирует реле наличия движения.
Датчики предназначены для применения на неабразивных сыпучих продуктах (зерновое и не зерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.).
РДДП-01 питается от сети переменного тока (~187-242 В, 49-51 Гц).
Принцип работы датчика:
В радиопрозрачном корпусе сигнализатора установлен приёмо-передающий модуль, который излучает внутрь самотёка (бункера) микроволновые колебания. При движении продукта за счет эффекта Допплера частота отражённого радиосигнала отличается от излучённой. Разность частот приводит с срабатыванию реле канала контроля движения. Часть сигнала проходит сквозь поток и поступает в приёмник. Когда бункер или материалопровод будет заполнен продуктом, амплитуда напряжения в приёмнике падает, вызывая срабатывание реле канала контроля подпора.
Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность канала подпора регулируется так, чтобы его реле не срабатывало на слой "налипания". Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т.д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов).
Расстояние между сигнализатором и приёмником (размер бункера) может составлять до 1,5 метров, а расстояние между сигнализатором и потоком продукта – до 0,5 м. Время срабатывания реле каждого канала независимо регулируется в пределах от 1 до 20 с, причём это может быть задержка включения реле, отключения реле или симметричная задержка. Максимальный ток, коммутируемый контактами каждого реле – 2 А при напряжении до 250 В. Степень защиты корпуса сигнализатора – IP54, а приёмника – IP65. Диапазон рабочих температур - от ‑ 40 до + 40°С.
