Диапазон измерения | 0-25 м |
Точность | ±5 мм |
Технологиченское присоединение | резьба/фланец |
Рабочее давление | 0,1...2,0 МПа |
Рабочая температура | -20...+150 °C |
Частота измерения | 100 МГц...1,8 ГГц |
Выходной сигнал | 4...20 мА |
Питание | 24 В постоянного тока |
Степень защиты | IP67 |

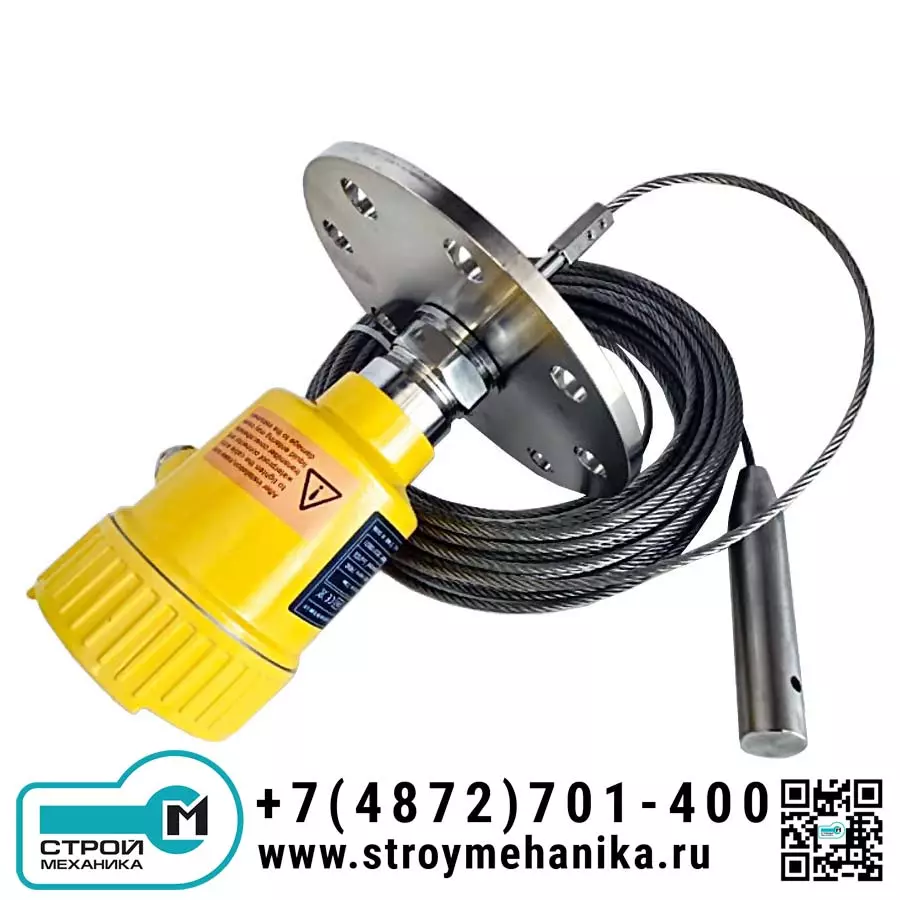

Волноводный уровнемер - это измерительный прибор, основанный на принципе измерения времени и пути. Радарная волна распространяется со скоростью света, и время прохождения может быть преобразована в сигнал уровня с помощью электронных компонентов. Зонд излучает высокочастотные импульсы, которые передаются по кабелю или стержневому зонду. Когда импульс сталкивается с поверхностью материала, он отражается обратно и принимается приемником в приборе, а сигнал расстояния преобразуется в сигнал уровня. Отраженные импульсные сигналы передаются на электронную схему прибора, а микропроцессор обрабатывает сигнал и идентифицирует эхо-сигналы, генерируемые СВЧ-импульсами на поверхности материала.
Применение: измерение уровня жидкостей и твердых веществ (порошков) в открытых или закрытых, в том числе находящихся под давлением емкостях, а также в технологических установках промышленных объектов нефтехимической, фармацевтической, химической и других отраслей промышленности.
