Емкостной точечный датчик уровня KYL-50P-0D00-6LNL

Емкостной точечный датчик уровня KYL-50P-0D00-6LNL - это промышленный сигнализатор уровня для контроля наличия или отсутствия продукта в заданной точке технологического оборудования. Датчик устанавливается в стенку ёмкости, резервуара, бункера, дозатора, смесительной камеры или трубопровода и формирует дискретный сигнал для системы автоматизации, когда продукт достигает зоны чувствительности. Такое решение применяют в составе линий транспортирования и дозирования материалов, в узлах подготовки сырья, на участках загрузки и выгрузки, а также в системах защиты оборудования от аварийных режимов.

Датчик рассчитан на эксплуатацию в реальных производственных условиях: стабильная работа при перепадах температуры, устойчивость к воздействию технологической среды и герметичность корпуса. Электропитание датчика - 18–30 V DC, степень защиты - IP67, что позволяет использовать его в запылённых зонах, вблизи мойки оборудования и на участках с повышенной влажностью при соблюдении требований монтажа. Для подключения к шкафу управления применён стандартный промышленный разъём M12, что упрощает монтаж и обслуживание, а также повышает надёжность электрического соединения.

KYL-50P-0D00-6LNL используют как верхний и нижний сигнализатор уровня, а также как контроль «продукт есть или продукта нет» в технологических узлах: при подаче сыпучих материалов, дозировании, контроле заполнения и переполнения, а также в задачах технологической блокировки. Встроенный дискретный выход NPN/PNP обеспечивает удобное сопряжение с входами программируемого логического контроллера, релейными модулями и другой аппаратурой управления без применения промежуточных преобразователей.

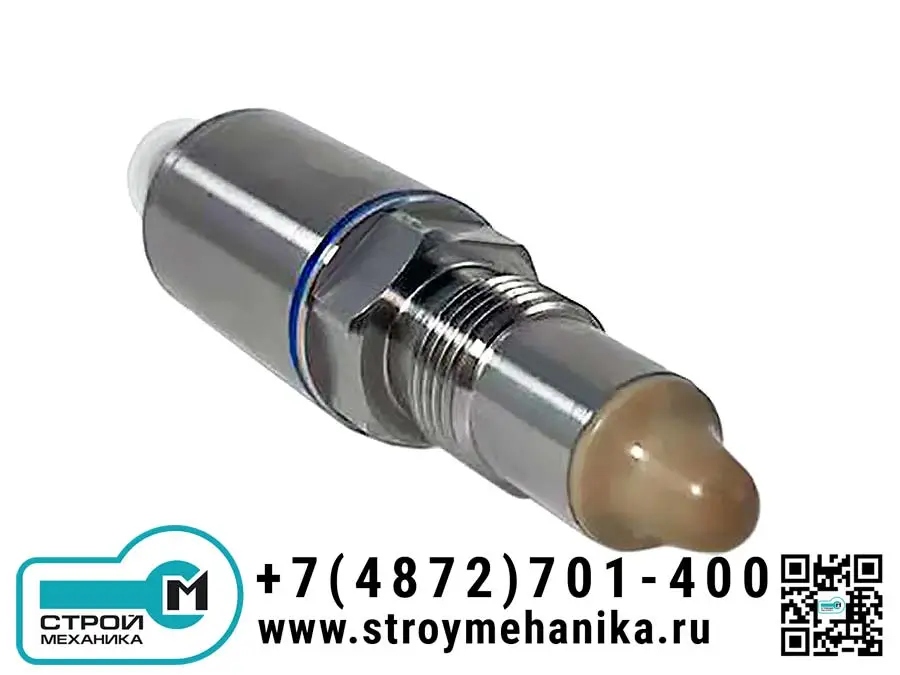

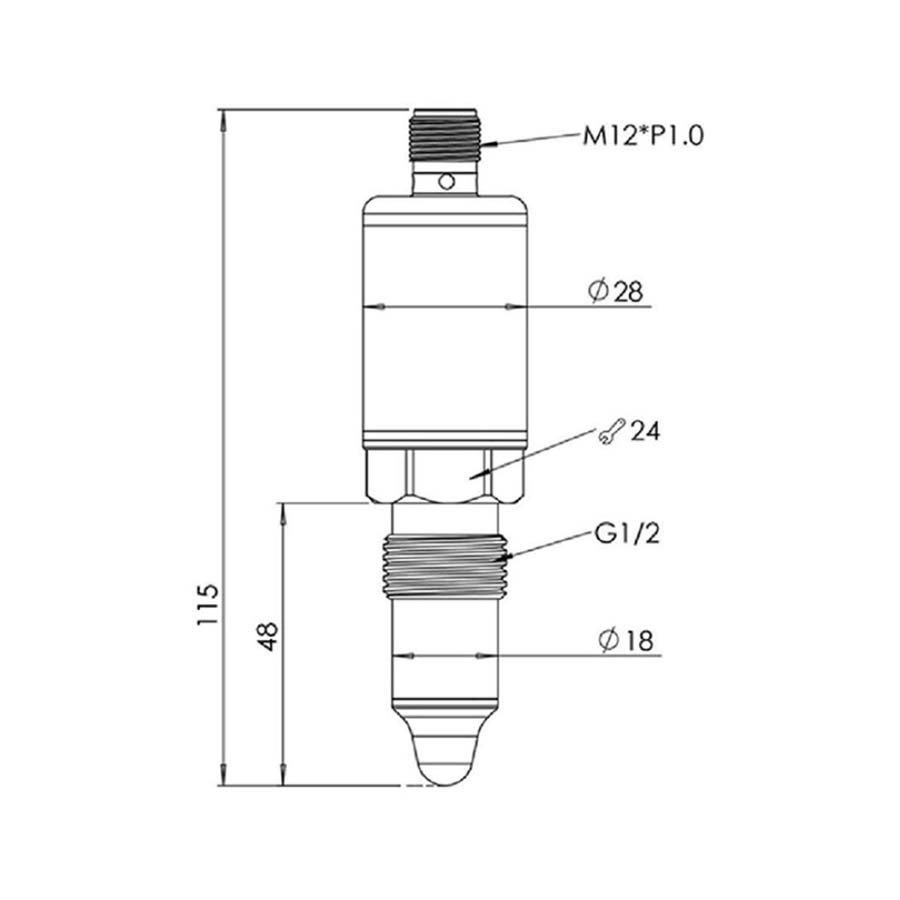

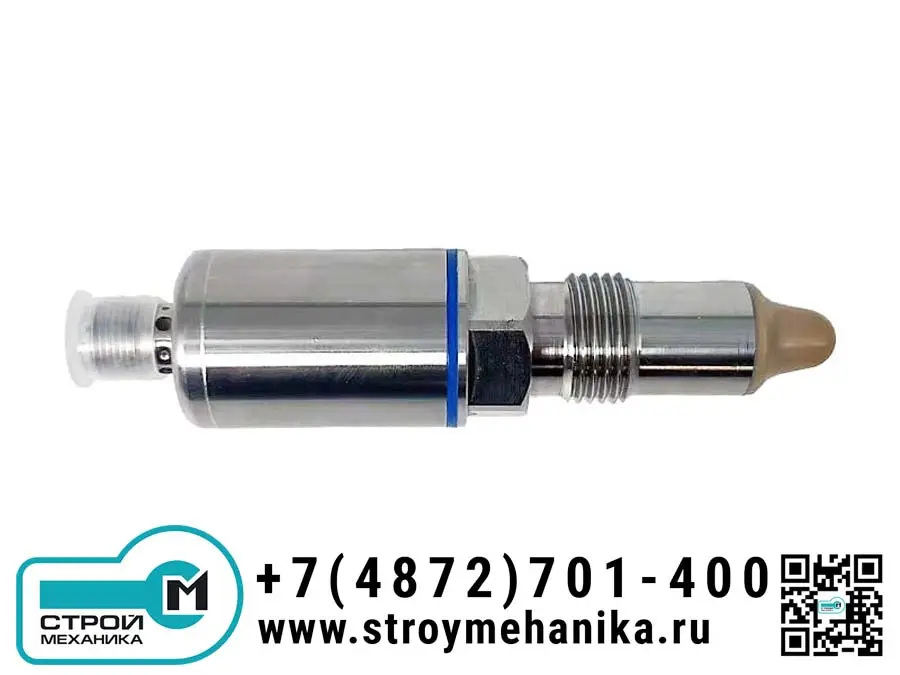

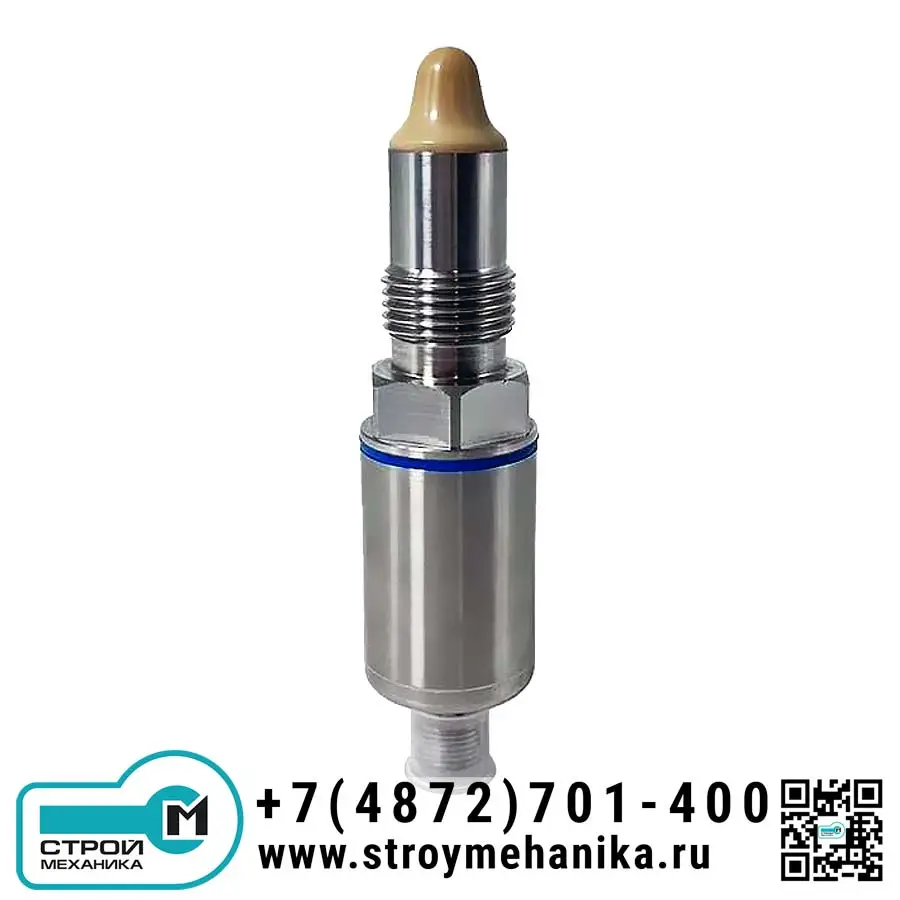

Конструктивно датчик выполнен в прочном металлическом корпусе с коротким зондом, что удобно при установке в ограниченном пространстве и в узких патрубках. Контактная часть изготовлена из ПЭЭК, корпус - из нержавеющей стали, что является практичным сочетанием материалов для промышленного применения. Длина зонда составляет 11 миллиметров, а присоединительная резьба G 1/2 позволяет быстро установить датчик в стандартный штуцер, адаптер или сварную бобышку на ёмкости.

Принцип работы

Принцип действия датчика основан на изменении электрической ёмкости в зоне измерительного элемента. Внутри датчика измерительный электрод и корпус образуют электрическую ёмкостную систему. Когда контролируемая среда приближается к чувствительной зоне или касается зонда, изменяется электрическая ёмкость из-за различий диэлектрических свойств «воздух ↔ продукт». Электронный блок датчика фиксирует это изменение и переключает дискретный выход.

В результате система автоматизации получает чёткий сигнал состояния: уровень достигнут или не достигнут, продукт присутствует или отсутствует. Такой способ контроля подходит для широкого спектра технологических задач: контроль жидких и вязких сред, а также сыпучих материалов (порошкообразных и гранулированных) при корректном подборе места установки и условий эксплуатации. При проектировании важно учитывать особенности продукта, возможное налипание, пенообразование и требования к стабильности переключения в конкретном узле оборудования.

Преимущества

• Точечный контроль уровня: обеспечивает надёжный сигнал «уровень достигнут или не достигнут» для автоматизации технологических операций и блокировок оборудования.
• Промышленная стойкость: работа при давлении до 40 бар, температурная устойчивость измеряемой среды до плюс 120 градусов Цельсия, степень защиты IP67 для эксплуатации в запылённых и влажных зонах.
• Удобное подключение к автоматике: питание 18–30 V DC, дискретный выход PNP/NPN, промышленный разъём M12 — удобное решение для подключения к программируемому логическому контроллеру и шкафам управления.
• Стандартное монтажное присоединение: резьба G 1/2 позволяет быстро установить датчик в типовые штуцера, адаптеры и технологические патрубки без сложной доработки узла.
• Практичные материалы: зонд из PEEK и корпус из нержавеющей стали обеспечивают эксплуатационную надёжность и устойчивость к воздействию технологических сред при корректном применении.

Область применения

• Контроль верхнего и нижнего уровня в ёмкостях, резервуарах и баках для сигнализации заполнения, опорожнения и переполнения.
• Контроль наличия продукта в узлах дозирования, в смесительных камерах, в технологических патрубках и трубопроводах подачи.
• Защита оборудования и технологические блокировки: контроль наличия продукта в линии подачи, контроль заполнения при загрузке, предотвращение аварийных режимов.
• Производственные линии и технологические участки в отраслях: строительные смеси и инертные материалы, химическая промышленность, пищевая промышленность и другие направления, где требуется надёжный точечный контроль уровня и присутствия продукта.
