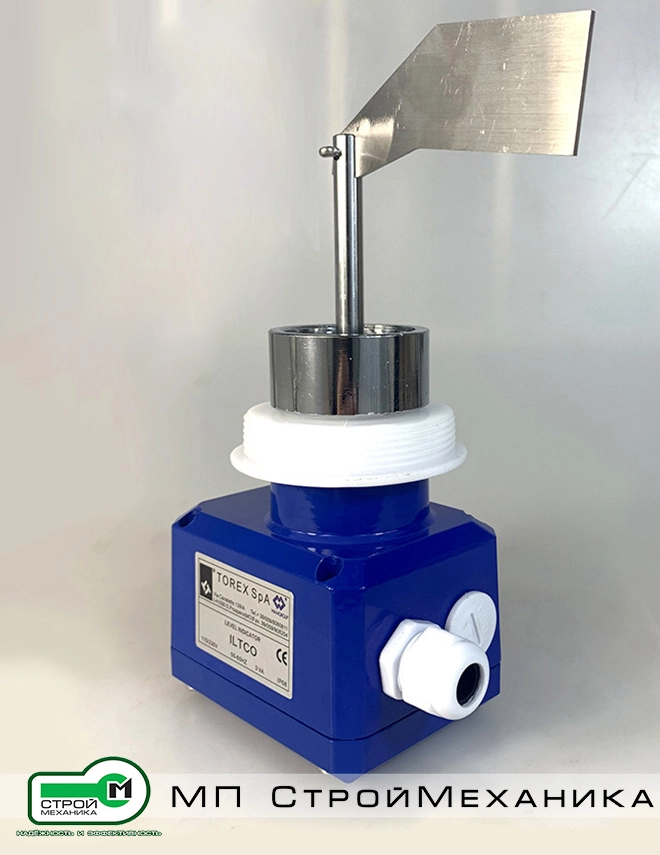

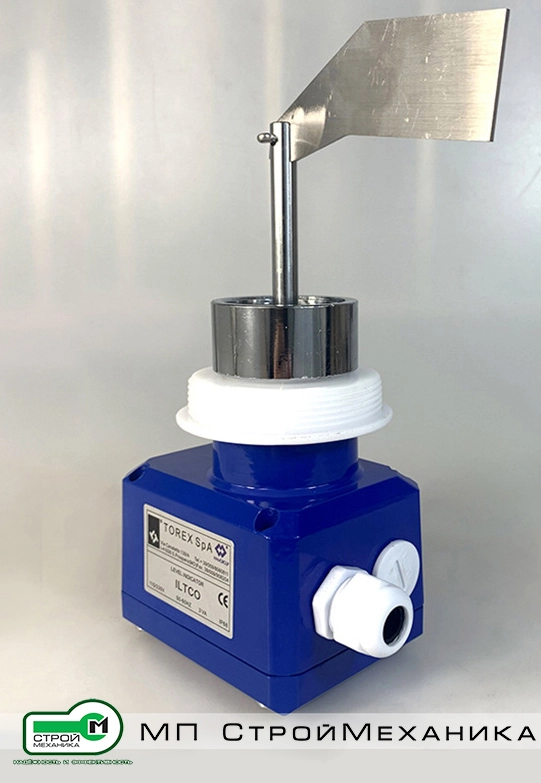

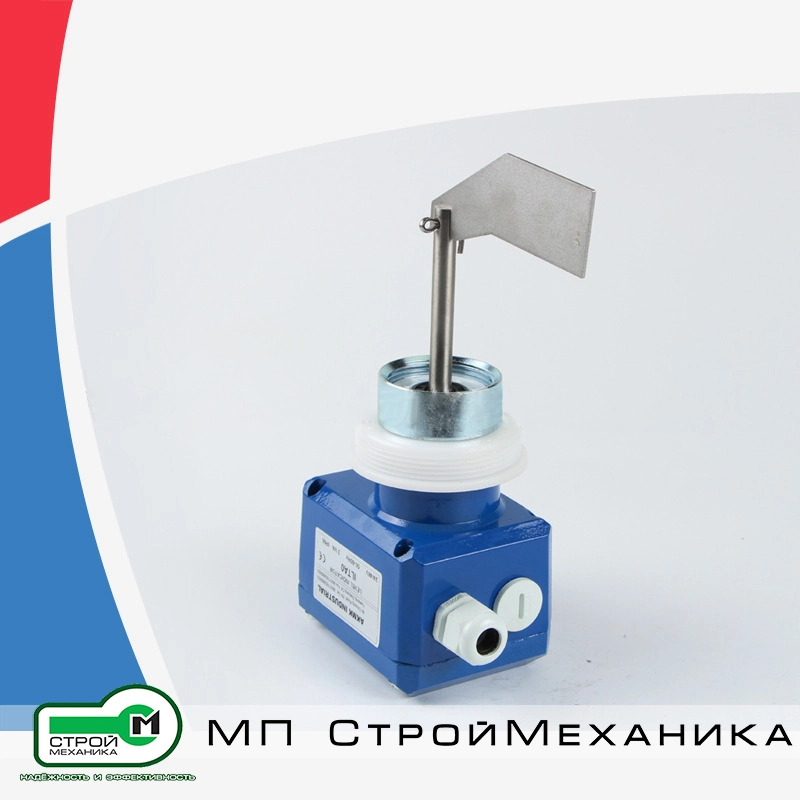

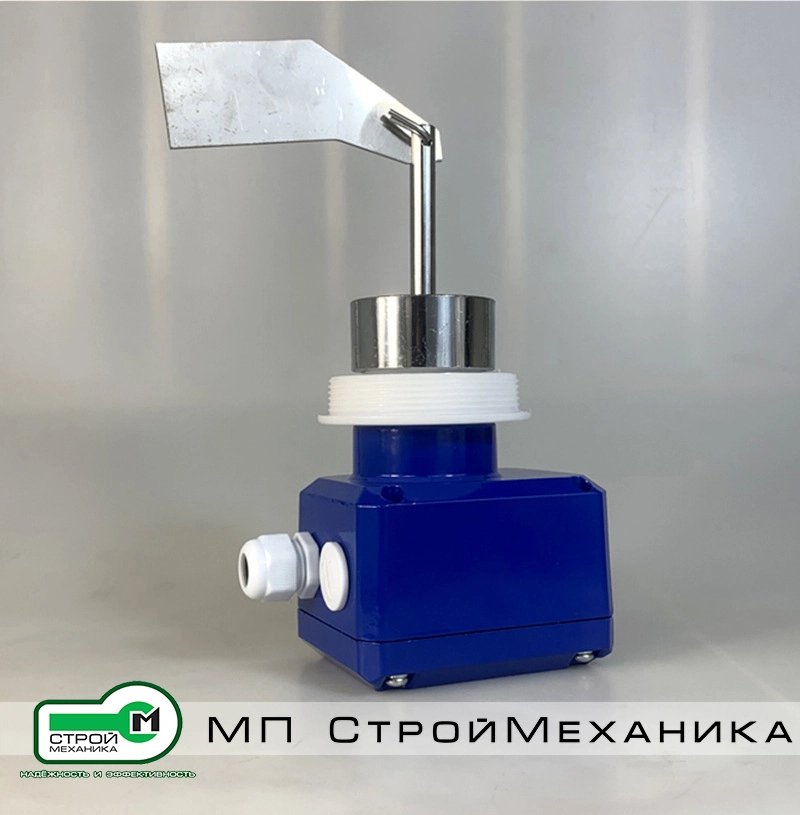

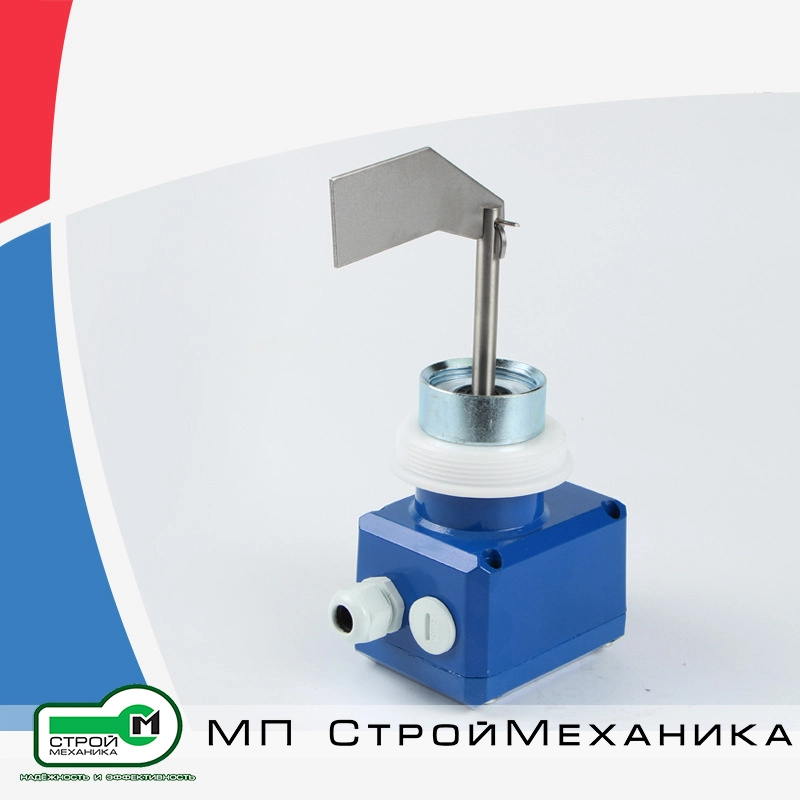

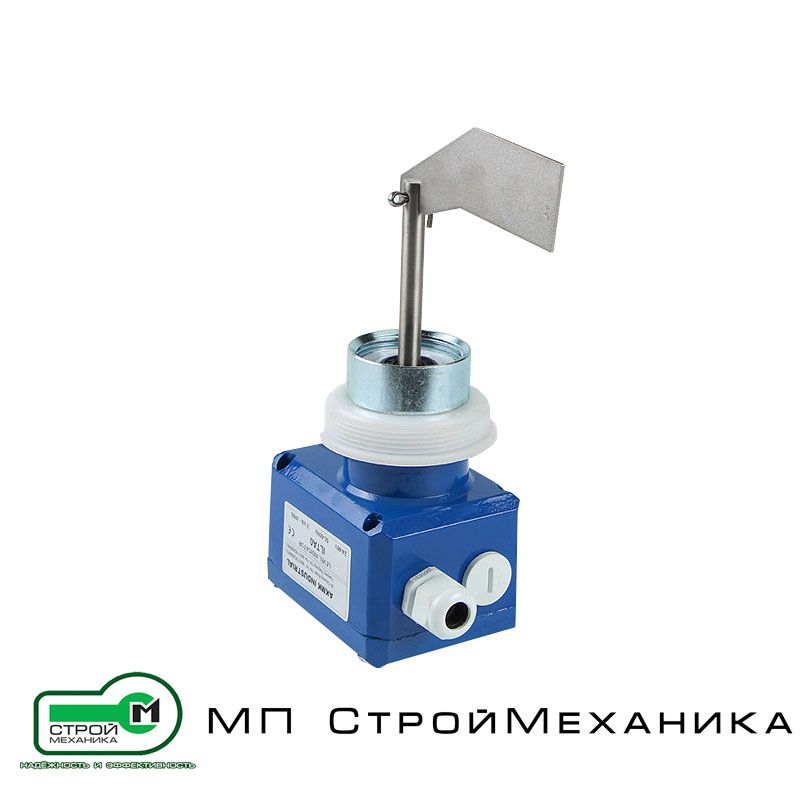

Лопастной датчик уровня ILTD0 24В

Надежный и экономичный лопастной датчик (сигнализатор) уровня для контроля предельного заполнения или опустошения бункеров, силосов и других емкостей с сыпучими материалами. Исполнение с питанием 24В постоянного тока предназначено для безопасного применения в системах промышленной автоматизации.

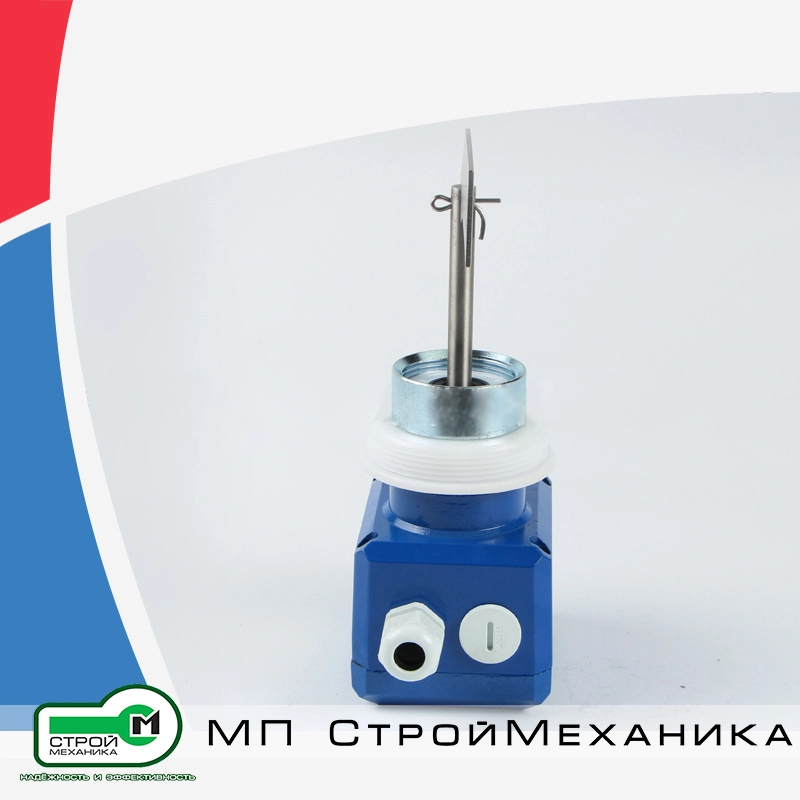

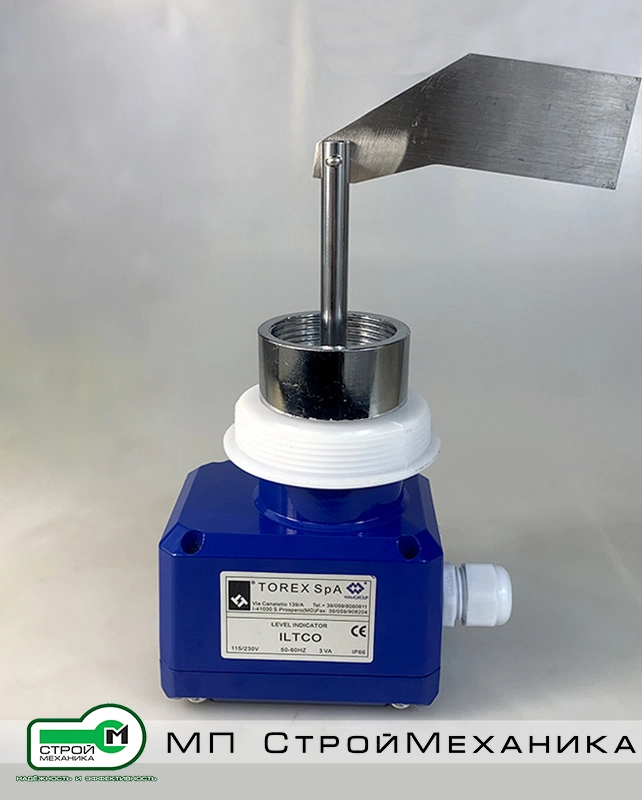

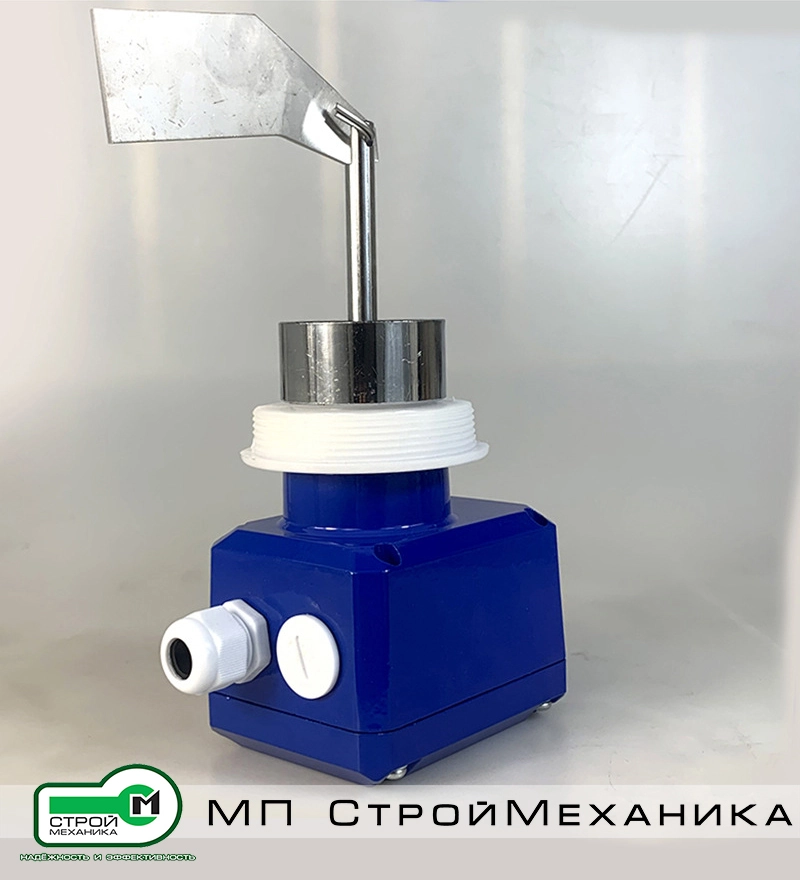

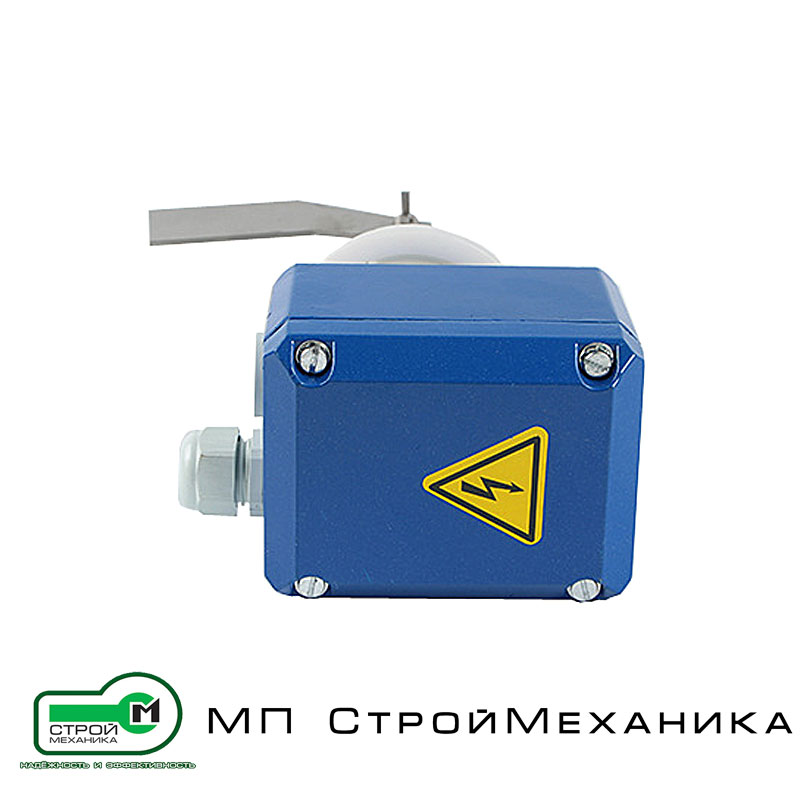

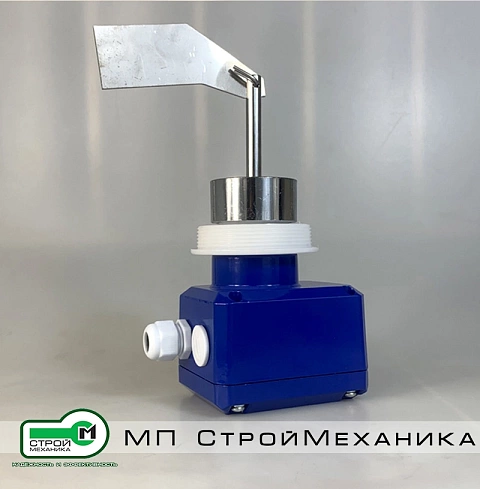

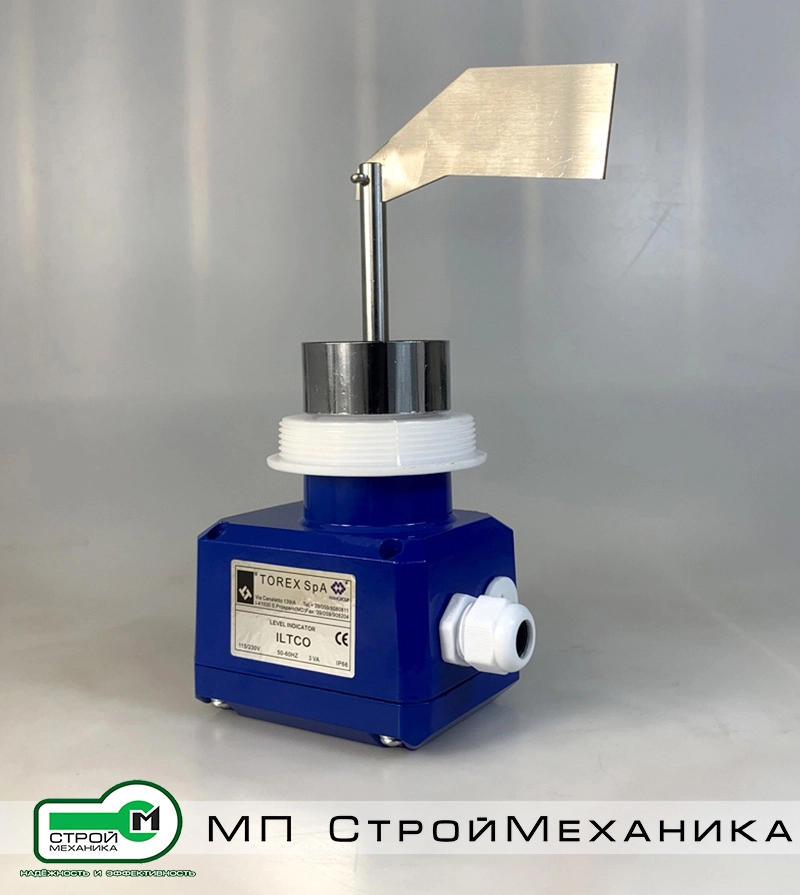

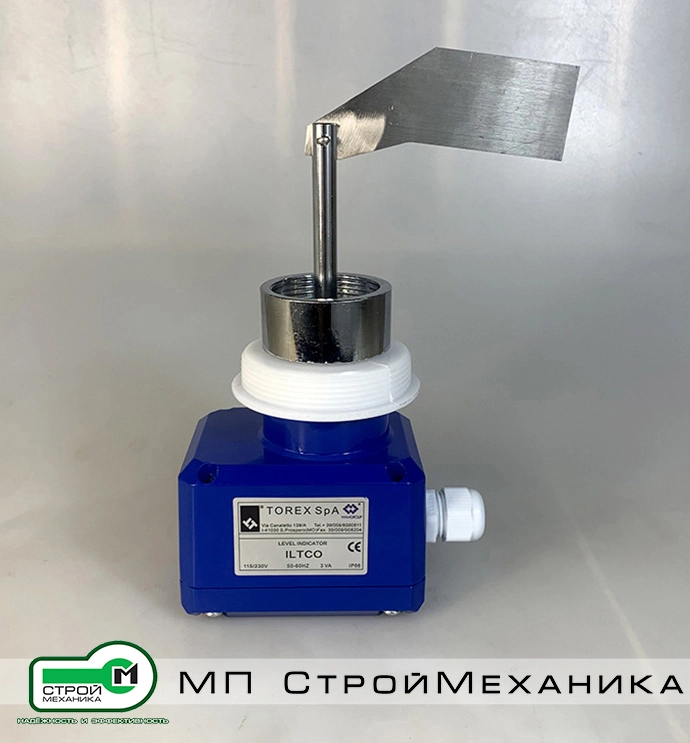

Лопастной датчик уровня ILTD0 24В представляет собой механический сигнализатор предельного уровня, предназначенный для надежного и безотказного контроля наличия или отсутствия сыпучих материалов в технологических емкостях. Данное устройство является классическим и широко востребованным решением для автоматизации процессов хранения, транспортировки и дозирования порошкообразных, гранулированных и мелкокусковых продуктов в различных отраслях промышленности.

Прибор состоит из корпуса из алюминиевого сплава, внутрь которого встроен синхронный электродвигатель с редуктором и механизмом обратной связи. Основным рабочим органом является измерительная лопасть (щуп), которая через вал выводится в зону контроля. Принцип действия основан на механическом воздействии материала на вращающуюся лопасть. Прочная конструкция с опорным подшипником качения вала обеспечивает высокую стойкость к механическим нагрузкам и вибрациям, характерным для процессов выгрузки из силосов.

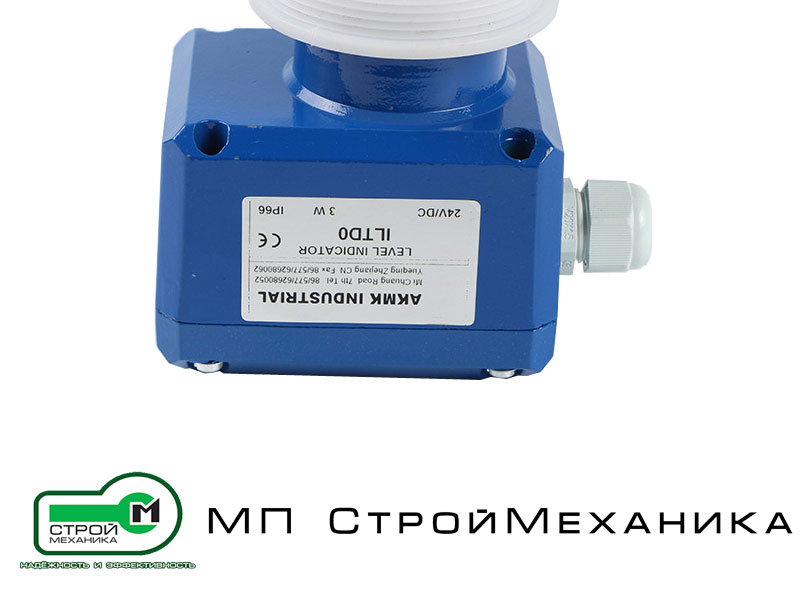

Ключевой особенностью модели ILTD0 24В является низковольтное питание постоянным током, что делает его безопасным для использования во взрывоопасных зонах (при наличии соответствующих сертификатов) и упрощает интеграцию в стандартные системы управления на базе программируемых логических контроллеров (ПЛК). Датчик выполняет простую, но критически важную функцию: он выдает дискретный сигнал при достижении материалом заданного уровня, что позволяет автоматике остановить подающий конвейер, включить аварию или запустить следующий технологический этап. Раздельное исполнение элемента крепления (фланца) и корпуса прибора повышает универсальность монтажа.

Принцип работы

1. Исходное состояние и запуск. После подачи питания 24В постоянного тока на датчик встроенный синхронный двигатель через редуктор начинает медленно вращать измерительную лопасть (с частотой порядка 1 об/мин). Вращение происходит свободно, пока лопасть находится в воздухе или в разрыхленном материале.
2. Обнаружение материала и формирование сигнала. Когда уровень сыпучего продукта в емкости достигает зоны установки датчика, лопасть встречает сопротивление материала. Это приводит к ее остановке. Механическая система (приводной вал с подшипником и спиральной пружиной) фиксирует это торможение. Возникающий реактивный момент воздействует на микропереключатель внутри корпуса.
3. Срабатывание выхода и возврат. Внутренний переключатель изменяет состояние выходного сигнала датчика. Этот сигнал поступает на контроллер АСУ ТП, информируя его о том, что уровень достиг точки срабатывания. Когда материал опускается ниже лопасти, механическое сопротивление исчезает. Возвратная пружина освобождает вал, и двигатель снова запускает вращение лопасти, возвращая выходной сигнал в исходное состояние.

Преимущества

• Высокая надежность и долговечность. Простая механическая конструкция без сложной электроники обеспечивает бесперебойную работу в условиях высокой запыленности, вибрации и перепадов температур. Опорный подшипник качения значительно продлевает срок службы прибора.
• Универсальность применения. Подходит для контроля уровня широкого спектра сыпучих материалов с плотностью от 100 г/л и размером частиц до 50 мм, включая абразивные продукты (цемент, песок) и легкие порошки (мука, пищевые добавки).
• Экономичность. Является одним из самых недорогих решений для задач сигнализации предельного уровня по сравнению с радарными, емкостными или ультразвуковыми датчиками.
• Простота монтажа и настройки. Устанавливается через стандартную резьбу или фланец на стенку емкости. Не требует сложной калибровки или программирования. Настройка сводится к регулировке угла или длины лопасти под конкретный материал.
• Безопасность и сертификация. Исполнение на 24В постоянного тока повышает электробезопасность. Прибор может иметь взрывозащищенные сертификаты (например, ATEX, FM), что позволяет использовать его во взрывоопасных зонах.
• Простота интеграции. Дискретный выходной сигнал легко подключается к любому стандартному входу ПЛК, релейного контроллера или цепей сигнализации.

Область применения

• Строительная индустрия: цемент, песок, гипс, сухие строительные смеси, керамзит, наполнители.
• Пищевая промышленность: мука, сахар, зерно, сухое молоко, солод, гранулированные корма, крахмал.
• Химическая и нефтехимическая промышленность: полимерные гранулы (ПВХ, ПЭ, ПП), порошкообразные реагенты, минеральные удобрения.
• Деревообрабатывающая и целлюлозно-бумажная промышленность: щепа, опилки, древесная мука.
• Производство пластмасс и композитов: гранулят, порошковые красители, наполнители.
• Энергетика: контроль уровня угольной пыли в бункерах ТЭЦ.
