Тип | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | X-Y | Вес, кг |
---|---|---|---|---|---|---|---|---|
GT 4 | 40 | 70 | 56 | 10,5 | 28 | 6 | 1/8" | 0,170 |
GT 6 | 40 | 70 | 56 | 10,5 | 28 | 6 | 1/8" | 0,170 |
GT 8 | 50 | 86 | 68 | 12 | 33 | 7 | 1/8" | 0,250 |
GT 10 | 50 | 86 | 68 | 12 | 33 | 7 | 1/8" | 0,255 |
GT 13 | 65 | 113 | 90 | 16 | 42 | 9 | 1/4" | 0,565 |
GT 16 | 65 | 113 | 90 | 16 | 42 | 9 | 1/4" | 0,580 |
GT 25 | 80 | 128 | 104 | 16 | 56 | 9 | 1/4" | 1,120 |
GT 30 | 100 | 160 | 130 | 20 | 73 | 11 | 3/8" | 2,200 |
GT 36 | 100 | 160 | 130 | 20 | 73 | 11 | 3/8" | 2,300 |
GT 40 | 120 | 194 | 152 | 24 | 83 | 17 | 3/8" | 3,690 |
GT 48 | 120 | 194 | 152 | 24 | 83 | 17 | 3/8" | 3,890 |
Тип | Частота вибрации, об/мин | Вынуждающая сила, кГ | Расход сжатого воздуха, л/мин | ||||||
---|---|---|---|---|---|---|---|---|---|
2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | 2 бар | 4 бар | 6 бар | |
GT 4 | 14000 | 15000 | 46000 | 14 | 17 | 20 | 33 | 56 | 83 |
GT 6 | 11500 | 12000 | 37500 | 13 | 17 | 21 | 46 | 80 | 112 |
GT 8 | 34000 | 38000 | 42000 | 110 | 205 | 292 | 46 | 81 | 110 |
GT 10 | 26000 | 33000 | 38000 | 105 | 171 | 252 | 45 | 81 | 110 |
GT 13 | 24500 | 28500 | 31000 | 202 | 263 | 300 | 122 | 204 | 285 |
GT 16 | 18000 | 20000 | 21000 | 194 | 239 | 264 | 122 | 204 | 285 |
GT 25 | 13200 | 15500 | 17000 | 244 | 336 | 508 | 184 | 318 | 452 |
GT 30 | 11000 | 12500 | 14500 | 351 | 721 | 781 | 322 | 542 | 749 |
GT 36 | 8500 | 11500 | 12000 | 341 | 698 | 749 | 322 | 542 | 749 |
GT 40 | 7700 | 8800 | 9500 | 439 | 744 | 999 | 425 | 700 | 970 |
GT 48 | 6000 | 7500 | 9700 | 500 | 785 | 1071 | 425 | 700 | 970 |

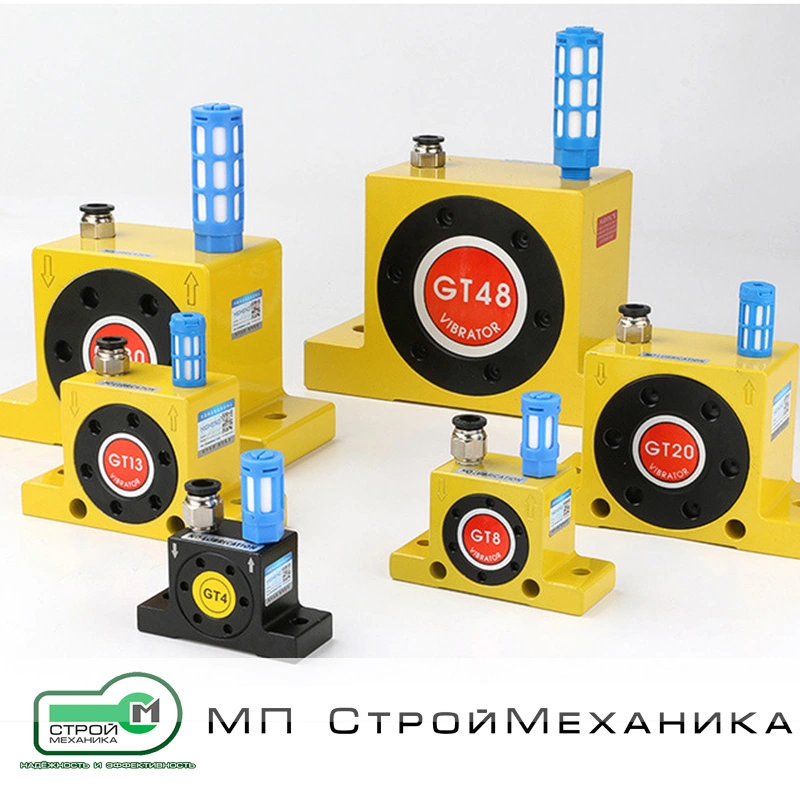

Турбинные пневмовибраторы серии GT предназначены для создания механических колебаний для улучшения текучести сыпучих материалов. В помещениях с ограничениями по шуму — это лучшее решение для получения высокочастотной вибрации. Эта серия сочетает в себе быструю частоту вибрации и эксцентриковый крутящий момент, которые дают мощную вибрацию. Корпус изготовлен из экструдированного алюминиевого профиля, покрытого эмалью, а торцевые пластины с твердым покрытием, позволяют использовать вибраторы в пищевой и фармацевтической промышленности.
Турбинные вибраторы серии GT отвечают всем требованиям по уровню шума при соблюдении заводских условий испытаний. Торцевые пластины имеют правую и левую резьбу и являются самоблокирующимися.
Основные преимущества:
Пневматические вибраторы серии GT обычно устанавливают на:
