| Модель | Размер приёмного окна, мм | Производительность, м³/ч | Частота вращения ротора, об/мин | Мощность привода, кВт | Мотор-редуктор | Объем, л | Масса без привода, кг | Масса полная, кг | Габариты (Д×Ш×В), мм |
|---|---|---|---|---|---|---|---|---|---|
| RPLP (RPSLP) 2/10 | 150×150 | 1,9 | 11 | 0,25 | NMRV 063 | 2,9 | 25 | 40 | 496×458×504 |
| RPLP (RPSLP) 5/10 | 200×200 | 4,3 | 11 | 0,37 | NMRV 075 | 6,3 | 34 | 53 | 543×516×602,3 |
| RPLP (RPSLP) 10/10 | 250×250 | 8,1 | 11 | 0,37 | NMRV 075 | 12,1 | 45 | 64 | 603×541×666 |
| RPLP (RPSLP) 15/10 | 300×300 | 13,8 | 11 | 0,55 | NMRV 090 | 20,8 | 65 | 92 | 697×618×731 |
| RPLP (RPSLP) 25/10 | 400×400 | 30 | 11 | 0,75 | NMRV 090 | 45,3 | 99 | 128 | 795×668×921 |
| RPLP (RPSLP) 2/20 | 150×150 | 4 | 23,3 | 0,55 | NMRV 063 | 2,9 | 25 | 40 | 496×458×504 |
| RPLP (RPSLP) 5/20 | 200×200 | 9 | 23,3 | 0,75 | NMRV 075 | 6,3 | 34 | 53 | 543×516×602,3 |
| RPLP (RPSLP) 10/20 | 250×250 | 17 | 23,3 | 0,75 | NMRV 075 | 12,1 | 45 | 64 | 603×541×666 |
| RPLP (RPSLP) 15/20 | 300×300 | 29 | 23,3 | 1,1 | NMRV 090 | 20,8 | 65 | 92 | 697×618×731 |
| RPLP (RPSLP) 25/20 | 400×400 | 63 | 23,3 | 1,5 | NMRV 090 | 45,3 | 99 | 128 | 795×668×921 |
Роторные питатели выполняют задачу транспортирования и порционной отгрузки сыпучих материалов в технологических линиях, в составе систем дозирования предприятий.

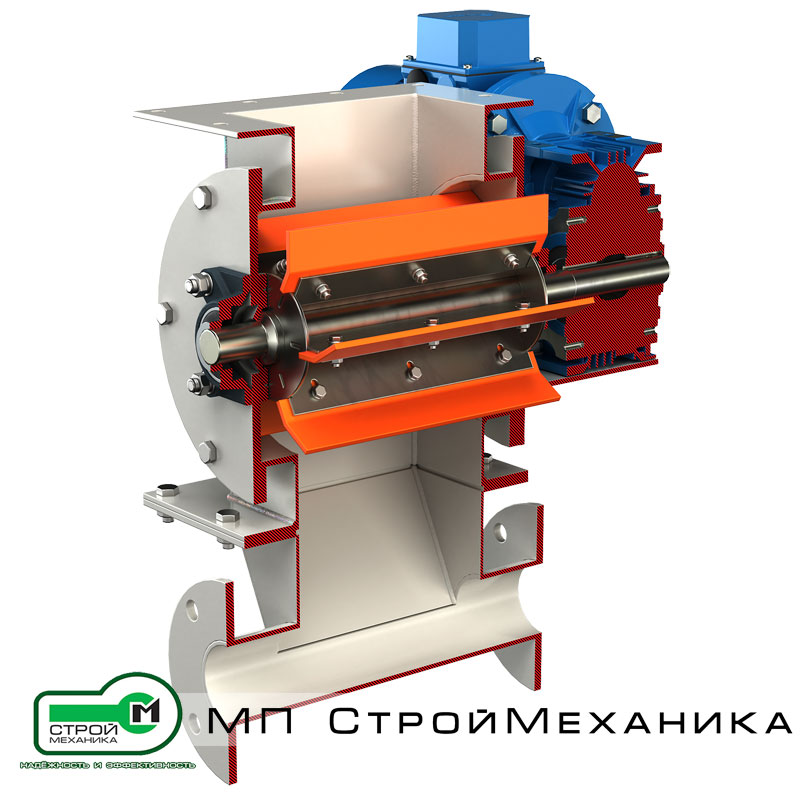

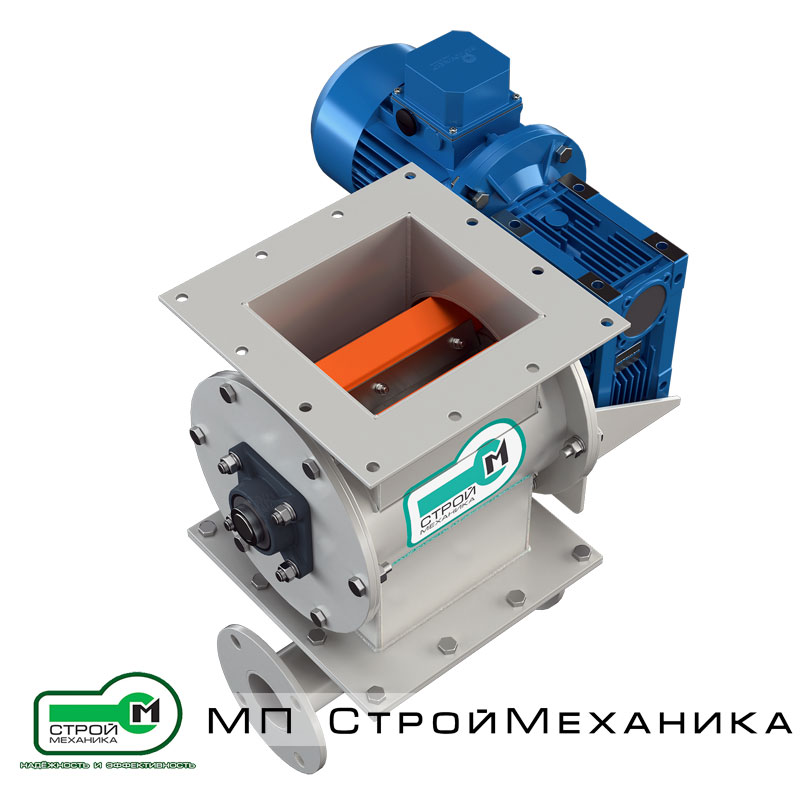

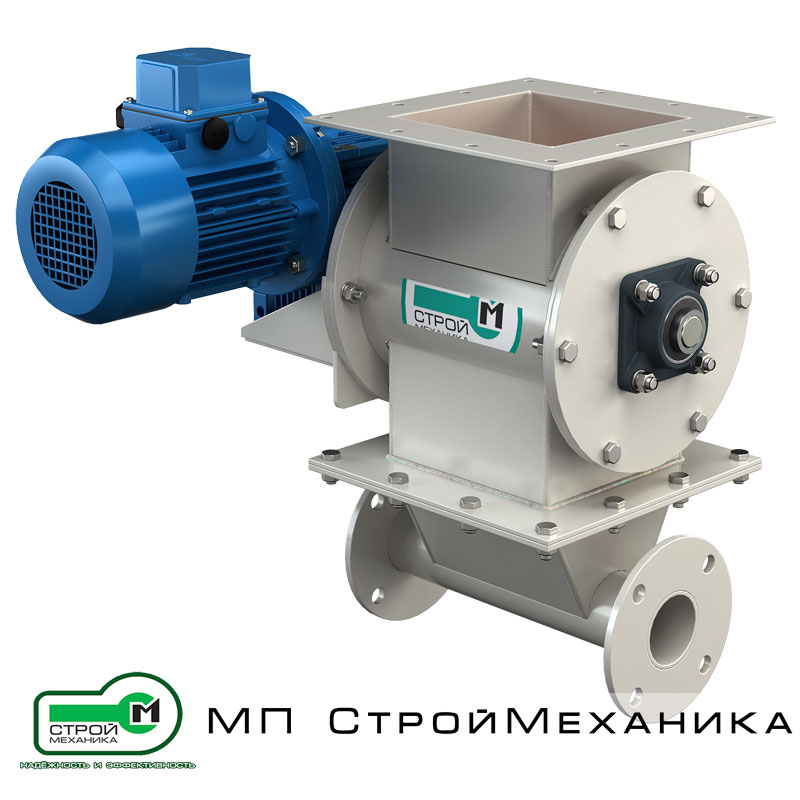

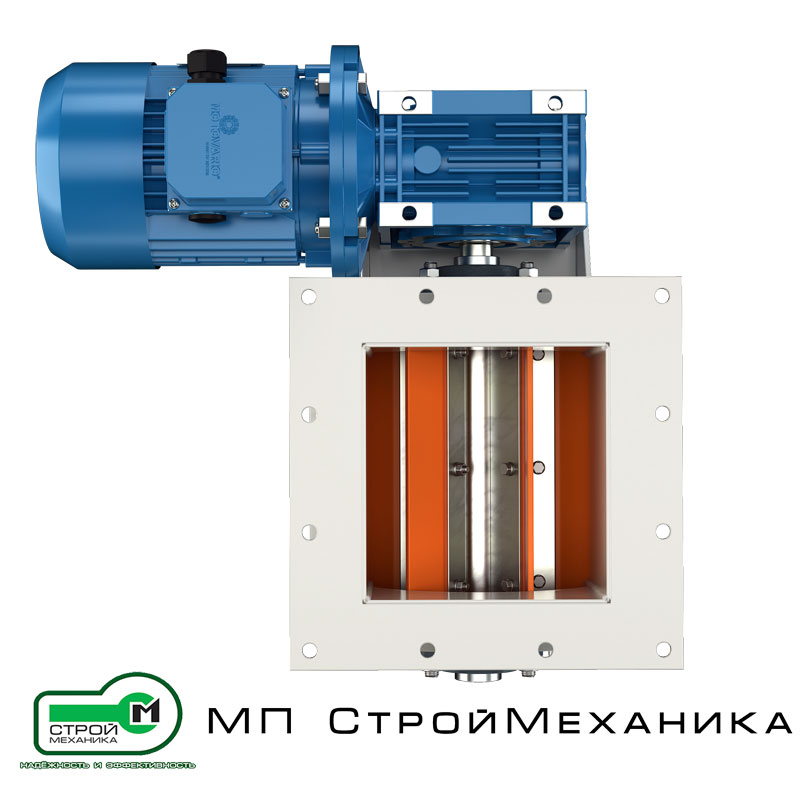

Шлюзовой затвор RPLP состоит из корпуса с крепёжными фланцами в верхней и нижней части. На боковых сторонах корпуса крепятся крышки, оборудованные подшипниковыми узлами роторного механизма. Роторный механизм представляет собой жёстко установленный на валу барабан, разделённый на несколько полостей, являющихся «карманами» для подаваемого продукта. Вращение роторного механизма осуществляется от электромеханического привода (мотор-редуктора). Совершая оборот вокруг своей оси, полости барабана захватывают частицы осаждённого в бункере продукта и транспортируют их вниз, осуществляя выгрузку под действием сил гравитации. Выполняя роль разгрузочного клапана, шлюзовой затвор обладает герметичностью, обеспечивающей минимальную утечку воздуха из расходного бункера.
Шлюзовые затворы RPLP используется в магистральных системах, по которым транспортируют не жидкости или газы, а сыпучие вещества. Это устройство является обязательным узлом для таких конструкций, как пневматический транспортер, силосный бункер, циклон и так далее.
Шлюзовый затвор, как правило, используется для разгрузки бункеров, находящихся под давлением, отличным от атмосферного, или в случае повышенной текучести частиц подаваемого материала. При этом роторные питатели предотвращают попадание атмосферного воздуха в установку с пониженным давлением или выход газов из системы с повышенным давлением, тем самым сохраняя давление в установке на постоянном уровне.
Так же затвор может быть использован в качестве дозатора, за счет функции равномерной регулируемой подачи сыпучих материалов. Еще одной немаловажной возможностью роторного питателя является функция измельчения.
Наличие нижнего фланца позволяет присоединить шлюзовой затвор к пневмотранспорту, укрытию ленточного или скребкового транспортера, мягкому контейнеру, бункеру и т.д.
Роторные питатели RPLP изготавливаются из высококачественной углеродистой стали, корпус роторных питателей RPSLP выполнен из нержавеющей стали.
Основные преимущества:

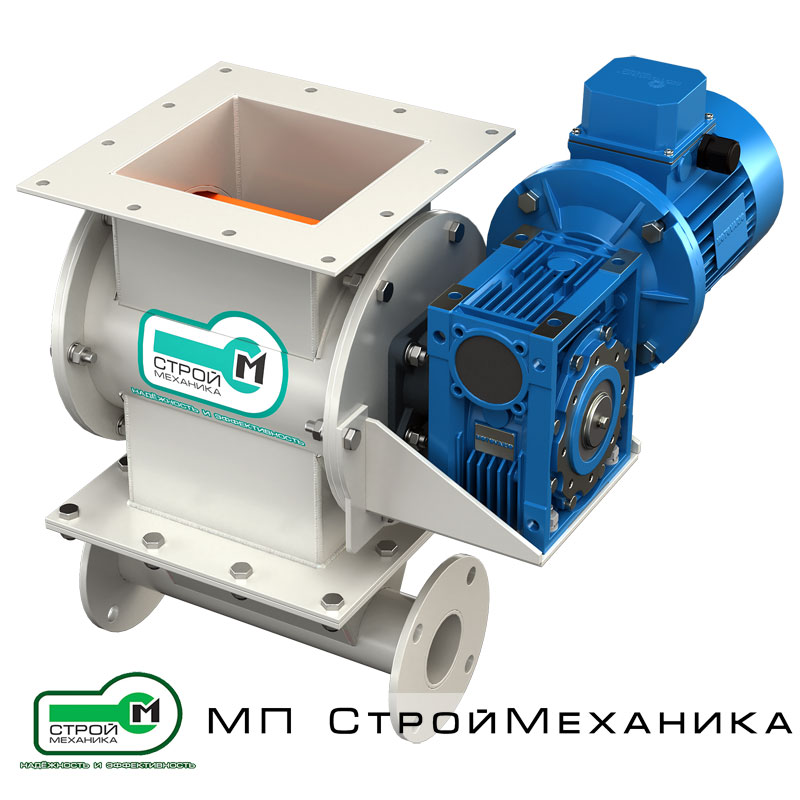

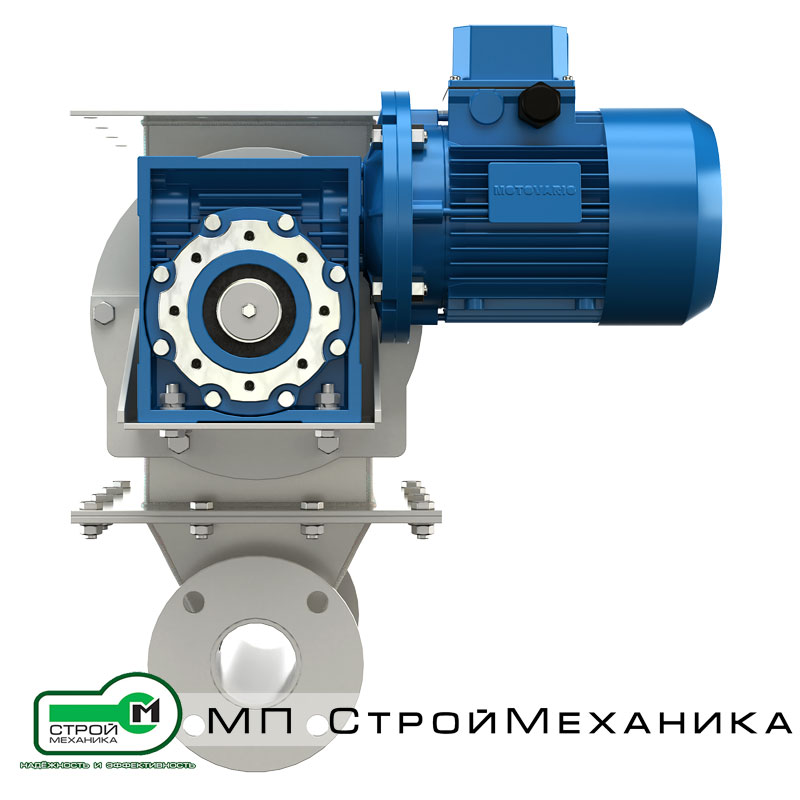

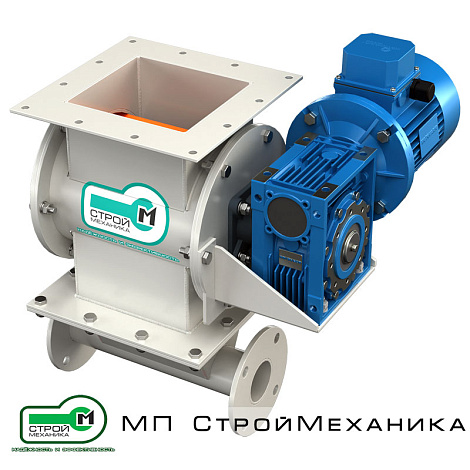

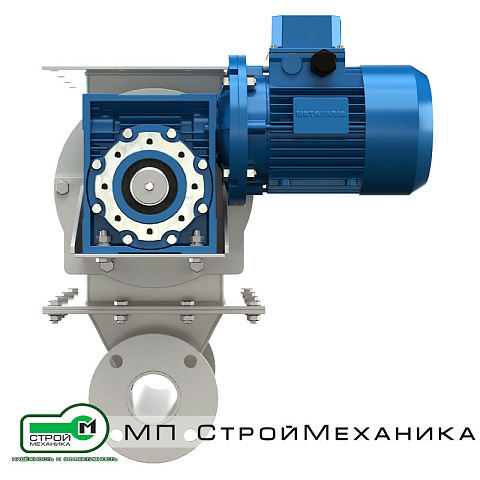

Шлюзовые затворы могут комплектоваться приводом. В качестве привода применяется соосно-цилиндрический мотор редуктор, который расположен на одной раме с затвором. Мотор-редуктор соединен с ротором эластичной муфтой. Так же возможна комплектация привода червячным мотор-редуктором. В данном случае редуктор насаживается на вал ротора и соединяется с корпусом шлюзового затвора с помощью переходного фланца. Такая компоновка привода позволяет сократить габаритные размеры установки.
