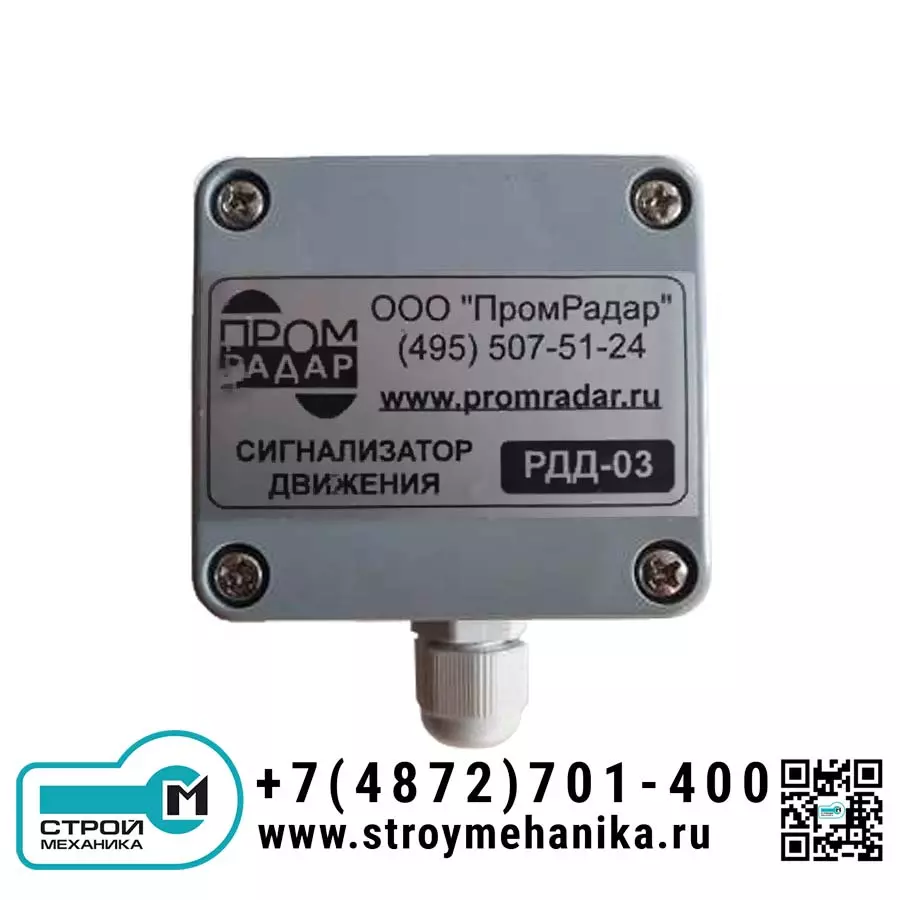

Микроволновый датчик движения РДД-03

Цена: 14 076 руб.

Запросить условия и сроки поставки

Перезвоним в течении 15 минут
Отправим цены и услови поставки
Уточним требования к оборудованию

Выгодный лизинг от 6.9%
Гарантия 2 года
Доставка по РФ и странам СНГ

Заказать сейчас

Получить конкурентный счет

Описание
Чертежи

Рабочий диапазон скоростей контролируемого объекта	от 0,1 до 25 м/с
Максимальное расстояние до контролируемого объекта	0,3* м
Напряжение питания	от 20 до 250 В постоянного или переменного тока
Падение напряжения в открытом состоянии, не более	3 В
Ток через нагрузку в закрытом состоянии, не более	3 мА
Максимальный ток нагрузки	400 мА
Ток срабатывания защиты импульсный, не менее	3000 мА
Ток срабатывания защиты постоянный, не менее	450 мА
Ток в цепи нагрузки при коротком замыкании, не более	3 мА
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Постоянная выходная мощность генератора, не более	1 мВт
Задержка времени на размыкание внешней цепи	регулируемая от 1 до 3 с
Средняя наработка на отказ, не менее	10000 ч
Средний срок службы, не менее	10 лет
Температура окружающей среды	от -40 до +40°C
Исполнение по ГОСТ 14254-96	IP65
Масса без упаковки, не более	0,15 кг

Сигнализатор движения РДД-03, далее именуемый «датчик», предназначен для:

контроля наличия (отсутствия) движения потока сыпучего продукта при его перемещении в самотёчном, аэрозольном и пневматическом транспорте;
контроля за выходом сыпучего продукта из перерабатывающих машин;
сигнализации о холостой (без продукта) работе механизмов;
сигнализации попадания сыпучего продукта в воздухопроводы;
контроля обрыва цепи скребкового конвейера;
контроля вращения (движения) шлюзового затвора, других промышленных установок;
одновременного контроля подпора и обрыва шнека секционного винтового конвейера;
сигнализации наличия (отсутствия) продукта на ленте ленточного конвейера.

Принцип работы датчика основан на изменении частоты радиосигнала, отражённого от движущегося объекта («эффект Допплера»). Малогабаритные промышленные датчики движения радарного типа со степенью защиты корпуса IP65. Нужный интервал контролируемых скоростей (из диапазона 0,1-25 м/сек.) задаётся органами регулировки. Зона чувствительности – до 30 см, диапазон рабочих температур - от ‑ 40 до + 40ОС.

РДД-03 предназначен для работы в пусковых цепях механизмов: подобно концевому выключателю он соединяется последовательно с нагрузкой (пускателем, клапаном и т. д.). Диапазон рабочих напряжений - от 20 до 250 В постоянного или переменного тока. При наличии движения находится в "замкнутом" состоянии, пропуская через себя ток до 400 мА. При отсутствии движения через установленное время задержки (от 1 до 3 сек.) датчик переходит в "разомкнутое" состояние: ток через нагрузку падает до 3 мА. Начальное состояние РДД-03 – "нормально замкнут", поэтому наличие датчика в цепи управления не влияет на запуск механизма. Прибор защищён от короткого замыкания во внешней цепи.

Сигнализатор движения РДД-03.pdf

PDF,

0.33 Мб
