| Производительность, м³/ч | до 10* |
| Электрическое питание, В/Гц | 380/50 |
| Рабочий объем емкости, л | 150 |
| Диаметр условного прохода выгрузного патрубка, мм | 75-100** |
| Диаметр условного прохода загрузочного патрубка, мм | 250 |
| Дальность подачи, м | до 40* |
| Высота подачи, м | до 15* |
| Требования к внешнему источнику сжатого воздуха (компрессору) для системы пневмоподачи, МПа (м³/мин) | от 0,1 до 0,3 (до 7)*** |
| Требования к внешнему источнику сжатого воздуха (компрессору) для управления пневмоустройствами, МПа (м³/мин) | 0,6 (до 0,2) |

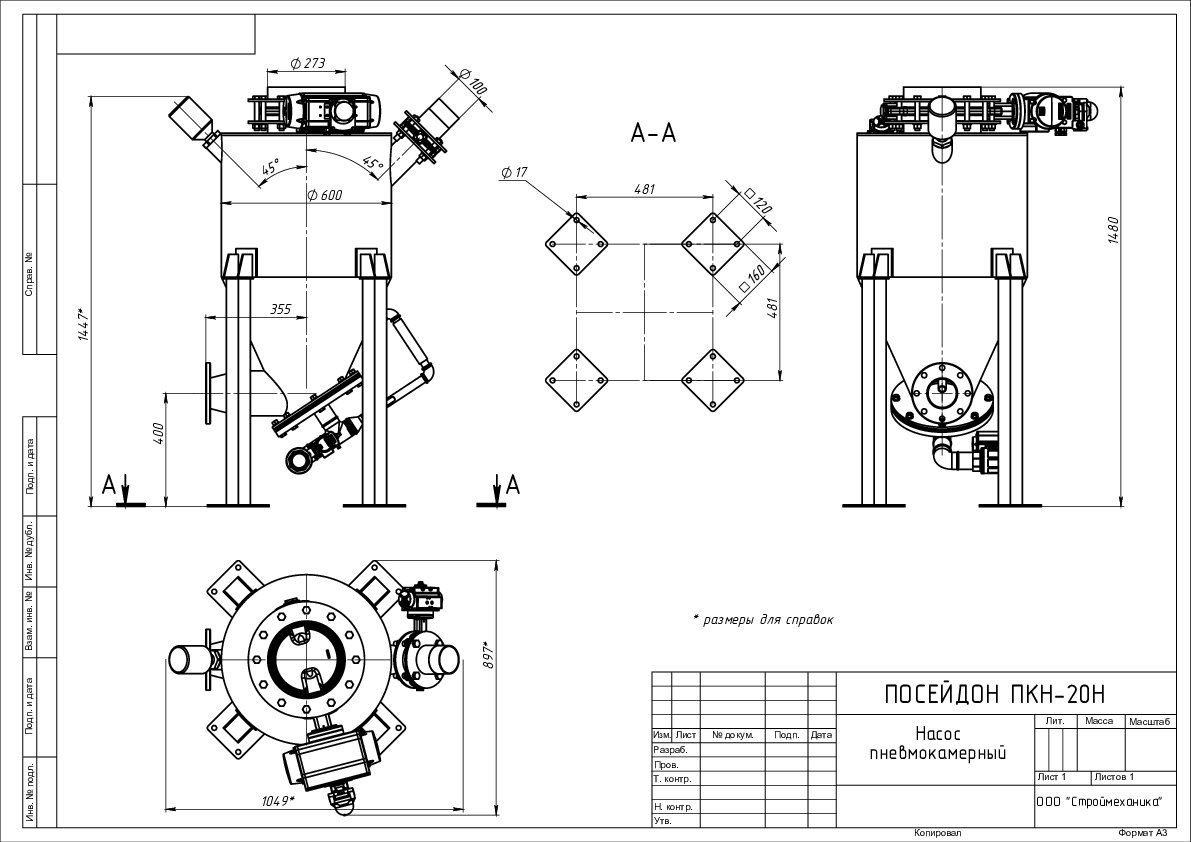

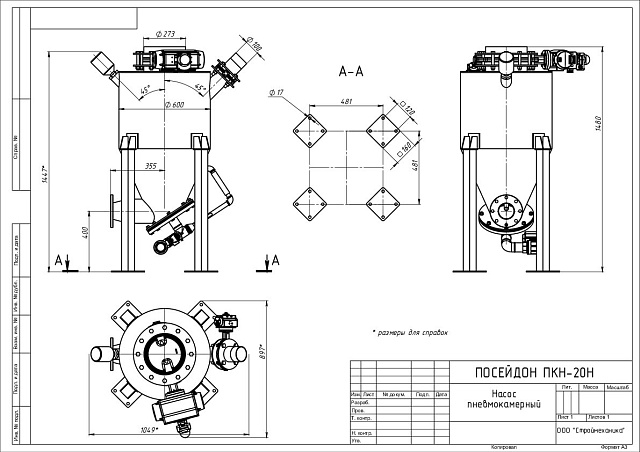

| Габаритные размеры (Д×Ш×В), мм | 1049×897×1480 |
| Масса изделия, кг | до 200 |
| * - параметры технологические расчетные, приведены для схемы транспортирования материала в "плотном слое", определяются расчетом в каждом конкретном случае для пневмотранспортной установки; в целом зависят от выбранной схемы пневмотранспортирования, давления воздуха, концентрации материала и длины трассы; на практике в каждом конкретном случае устанавливаются опытным путем | |
| ** - диаметр условного прохода выгрузного патрубка выбирается покупателем при заказе изделия | |
| *** - параметры варьируются взаданных пределах в зависимости от концентрации материала, диаметра транспортной магистрали, схемы трассы транспортирования, высоты подъема и дальности подачи |

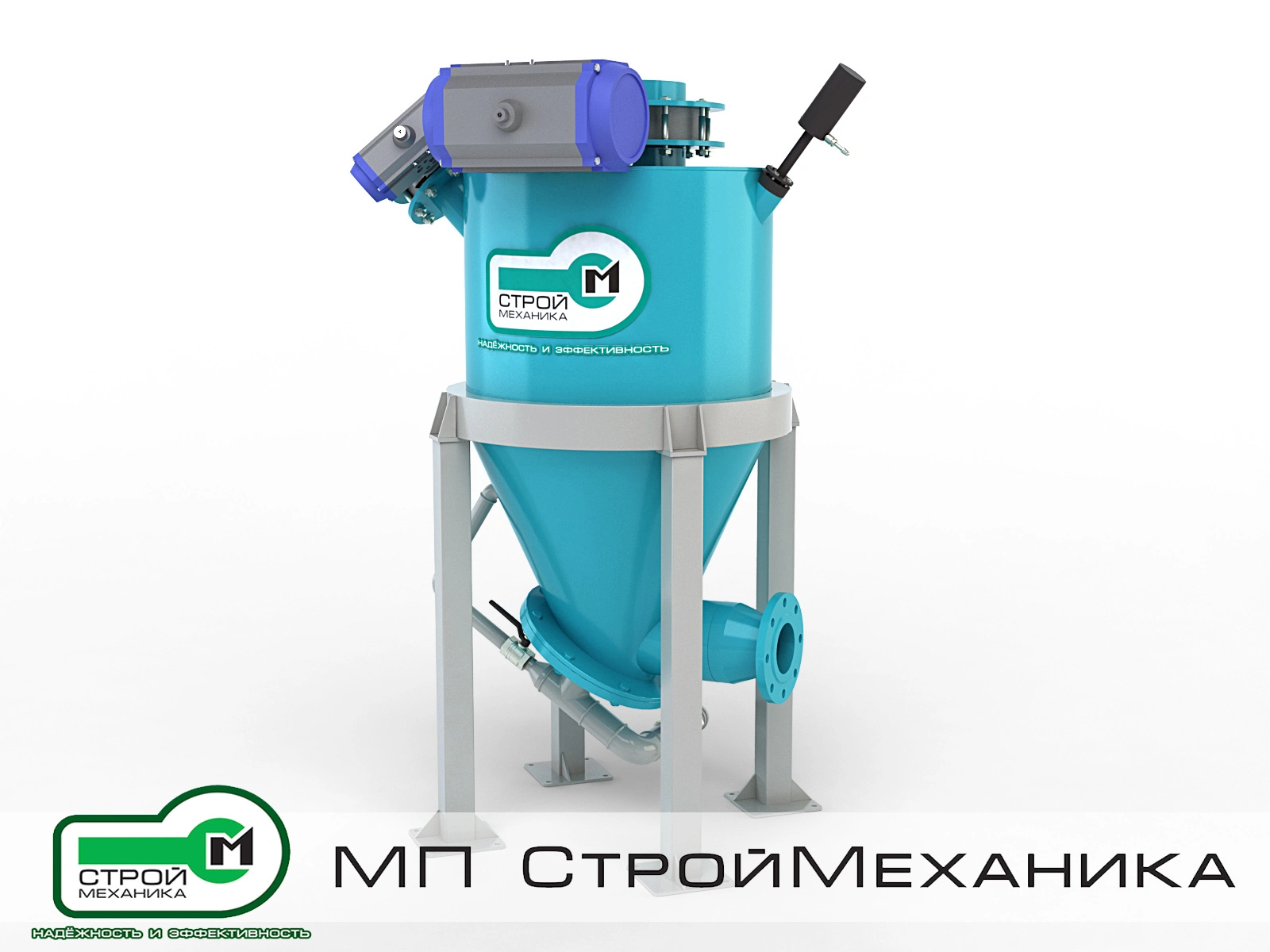

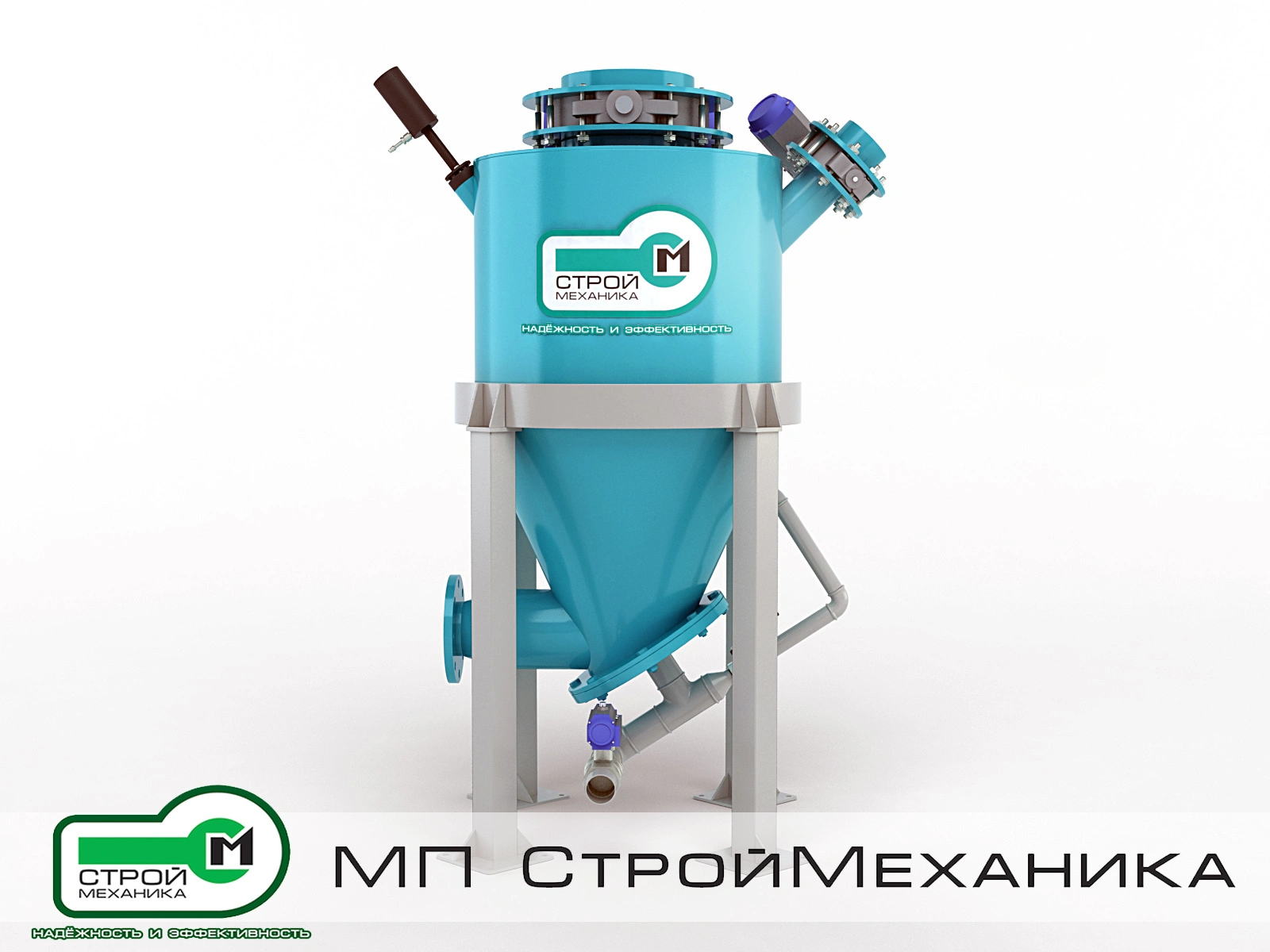

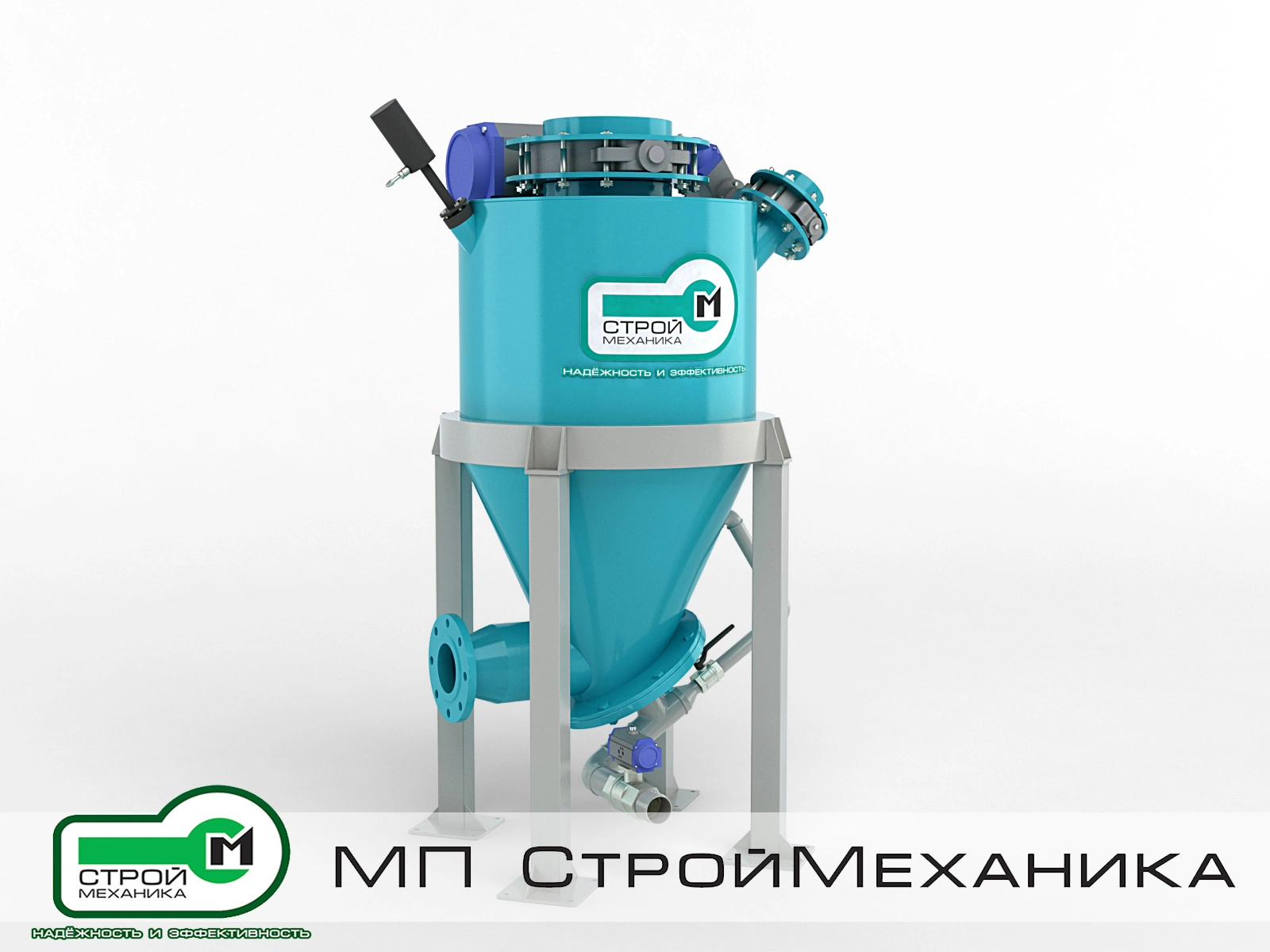

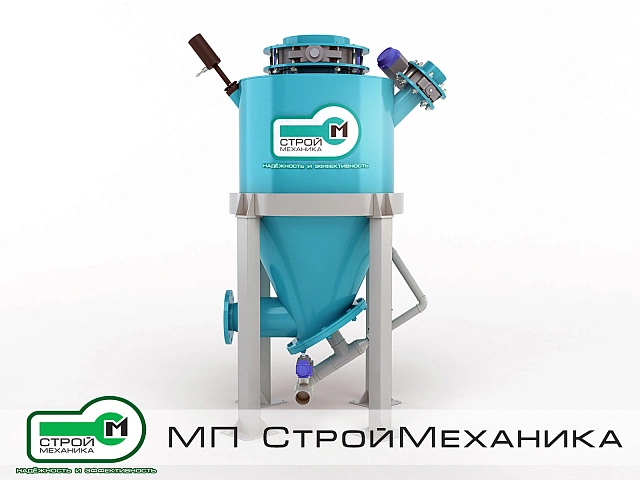

Пневмокамерные насосы серии "ПКН" производства машиностроительного предприятия "СтройМеханика" предназначены для пневматического транспортирования сыпучих материалов влажностью до 6%, фракцией от 0,01 до 4,5 мм, плотностью до 980 кг/м³ до 4500 кг/м³. К таким материалам относятся цемент, шлак, гипс, алебастр, доломитовая мука, железорудный концентрат и др. сыпучие материалы.
Пневмокамерный насос является пневматическим разгрузчиком нагнетательного действия с забором сыпучего материала из бункеров различного типа (силос, вагон-хоппер, станция растаривания мягких контейнеров типа биг-бэг и т.п.) для транспортировки на сравнительно большие расстояния с дальнейшей выдачей в силоса, цементовозы, выдачи цемента из силосов на бетоносмесительные установки РБУ, для внутренних складских перекачек и т.д.

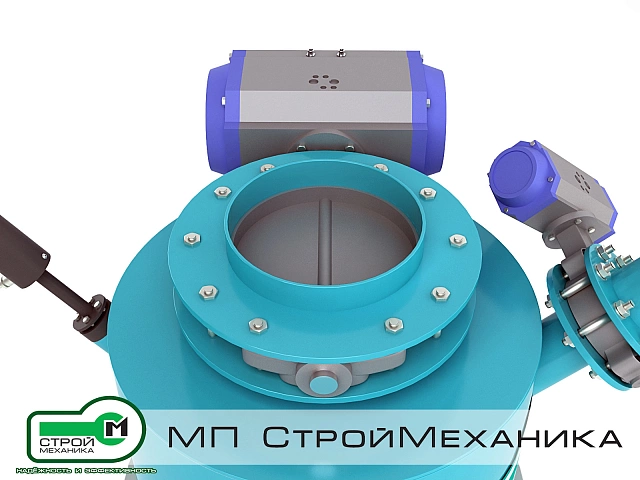

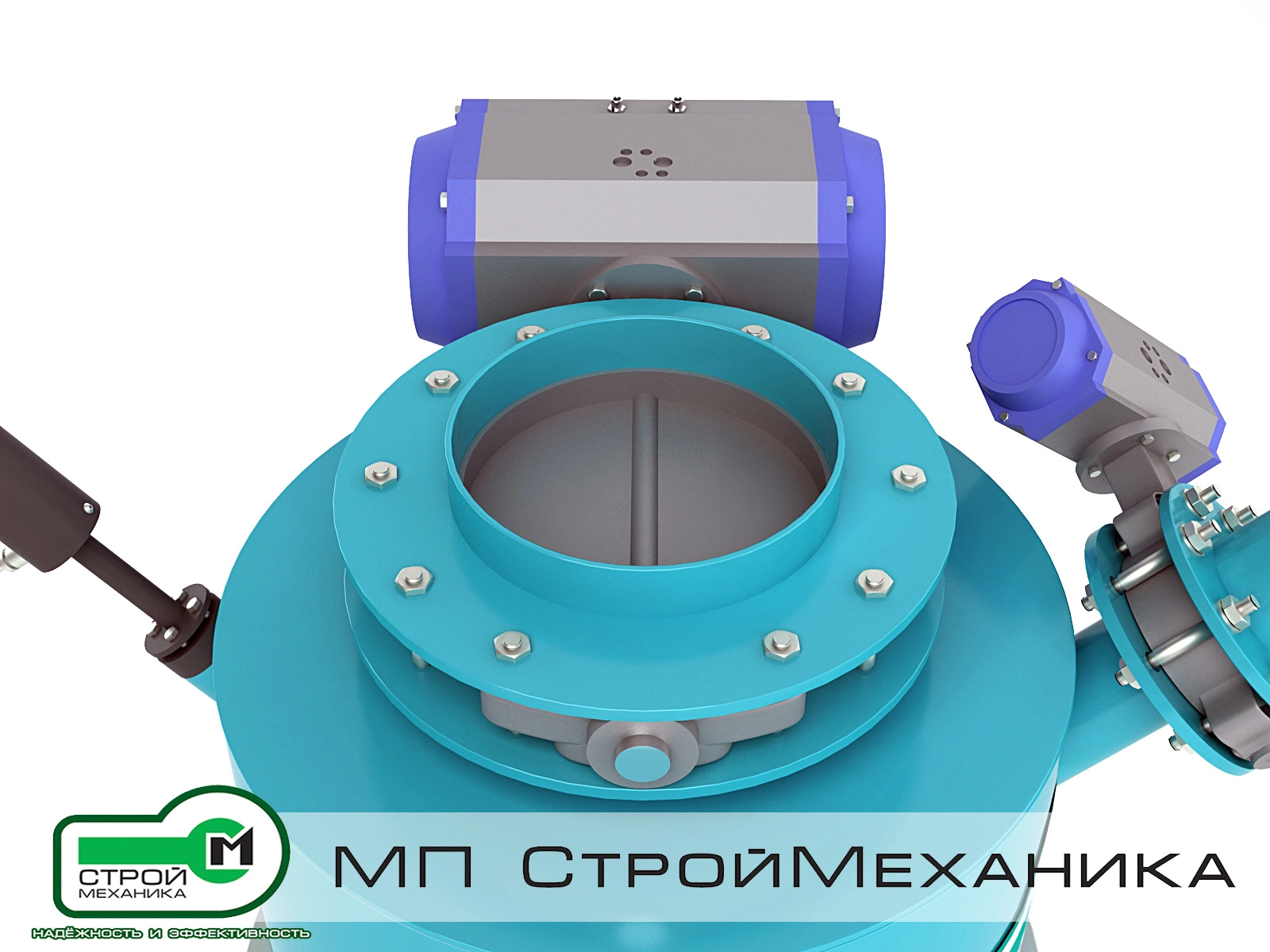

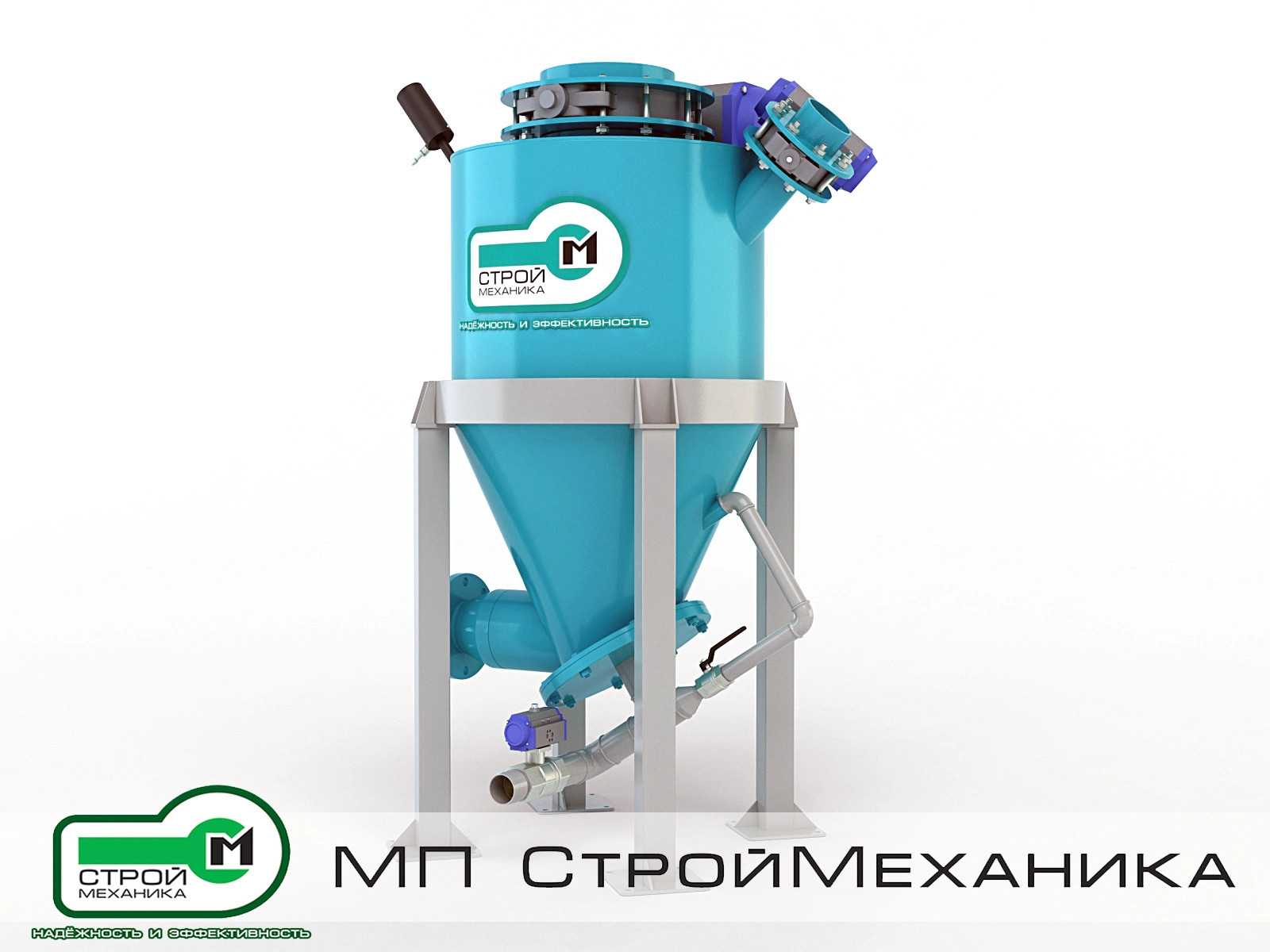

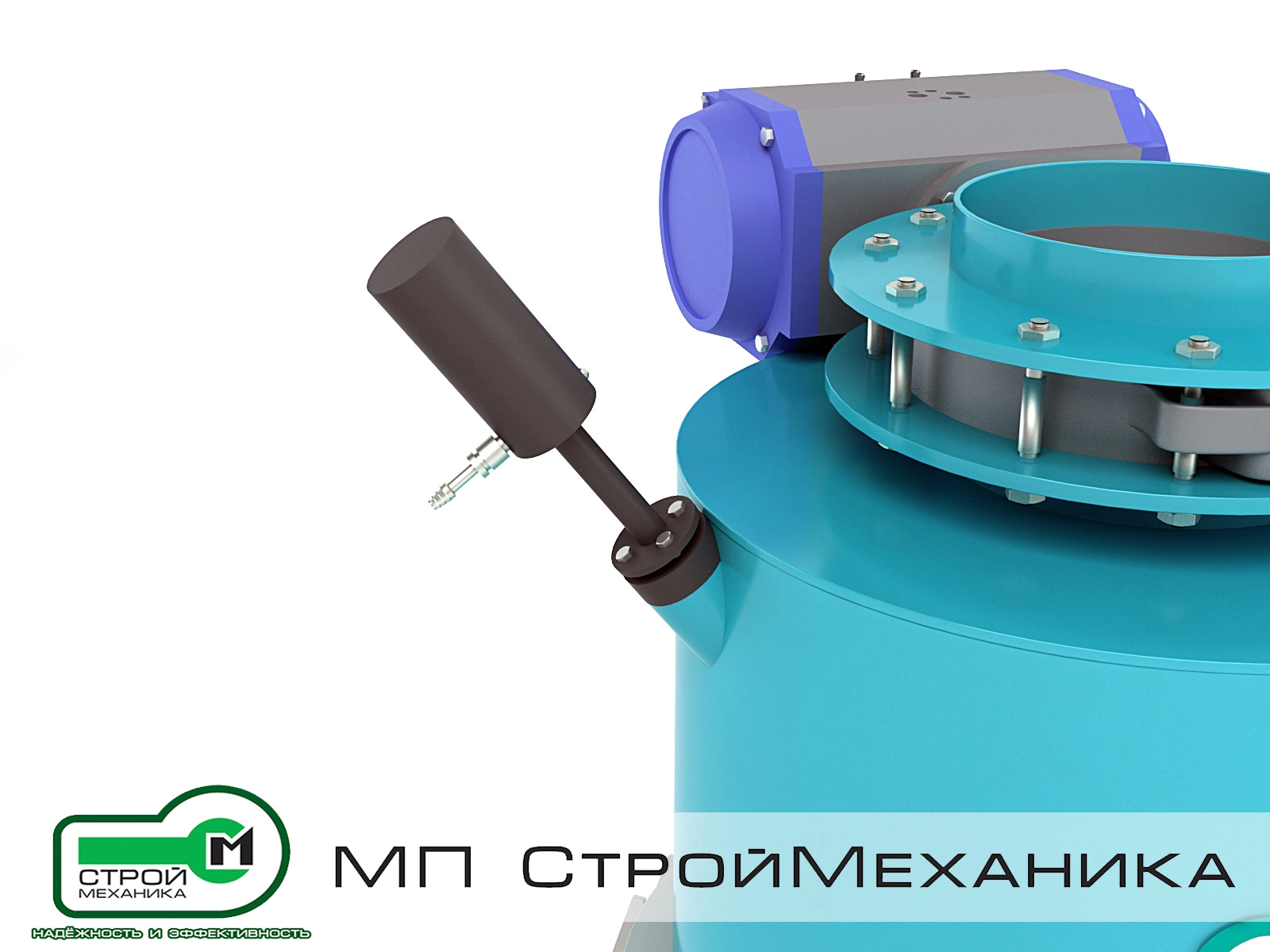

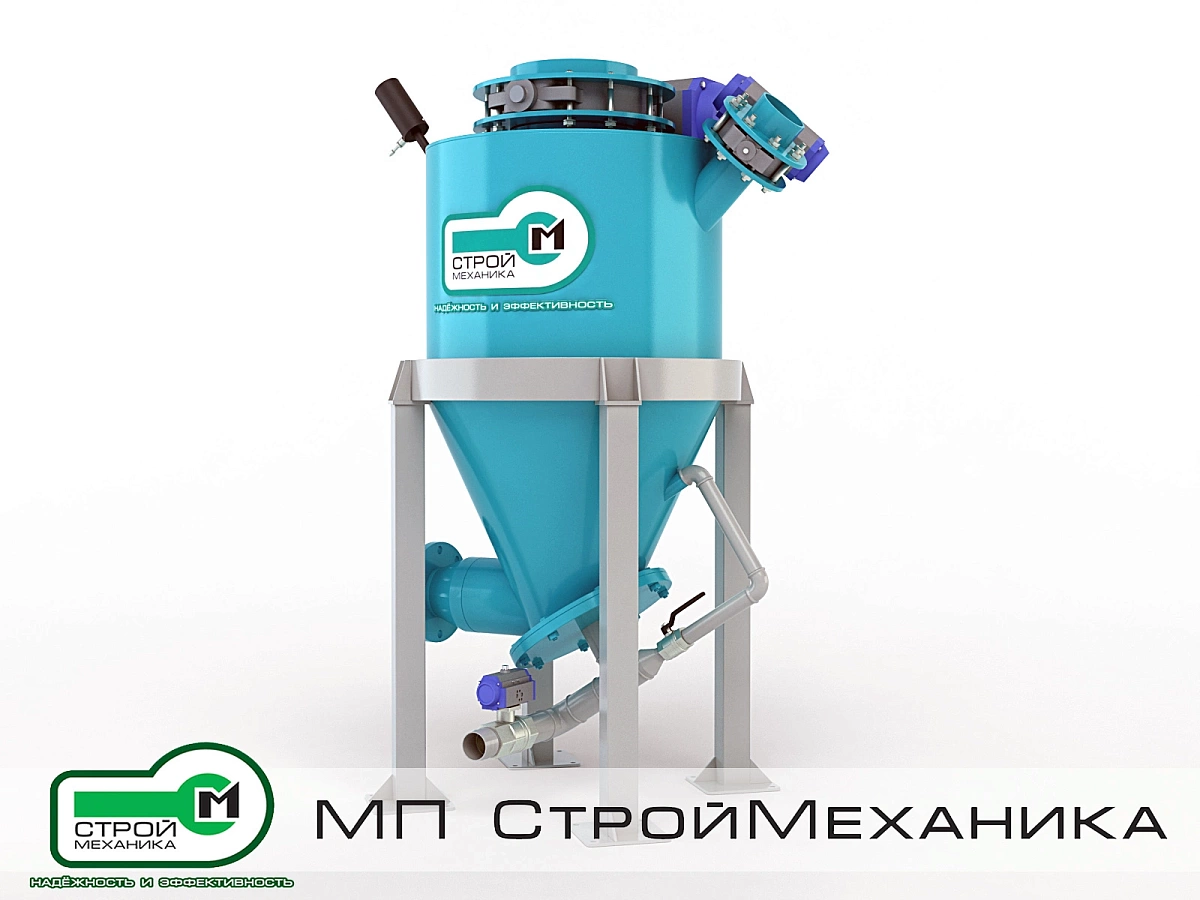

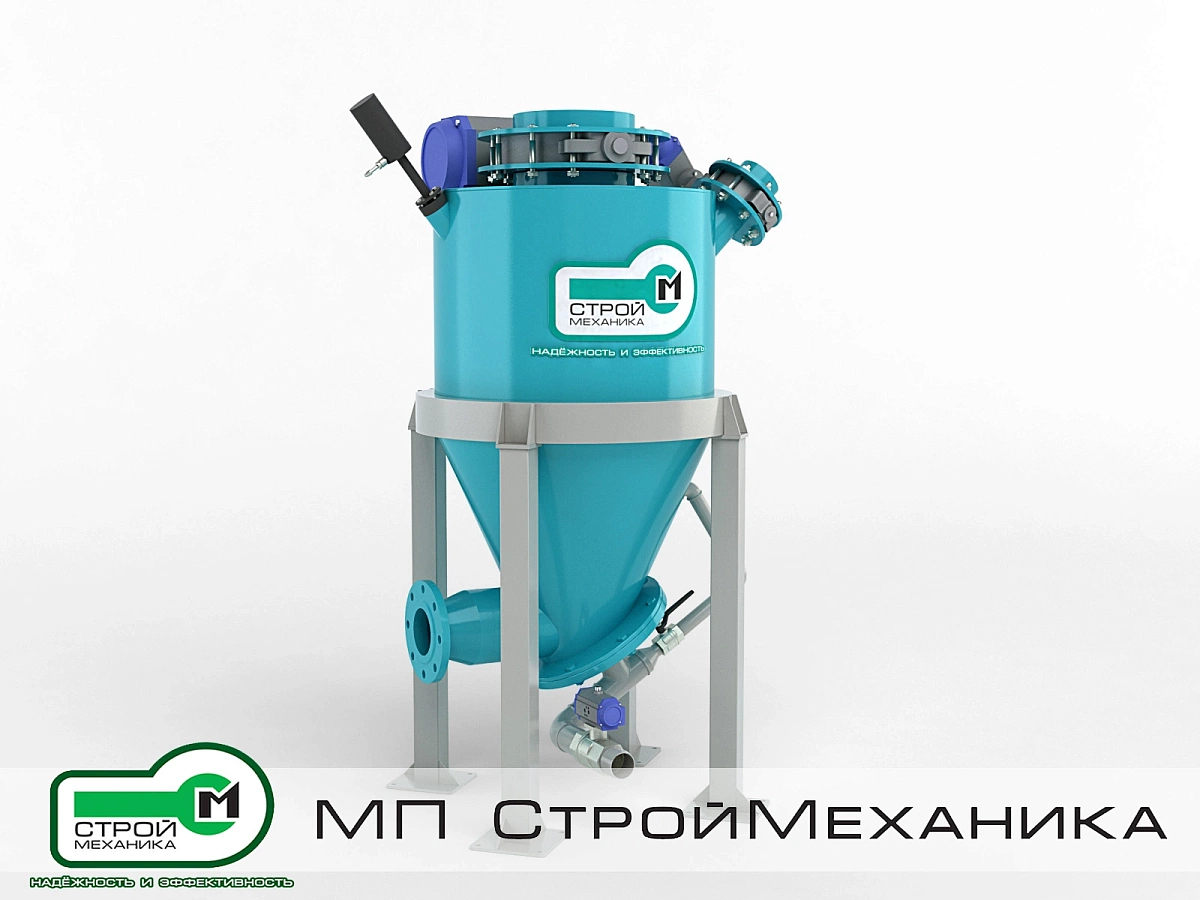

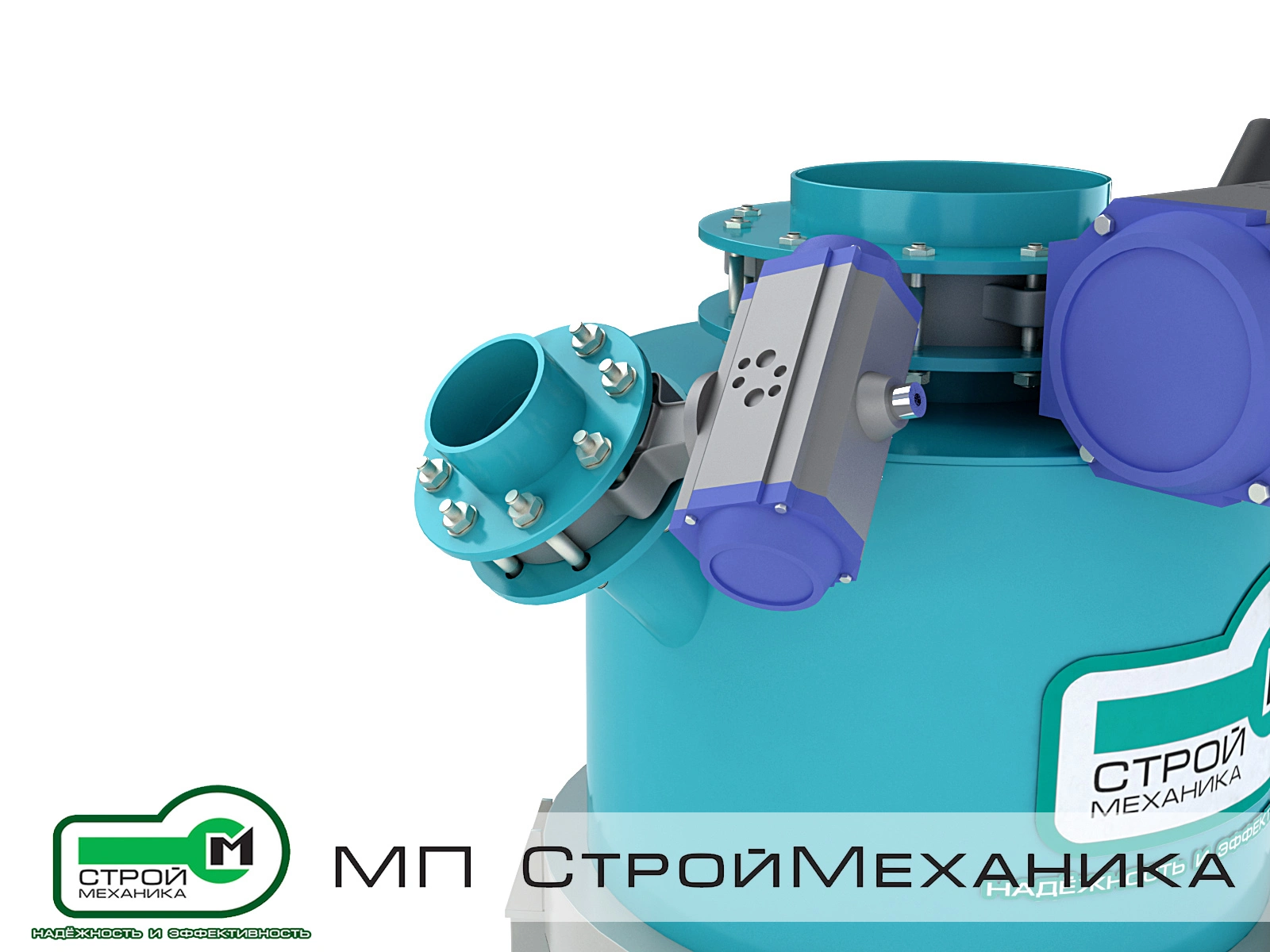

Пневмокамерный насос серии "ПКН" состоит из одной камеры, имеющей загрузочный люк и разгрузочное устройство для ввода транспортируемого материала в трубопровод. Разгрузочное устройство представляет собой нижний горизонтальный вывод для подключения к транспортному трубопроводу через фланец. Данная конструкция позволяет подавать трудноаэрируемые сыпучие материалы. Сжатый воздух подается от централизованной магистрали или компрессора по пневмоприводу с электромагнитным клапаном в камеру насоса. Контроль за заполнением и разгрузкой камеры осуществляется датчиками верхнего уровня и регулятором давления.
Конкурентные преимущества пневмокамерного насоса:
По желанию заказчика допускается изготовление насоса с другими техническими характеристиками.
Шкаф системы автоматизированного управления насосом реализован на базе контроллера TECO и предназначен для размещения коммутирующих и соединительных устройств. Шкаф представляет собой сварную прямоугольную пространственную конструкцию. На открывающейся дверце размещена панель управления насосом.
Пульт управления обеспечивает работу пневмокамерного насоса в автоматическом и ручном режимах.
В автоматическом и ручном режимах контроллер обрабатывает сигналы с информирующих устройств (датчиков, кнопок) и, в определенный момент, выдает питание на электроуправляющие элементы пневмораспределителей.
Также в системе предусмотрено управление электровибратором. Эта функция позволяет ускорить процесс подачи сыпучего материала из станции растаривания или бункеров в приемную камеру насоса. Оператор может в любой момент времени включить вибратор с панели управления.
На панели управления установлены:
C лицевой панели осуществляется контроль и управление:
