Привод насоса | 5,5 кВт, 380 В |
Водяной насос | 0,75 кВт |
Привод смесителя | 0,55 кВт |
Производительность | 10-65 л/мин |
Компрессор | 0,9 кВт, 200 л/мин |
Обороты двигателя | 392 об/мин |
Объем бункера | 180 л |
Габаритные размеры (ДхШхВ) | 1200×720×1520 мм |
Вес | 275 кг |

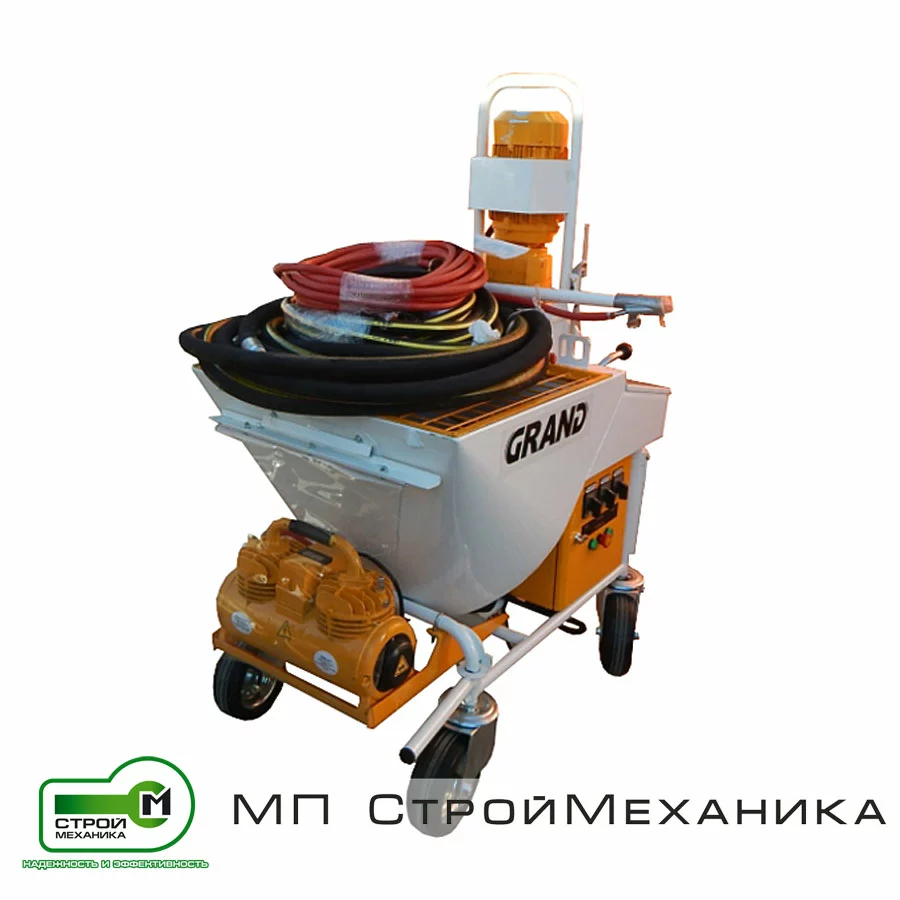

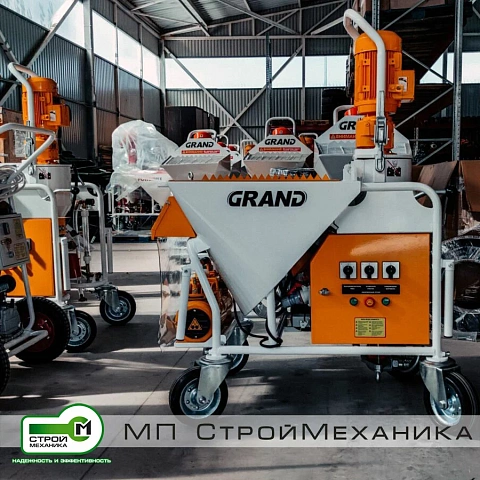

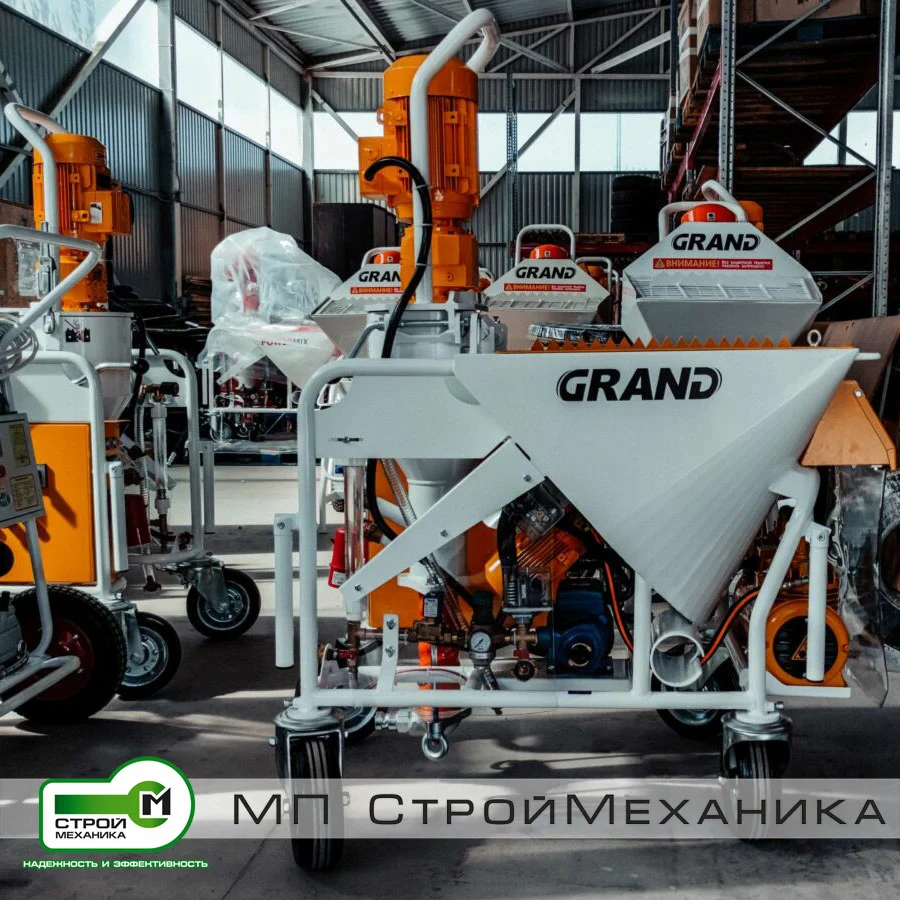

Принцип работы штукатурной машины GRAND 4 основан на непрерывном приготовлении (затворении), подаче к месту работы и нанесении в автоматическом режиме строительных растворов. Сухая смесь может загружаться в приёмный бункер машины из мешков или из силоса через специальный переходник. В приёмном бункере штукатурной станции смесь всегда остаётся сухой, её затворение происходит в нижней части смесительной башни. Благодаря подающему барабану, установленному наклонно, исключается расслоение сухой смеси в приёмном бункере штукатурной станции во время её работы.

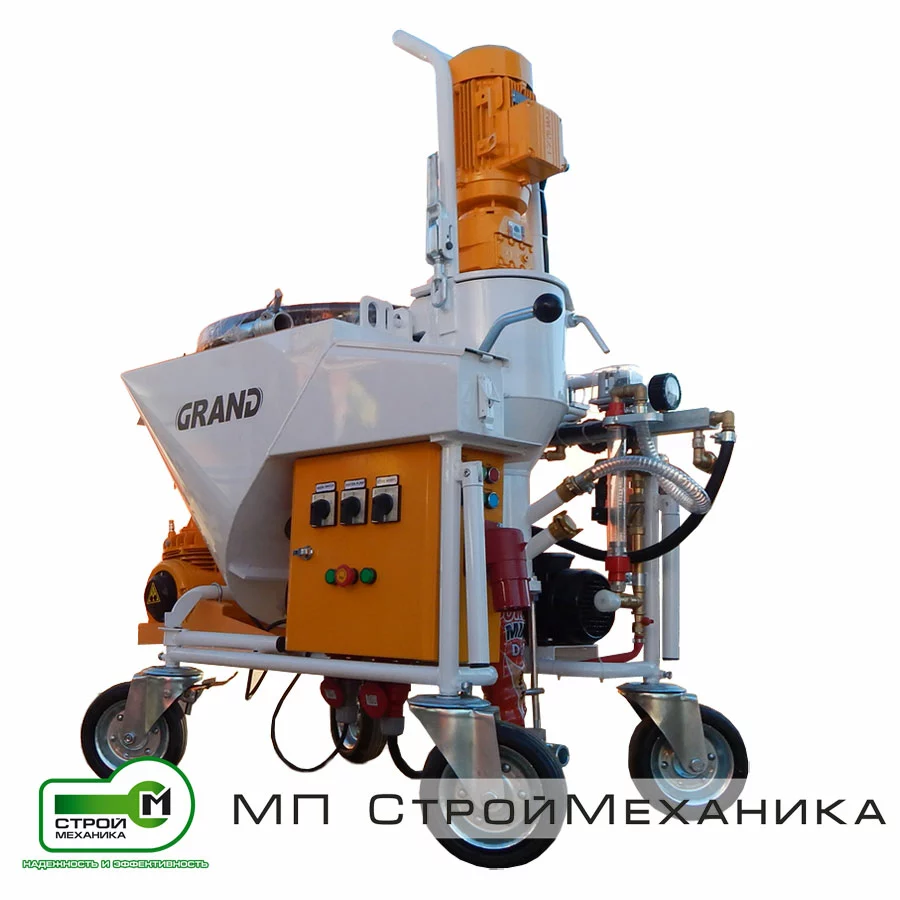

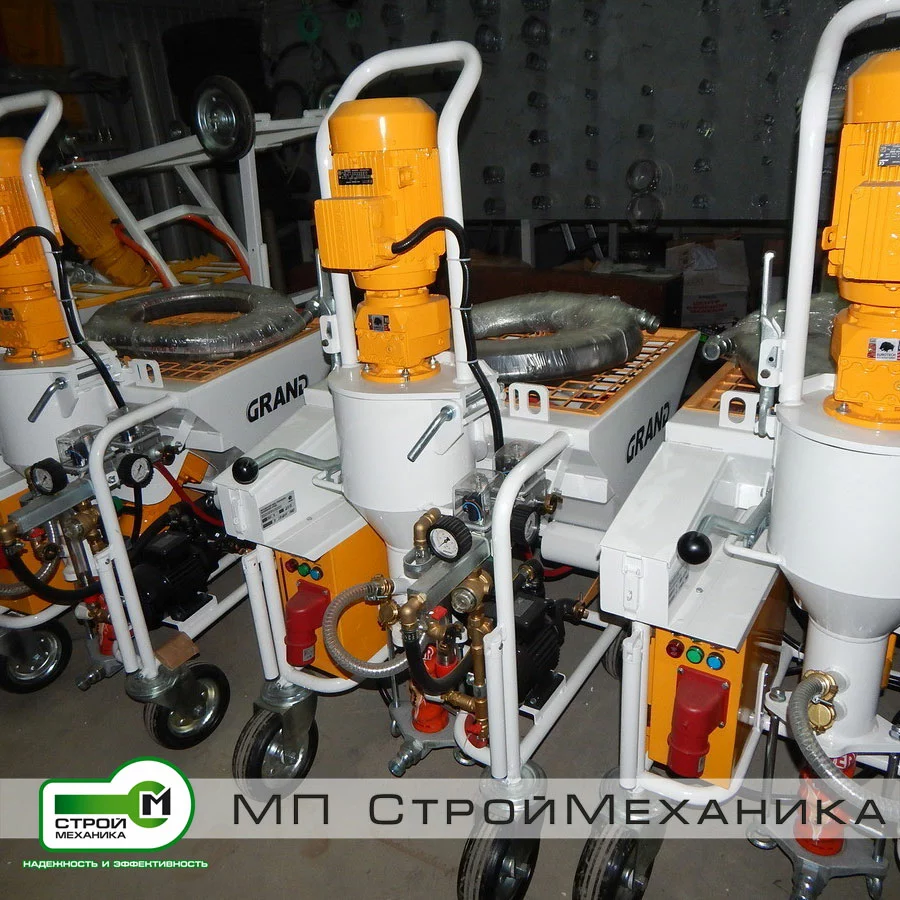

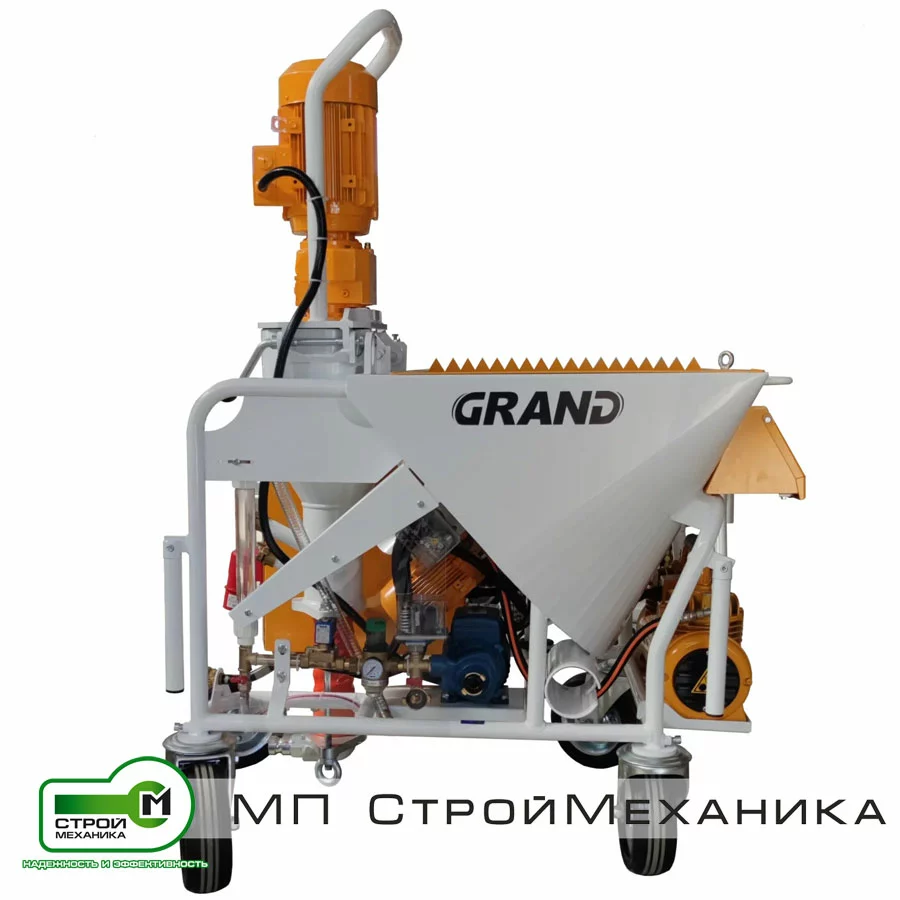

Основные узлы штукатурной станции GRAND 4:

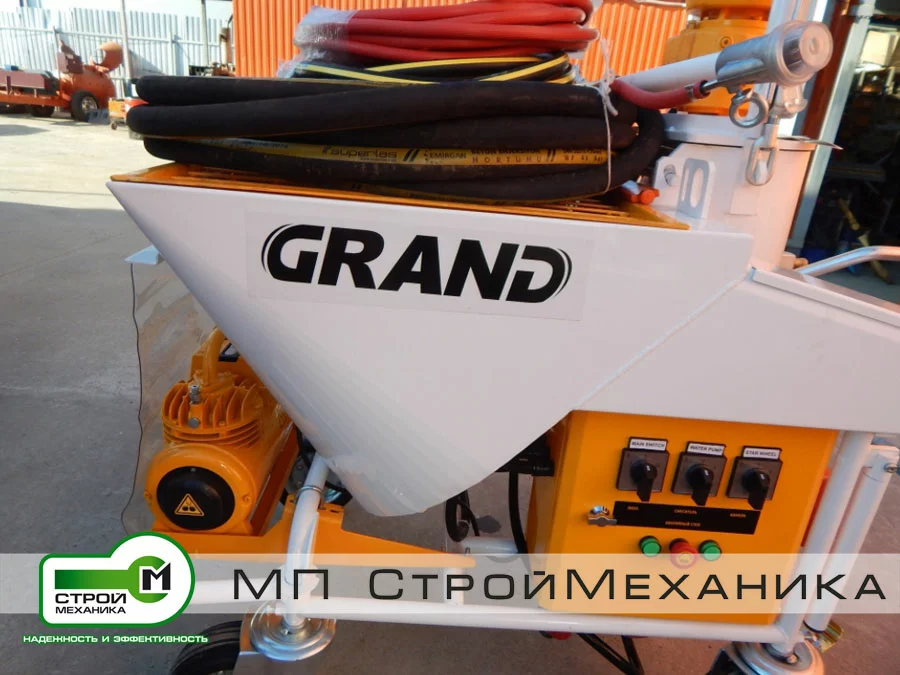

- Сварная рама с приемным бункером. Рама располагается на колёсах, которые легко могут демонтироваться. Для удобства работ по разборке шнековой пары установлено устройство для фиксации статора. Для подъёма оборудования на раме имеются выдвижные ручки 4 штуки. Так же на раме установлены площадки под компрессор, водяной насос, мотор редуктор приёмного бункера, воздушной арматуры и крепление для фиксации смесительной башни с двигателем.
- Смесительная башня с мотор-редуктором на 5,5 кВт. Смесительная колона состоит из плиты с защитой мотор редуктора и смесительной камеры. Она фиксируется на раме штукатурной станции.
- Мотор-редукторы. Для осуществления работы штукатурной станции применяются мотор-редукторы с мощностью 5,5кВт 380В на смеситель и мотор привода подачи смеси 380В 1,5 кВт на 28 об/мин.

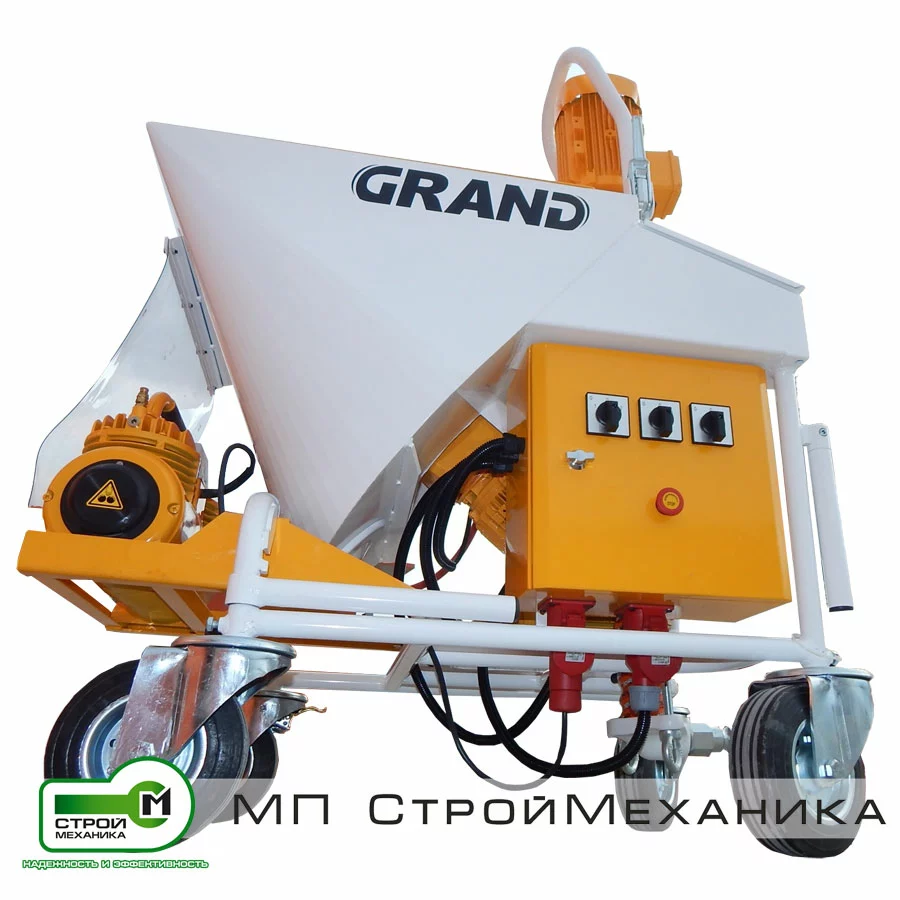

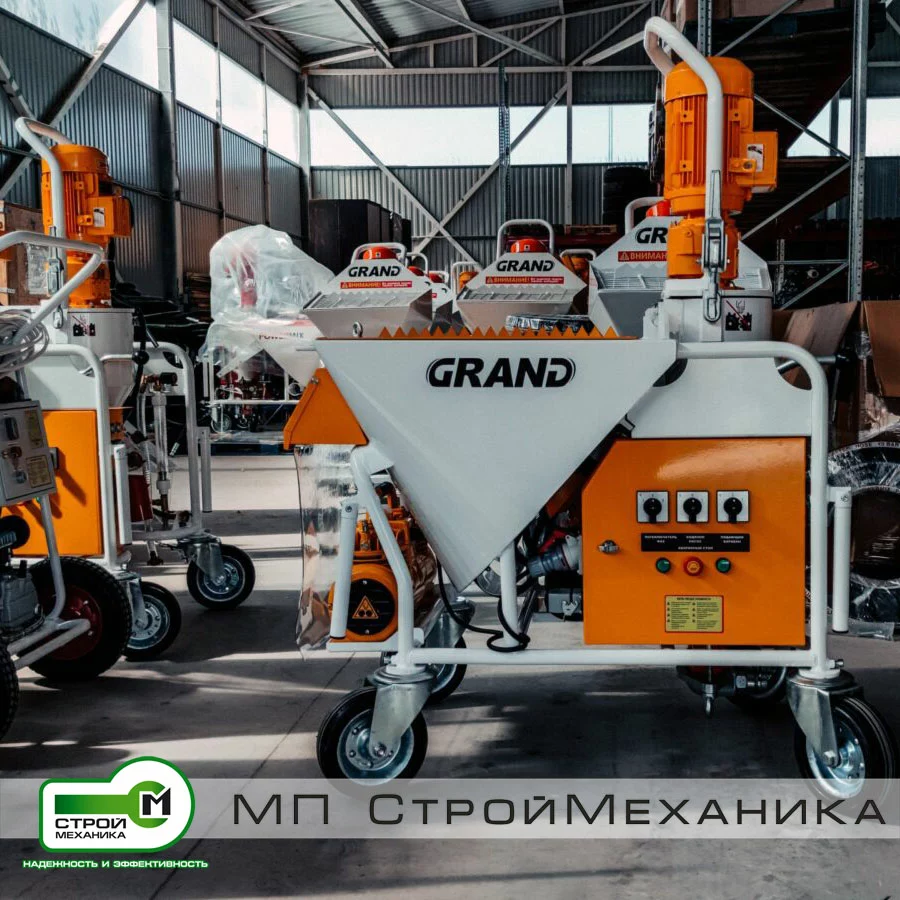

- Электрический щит. Простой и понятный для любого оператора. Обязательно комплектуется кнопкой аварийной остановки. Всё управление выведено через понижающий трансформатор на 24 вольта.

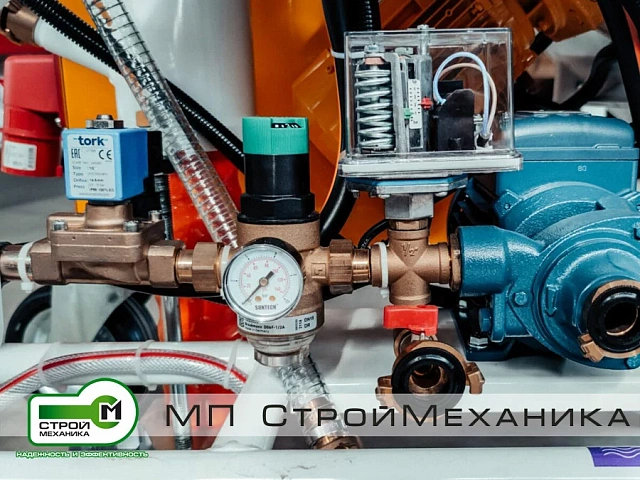

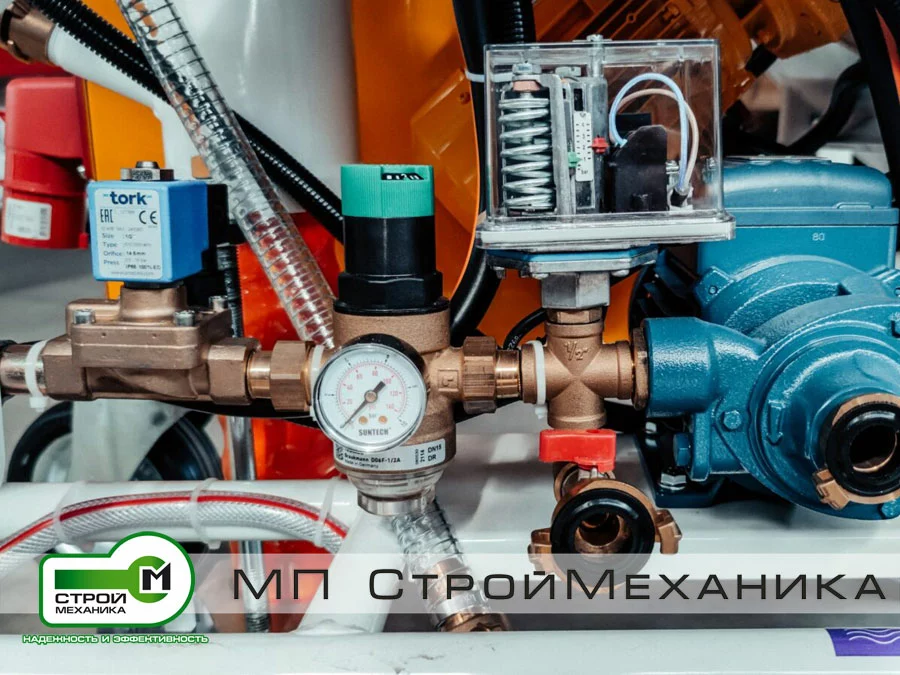

- Водяная система. Штукатурная станция комплектуется: водяным насосом, расходомером 100-1500 л/мин, электромагнитным клапаном, редуктором давления воды с фильтром, игольчатым краном для регулировки подачи воды, рукавами для подвода воды, манометром, кранами для спуска воды. Все части системы легко доступны для ревизии и обслуживания.

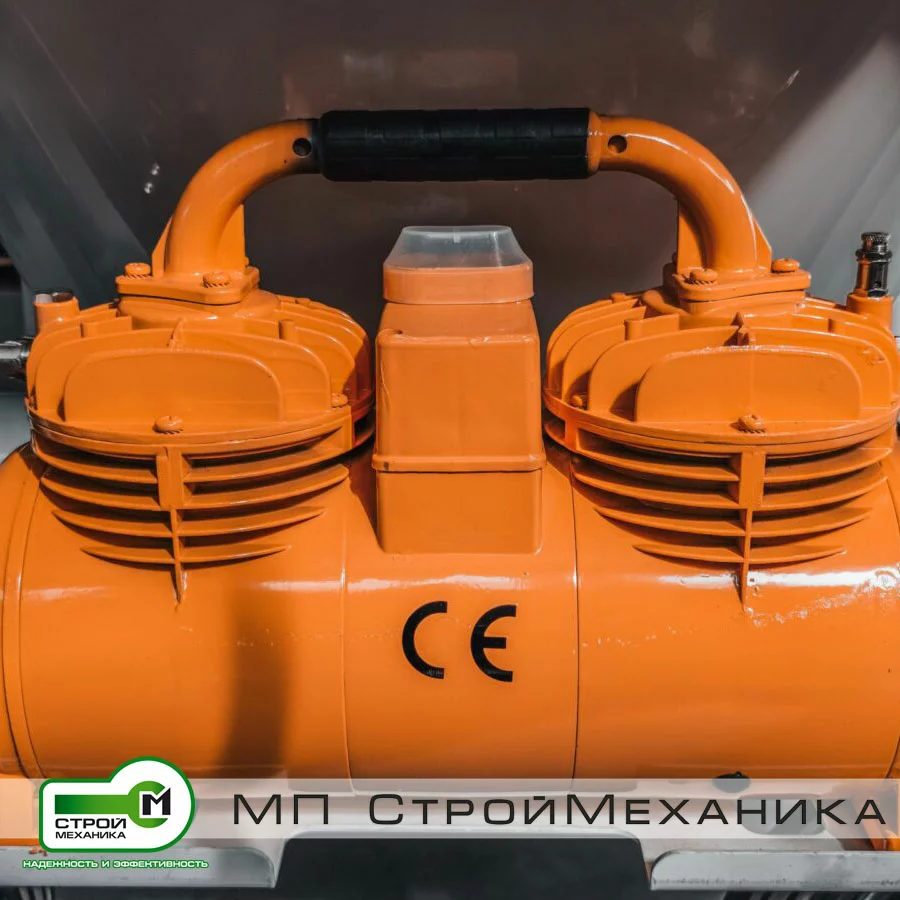

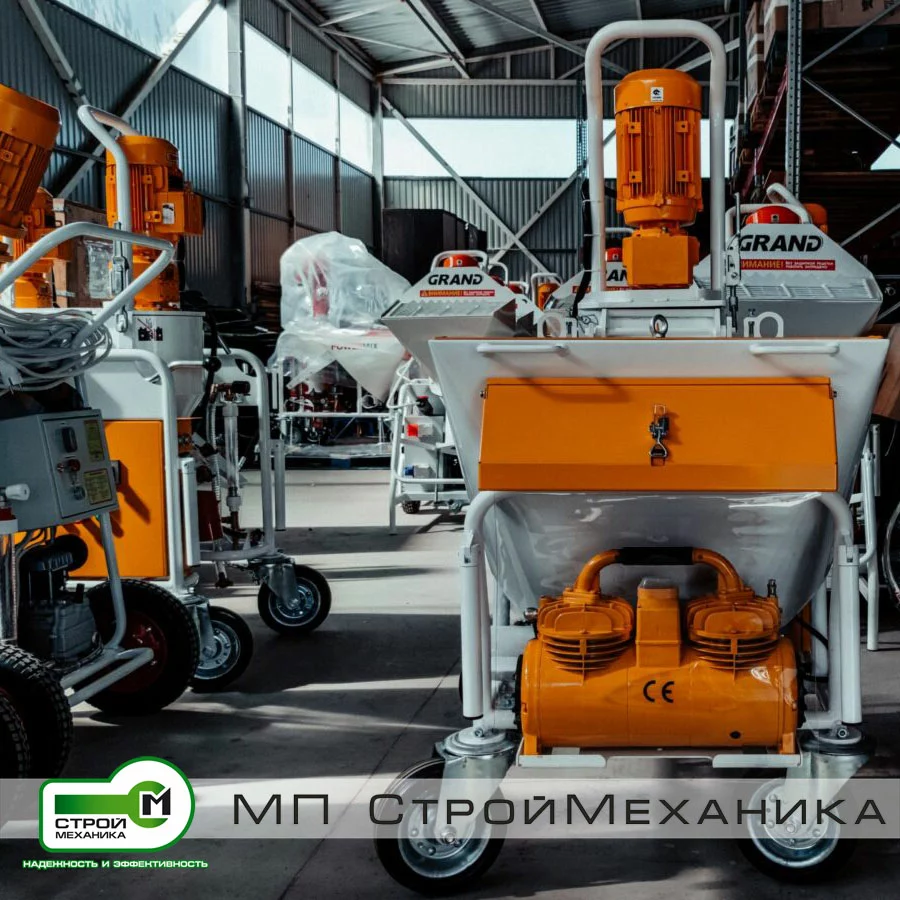

- Воздушная система. Воздушная система состоит из компрессора для подачи сжатого воздуха давлением 7 бар (270 л/мин), реле давления воздуха и манометра.
- Приёмный бункер. Приёмный бункер имеет большой объем для строительной смеси и может вмещать до 180 литров. Оборудован элеватором с приводом от мотор-редуктора, который фиксируется прижимной гайкой и защитой. Оборудуется защитной решёткой с прорезывателем мешков и фиксирующей гайкой, а также креплениями для монтажа воздушного фильтра пневмотранспортной системы.
