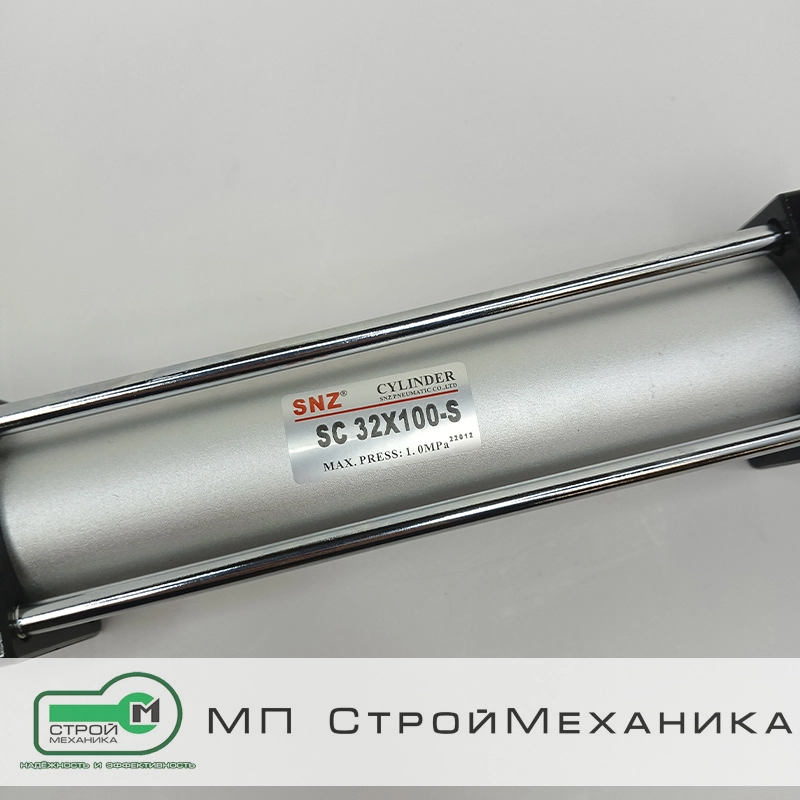

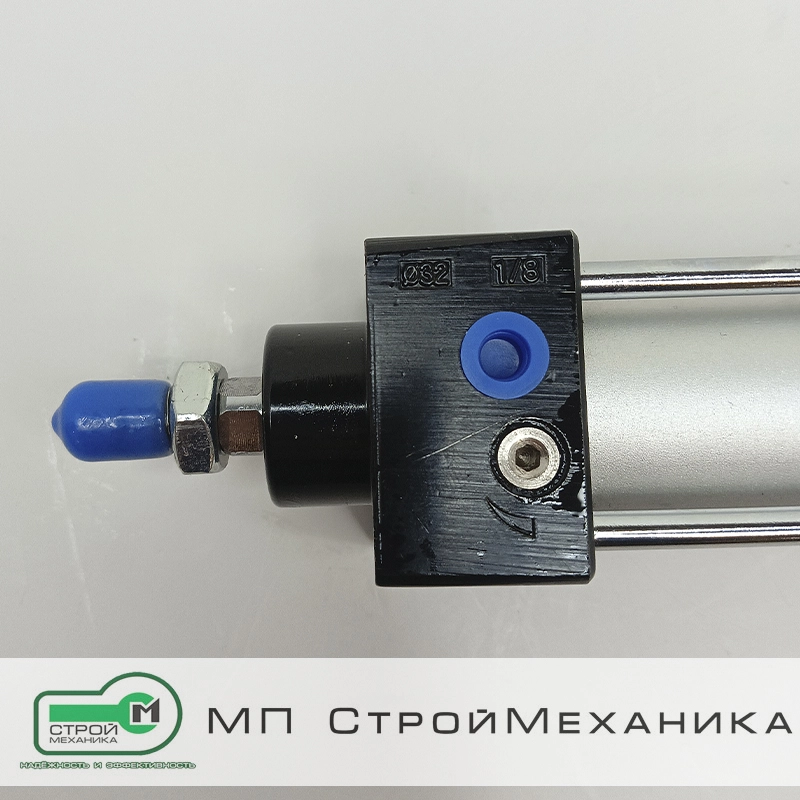

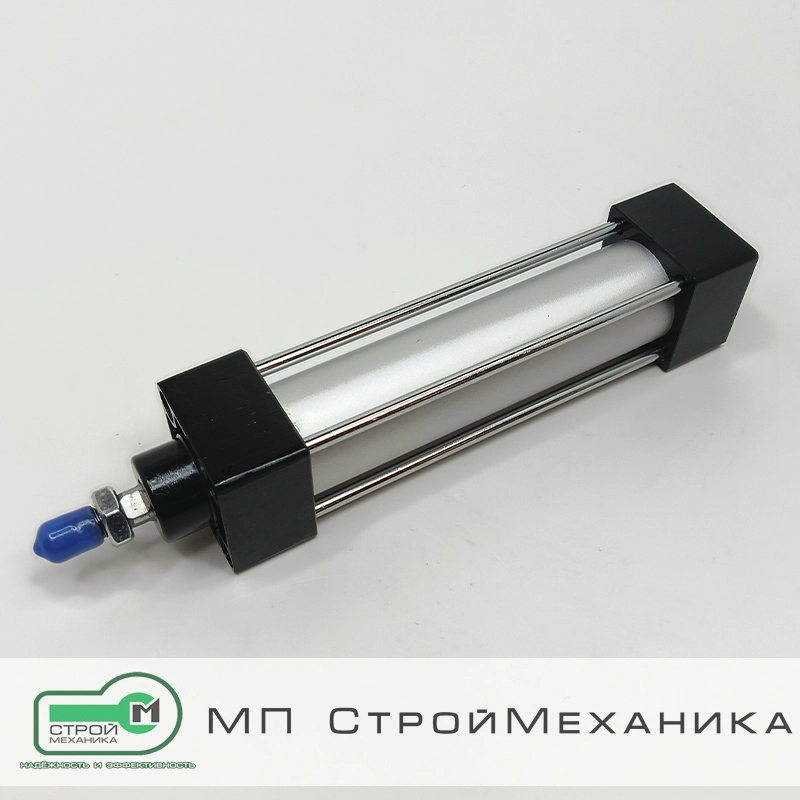

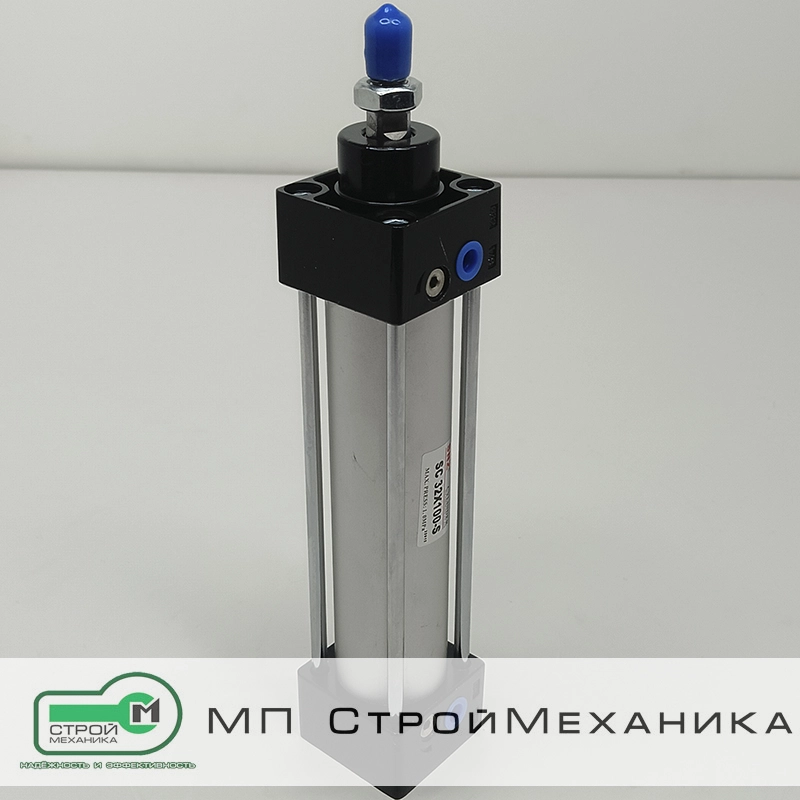

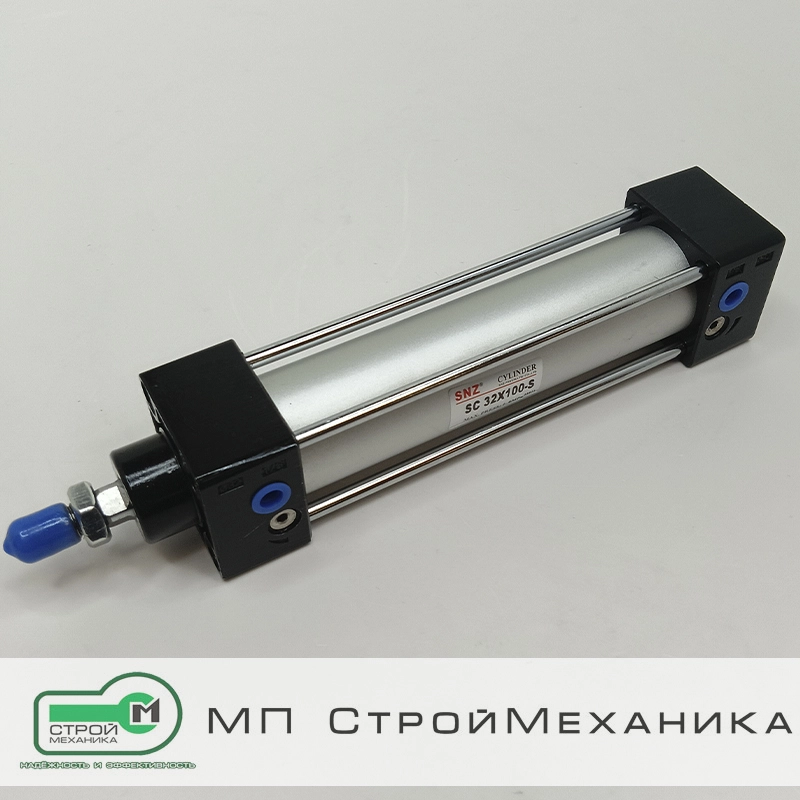

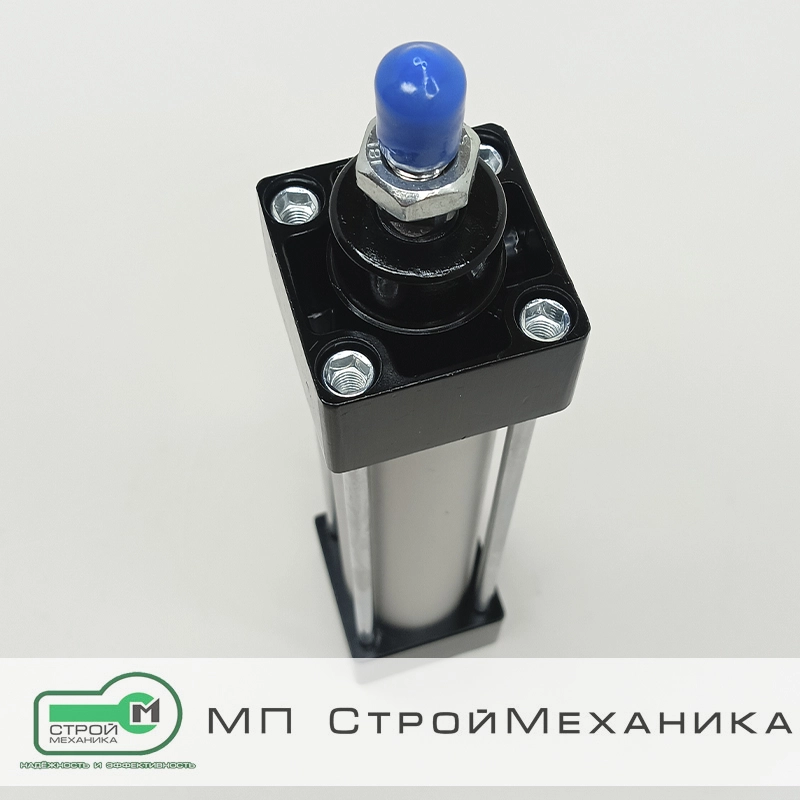

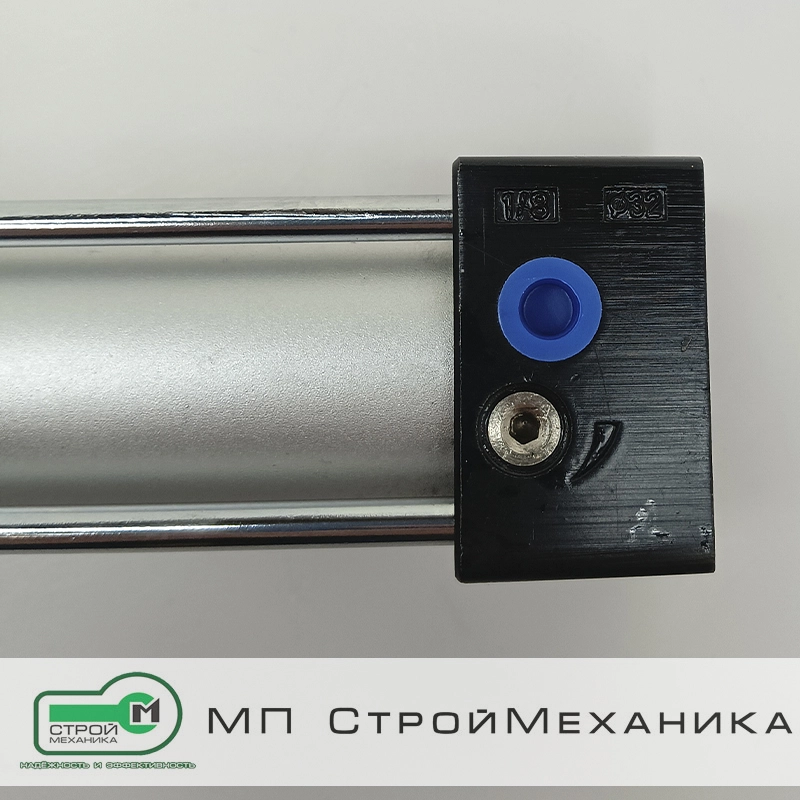

Пневмоцилиндры серии SC - это цилиндры эконом серии. Цилиндры серии SC поставляются в трех основных исполнениях: двустороннего действия с односторонни штоком, двустороннего действия с проходным штоком и регулировкой хода.
Основные технические характеристики
| Диаметр | 32 |
|---|---|
| Тип действия | Двустороннее |
| Рабочая среда | Воздух (после фильтрации 40 мкм) |
| Диапазон рабочего давления | 1-9 Бар |
| Максимальное входное давление | 12 Бар |
| Присоединительная резьба | G1/8" |
| Диапазон рабочих температур | -10 ~ 70°С (при сухом воздухе без влаги) |
| Демпфирование, мм | 20 |
| Максимальная длина хода, мм | 1000 |
| Тип магнитного датчика | CS1-F, CS1-U |
| Крепление для датчика | PM-32 |
| Диаметр | A | A1 | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 139,5 | 187 | 47 | 92.5 | 28 | 32 | 15 | 27,5 | 22 | 17 | 6 |
| K | L | M | N | O | P | Q | R | S | T | V | W |
| M10x1.25 | M6x1 | 9,5 | 13,5 | G1/8” | 4,5 | 5,5 | 7 | 45 | 33 | 12 | 10 |
